通过Console口本地恢复H3C交换机系统
     以下内容摘自目前正在全国热销、已加码重印的《Cisco/H3C交换机配置与管理完全手册》(第二版)。新上市的姊妹篇《Cisco/H3C交换机高级配置与管理技术手册》同步热销中。卓越网、京东网、当当网等有售,最低仅6.4折

15.2.1 通过Console口本地加载系统程序
   如果用于加载的交换机引导程序或主机程序是保存在与当前交换机直接相连的PC机上,则可以通过本地加载的方式加载交换机的BOOTROM和主机程序。本节首先介绍的是利用XModem进行H3C交换机程序的本地加载。
    XModem协议是一种文件传输协议,因其简单性和较好的稳定性而被广泛应用。XModem协议通过Console口传输文件,支持128字节和1K字节两种类型的数据包,并且支持一般校验和、CRC两种校验方式,在出现数据包错误的情况下支持多次重传(一般为10次)。
    XModem协议传输由接收程序和发送程序完成。先由接收程序发送协商字符,协商校验方式,协商通过之后发送程序就开始发送数据包,接收程序接收到完整的一个数据包之后按照协商的方式对数据包进行校验。校验通过之后发送确认字符,然后发送程序继续发送下一数据包;如果校验失败,则发送否认字符,发送程序重传此数据包。
  1. 加载BOOTROM引导程序
  下面是具体的加载步骤:
   (1)启动交换机(当然事先要配置好通过Console端口与交换机的本地登录连接和配置,具体参见本书第14章相关内容),出现以下启动信息(以S5600-50C交换机为例):
Starting......


***********************************************************
* *
* H3C S5600-50C BOOTROM, Version 506 *
* *
***********************************************************

Copyright (c) 2004-2007 Hangzhou H3C Technologies Co., Ltd.
Creation date : May 30 2007, 09:57:40
CPU Clock Speed : 400MHz
BUS Clock Speed : 33MHz
Memory Size : 128MB
Mac Address : 000fe2123456
Press Ctrl+B to enter Boot Menu... 0 !---此时系统提示你要按下<Ctrl+B>组合键
Password : !---此时系统提示要正确输入启动密码,默认是没有密码的,可以下面介绍的菜单中进行设置
   【注意】必须在出现“Press Ctrl-B to enter Boot Menu...”的5秒钟之内键入<Ctrl+B>组合键才能进入BOOT菜单,否则系统将进入程序解压过程;若程序进入解压过程后再希望进入BOOT菜单,则需要重新启动交换机。
   正确输入密码后即进入了如下启动菜单(注意,不同机型的启动菜单可能有些不一样)。
BOOT MENU

1. Download application file to flash !---下载app文件到交换机闪存中
2. Select application file to boot !---选择用于本次启动的app文件
3. Display all files in flash !---显示交换机闪存中的所有文件
4. Delete file from flash !---从闪存中删除文件
5. Modify bootrom password !---修改进入BOOTROM程序密码
6. Enter bootrom upgrade menu !---进入BOOTROM程序更新菜单
7. Skip current configuration file !---跳过当前的配置文件
8. Set bootrom password recovery !---恢复进入BOOTROM程序的密码,也就是重置为无密码
9. Set switch startup mode !---设置交换机启动模式
0. Reboot !---重启交换机

Enter your choice(0-9): !---选择要执行的菜单号
  (2)进入BOOT菜单后,在上面最后的“Enter your choice(0-9):”时,键入数字键6进入如下的BOOTROM加载菜单。
Bootrom update menu:
1. Set TFTP protocol parameter !---设置TFTP协议参数,用于通过TFTP协议进行加载
2. Set FTP protocol parameter !---设置FTP协议参数,用于通过FTP协议进行加载
3. Set XMODEM protocol parameter !---设置XMODEM协议参数,用于通过XMODEM协议进行加载
0. Return to boot menu !---返回上级BOOTROM引导程序菜单

Enter your choice(0-3):
  (3)按下数字键3,选择采用XModem协议完成BOOTROM引导程序的加载,系统进入如下下载速率设置菜单。
Please select your download baudrate:
1: 9600
2: 19200
3: 38400
4: 57600
5: 115200
0: Return

Enter your choice(0-5):
   (4)一般是选择最大速率进行下载,以便更短时间内完成程序的下载。键入数字键5,即选择115200 bps的下载速率,回车后终端显示如下信息:
Download baudrate is 115200 bps
Please change the terminal's baudrate to 115200 bps and select XMODEM protocol
Press enter key when ready
   【说明】如果下载波特率选择为9600bps,则可不用修改以上的波特率,也不用进行下面的第5步PC机上超级终端的波特率设置,因为系统默认就是采用9600bps波特率的。
   (5)在连接到交换机的PC机上的超级终端软件上按照115200 bps波特率特性重新设置。具体设置方法参见本书第14章,在此不再赘述。但要注意的是,配置终端的波特率设置完成后,做一次终端的断开和连接操作,波特率设置才能生效。
   (6)重新连接后,即开始程序的下载,在超级终端窗口中显示如下信息:
Now please start transfer file with XMODEM protocol.
If you want to exit, Press <Ctrl+X>.
Loading ...CCCCCCCCCC

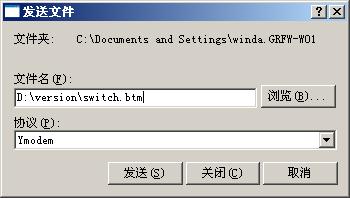

   (7)此时,在超级终端窗口执行[传送-发送文件]菜单操作,在弹出的如图15-1所示对话框中单击[浏览]按钮,选择需要下载的BOOTROM程序文件,并在“协议”下拉列表中选择“Xmodem”选项,使它使用Xmodem协议进行程序下载。


图15-1 超级终端上的“发送文件”对话框

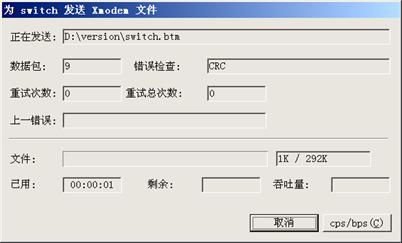

   (8)单击[发送]按钮,系统弹出如图15-2所示的文件传送界面,显示文件传送进度。

图15-2 文件传送进程界面
   (9)程序下载完成后,系统界面如下:
Loading ...CCCCCCCCCC done!
   (10)此时重新将超级终端的波特率调整为9600bps,然后根据提示按任意键,系统将给出下面的提示,表示加载成功。
Bootrom updating.....................................done!
   【说明】如果在本步没有重新设置超级终端的波特率为9600bps,系统会提示“Your baudrate should be set to 9600 bit/s again! Press enter key when ready”。如果在前面下载Bootrom时的速率已经选择为9600bps,则不用进行调整速率和断开重连接的操作,系统将自动进行Bootrom的升级工作,提示“Bootrom updating.....................................done!”
2. 加载主机程序软件
   主机程序的加载与BOOTROM引导程序的加载,总体上步骤上一样的,只是在能上能下面加载BOOTROM程序的第1步中直接键入数字键1(Download application file to flash),此时系统会出现如下所示的菜单。
1. Set TFTP protocol parameter
2. Set FTP protocol parameter
3. Set XMODEM protocol parameter
0. Return to boot menu

Enter your choice(0-3):
   然后选择键入数字键3,采用XModem协议来对主机软件进行加载。后续的步骤和加载BOOTROM完全一致,区别在于:系统给出的提示是加载主机软件。
