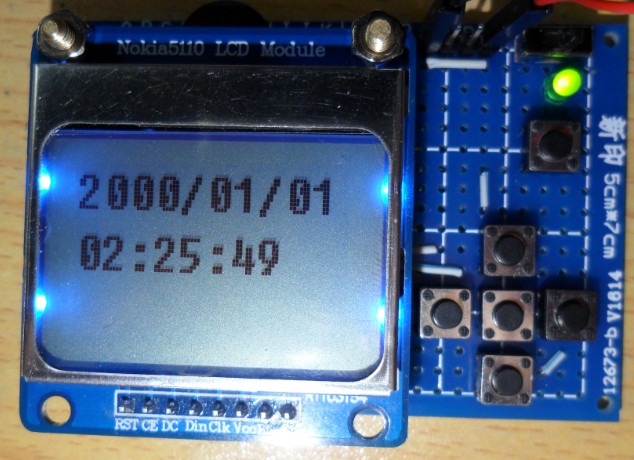

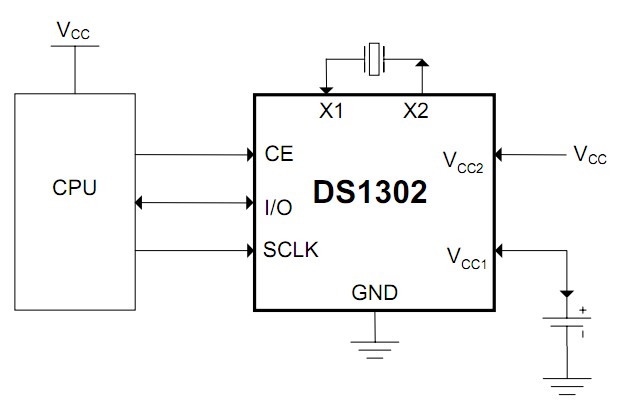

DS1302通过3根线与MCU连接串行数据发送，接收时钟信号由MCU发送，可外接备用电池以便主电源断电后不丢失数据，并可编程对备用电源充电。
DS1302的结构如下：

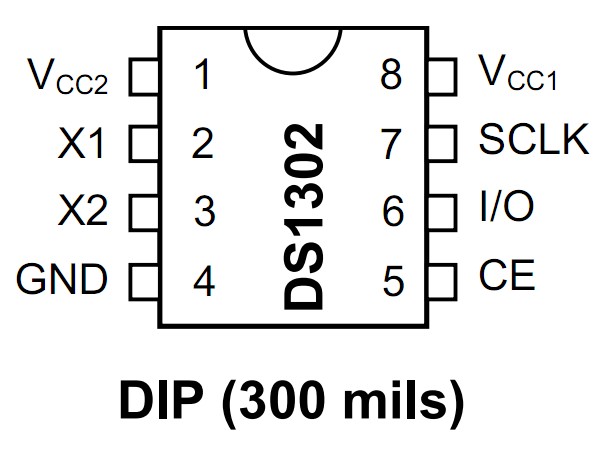

?外部结构：

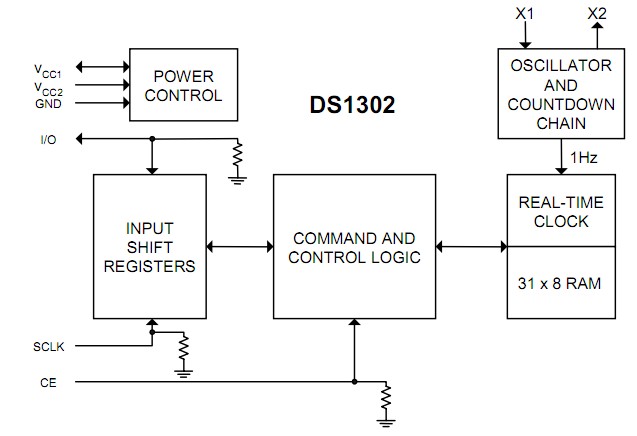

内部结构：
?
?对DS1302的操作一般只有两种：读数据和写数据
读数据即读出芯片RAM中的日期，时间等信息，写数据即修改这些信息。
数据的读写是以字节为单位操作的，
读操作函数要完成的功能便是传入一个一字节表示特定的地址，函数返回该地址RAM中一字节或多字节的数据。
写操作函数需要传入两个参数：地址和要写的数据；函数将要写的一字节数据写入给定的地址。
对于同一个内容，读和写通过地址中一个标志位来区分，因此表现出来就是读和写的地址不一样，这样芯片通过地址来区分你是要还是要写；例如读秒的地址是0x81,而写秒的地址是0x80;
因此我们首先就要写读数据和写数据的两个函数：

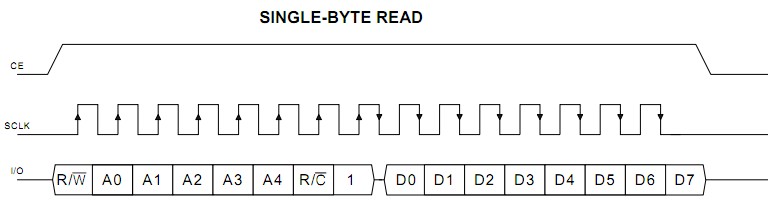

首先要分析读操作的时序：
?CE，SCLK，I/O是单片机与DS1302连接的三条线，要进行读操作，首先把CE和SCLK置0，准备读数据。
CE是使能信号，只有他为高才能进行操作。读数据操作实际上是先写后读的操作，因为要先写入地址，然后读该地址的数据。图中带箭头的脉冲跳变表示起作用的脉冲跳变，因此读数据时上升沿有效，即SCLK从0变1的瞬间，I/O线上的数据就会被写入DS1302。而读出是下降沿有效，即DS1302会在每个下降沿的时候修改数据线上的数据，因此，从此刻到下一个下降沿的这段时间内，MCU读数据线上的数据都是正确的。
要注意MCU写完一个字节后第一个下降沿DS1302就开始送出数据了读写都是从低位到高位。
所以就可以写程序了：
/********读DS1302,1字节**********/uchar DS1302Read(uchar add){ uchar a, d=0; TCE = 0; TCLK = 0; TCE=1; for(a=0; a<8; a++) //发送控制字节 { TCLK=0; TIO= add & 0x01; TCLK=1;//制造上升沿 add>>=1; } for(a=0; a<8; a++) //读1字节数据 { TCLK=1; d >>= 1;//右移1位 TCLK=0;//制造下降沿 if(TIO) {//如果读到1 d |= 0x80;//把最高位置1 } } TCE=0; //拉低TCE //return dec(d); //读取的数据转换成十进制 return d;}?
?
?

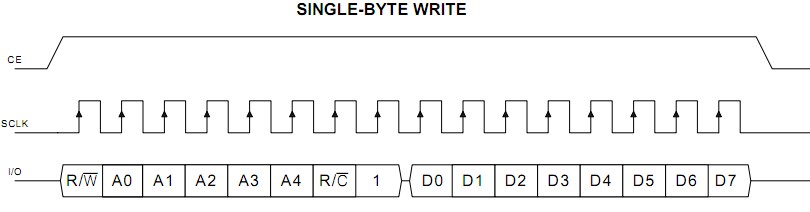

?写数据简单，一次性把两个字节全部写进去就行了：
?写数据程序：
/*******向DS1302写入一字节数据*********/void DS1302Write(uchar add,uchar d){ uchar a; //d = hex(d); //转换为BCD码 TCE=0; //拉低TCE引脚，终止数据传输 TCLK=0; //拉低TCLK引脚，清零时钟线 TCE=1; //拉高TCE引脚，所有数据传输都要拉高TCE脚，启动控制逻辑 //先写入控制字节 for(a=0; a<8; a++) { TIO= add & 0x01; //TIO引脚准备好要写入的1位数据 TCLK=1; //TCLK上升沿，1位数据从TIO脚写入，低位先写入 add>>=1; //数据右移1位 TCLK=0; //拉低TCLK，为下次写入准备，循环8次写入1字节 } //再写入数据字节 for(a=0; a<8; a++) { TIO= d & 0x01; TCLK=1; d>>=1; TCLK=0; } TCE=0; //数据传输完拉低TCE}?
?有了读数据和写数据功能，就成功了一半了，接下来就是要搞懂每个地址所对应数据的结构和含义：

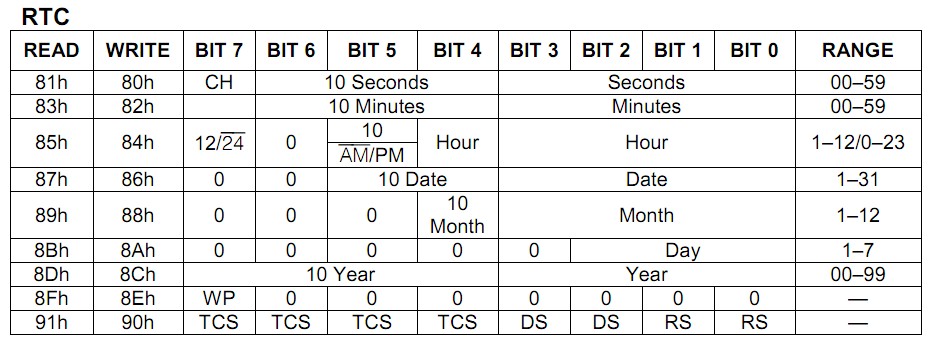

首先是与时间有关的，一般也就操作这些寄存器就可以读写时间。
?
?前两栏是地址，后面是各位所代表的含义：例如秒寄存器的最后一位bit7叫CH表示暂停时钟的，比如说用代码：
write1302(0x80,0x80) //写1000 0000
?
这样就把地址为0x80寄存器的CH位置为1，其他位为0，这样的操作就使时钟暂停了，并且秒也置为0；
但是单这样操作是不能修改数据的，DS1302只有地址为0x8e的WP即写保护开关可以随意修改，其他数据要在写保护开关关闭时才能写，如：
write1302(0x8e,0x00)//关闭写保护 write1302(0x80,0x01)//秒置为1 write1302(0x8e,0x80)//打开写保护
?
?另外使用寄存器0xbf/0xbe可以批量读写数据：

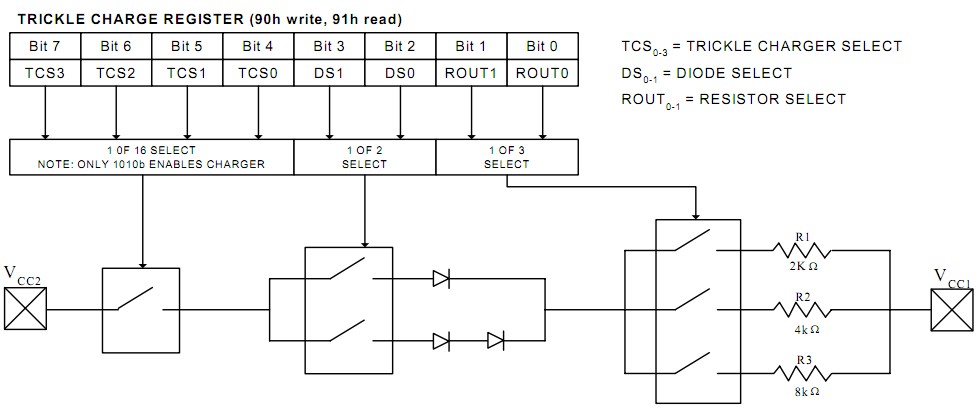

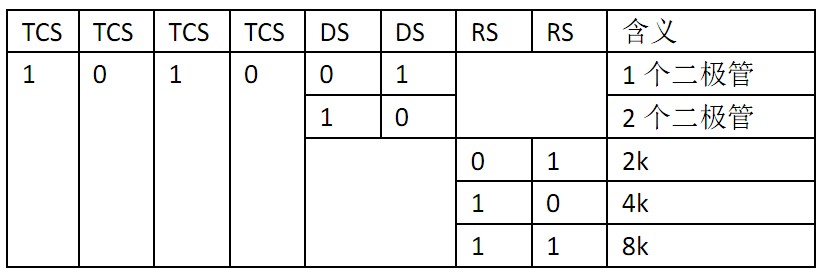

如果备用电池是充电电池或者电容，可以通过寄存器90h设置涓流充电二极管(1~2个)和电阻(2k,4k,8k)可选，
要充电的话高四位必须是1010，低四位选择二极管和电阻：
?控制方式：
?只有这六种控制方式，只要不在这六中之内，则断电。
从表中可以看到，我们从寄存器取得的时分秒等信息不能直接使用，因为它的高四位一般代表一位代表10，而低四位代表1，也就是用BCD码表示的。如代表年的寄存器高四位以为就代表10年，而第四位只代表1年，所以在写入的时候和读取的时候还要做一些转换。
? 所以，如果要在秒寄存器中写入23，可以直接写入0x23, 也可以使用上面写的预处理函数hex(23),效果一样(hex(23)的作用就是把23转换成0x23)。 ? ?#define hex(dat) (dat / 10 * 16 + (dat % 10)) //十进制转BCD码
#define dec(dat) ((dat >> 4)* 10 + (dat & 0x0f)) //BCD码转十进制
?
?
?
?
