最近在看DSP控制步进电机的知识，DSP输出的pwm波一般要先经过光耦隔离，我看到的资料中用的是TLP521，然后是进入L298N，最后输出信号控制步进电机。
TLP521的连线如图。我想请问一下原理图中的TLP管脚1、3、5、7、10、12、14、16接的电源都是5V吗？
请各位高手指导一下，谢谢！
------解决方案--------------------
楼主，有一种东东叫datasheet,有一个网站叫www.datasheet.com.
此外，图朦胧，但是看得出pin1\pin3\pin5\pin7和pin10\pin12\pin14\pin16的网络名都不同。怎么可能是都连接到同一个电压呢。
一切都要以datasheet为主
------解决方案--------------------
图上标的是 接电阻（电阻另一端接电源）他们都是限流电阻。
------解决方案--------------------
RP1K是 8个 装一起 电阻排 共用一脚 做 电源 或 地，其余 是电阻的 另一端
------解决方案--------------------
电阻排 光藕的用法参考手册
------解决方案--------------------

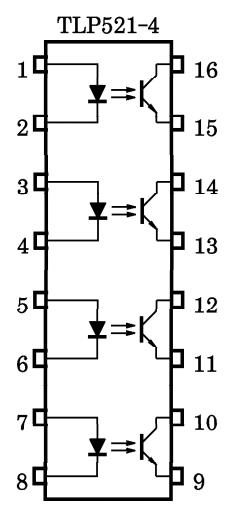

看引脚布置图，
电阻排1/3/5/7端接正电源，521的1-8脚为输入，2/4/6/8脚接二极管的负极输入，右侧521的10/12/14/16的电阻排同样接另外一路正电源，注意，必须和左侧电阻排接的电源不共地才行。521的11/13/15/17作为输出，例如，如果521的2脚输入低电平，则二极管导通，对应的15脚电平同16脚电平，为高。
