74HC14搭晶振丈量电路
热度:
84
发布时间:
2016-04-28 15:04:15.0
74HC14搭晶振测量电路

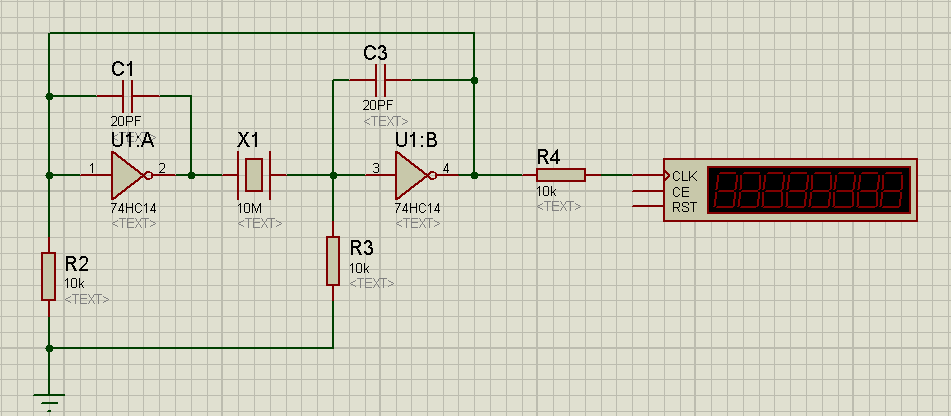

老板给了我一个这样的电路,电阻的阻值未定。
但是我搭出来的电路没有反应。用proteus模拟也没有。
求解,谢谢了!
------解决方案--------------------
用反相器和晶振做晶体振荡电路http://www.xjtudll.cn/Exp/240/
------解决方案--------------------
简单分析一下就知道为何不工作了。假设3脚电位为‘0’,则4脚为‘’1,2脚为‘0’,X1两边都是‘0’,还能震荡吗?
