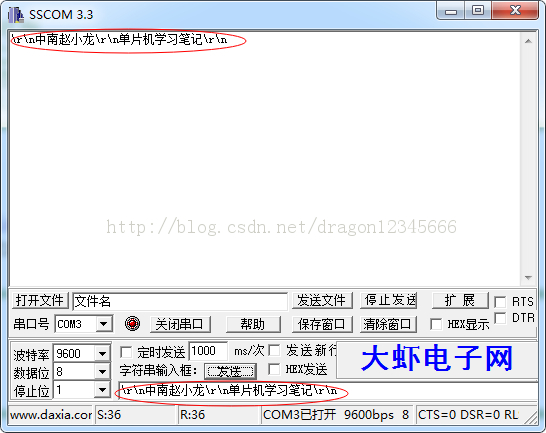

1、串行通信，查询模式，单片机转发PC机发来的数据。
PC通过串口向单片机发数据，单片机将接收到的数据在转发给PC
/****************************************************************************** * 说明：AT89S52芯片，12M晶振 * 串行通信，工作方式1，波特率可变 * 定时器T1产生波特率，工作方式2,8位自动重装 * （注意：定时器T1此时不能工作在中断的模式下） * 本程序：PC向单片机发数据，单片机将接收到的数据在转发给PC ******************************************************************************/#include<reg52.h>unsigned char Serial_Receive(void);void Serial_Send(unsigned char transmit); /****************************************************************************** * 名称：delay1ms() * 功能：延时1ms * 参数：int t * 返回：无 ******************************************************************************/void delay1ms(int t){ unsigned char i ; while(t--) { for(i = 0 ; i < 125 ; i++) { ; } }}/****************************************************************************** * 名称：Serial_Init() * 功能：初始化串口 ,工作方式1,波特率9600 * 参数：无 * 返回：无 ******************************************************************************/ void Serial_Init(void) { /*-------------串行通信初始化，定时器T1产生波特率，工作方式2------------*/ //1、配置串口控制寄存器 SCON (98H) // SCON : SM0， SM1， SM2， REN, TB8， RB8， TI, RI SCON = 0x50 ; // 0101 0000 工作方式1,10位异步接发，波特率自定， // 起始位和停止位芯片自动加上和去掉,用户只需发送8位数据就行 // REN 串行口接收允许控制位 //2、配置电源控制寄存器 PCON (97H) 和波特率相关 , 寄存器PCON不能按位赋值 // PCON : SMOD, - ， - , - , GF1, GF0, PD, IDL PCON = 0x80 ; //波特率加倍 （不加倍，可不配置PCON，或 PCON = 0x00 ;） //3、配置中断允许寄存器 IE (0A8H) // IE: EA, - , ET2, ES, ET1, EX1, ET0, EX0 /*---若要串行通信工作在中断的状态下，则按一下配置，否则不配置寄存器IE---*/ //EA = 1 ; //开总中断 //ES = 1 ; //允许串口ES产生中断 //4、配置定时器T1，产生自定的波特率 //4.1、配置定时器方式寄存器 TMOD : // TMOD: GATE, C/T~, M1, M0,| GATE, C/T~, M1, M0 (T1 | T0) TMOD = 0x20 ; //0010 0000 :T1 定时器 ，工作方式2: 8位自动重装定时器 //4.2、给定时器赋初值 : TL1 = 0xFA ; //定时器T1产生波特率：9600 TH1 = TL1 ; //4.3、配置 定时器/中断 控制寄存器 TCON : // TCON: TF1, TR1, TF0, TR0,| IE1, IT1, IE0, IT0 TR1 = 1 ; //运行定时器T1 } /****************************************************************************** * 名称：Serial_Receive() * 功能：从串口接收一个字节的数据（8位） * 参数：无 * 返回：unsigned char get_data ：返回接收到的数据 ******************************************************************************/unsigned char Serial_Receive(void){ unsigned char get_data ; if(RI == 1) //RI == 1 表示有数据从串口传来，暂时存放在SBUF寄存器中 { RI = 0 ; //清空串行接收数据申请中断标志位 get_data = SBUF ; P0 = get_data ; //P0口的LED灯显示从串口接收的数据 Serial_Send(get_data) ; //调用函数将接收到的数据通过串口发送出去 return get_data ; //将串口接收到那朵数据作为函数的返回值 }} /****************************************************************************** * 名称：Serial_Send() * 功能：发送一个字节的数据（8位） * 参数：unsigned char transmit ：要发送的数据 * 返回：无 ******************************************************************************/void Serial_Send(unsigned char transmit){ SBUF = transmit ; //先将要发送的数据放到寄存器SBUF中 while(!TI) //等待数据发送完成，发送数据过程:TI == 0 ; 发送完毕:TI == 1 ; { ; } TI = 0 ; //清空串行发送数据申请中断标志位}/******************************************************************************=============================================================================== void main(void)函数部分===============================================================================*******************************************************************************/void main(void){ Serial_Init() ; //初始化串口 while(1) { Serial_Receive(); //扫描方式从串口接收数据 } }/****************************************************************************** * 名称： * 功能： * 参数： * 返回： ******************************************************************************/

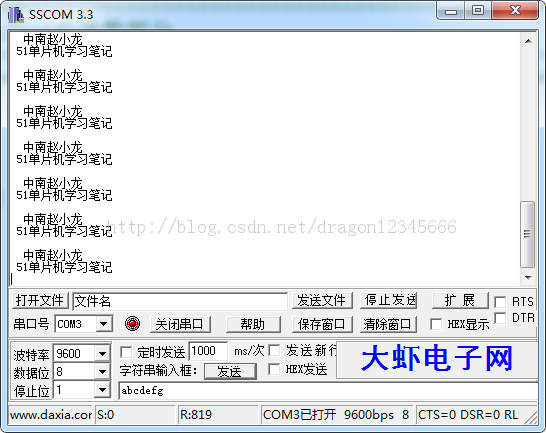

2、串行通信，查询模式，单片机通过串口向发PC发数据，只发送，不接收
/****************************************************************************** * 说明：AT89S52芯片，12M晶振 * 串行通信，工作方式1，波特率可变 * 定时器T1产生波特率，工作方式2,8位自动重装 * （注意：定时器T1此时不能工作在中断的模式下） * 本程序：单片机通过串口向发PC发数据，只发送，不接收 ******************************************************************************/#include<reg52.h>unsigned char str[40] = "\r\n 中南赵小龙 \r\n 51单片机学习笔记 \r\n" ;unsigned char Serial_Receive(void);void Serial_Send(unsigned char transmit); /****************************************************************************** * 名称：delay1ms() * 功能：延时1ms * 参数：int t * 返回：无 ******************************************************************************/void delay1ms(int t){ unsigned char i ; while(t--) { for(i = 0 ; i < 125 ; i++) { ; } }}/****************************************************************************** * 名称：Serial_Init() * 功能：初始化串口 ,工作方式1 ,波特率9600 * 参数：无 * 返回：无 ******************************************************************************/ void Serial_Init(void) { /*-------------串行通信初始化，定时器T1产生波特率，工作方式2------------*/ //1、配置串口控制寄存器 SCON (98H) // SCON : SM0， SM1， SM2， REN, TB8， RB8， TI, RI SCON = 0x40 ; // 0100 0000 工作方式1,10位异步接发，波特率自定， // 要用的位将其置 1 ；不用的位将其默认为 0 ； // 起始位和停止位芯片自动加上和去掉,用户只需发送8位数据就行 // REN 串行口接收允许控制位 = 1 ，允许接收数据 // = 0 , 禁止接收数据 //2、配置电源控制寄存器 PCON (97H) 和波特率相关 , 寄存器PCON不能按位赋值 // PCON : SMOD, - ， - , - , GF1, GF0, PD, IDL PCON = 0x80 ; //波特率加倍 （不加倍，可不配置PCON，或 PCON = 0x00 ;） //3、配置中断允许寄存器 IE (0A8H) // IE: EA, - , ET2, ES, ET1, EX1, ET0, EX0 /*---若要串行通信工作在中断的状态下，则按一下配置，否则不配置寄存器IE---*/ //EA = 1 ; //开总中断 //ES = 1 ; //允许串口ES产生中断 //4、配置定时器T1，产生自定的波特率 //4.1、配置定时器方式寄存器 TMOD : // TMOD: GATE, C/T~, M1, M0,| GATE, C/T~, M1, M0 (T1 | T0) TMOD = 0x20 ; //0010 0000 :T1 定时器 ，工作方式2: 8位自动重装定时器 //4.2、给定时器赋初值 : TL1 = 0xFA ; //定时器T1产生波特率：9600 TH1 = TL1 ; //4.3、配置 定时器/中断 控制寄存器 TCON : // TCON: TF1, TR1, TF0, TR0,| IE1, IT1, IE0, IT0 TR1 = 1 ; //运行定时器T1 } /****************************************************************************** * 名称：Serial_Send() * 功能：发送一个字节的数据（8位） * 参数：unsigned char transmit ：要发送的数据 * 返回：无 ******************************************************************************/void Serial_Send(unsigned char transmit){ SBUF = transmit ; //先将要发送的数据放到寄存器SBUF中 while(!TI) //等待数据发送完成，发送数据过程:TI == 0 ; 发送完毕:TI == 1 ; { ; } TI = 0 ; //清空串行发送数据申请中断标志位}/******************************************************************************=============================================================================== void main(void)函数部分===============================================================================*******************************************************************************/void main(void){ unsigned char i ; Serial_Init() ; //初始化串口 while(1) { i= 0 ; while(str[i] != '\0') //遇到数组停止位，则停止发送 { Serial_Send(str[i]) ; i++ ; } delay1ms(500); } }/****************************************************************************** * 名称： * 功能： * 参数： * 返回： ******************************************************************************/

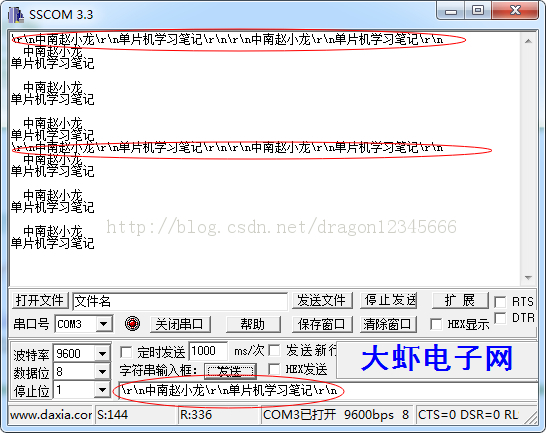

3、串行通信，中断模式，PC机向单片机发送消息，串口中断，向PC返回消息。按键主动向PC机发消息。
/****************************************************************************** * 说明：AT89S52芯片，12M晶振 * 串行通信，工作方式1，串口中断模式，波特率可变 * 定时器T1产生波特率，工作方式2,8位自动重装 * （注意：定时器T1此时不能工作在中断的模式下） * 本程序：PC通过串口向单片机发数据，单片机将接收到的数据在转发给PC * 单片机按键，单片机通过串口主动向PC机发送固定的消息 ******************************************************************************/#include<reg52.h>sbit K1 = P1^4 ; //定义独立按键unsigned char code str[40] = "\r\n 中南赵小龙\r\n单片机学习笔记\r\n" ;unsigned char Serial_Receive(void);void Serial_Send(unsigned char transmit); /****************************************************************************** * 名称：delay1ms() * 功能：延时1ms * 参数：int t * 返回：无 ******************************************************************************/void delay1ms(int t){ unsigned char i ; while(t--) { for(i = 0 ; i < 125 ; i++) { ; } }}/****************************************************************************** * 名称：Serial_Init() * 功能：初始化串口 ,工作方式1,波特率9600 * 参数：无 * 返回：无 ******************************************************************************/ void Serial_Init(void) { /*-------------串行通信初始化，定时器T1产生波特率，工作方式2------------*/ //1、配置串口控制寄存器 SCON (98H) // SCON : SM0， SM1， SM2， REN, TB8， RB8， TI, RI SCON = 0x50 ; // 0101 0000 工作方式1,10位异步接发，波特率自定， // 用到哪一位，将其置 1 ，否则默认其为 0 。 // 起始位和停止位芯片自动加上和去掉,用户只需发送8位数据就行 // REN 串行口接收允许控制位，= 1 允许接收数据，= 0 禁止接收数据 //2、配置电源控制寄存器 PCON (97H) 和波特率相关 , 寄存器PCON不能按位赋值 // PCON : SMOD, - ， - , - , GF1, GF0, PD, IDL PCON = 0x80 ; //波特率加倍 （不加倍，可不配置PCON，或 PCON = 0x00 ;） //3、配置中断允许寄存器 IE (0A8H) // IE: EA, - , ET2, ES, ET1, EX1, ET0, EX0 /*---若要串行通信工作在中断的状态下，则按一下配置，否则不配置寄存器IE---*/ EA = 1 ; //开总中断 ES = 1 ; //允许串口ES产生中断 //4、配置定时器T1，产生自定的波特率 //4.1、配置定时器方式寄存器 TMOD : // TMOD: GATE, C/T~, M1, M0,| GATE, C/T~, M1, M0 (T1 | T0) TMOD = 0x20 ; //0010 0000 :T1 定时器 ，工作方式2: 8位自动重装定时器 //4.2、给定时器赋初值 : TL1 = 0xFA ; //定时器T1产生波特率：9600 TH1 = TL1 ; //4.3、配置 定时器/中断 控制寄存器 TCON : // TCON: TF1, TR1, TF0, TR0,| IE1, IT1, IE0, IT0 TR1 = 1 ; //运行定时器T1 } /****************************************************************************** * 名称：Serial_Receive() * 功能：从串口接收一个字节的数据（8位） * 参数：无 * 返回：unsigned char get_data ：返回接收到的数据 ******************************************************************************/unsigned char Serial_Receive(void){ unsigned char get_data ; if(RI == 1) //RI == 1 表示有数据从串口传来，暂时存放在SBUF寄存器中 { RI = 0 ; //清空串行接收数据申请中断标志位 get_data = SBUF ; P0 = get_data ; //P0口的LED灯显示从串口接收的数据 Serial_Send(get_data) ; //调用函数将接收到的数据通过串口发送出去 return get_data ; //将串口接收到那朵数据作为函数的返回值 }} /****************************************************************************** * 名称：Serial_Send() * 功能：发送一个字节的数据（8位） * 参数：unsigned char transmit ：要发送的数据 * 返回：无 ******************************************************************************/void Serial_Send(unsigned char transmit){ SBUF = transmit ; //先将要发送的数据放到寄存器SBUF中 while(!TI) //等待数据发送完成，发送数据过程:TI == 0 ; 发送完毕:TI == 1 ; { ; } TI = 0 ; //清空串行发送数据申请中断标志位}/******************************************************************************=============================================================================== void main(void)函数部分===============================================================================*******************************************************************************/void main(void){ unsigned char i ; Serial_Init() ; //初始化串口 while(1) { i = 0 ; if(K1 == 0) { delay1ms(15) ; if(K1 == 0) { while(!K1) { ; } while(str[i] != '\0') { Serial_Send(str[i]) ; i++ ; } } } } }/****************************************************************************** * 名称：void ES_Interrupt(void) * 功能：串口中断服务程序 * 参数：无 * 返回：无 ******************************************************************************/void ES_Interrupt(void) interrupt 4{ Serial_Receive() ;}/****************************************************************************** * 名称： * 功能： * 参数： * 返回： ******************************************************************************/
