Altium Designer 10绘制单片机最小系统的有关问题

Altium Designer 10绘制单片机最小系统的问题

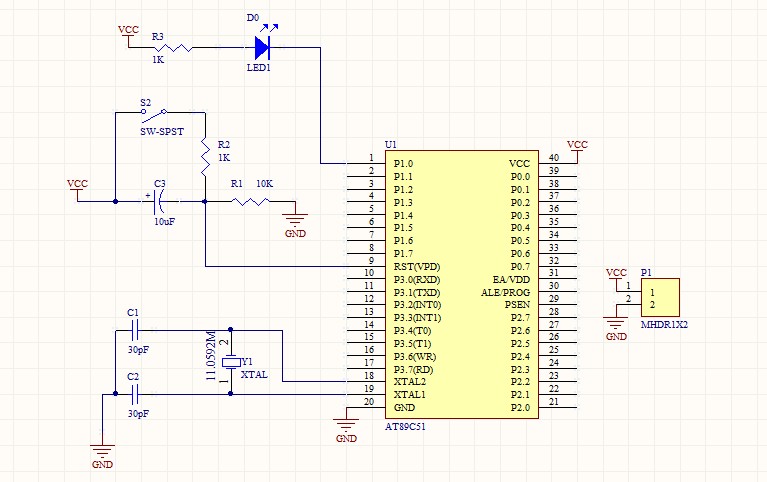

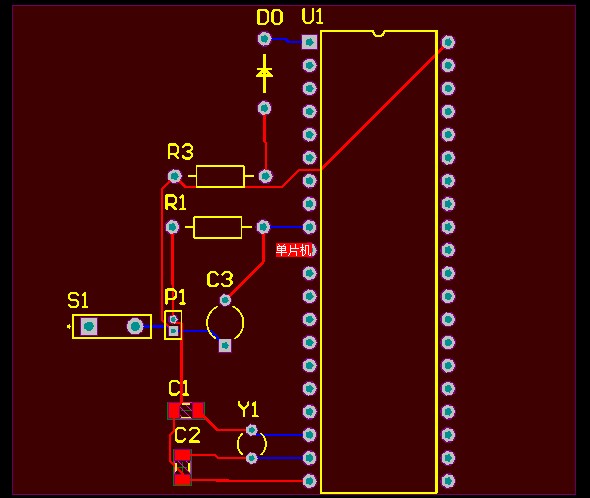

PCB里面导入原理图后，开关S1为什么只接了一根线？是原理图有误么？还是别的什么原因？初学，求会的帮看下


------解决方案--------------------
原理图开关是S2后，PCB里面是S1。应该是你上次导入的，之后你又修改了，但没有正确（要执行ECO更新）更新PCB。

------解决方案--------------------
刷新一下原理图
------解决方案--------------------
可能是封装与原理图的器件的引脚序号不匹配造成的
------解决方案--------------------
导入pcb之前原理图保存了吗
------解决方案--------------------

引用:

保存了的，估计是引脚不匹配造成的，但不晓得怎么检查

上传一下文件 帮你看看
