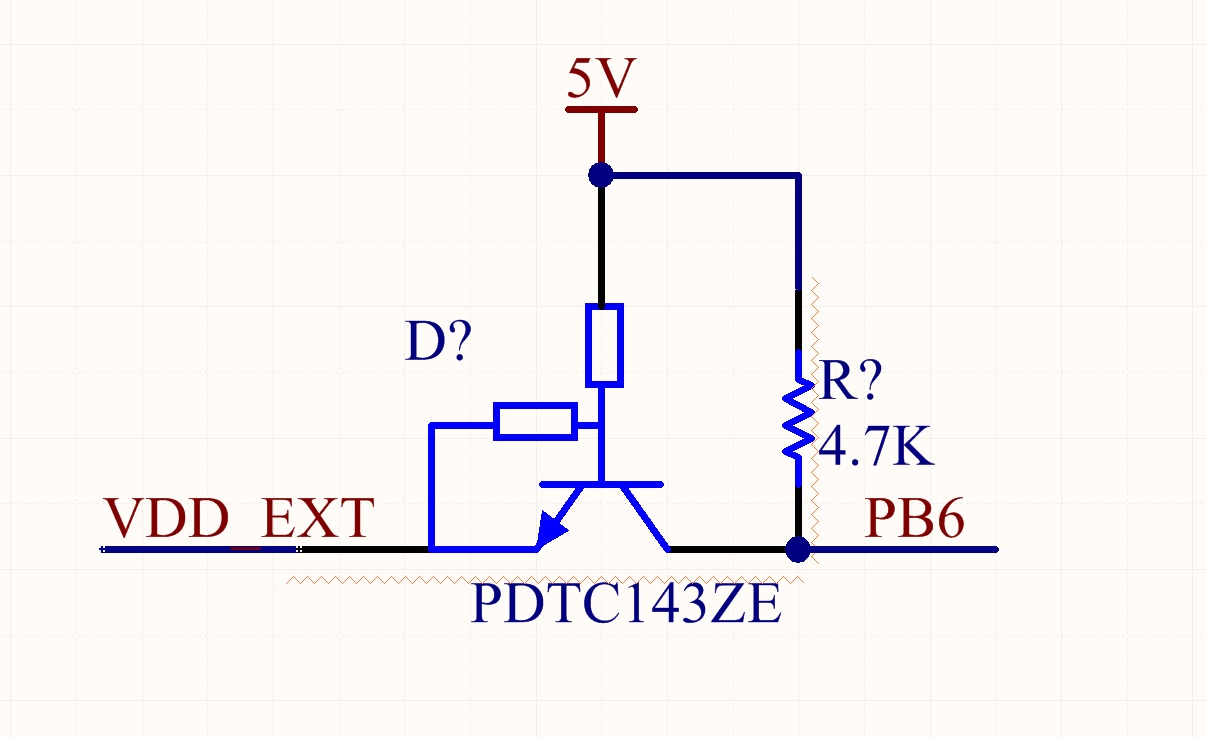

最近搞一个无线模块,电压是4v的,单片机是5V供电。从使用手册看到如下电路,采样模块的某一引脚是否高电平:
图中PB6是单片机引脚,VDD_EXT是模块引脚,高电平是其输出电压为2.8V
单片机是atmega64不知这样是否可行,谢了!
------解决思路----------------------
如果被检测引脚高电平为2.8V这样的电路不一定行,起码不可靠
三极管可以这样接,被检测脚接电阻到三极管基极,e接地,c接一个1-10K电阻到5V,c同时接到cpu输入引脚
------解决思路----------------------
同意楼上的,就相当于作开关管用吧!
