一.蜂鸣器
1.蜂鸣器基础
蜂鸣器按驱动方式分为有源蜂鸣器和无源蜂鸣器,有源蜂鸣器内部带振荡器,接入一个低电平便会响;无源蜂鸣器不带振荡器,让它响要接500HZ~4.5KHZ之间的脉冲信号来驱动才会响。很实验采用的是无源蜂鸣器。

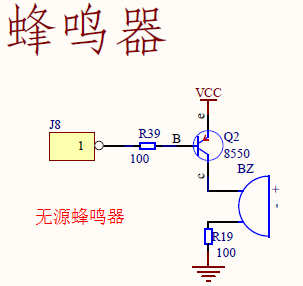

2.电路原理图
3.实验说明
本实验通过控制蜂鸣器分别在4KHZ和1KHZ频率下发声,实验接线为JP8接P1.5。
4.程序源代码
/************************************** > File Name: 蜂鸣器实验 > Author: pengshp > Mail: [email protected] > Date: 2015年 7 月 25 日***************************************/#include <reg51.h>#define uchar unsigned char#define uint unsigned intsbit BUZZ = P1^5;unsigned char T0RH=0;unsigned char T0RL=0;void OpenBuzz(unsigned int frequ); void StopBuzz();void main(){ unsigned int i; EA =1; //使能全局中断 TMOD = 0x01; //配置T0工作模式1 while(1) { OpenBuzz(4000); //以4KHZ频率启动蜂鸣器 for(i=0; i<40000; i++); StopBuzz(); //停止蜂鸣器 for(i=0; i<40000; i++); OpenBuzz(1000); //以1KHZ频率启动蜂鸣器 for(i=0; i<40000; i++); StopBuzz(); for(i=0; i<40000; i++); }}void OpenBuzz(unsigned int frequ){ unsigned int reload; //计算所需定时器重载值 reload = 65536 - (11059200/12)/(frequ*2); T0RH = (unsigned char)(reload >>8); T0RL = (unsigned char)reload; TH0 = 0xFF; TL0 = 0xFE; ET0 = 1; //使能T0中断 TR0 = 1; //启动T0}void StopBuzz(){ ET0 = 0; TR0 = 0;}void InterruptTimer0() interrupt 1{ TH0 = T0RH; TL0 = T0RL; BUZZ = ~BUZZ;}
二.继电器
1.继电器原理
通过输出不同的电平,控制继电器的开合,实现对电路的控制,不通电是闭合于常开引脚,通电时闭合于常闭引脚。主要参数有额定工作电压,额定工作电流,触点负荷,可控制交流和直流电。

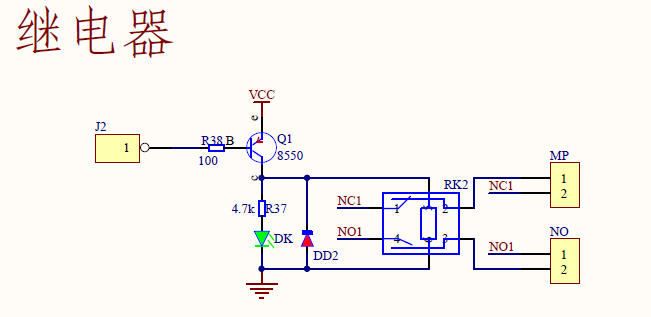

2.电路原理图
3.实验说明
本实验通过按键K1控制继电器的开与合,开始继电器工作,按下K1继电器停止工作,再按下继电器又开始工作,如此重复。接线为J2接P1.4,K1接P0.0。
4程序源代码
/************************************** > File Name: 继电器实验 > Author: pengshp > Mail: [email protected] > Date: 2015年 7 月 25 日***************************************/#include <reg51.h>#define uchar unsigned char#define uint unsigned intsbit RELAY=P1^4; //继电器位声明sbit K1=P0^0; //开关K1位声明void Delay(uint ms){ uchar i; while(ms--) { for(i=120;i>0;i--); }}void main(){ RELAY=0; //继电器工作 K1=1; while(1) { if(!K1) { Delay(50); if(K1==0) { while(!K1); //等待按键释放 RELAY=~RELAY; //继电器取反 } } }}
