简介

Testpmd是dpdk自带的测试工具，也可以被看做一个APP。当运行testpmd时，可以展示和验证网卡支持的各种PMD相关功能。

1-testpmd的基础代码

包括testpmd的启动运行，参数解析，设备的检测和配置。包括如下文件
config.c    //这个文件名可能有些误导。实际上，这个文件中包含的是UI相关的配置和显示的代码
cmdline.c
bpf_cmd.c
cmdline_flow.c
cmdline_mtr.c
cmdline_tm.c
2-转发功能代码

为了方便对PMD功能的测试，testpmd中预设了若干种不同的转发模式。不同的转发模式意味着testpmd对收到的包进行了不同的处理，然后将其发送甚至是丢弃
//转发模式的设计是一种简化问题的思路。
//简单的切换转发模式可以规避复杂的难以实现的配置。
//包括以下文件，每个文件是一种单独的转发模式
csumonly.c
flowgen.c
icmpecho.c
ieee1588fwd.c
iofwd.c
macfwd.c
macswap.c
rxonly.c
softnicfwd.c
txonly.c

基础代码

Main函数

testpmd的执行过程

rte_eal_init ：对DPDK运行环境的初始化

set_def_fwd_config ：进行转发相关的默认配置。

1，set_default_fwd_lcores_config

实际上是对配置的逻辑core的信息进行记录，包括socket相关的信息

2， set_def_peer_eth_addrs

设置了一个默认的以太网地址，用于转发时填写以太帧头的目的地址

3， set_default_fwd_ports_config

简单的将前面解析出来的port的信息记录下来。主要是明确有几个port，以便后续的处理。

launch_args_parse

这个函数对参数进行字符串的匹配，以获取配置信息。在这一阶段，获取的信息只是记录下来，以供后续的处理

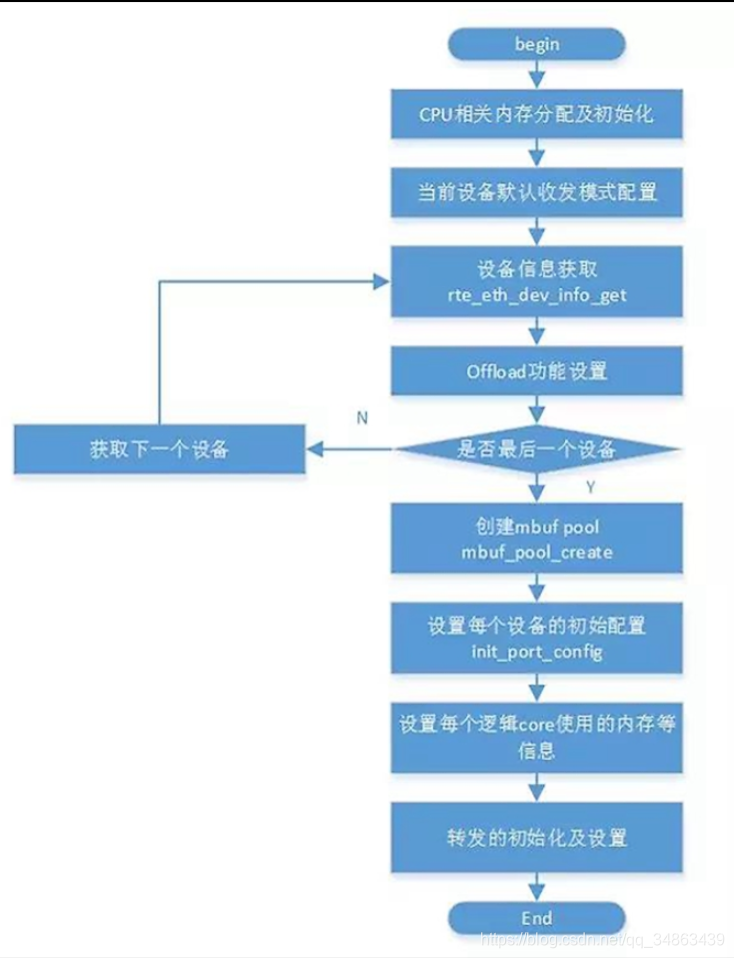

init_config：参数进行初始配置

1、运行DPDK的逻辑core的配置
2、收发包所需要的mbuf的配置
3、设备的设置。在这里是将配置信息存放在适当的地方，下面进行使能设备的时候才会将其真正的设置到硬件中生效。
4、转发引擎的配置。

start_port

用户接口CLI

CLI是command line interface的简写作为一个轻量级的测试工具，testpmd的人机交互功能比较弱而有限，不需要复杂的图形界面就可以完成。因此使用CLI的好处也是比较明显的，可以控制项目的大小，防止在非核心的功能上花费过多的精力。

CLI举例

CLI都是比较类似的，简单的说，实现的就是解析字符串并将其和某个API关联起来，然后执行API的过程。

如端口信息显示

testpmd> show port info 0********************* Infos for port 0  *********************
MAC address: 3C:FD:FE:9D:25:8C
Device name: 0000:07:00.0
Driver name: net_i40e
Connect to socket: 0
memory allocation on the socket: 0
Link status: up
Link speed: 10000 Mbps
Link duplex: full-duplex
MTU: 1500
Promiscuous mode: enabled
Allmulticast mode: disabled
Maximum number of MAC addresses: 64
Maximum number of MAC addresses of hash filtering: 0
VLAN offload:strip offfilter offqinq(extend) off
Hash key size in bytes: 52
Redirection table size: 512
Supported flow types:ipv4-fragipv4-tcpipv4-udpipv4-sctpipv4-otheripv6-fragipv6-tcpipv6-udpipv6-sctpipv6-otherl2_payload
Minimum size of RX buffer: 1024
Maximum configurable length of RX packet: 9728
Maximum number of VMDq pools: 64
Current number of RX queues: 1
Max possible RX queues: 320
Max possible number of RXDs per queue: 4096
Min possible number of RXDs per queue: 64
RXDs number alignment: 32
Current number of TX queues: 1
Max possible TX queues: 320
Max possible number of TXDs per queue: 4096
Min possible number of TXDs per queue: 64
TXDs number alignment: 32

数据结构介绍

每个CLI都对应一个数据结构变量，这存在cmdline.c文件中。“show port info”的数据结构变量是：
cmdline_parse_inst_t cmd_showport = {.f =cmd_showport_parsed,.data =NULL,.help_str= "show|clear port ""info|stats|xstats|fdir|stat_qmap|dcb_tc|cap""<port_id>",.tokens= {(void*)&cmd_showport_show,(void*)&cmd_showport_port,(void*)&cmd_showport_what,(void*)&cmd_showport_portnum,NULL,},
};
cmd_showport”包含四个部分：

1.f。应该是指function，即CLI所执行的函数。

2.data。除了CLI之外，可以传递给执行函数的参数。因为它不是通过CLI传递的，可以看做不是属于UI的一部分，一般也不使用，置为空。

3.help_str。帮助信息。从帮助信息看，此CLI承担的功能不仅仅是显示端口的信息，它还可以显示统计信息等，并且也能够清空统计信息等。当然，这只是帮助信息声称的功能，是不是真正是这些功能呢？下面的详细分析会进一步说明。

4.tokens。描述了构成CLI的各个字符串。我们可以看到，这个CLI由4个字符串构成。

cmd_showport_show有两种可能，“show”或者“clear”。

cmd_showport_port只能是“port”。

cmd_showport_what可以是以下任意一个，“info”、“stats”、“xstats”、“fdir”、“stat_qmap”、“dcb_tc”、“cap”

cmd_showport_portnum则必须是无符号整数。

CLI解析介绍

简单的说，当一串字符可以和上述的四个小字符串的组合即tokens匹配时，就执行f所指定的函数。但是，当用户输入一串字符后，testpmd是怎么知道它能够匹配某一个CLI的呢？

上述的变量cmd_showport被放在了数组main_ctx中。

当用户输入一串字符后，程序将会遍历main_ctx数组中所有的变量，判断此字符串是否和数组中的某个变量匹配。

这部分的工作实际上是由librte_cmdline完成的。大致的流程如下：

1.将获取的一串字符分拆成若干子字符串。在分拆时，一串字符中的一个或若干个连续的空格被视为子字符串的间隔。显然字符串的结束符‘\0’被视为结束。

2.将这些子字符串和main_ctx数组中的变量逐个匹配。实际上是将子字符串和变量的tokens域进行匹配。例如如下字符串都可能和cmd_showport匹配。

a. show port info 0

b. show port stats 1

c. clear port xstats 4

d. clear port fdir 5

e. …

3.当发现某个变量可以和输入的字符串匹配时，并不会停止，而是继续匹配剩下的变量。当发现还有另外一个变量可以和输入的字符串匹配时，将会报错——含义模糊的命令。这就要求testpmd的代码实现者在设计CLI时要保证不要和已有的CLI雷同。

4.匹配工作完成后，如果只有一个变量和输入的字符串匹配，则通过变量的f域执行处理函数。对于“showport info”是函数cmd_showport_parsed。

5.如果没有任何变量匹配，则报错。

函数执行

当CLI的解析完成后，就进入函数执行的阶段。函数执行并不是机械的执行某个动作，实际上有一定的自由度，可以选择需要的操作。

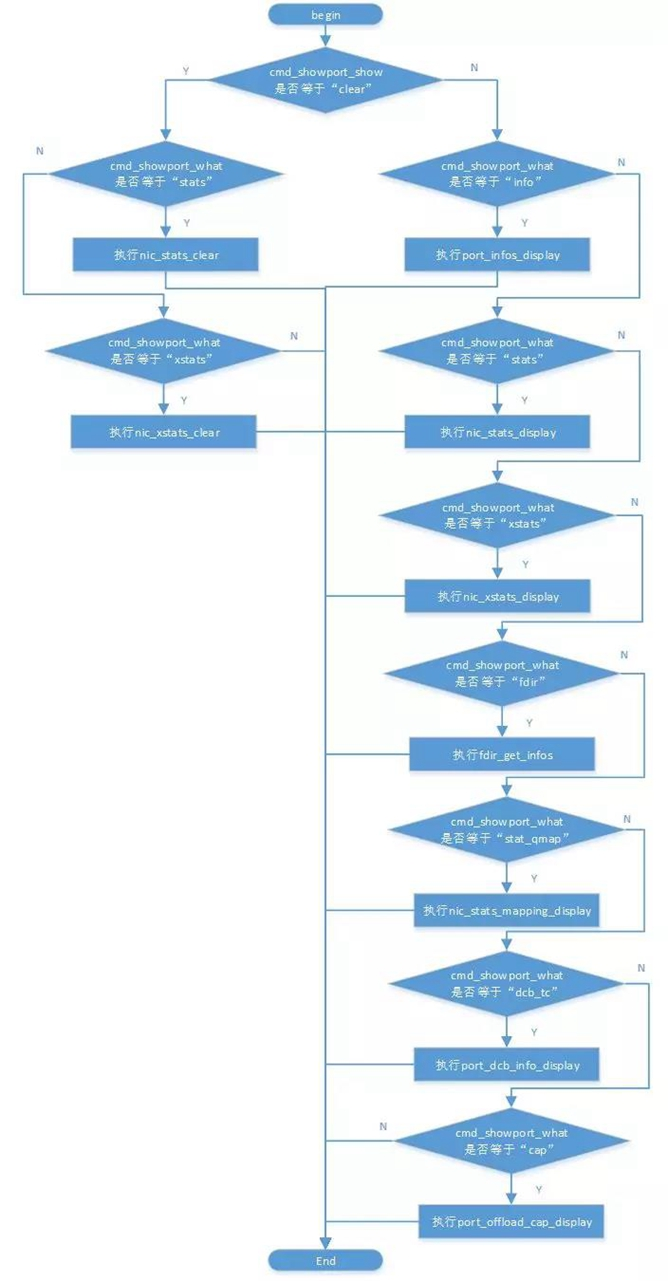

以“showport info”的执行函数为例，尽管变量cmd_showport中的token的组合有很多种，实际上只支持其中有意义的几种。

显示端口信息

如前所述，当用户输入适当的token组合后，testpmd就会进入到显示端口信息的处理。端口信息显示函数port_infos_display是testpmd实现的，通过调用rte_eth的API获取需要的信息，然后打印。
