[RK3288][Android7.1] 调试笔记 --- 点MIPI屏初始化命令详解

Platform: RK3288
OS: Android 7.1.2
Kernel: v4.4.143

需求：

RK平台点亮MIPI屏，导入MIPI屏的初始化命令；

方法：

在对应的dtsi文件中修改panel-init-sequence数组

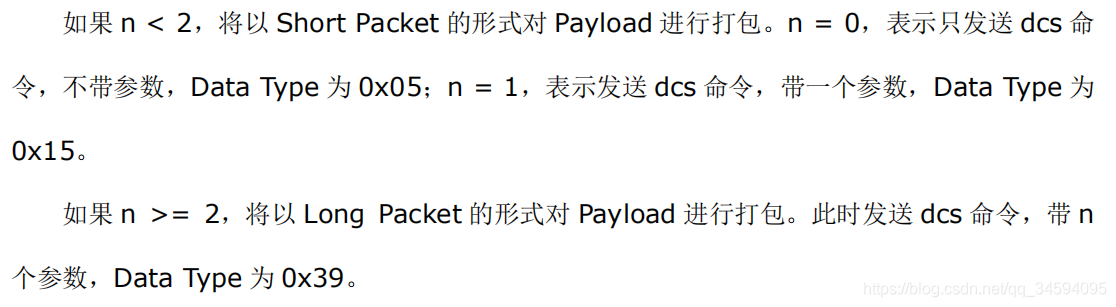

附上RK对于命令的介绍

举例说明：

1、命令类型：0x39

样式一：
SSD2828_WritePackageSize(4);
SPI_WriteData(0xFF);
SPI_WriteData(0x98);
SPI_WriteData(0x81);
SPI_WriteData(0x03);样式二：
{0xFF,3,{0x98,0x81,0x03}},//PAGE3样式三：
data_array[0]=0x00043902;
data_array[1]=0x038198FF;
dsi_set_cmdq(data_array,2,1);

如上3种样式都统一导入如下命令

39 00 04 ff 98 81 03

2、命令类型：0x15

样式一：
SSD2828_WritePackageSize(2);
SPI_WriteData(0x01);
SPI_WriteData(0x00);样式二：
{0x01,1,{0x00}},样式三：
data_array[0]=0x00011500;
dsi_set_cmdq(data_array,1,1);

如上3种样式都统一导入如下命令

15 00 02 01 00

3、命令类型：0x05

样式一：
SSD2828_WritePackageSize(2);
SPI_WriteData(0x11); // Sleep Out
Delay(120);样式二：
data_array[0]=0x00110500;
dsi_set_cmdq(data_array,1,1);
MDELAY(120);样式三：
{0x11,0,{0x00}},        //sleep out
{REGFLAG_DELAY, 120, {}},

如上3种样式都统一导入如下命令

05 78 01 11

参考资料：

RK支持文档：Rockchip_Developer_Guide_DRM_Panel_Porting_CN
