apiserver 监控


apiserver 作为 Kubernetes 最核心的组件,当然他的监控也是非常有必要的,对于 apiserver 的监控我们可以直接通过 kubernetes 的 Service 来获取:

$ kubectl get svc
NAME            TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
kubernetes      ClusterIP   10.96.0.1        <none>        443/TCP    175d

上面这个 Service 就是我们集群的 apiserver 在集群内部的 Service 地址,要自动发现 Service 类型的服务,我们就需要用到 role 为 Endpoints 的 kubernetes_sd_configs,我们可以在 ConfigMap 对象中添加上一个 Endpoints 类型的服务的监控任务:

- job_name: 'kubernetes-apiservers'kubernetes_sd_configs:- role: endpoints

上面这个任务是定义的一个类型为endpointskubernetes_sd_configs,添加到 Prometheus 的 ConfigMap 的配置文件中,然后更新配置:

$ kubectl delete -f prome-cm.yaml
$ kubectl create -f prome-cm.yaml
$ # 隔一会儿执行reload操作
$ kubectl get svc -n kube-ops
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                          AGE
prometheus   NodePort    10.102.74.90    <none>        9090:30358/TCP                   14d
$ curl -X POST "http://10.102.74.90:9090/-/reload"

更新完成后,我们再去查看 Prometheus 的 Dashboard 的 target 页面:

Prometheus 基于k8s服务发现 监控apiserver

我们可以看到 kubernetes-apiservers 下面出现了很多实例,这是因为这里我们使用的是 Endpoints 类型的服务发现,所以 Prometheus 把所有的 Endpoints 服务都抓取过来了,同样的,上面我们需要的服务名为kubernetes这个 apiserver 的服务也在这个列表之中,那么我们应该怎样来过滤出这个服务来呢?

还记得上节课的relabel_configs吗?没错,同样我们需要使用这个配置,只是我们这里不是使用replace这个动作了,而是keep,就是只把符合我们要求的给保留下来,哪些才是符合我们要求的呢?

我们可以把鼠标放置在任意一个 target 上,可以查看到Before relabeling里面所有的元数据,比如我们要过滤的服务是 default 这个 namespace 下面,服务名为 kubernetes 的元数据,所以这里我们就可以根据对应的__meta_kubernetes_namespace__meta_kubernetes_service_name这两个元数据来 relabel。

Prometheus 基于k8s服务发现 监控apiserver

Prometheus 基于k8s服务发现 监控apiserver

                                                     prometheus before lable

另外由于 kubernetes 这个服务对应的端口是443,需要使用 https 协议,所以这里我们需要使用 https 的协议,对应的就需要将对应的 ca 证书配置上,如下:

- job_name: 'kubernetes-apiservers'kubernetes_sd_configs:- role: endpointsscheme: httpstls_config:ca_file: /var/run/secrets/kubernetes.io/serviceaccount/ca.crtbearer_token_file: /var/run/secrets/kubernetes.io/serviceaccount/tokenrelabel_configs:- source_labels: [__meta_kubernetes_namespace, __meta_kubernetes_service_name, __meta_kubernetes_endpoint_port_name]action: keepregex: default;kubernetes;https

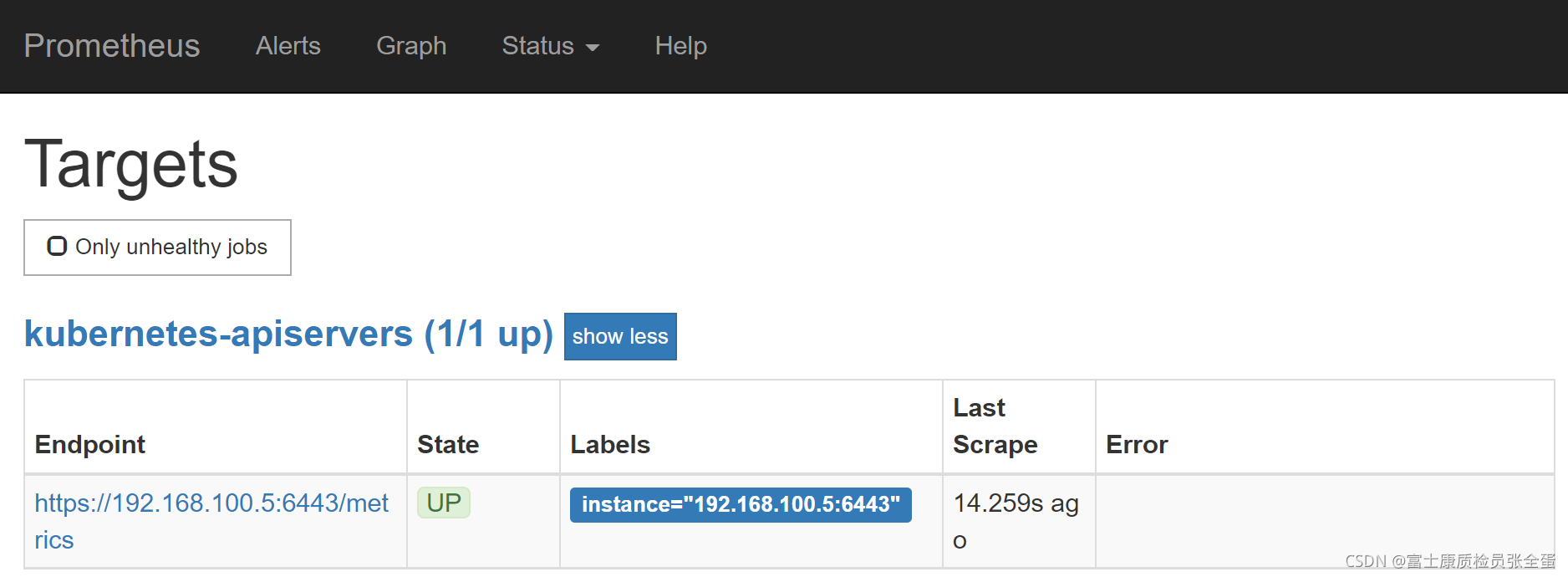

现在重新更新配置文件、重新加载 Prometheus,切换到 Prometheus 的 Targets 路径下查看:

Prometheus 基于k8s服务发现 监控apiserver

                                                      promethues apiserver

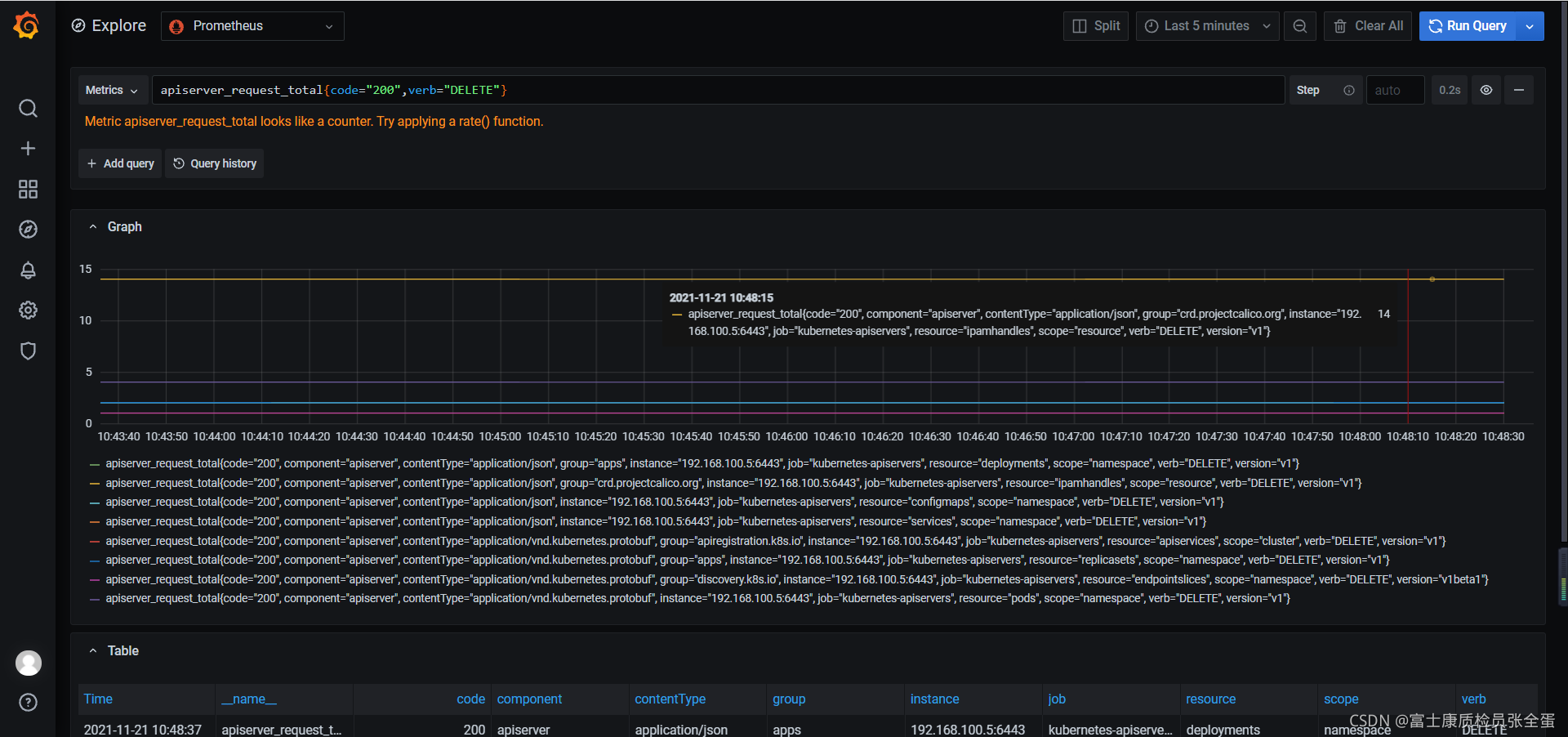

现在可以看到 kubernetes-apiserver 这个任务下面只有 apiserver 这一个实例了,证明我们的 relabel 是成功的,现在我们切换到 graph 路径下面查看下采集到数据,比如查询 apiserver 的总的请求数:

sum(rate(apiserver_request_count[1m]))

这里我们使用到了 promql 里面的 rate 和 sum函数,表示的意思是 apiserver 在1分钟内总的请求数。

Prometheus 基于k8s服务发现 监控apiserver

这样我们就完成了对 Kubernetes APIServer 的监控。

另外如果我们要来监控其他系统组件,比如 kube-controller-manager、kube-scheduler 的话应该怎么做呢?由于 apiserver 服务 namespace 在 default 使用默认的 Service kubernetes,而其余组件服务在 kube-system 这个 namespace 下面,如果我们想要来监控这些组件的话,需要手动创建单独的 Service,其中 kube-sheduler 的指标数据端口为 10251,kube-controller-manager 对应的端口为 10252,大家可以尝试下自己来配置下这几个系统组件。
