从零学习VH6501(四) ——干扰触发的次数配置(Repetitions 类)

? 相关文章

• ?从零学习VH650系列文章目录汇总，点击跳转?

• ?本章节内容演示源码下载，点击跳转?

?前言

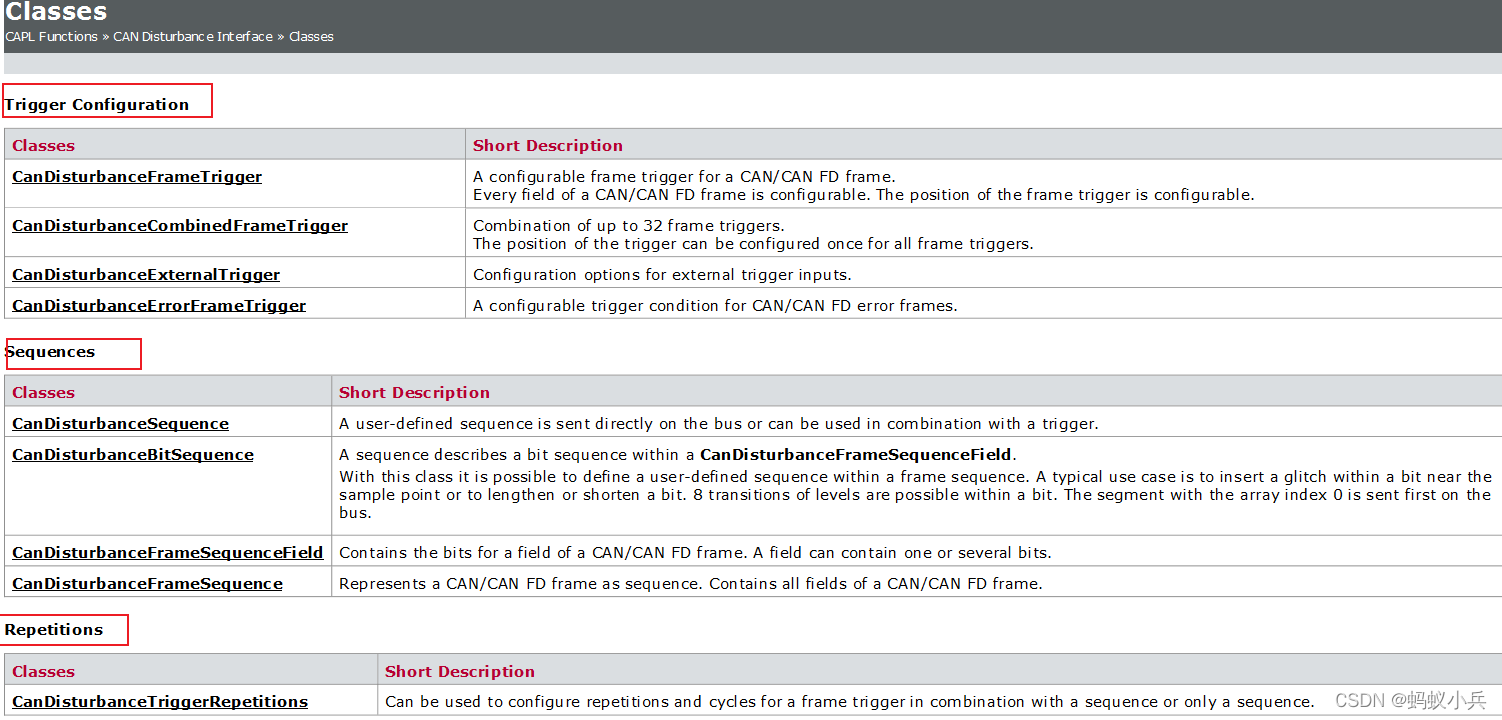

• ? 针对VH6501的操作，CAPL封装了如下几个类，我们前面已经讲解了 Sequences 类 ，Trigger Configration 类， 最后我们再来看下Repetitions类
• ?演示软硬件环境 Win10 x64 ； CANoe 11 SP2 x64 ；VH6501 CAN Disturbance Interface


触发次数配置

CanDisturbanceTriggerRepetitions :这个类比较简单，它没有方法，只有四个参数，定义了当触发发生时，连续触发的次数

1?? 下面的这个脚本就是直接在总线上连续触发31帧格式错误报文

• 如果小伙伴是顺序学习的，可以看出，演示代码的功能是一点一点丰富起来的，从最简单的方式，一章节一章节的增加代码，学习类库。

testcase TC_04()
{
    CanDisturbanceFrameTrigger frameTrigger;CanDisturbanceSequence     sequence;CanDisturbanceTriggerRepetitions repetitions;dword                       deviceID; long                       valditiyMask;message 0x100              triggerMessage;long                       validityMask;long                        result;//clear the sequencesequence.Clear();deviceID = 1;//configure the message should be triggered//ID must standard ID and a CAN message must on the busvalidityMask = @sysvar::CanDisturbance::Enums::ValidityMaskFlags::IDBase  | @sysvar::CanDisturbance::Enums::ValidityMaskFlags::IDE | @sysvar::CanDisturbance::Enums::ValidityMaskFlags::FDF ;//validityMask = 0;frameTrigger.SetMessage(triggerMessage, deviceID, validityMask);frameTrigger.TriggerFieldType =   @sysvar::CanDisturbance::Enums::FieldType::AckDelimiter;frameTrigger.TriggerFieldOffset = 0;//configure a sequence 320 FPGA ticks long and send a recessive bit at the Ack slot//bit on the bus. result = sequence.AppendToSequence(320, 'd');//Define 33 repetitions and one cycle with a 1 ms hold off time repetitions.Cycles = 1;repetitions.HoldOffCycles = 1;//100msrepetitions.HoldOffRepetitions = 0;repetitions.Repetitions = 31;if(result == 1){
    result = canDisturbanceTriggerEnable(deviceID, frameTrigger, sequence,repetitions);if(result == 1){
    write("Trigger is enabled");}else{
    write("Enable trigger error Result =%d", result);}}
}

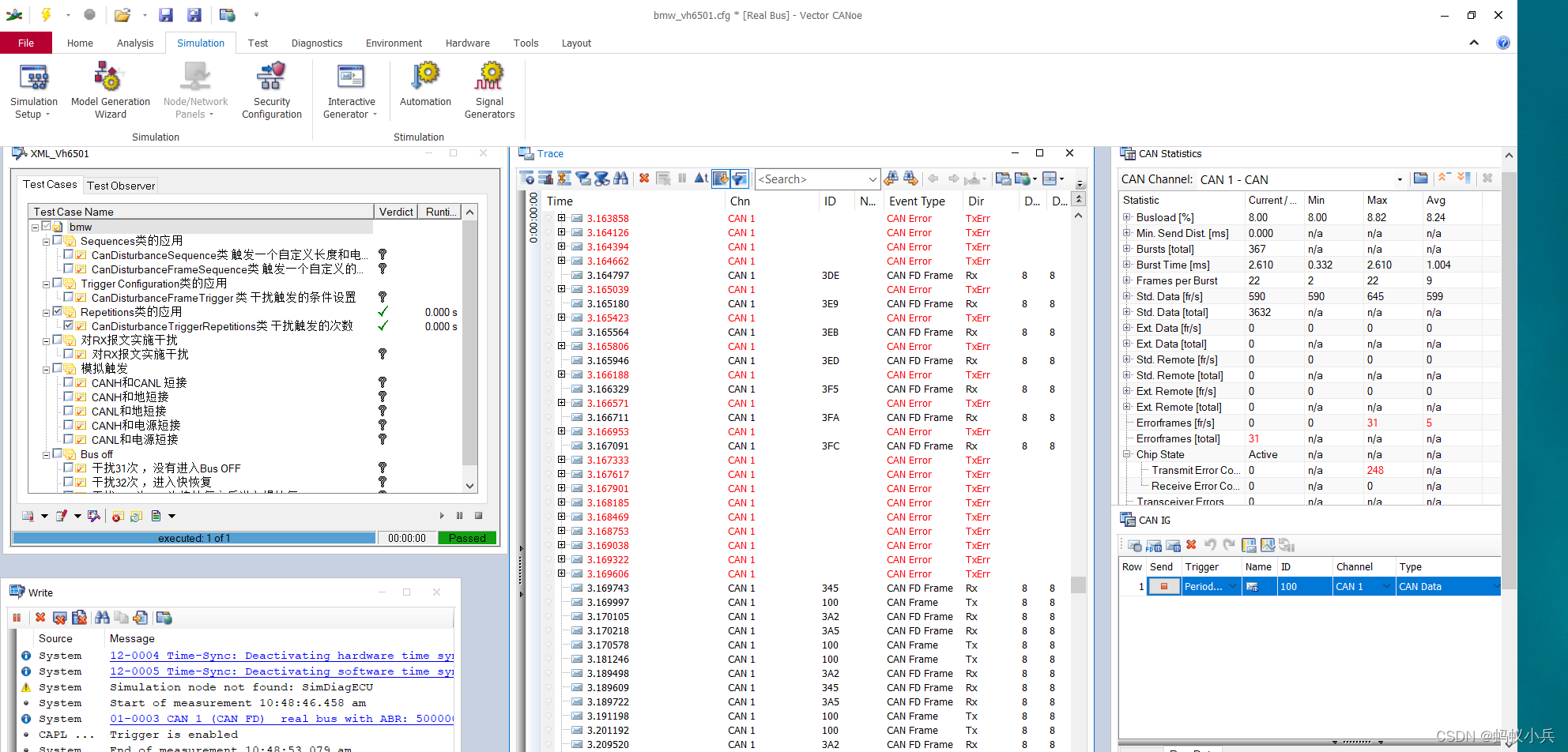

2?? 运行结果，可以看到连续触发了31错误报文。

repetitions.HoldOffRepetitions = 0;
repetitions.Repetitions = 31;//连续触发31帧格式错误报文

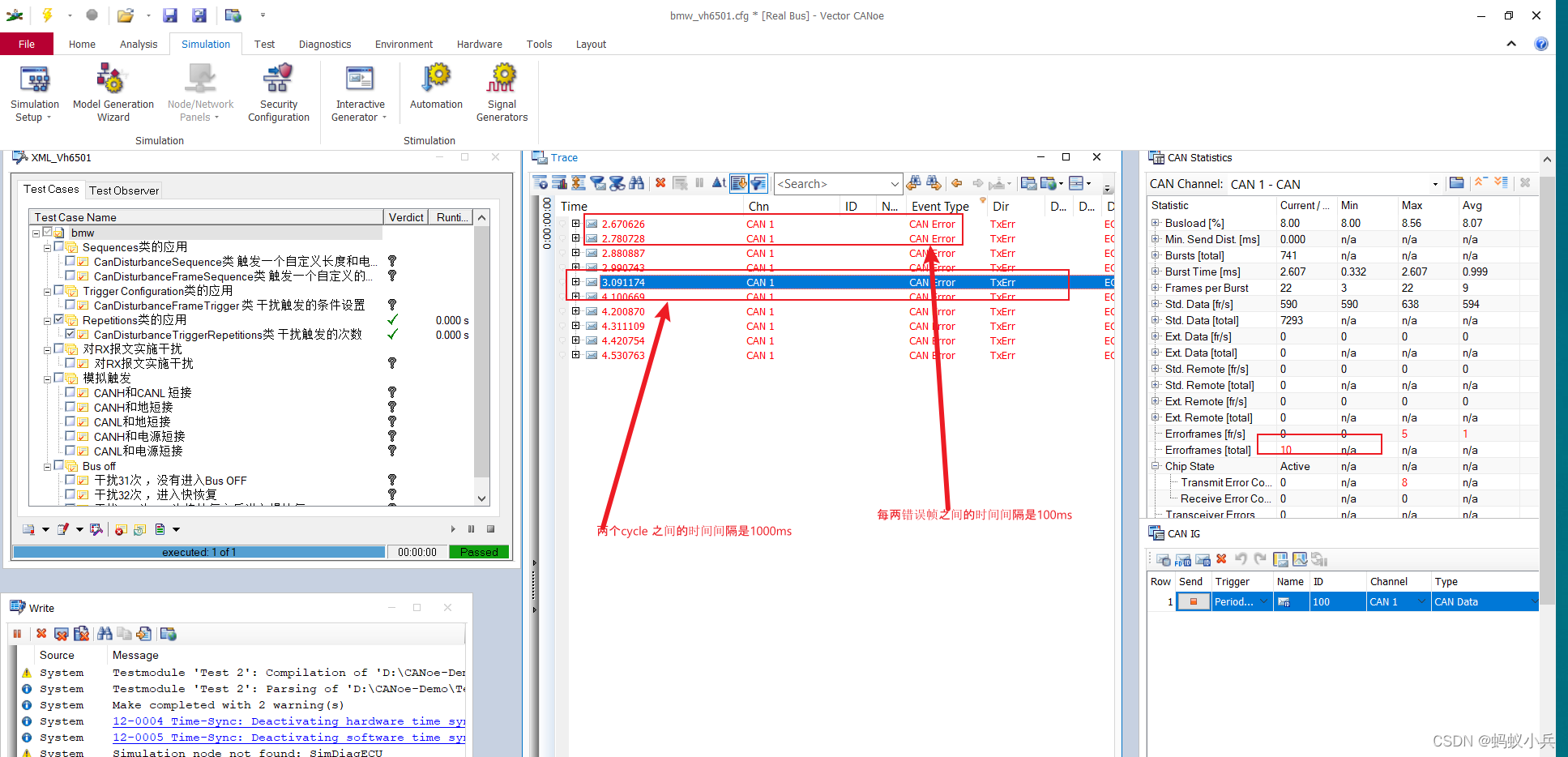

3?? 将上面脚本的代码换成如下的代码，对比观察下下面贴图的输出

repetitions.Cycles = 2;
repetitions.HoldOffCycles = 1000;//1000ms
repetitions.HoldOffRepetitions = 100;
repetitions.Repetitions = 5;

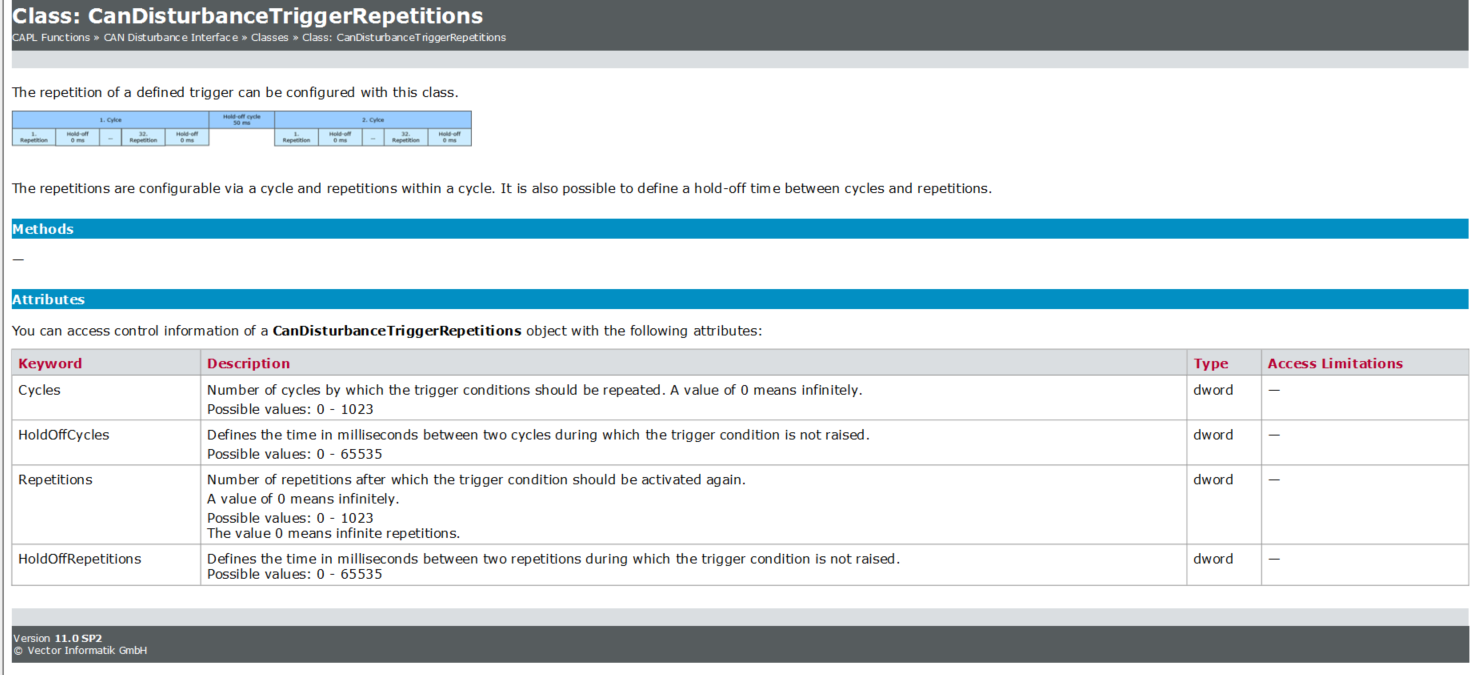

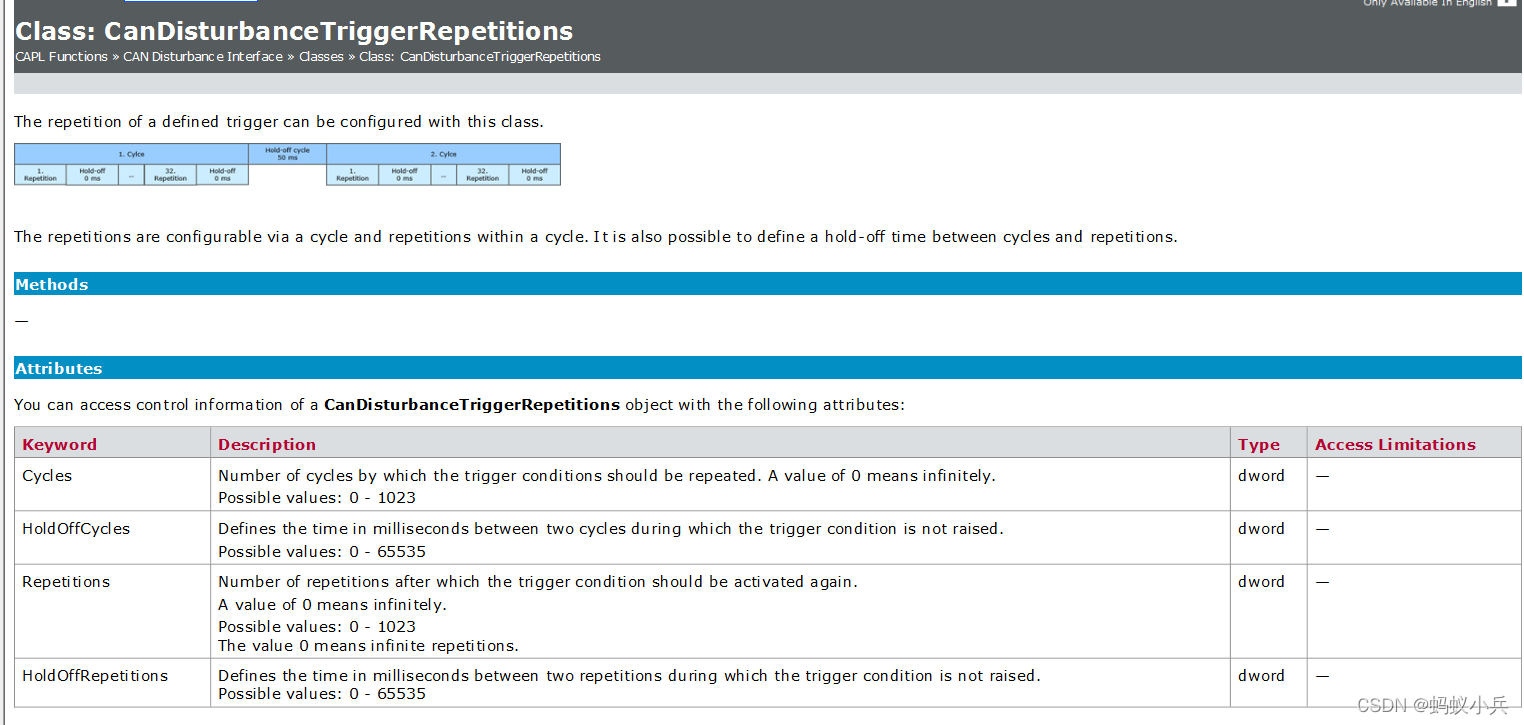

3?? CanDisturbanceTriggerRepetitions 帮助文档的解释

• Cycles ： 周期发送几个cycle
• HoldOffCycles ：每两个cycle之间的时间间隔
• HoldOffRepetitions：没两个错误帧之间的时间间隔
• Repetitions:连续发几帧
