ExpandableListView--基本使用介绍

1 什么是ExpandableListView？有啥作用?

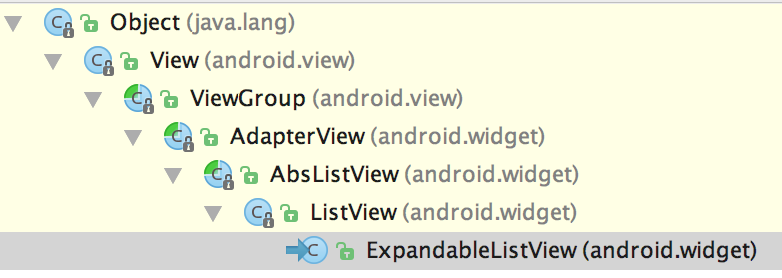

首先看一张ExpandableListView 的继承关系图：

ExpandableListView的继承关系

根据上图可知，ExpandableListView是ListView的子类。而expandable 在英文中的意思是可扩展的，所以ExpandableListView就是一个可以扩展的、有层级的ListView。

ExpandableListView与ListView的区别在于，ExpandableListView 对列表项进行了分组，每个分组中又可以显示具体的子项目。就像QQ中的好友分组，我们登录QQ之后，点击联系人就会显示所有的好友分组，然后点击某个分组，就可以展示这个分组中具体的联系人，这种界面就可以用ExpandableListView 来实现。

2 ExpandableListAdapter

根据上面的 “ExpandableListView 的继承关系” 图可以看出，ExpandableListView本质是一个AdapterView，既然是AdapterView，那么在展示数据的时候就需要使用到Adapter ——在展示ExpandableListView 的数据时使用就是ExpandableListAdapter。

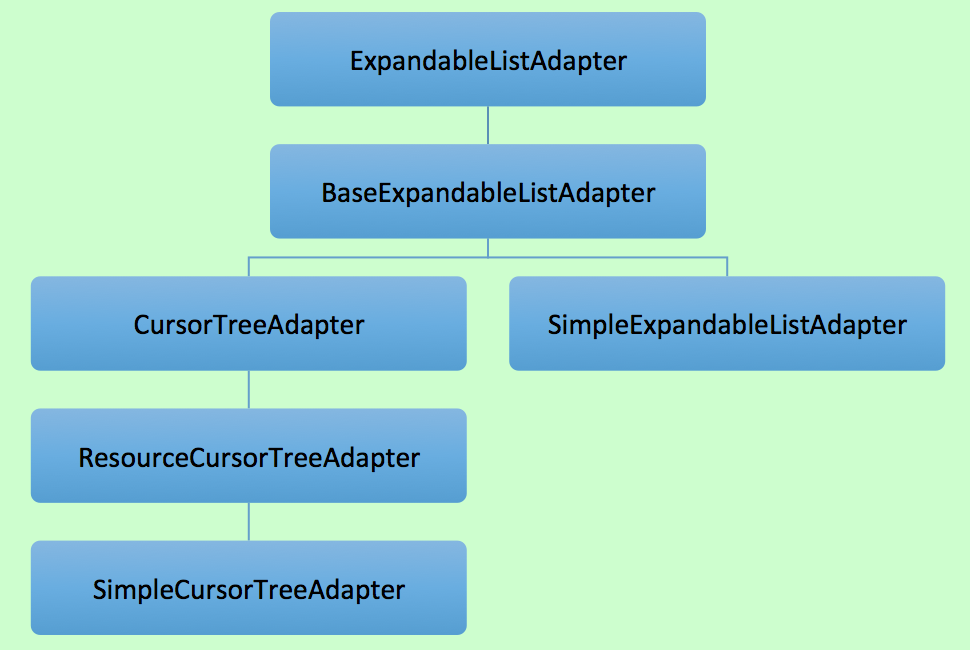

ExpandableListAdapter的继承关系如下图：


通常我们在展示ExpandableListView 的数据时，使用比较多的方式及adapter是：

• 直接自定义Adapter继承BaseExpandableListAdapter.
  这种方式的关键是实现四个方法：getCroupCount() 返回组的数量；getCroupView() 返回组的view对象；getChildCount() ,返回某组的子View数量； getChildView() 返回某组中的子view.

• 使用SimpleExpandableListAdapter将两个List集合包装成ExpandableListAdapter
• 使用SimpleCursorTreeAdapter 将Cursor中的数据包装成SimpleCursorTreeAdapter

3 ExpandableListView的几个重要属性及方法

(1)XML属性

由于ExpandableListView 继承自ListView，所以ListView 可用的属性，ExpandableListView 也可以使用，除此之外，还有如下属性(这里只列举2个属性，其他的可以自己查看文档https://developer.android.google.cn/reference/android/widget/ExpandableListView.html

1) android:groupIndicator 和android:childIndicator

• android:groupIndicator

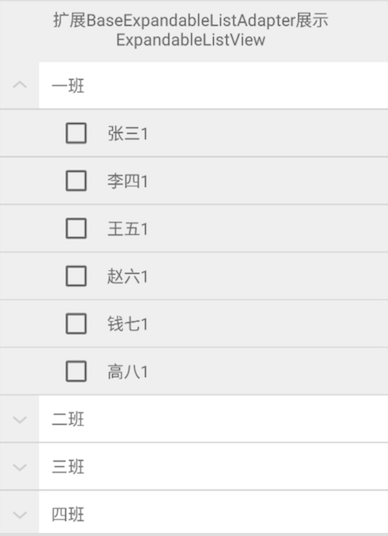

  组指示器。取值可以是任意的Drawable对象。显示在 该分组的最左侧。如果不设置的话，默认是一个向下的箭头，点击展开内容之后会变成向上的箭头。如下图：


• android:childIndicator
  子条目指示器。取值可以是任意的Drawable 对象。显示在分组中的每一个 子条目 的最左侧。没有默认图标。

2) 如何更改indicator

如果你想更改 groupIndicator 或者 childIndicator , 可以将值设置成一个selector。具体如下：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android"><item android:drawable="@drawable/weixin_friend" android:state_expanded="true"/><item android:drawable="@drawable/xiangguan"/>
</selector>

运行效果如下：


3)设置和更改indicator时的注意事项：

A
默认情况下，指示器会覆盖组条目内容，就向下图中的这个样子。为了避免这种情况，我们就需要手动的在布局文件中或者代码中将 组条目向右移，以保证条目内容不被覆盖。


B
如果想取消 默认的 gropIndicator，可以将它赋值为"@null"，即：android:groupIndicator="@null"。这样就不会再显示groupIndicator了

C替换默认indicator时，我们使用了一个selector，在编写这个selector时需要特别注意，我们用的状态是 ：state_expanded，这个状态在编写的时候不会自动补全，必须完全手动拼写！！

(2)主要方法及监听器

• collapseGroup( int position)

  收起 position 位置的分组

• expandGroup(int position)

展开position位置的分组

• isGroupExpanded(int position)

判断position位置的分组是否展开

• setAdapter(ExpandableListAdapter adapter)

给ExpandableListView 设置适配器

• setOnChildClickListener(OnChildClickListener listener)

设置分组中子条目的点击监听器

• setOnGroupClickListener(OnGroupClickListener listener)

设置分组的点击监听器

• setOnGroupCollapseListener(OnGroupCollapseListener listener)

设置分组收起的监听器

• setOnGroupExpandListener(OnGroupExpandListener listener)

设置分组展开的监听器

4 完整示例代码：

该示例代码的实现的效果是：

• 取消默认的 groupIndicator
• 在组条目末尾自定义 展开/收起 的指示器
• 拦截分组的点击事件
• 默认展开第一个分组
• 处理分组中子条目的点击事件
• 处理分组子条目中的强焦点控件的点击事件(这里加入的是CheckBox)

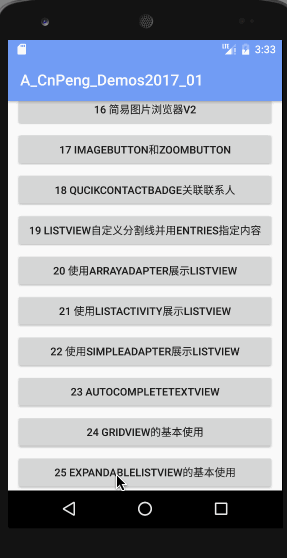

最终效果gif图：


A ExpandableListViewActivity.java

/*** Created by CnPeng on 2017/1/21.* <p>* 使用BaseExpandableLsitAdapter 展示ExpandableLsitView 的具体内容*/public class ExpandableListViewActivity extends AppCompatActivity {private View.OnClickListener ivGoToChildClickListener;@Overrideprotected void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(R.layout.activity_expandablelv);init();}private void init() {final ExpandableListView elv01 = (ExpandableListView) findViewById(R.id.elv_01);//模拟数据(数组，集合都可以，这里使用数组)final String[] classes = new String[]{"一班", "二班", "三班", "四班","五班"};final String[][] students = new String[][]{
    {"张三1", "李四1", "王五1", "赵六1", "钱七1", "高八1"}, {"张三1", "李四1", "王五1", "赵六1", "钱七1", "高八1"}, {"张三1", "李四1", "王五1", "赵六1", "钱七1", "高八1"}, {"张三1", "李四1", "王五1", "赵六1", "钱七1","高八1"},{}};//自定义 展开/收起  图标的点击事件。position和 isExpand 都是通过tag 传递的ivGoToChildClickListener = new View.OnClickListener() {@Overridepublic void onClick(View v) {//获取被点击图标所在的group的索引Map<String, Object> map = (Map<String, Object>) v.getTag();int groupPosition = (int) map.get("groupPosition");
//                boolean isExpand = (boolean) map.get("isExpanded");   //这种是通过tag传值boolean isExpand = elv01.isGroupExpanded(groupPosition);    //判断分组是否展开if (isExpand) {elv01.collapseGroup(groupPosition);} else {elv01.expandGroup(groupPosition);}}};//创建并设置适配器MyExpandableListAdapter adapter = new MyExpandableListAdapter(classes, students, this, ivGoToChildClickListener);elv01.setAdapter(adapter);//默认展开第一个分组elv01.expandGroup(0);//展开某个分组时，并关闭其他分组。注意这里设置的是 ExpandListenerelv01.setOnGroupExpandListener(new ExpandableListView.OnGroupExpandListener() {@Overridepublic void onGroupExpand(int groupPosition) {//遍历 group 的数组(或集合)，判断当前被点击的位置与哪个组索引一致，不一致就合并起来。for (int i = 0; i < classes.length; i++) {if (i != groupPosition) {elv01.collapseGroup(i); //收起某个指定的组}}}});//点击某个分组时，跳转到指定Activityelv01.setOnGroupClickListener(new ExpandableListView.OnGroupClickListener() {@Overridepublic boolean onGroupClick(ExpandableListView parent, View v, int groupPosition, long id) {Toast.makeText(ExpandableListViewActivity.this, "组被点击了，跳转到具体的Activity", Toast.LENGTH_SHORT).show();return true;    //拦截点击事件，不再处理展开或者收起}});//某个分组中的子View被点击时的事件elv01.setOnChildClickListener(new ExpandableListView.OnChildClickListener() {@Overridepublic boolean onChildClick(ExpandableListView parent, View v, int groupPosition, int childPosition,long id) {Toast.makeText(ExpandableListViewActivity.this, "组中的条目被点击：" + classes[groupPosition] + "的" +students[groupPosition][childPosition] + "放学后到校长办公室", Toast.LENGTH_SHORT).show();return false;}});}
}

B 布局文件 activity_expandablelv.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="vertical"><TextViewandroid:layout_width="match_parent"android:layout_height="wrap_content"android:gravity="center"android:padding="@dimen/dp10"android:text="扩展BaseExpandableListAdapter展示ExpandableListView"/><!--这个默认的GroupIndicator 还是直接置空吧，默认的太鸡肋--><ExpandableListViewandroid:id="@+id/elv_01"android:layout_width="match_parent"android:layout_height="match_parent"android:divider="#ff0000"android:dividerHeight="@dimen/dp2"android:groupIndicator="@null"></ExpandableListView>
</LinearLayout>

C 适配器 MyExpandableListAdapter.java

/*** Created by CnPeng on 2017/1/21.* <p>* 自定义ExpandableListAdapter展示ExpandableListView的内容*/public class MyExpandableListAdapter extends BaseExpandableListAdapter {private String[]   classes;private String[][] stuents;private Context    context;View.OnClickListener ivGoToChildClickListener;public MyExpandableListAdapter() {}public MyExpandableListAdapter(String[] classes, String[][] stuents, Context context,View.OnClickListener ivGoToChildClickListener) {this.classes = classes;this.stuents = stuents;this.context = context;this.ivGoToChildClickListener = ivGoToChildClickListener;}@Overridepublic int getGroupCount() {    //组的数量return classes.length;}@Overridepublic int getChildrenCount(int groupPosition) {    //某组中子项数量return stuents[groupPosition].length;}@Overridepublic Object getGroup(int groupPosition) {     //某组return classes[groupPosition];}@Overridepublic Object getChild(int groupPosition, int childPosition) {  //某子项return stuents[groupPosition][childPosition];}@Overridepublic long getGroupId(int groupPosition) {return groupPosition;}@Overridepublic long getChildId(int groupPosition, int childPosition) {return childPosition;}@Overridepublic View getGroupView(int groupPosition, boolean isExpanded, View convertView, ViewGroup parent) {GroupHold groupHold;if (convertView == null) {convertView = LayoutInflater.from(context).inflate(R.layout.item_elv_group, null);groupHold = new GroupHold();groupHold.tvGroupName = (TextView) convertView.findViewById(R.id.tv_groupName);groupHold.ivGoToChildLv = (ImageView) convertView.findViewById(R.id.iv_goToChildLV);convertView.setTag(groupHold);} else {groupHold = (GroupHold) convertView.getTag();}String groupName = classes[groupPosition];groupHold.tvGroupName.setText(groupName);//取消默认的groupIndicator后根据方法中传入的isExpand判断组是否展开并动态自定义指示器if (isExpanded) {   //如果组展开groupHold.ivGoToChildLv.setImageResource(R.drawable.delete);} else {groupHold.ivGoToChildLv.setImageResource(R.drawable.send_btn_add);}//setTag() 方法接收的类型是object ，所以可将position和converView先封装在Map中。Bundle中无法封装view,所以不用bundleMap<String, Object> tagMap = new HashMap<>();tagMap.put("groupPosition", groupPosition);tagMap.put("isExpanded", isExpanded);groupHold.ivGoToChildLv.setTag(tagMap);//图标的点击事件groupHold.ivGoToChildLv.setOnClickListener(ivGoToChildClickListener);return convertView;}@Overridepublic View getChildView(final int groupPosition, final int childPosition, boolean isLastChild, View convertView,ViewGroup parent) {ChildHold childHold;if (convertView == null) {convertView = LayoutInflater.from(context).inflate(R.layout.item_elv_child, null);childHold = new ChildHold();childHold.tvChildName = (TextView) convertView.findViewById(R.id.tv_elv_childName);childHold.cbElvChild = (CheckBox) convertView.findViewById(R.id.cb_elvChild);convertView.setTag(childHold);} else {childHold = (ChildHold) convertView.getTag();}String childName = stuents[groupPosition][childPosition];childHold.tvChildName.setText(childName);childHold.cbElvChild.setOnCheckedChangeListener(new CompoundButton.OnCheckedChangeListener() {@Overridepublic void onCheckedChanged(CompoundButton buttonView, boolean isChecked) {if (isChecked) {Toast.makeText(context, "条目选中:" + classes[groupPosition] + "的" +stuents[groupPosition][childPosition] + "被选中了", Toast.LENGTH_SHORT).show();} else {Toast.makeText(context, "条目选中:" + classes[groupPosition] + "的" +stuents[groupPosition][childPosition] + "被取消选中了", Toast.LENGTH_SHORT).show();}}});return convertView;}@Overridepublic boolean isChildSelectable(int groupPosition, int childPosition) {return true;    //默认返回false,改成true表示组中的子条目可以被点击选中}@Overridepublic boolean hasStableIds() {return true;}class GroupHold {TextView  tvGroupName;ImageView ivGoToChildLv;}class ChildHold {TextView tvChildName;CheckBox cbElvChild;}
}

D 分组的布局 item_elv_group.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="wrap_content"android:gravity="center_vertical"android:orientation="horizontal"><TextViewandroid:id="@+id/tv_groupName"android:layout_width="0dp"android:layout_height="wrap_content"android:layout_weight="1"android:padding="@dimen/dp10"android:text="班级"/><ImageViewandroid:id="@+id/iv_goToChildLV"android:layout_width="@dimen/dp40"android:layout_height="@dimen/dp20"android:src="@drawable/arrow"/>
</LinearLayout>

E 分组中子条目的布局文件 item_elv_child.xml

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"android:layout_width="match_parent"android:layout_height="match_parent"android:orientation="horizontal"android:paddingLeft="@dimen/dp15"><!--要取消CheckBox焦点，防止争抢条目的焦点--><CheckBoxandroid:id="@+id/cb_elvChild"android:layout_width="wrap_content"android:layout_height="wrap_content"android:focusable="false"/><TextViewandroid:id="@+id/tv_elv_childName"android:layout_width="match_parent"android:layout_height="wrap_content"android:padding="@dimen/dp10"/></LinearLayout>

5 总结：

A
groupIndicator 以及childIndicator 太鸡肋了，直接赋值为 @null 屏蔽掉吧

B
如果列表的条目中有强焦点的控件，如checkBox ，为了避免抢走条目焦点，需要取消他们的焦点：focusale=”false”

C
如果在Adapter中如果想知道当前分组的展开/收起状态，那么可以从 adpater 的 getGroupView() 方法中获取，其中一个参数就是isExpand；如果在activity 等中可以调用 isGroupExpandable(position)

D
setTag(object) 方法中的参数是object类型的，如果需要传递多个信息可以使用map 或者bundle等进行封装，但是bundle中不能封装view对象

E
ExpandListView 类中的 collapseGroup(position) 、expandGroup(position) 作用分别是收起 、展开 position位置的分组。

F
监听分组的展开/收起事件时使用 onGroupExpandListener();

G
监听分组的点击事件时使用 onGroupClickListener() , 该监听器默认返回false, 会去处理分组的展开/收起。如果我们点击后不需要处理 展开/收起 的事件就返回true.(返回true 表示事件被拦截)

H
在处理自定义的 groupIndicator 的点击事件时，使用到了回调。相关知识可以参考我的另一篇文章：http://www.jianshu.com/p/eb226c340450
