有这5小段代码在手,轻松实现数据可视化(P...

热度:65   发布时间:2023-09-06 12:18:49.0
要讲的是Matplotlib,一个强大的Python可视化库。一共5小段代码,轻松实现散点图、折线图、直方图、柱状图、箱线图,每段代码只有10行,也是再简单不过了吧!



数据可视化是数据科学家工作的一项主要任务。在项目早期阶段,通常会进行探索性数据分析(EDA)以获取对数据的理解和洞察,尤其对于大型高维的数据集,数据可视化着实有助于使数据关系更清晰易懂。



同时在项目结束时,以清晰、简洁和引人注目的方式展示最终结果也是非常重要的,因为受众往往是非技术性客户,只有这样,他们才更容易去理解。



Matplotlib是个很流行的Python库,可以轻松实现数据可视化。但是,每次执行新项目的绘图时,设置数据、参数、图形的过程都非常的繁琐。 在本文中,我们将着眼于5种数据可视化方法,用Python的Matplotlib库实现一些快速而简单的功能。

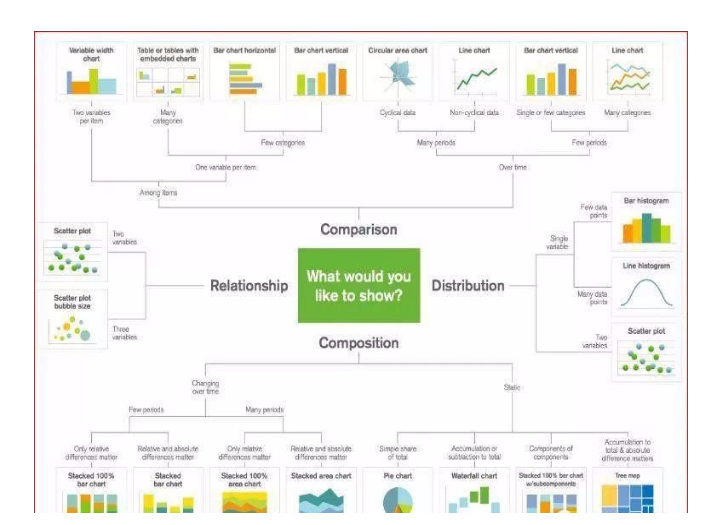

首先,请大家看看这张大的地图,它能指引你根据不同情况,选择正确的可视化方法:



有这5小段代码在手,轻松实现数据可视化(P...



根据情况选择适当的数据可视化技术



散点图



散点图非常适合展现两个变量间关系,因为,图中可以直接看出数据的原始分布。还可以通过设置不同的颜色,轻松地查看不同组数据间的关系,如下图所示。那如果想要可视化三个变量之间的关系呢?没问题!只需再添加一个参数(如点的大小)来表示第三个变量就可以了,如下面第二个图所示。

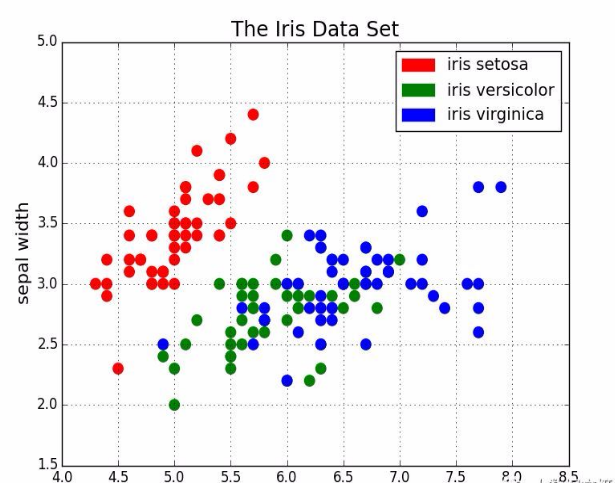

有这5小段代码在手,轻松实现数据可视化(P...



以颜色分组的散点图

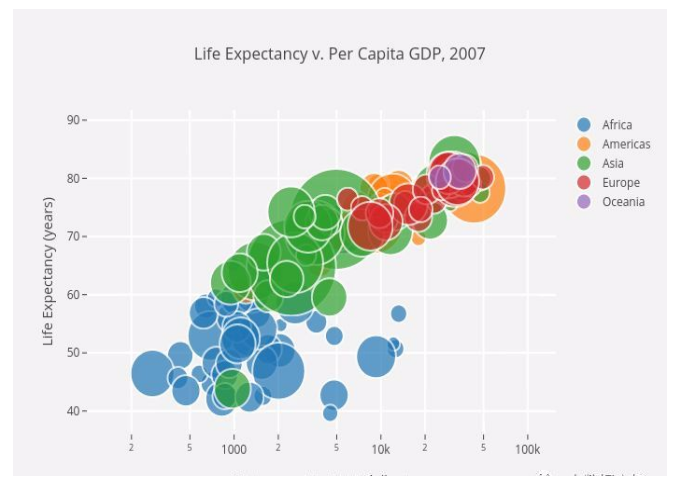

有这5小段代码在手,轻松实现数据可视化(P...



加入新维度:圆圈大小



现在来写代码。首先导入Matplotlib库的pyplot子库,并命名为plt。使用 plt.subplots()命令创建一个新的图。将x轴和y轴数据传递给相应数组x_data和y_data,然后将数组和其他参数传递给ax.scatter()以绘制散点图。我们还可以设置点的大小、颜色和alpha透明度,甚至将y轴设置成对数坐标。最后再为该图设置好必要的标题和轴标签。这个函数轻松地实现了端到端的绘图!



[size=0.85em]import matplotlib.pyplot as plt
import numpy as np

def scatterplot(x_data, y_data, x_label="", y_label="", title="", color = "r", yscale_log=False):

# Create the plot object
_, ax = plt.subplots()

# Plot the data, set the size (s), color and transparency (alpha)
# of the points
ax.scatter(x_data, y_data, s = 10, color = color, alpha = 0.75)

if yscale_log == True:
ax.set_yscale('log')

# Label the axes and provide a title
ax.set_title(title)
ax.set_xlabel(x_label)
ax.set_ylabel(y_label)



折线图



如果一个变量随着另一个变量的变化而大幅度变化(具有很高的协方差),为了清楚地看出变量间的关系,最好使用折线图。例如,根据下图,我们能清楚地看出,不同专业获得学士学位的人群中,女性所占的百分比随时间变化产生很大变化。



此时,若用散点图绘制,数据点容易成簇,显得非常混乱,很难看出数据本身的意义。而折线图就再合适不过了,因为它基本上反映出两个变量(女性占比和时间)协方差的大体情况。同样,也可使用不同颜色来对多组数据分组。

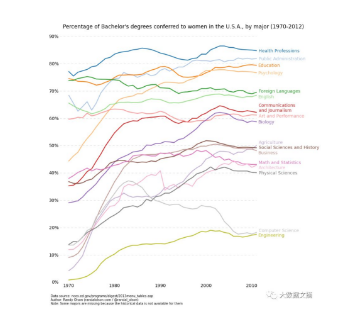

有这5小段代码在手,轻松实现数据可视化(P...



女性获得学士学位的百分比(美国)



代码与散点图类似,只是一些微小的参数改动。



[size=0.85em]def lineplot(x_data, y_data, x_label="", y_label="", title=""):
# Create the plot object
_, ax = plt.subplots()

# Plot the best fit line, set the linewidth (lw), color and
# transparency (alpha) of the line
ax.plot(x_data, y_data, lw = 2, color = '#539caf', alpha = 1)

# Label the axes and provide a title
ax.set_title(title)
ax.set_xlabel(x_label)
ax.set_ylabel(y_label)



直方图

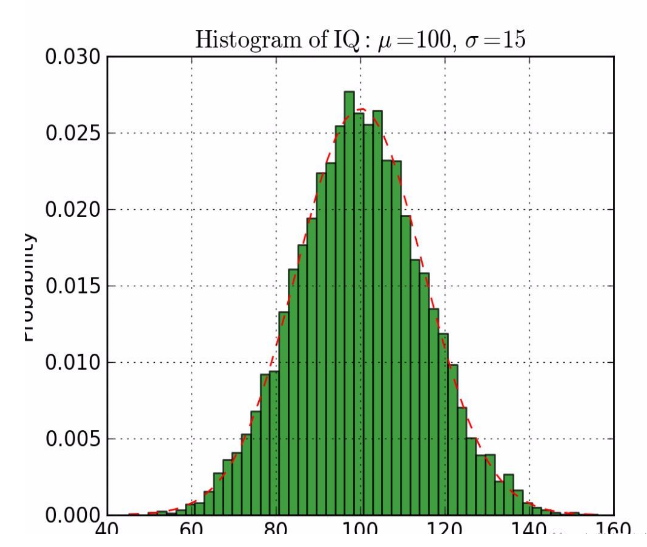

直方图适合查看(或发现)数据分布。下图为不同IQ人群所占比例的直方图。从中可以清楚地看出中心期望值和中位数,看出它遵循正态分布。使用直方图(而不是散点图)可以清楚地显示出不同组数据频率之间的相对差异。而且,分组(使数据离散化)有助于看出“更宏观的分布”,若使用未被离散化的数据点,可能会产生大量数据噪声,从而很难看出数据的真实分布。

有这5小段代码在手,轻松实现数据可视化(P...



正态分布的IQ



下面是用Matplotlib库创建直方图的代码。这里有两个参数需要注意。第一个参数是n_bins参数,用于控制直方图的离散度。一方面,更多的分组数能提供更详细的信息,但可能会引入数据噪声使结果偏离宏观分布;另一方面,更少的分组数能提供更宏观的数据“鸟瞰”,在不需要太多细节的情况下能更全面地了解数据整体情况。第二个参数是累积参数cumulative,是一个布尔值,通过它控制直方图是否累积,也就是选择使用概率密度函数(PDF)还是累积密度函数(CDF)。



[size=0.85em]def histogram(data, n_bins, cumulative=False, x_label = "", y_label = "", title = ""):
_, ax = plt.subplots()
ax.hist(data, n_bins = n_bins, cumulative = cumulative, color = '#539caf')
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)

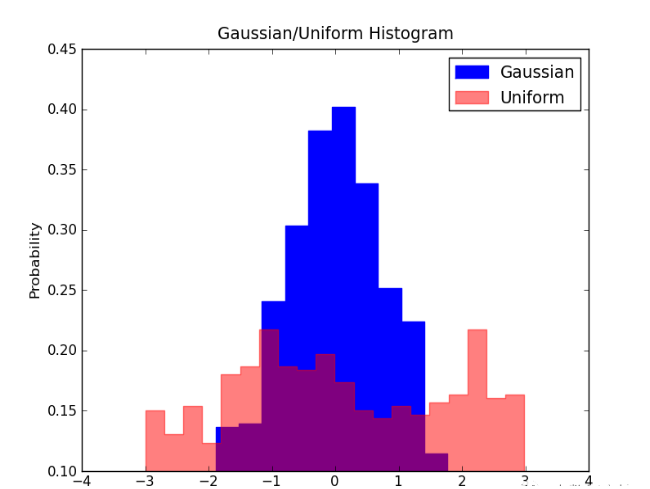

如果要比较数据中两个变量的分布情况该怎么办呢?有些人可能会认为,必须要制作两个独立的直方图将它们并排放在一起进行比较。但实际上,有更好的方法:用不同透明度实现直方图的叠加。比如下图,将均匀分布透明度设置为0.5,以便看清后面的正态分布。这样,用户就可以在同一张图上查看两个变量的分布了。



有这5小段代码在手,轻松实现数据可视化(P...



叠加直方图



在实现叠加直方图的代码中需要设置以下几个参数:



  • 设置水平范围,以适应两种可变分布;
  • 根据这个范围和期望的分组数量,计算并设置组距;
  • 设置其中一个变量具有更高透明度,以便在一张图上显示两个分布。


[size=0.85em]# Overlay 2 histograms to compare them
def overlaid_histogram(data1, data2, n_bins = 0, data1_name="", data1_color="#539caf", data2_name="", data2_color="#7663b0", x_label="", y_label="", title=""):
# Set the bounds for the bins so that the two distributions are fairly compared
max_nbins = 10
data_range = [min(min(data1), min(data2)), max(max(data1), max(data2))]
binwidth = (data_range[1] - data_range[0]) / max_nbins


if n_bins == 0
bins = np.arange(data_range[0], data_range[1] + binwidth, binwidth)
else:
bins = n_bins

# Create the plot
_, ax = plt.subplots()
ax.hist(data1, bins = bins, color = data1_color, alpha = 1, label = data1_name)
ax.hist(data2, bins = bins, color = data2_color, alpha = 0.75, label = data2_name)
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)
ax.legend(loc = 'best')



柱状图



柱状图适用于对类别较少(<10个)的分类数据进行可视化。但在类别太多时,图中的柱体就会容易堆在一起,显得非常乱,对数据的理解造成困难。柱状图适合于分类数据的原因,一是能根据柱体的高度(即长短)轻松地看出类别之间的差异,二是很容易将不同类别加以区分,甚至赋予不同颜色。以下介绍三种类型的柱状图:常规柱状图,分组柱状图和堆积柱状图。参考代码来看详细的说明。

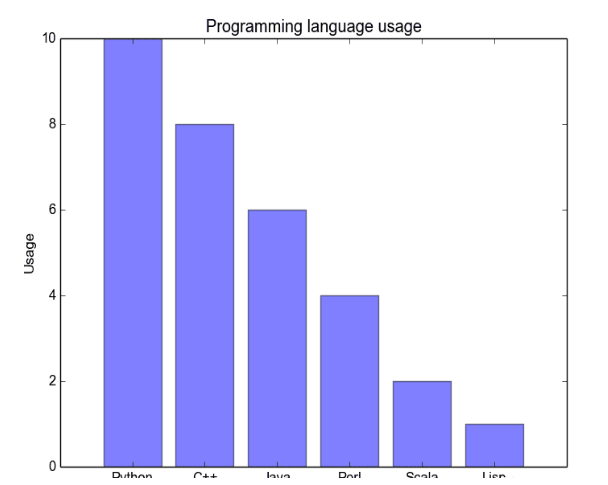

常规柱状图,如下图所示。代码中,barplot()函数的x_data参数表示x轴坐标,y_data代表y轴(柱体的高度)坐标,yerr表示在每个柱体顶部中央显示的标准偏差线。

有这5小段代码在手,轻松实现数据可视化(P...

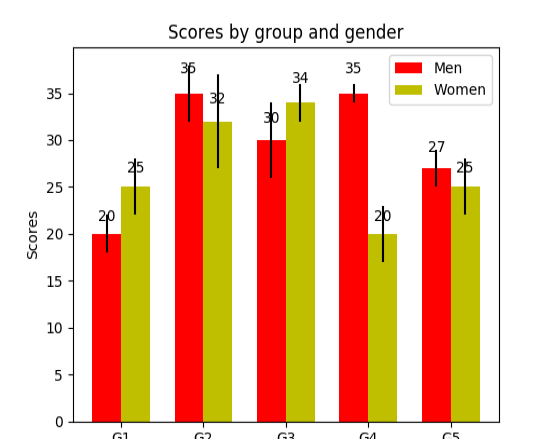

分组柱状图,如下图所示。它允许对多个分类变量进行对比。如图所示,两组关系其一是分数与组(组G1,G2,...等)的关系,其二是用颜色区分的性别之间的关系。代码中,y_data_list是一个列表,其中又包含多个子列表,每个子列表代表一个组。对每个列表赋予x坐标,循环遍历其中的每个子列表,设置成不同颜色,绘制出分组柱状图。

有这5小段代码在手,轻松实现数据可视化(P...

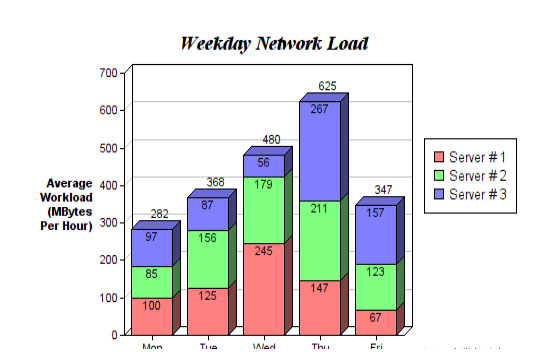

堆积柱状图,适合可视化含有子分类的分类数据。下面这张图是用堆积柱状图展示的日常服务器负载情况统计。使用不同颜色进行堆叠,对不同服务器之间进行比较,从而能查看并了解每天中哪台服务器的工作效率最高,负载具体为多少。代码与柱状图样式相同,同样为循环遍历每个组,只是这次是在旧柱体基础上堆叠,而不是在其旁边绘制新柱体。



有这5小段代码在手,轻松实现数据可视化(P...





以下是三种堆积柱状图的代码:



[size=0.85em]def barplot(x_data, y_data, error_data, x_label="", y_label="", title=""):
_, ax = plt.subplots()
# Draw bars, position them in the center of the tick mark on the x-axis
ax.bar(x_data, y_data, color = '#539caf', align = 'center')
# Draw error bars to show standard deviation, set ls to 'none'
# to remove line between points
ax.errorbar(x_data, y_data, yerr = error_data, color = '#297083', ls = 'none', lw = 2, capthick = 2)
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)


[size=0.85em]def stackedbarplot(x_data, y_data_list, colors, y_data_names="", x_label="", y_label="", title=""):
_, ax = plt.subplots()
# Draw bars, one category at a time
for i in range(0, len(y_data_list)):
if i == 0:
ax.bar(x_data, y_data_list, color = colors, align = 'center', label = y_data_names)
else:
# For each category after the first, the bottom of the
# bar will be the top of the last category
ax.bar(x_data, y_data_list, color = colors, bottom = y_data_list[i - 1], align = 'center', label = y_data_names)
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)
ax.legend(loc = 'upper right')



[size=0.85em]def groupedbarplot(x_data, y_data_list, colors, y_data_names="", x_label="", y_label="", title=""):
_, ax = plt.subplots()
# Total width for all bars at one x location
total_width = 0.8
# Width of each individual bar
ind_width = total_width / len(y_data_list)
# This centers each cluster of bars about the x tick mark
alteration = np.arange(-(total_width/2), total_width/2, ind_width)

# Draw bars, one category at a time
for i in range(0, len(y_data_list)):
# Move the bar to the right on the x-axis so it doesn't
# overlap with previously drawn ones
ax.bar(x_data + alteration, y_data_list, color = colors, label = y_data_names, width = ind_width)
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)
ax.legend(loc = 'upper right')



箱线图



前文介绍的直方图非常适合于对变量分布的可视化。但是,如果想要将更多的变量信息可视化呢?比如要清楚地看出标准差,或者一些情况下,中位数与平均值存在很大差异,因此是存在很多异常值呢还是数据分布本身就向一端偏移呢?

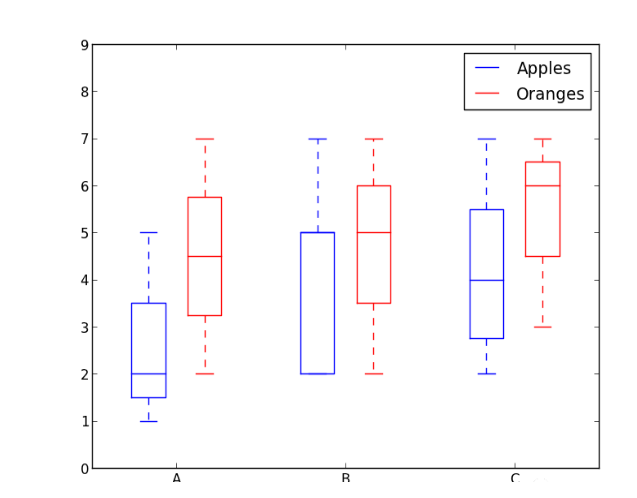

这里,箱线图就可以表示出上述的所有信息。箱体的底部和顶部分别为第一和第三四分位数(即数据的25%和75%),箱体内的横线为第二四分位数(即中位数)。箱体上下的延伸线(即T型虚线)表示数据的上下限。



有这5小段代码在手,轻松实现数据可视化(P...





由于箱形图是为每个组或变量绘制的,因此设置起来非常容易。x_data是组或变量的列表,x_data中的每个值对应于y_data中的一列值(一个列向量)。用Matplotlib库的函数boxplot()为y_data的每列值(每个列向量)生成一个箱形,然后设定箱线图中的各个参数就可以了。



[size=0.85em]def boxplot(x_data, y_data, base_color="#539caf", median_color="#297083", x_label="", y_label="", title=""):
_, ax = plt.subplots()

# Draw boxplots, specifying desired style
ax.boxplot(y_data
# patch_artist must be True to control box fill
, patch_artist = True
# Properties of median line
, medianprops = {'color': median_color}
# Properties of box
, boxprops = {'color': base_color, 'facecolor': base_color}
# Properties of whiskers
, whiskerprops = {'color': base_color}
# Properties of whisker caps
, capprops = {'color': base_color})

# By default, the tick label starts at 1 and increments by 1 for
# each box drawn. This sets the labels to the ones we want
ax.set_xticklabels(x_data)
ax.set_ylabel(y_label)
ax.set_xlabel(x_label)
ax.set_title(title)



这就是可供你使用的Matplotlib库的5个快速简单的数据可视化方法了!将功能和方法包装成函数,总是会使代码的编写和阅读都变的更简单!希望这篇文章能对你有所帮助,希望你能从中学到知识!如果喜欢就点个赞吧!
