在Android开发过程中，Binder的身影无处无处不在，我们编写的程序都使用过Binder机制（例如startActivity的执行过程）但是请问你知道什么是Binder么？在开发过程中你察觉到它的存在了么？Biner翻译过来是“胶水“的意思，这个翻译分形象。Binder的主要工作就是淡化了进程边界，淡化了进程间通信的过程。
本篇文章将以MediaPlayerService为例，来讲解系统服务的获取过程（getService）。文章会分为两个部分进行讲解，分别是客户端MediaPlayerService请求获取服务和服务端ServiceManager处理请求，先来学习第一部分。
1.客户端MediaPlayerService请求获取服务
要想获取MediaPlayerService，需要先调用getMediaPlayerService函数，如下所示。 frameworks/av/media/libmedia/IMediaDeathNotifier.cpp
IMediaDeathNotifier::getMediaPlayerService()
{ALOGV("getMediaPlayerService");Mutex::Autolock _l(sServiceLock);if (sMediaPlayerService == 0) {sp<IServiceManager> sm = defaultServiceManager();//1sp<IBinder> binder;do {binder = sm->getService(String16("media.player"));//2if (binder != 0) {//3break;}ALOGW("Media player service not published, waiting...");usleep(500000); //4} while (true);if (sDeathNotifier == NULL) {sDeathNotifier = new DeathNotifier();}binder->linkToDeath(sDeathNotifier);sMediaPlayerService = interface_cast<IMediaPlayerService>(binder);//5}ALOGE_IF(sMediaPlayerService == 0, "no media player service!?");return sMediaPlayerService;
}
注释1处的defaultServiceManager返回的是BpServiceManager，注释2处获取名为”media.player”的系统服务（MediaPlayerService），返回的值为BpBinder。由于这个时候MediaPlayerService可能还没有向ServiceManager注册，那么就不能满足注释3的条件，在注释4处休眠0.5s后继续调用getService函数，直到获取服务对应的为止。 注释5处的interface_cast函数用于将BpBinder转换成BpMediaPlayerService，其原理就是通过BpBinder的handle来找到对应的服务，即BpMediaPlayerService。
注释2处的获取服务是本文的重点，BpServiceManager的getService函数如下所示。
frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
virtual sp<IBinder> getService(const String16& name) const{...int n = 0;while (uptimeMillis() < timeout) {n++;if (isVendorService) {ALOGI("Waiting for vendor service %s...", String8(name).string());CallStack stack(LOG_TAG);} else if (n%10 == 0) {ALOGI("Waiting for service %s...", String8(name).string());}usleep(1000*sleepTime);sp<IBinder> svc = checkService(name);//1if (svc != NULL) return svc;}ALOGW("Service %s didn't start. Returning NULL", String8(name).string());return NULL;}
getService函数中主要做的事就是循环的查询服务是否存在，如果不存在就继续查询，查询服务用到了注释1处的checkService函数，代码如下所示。
frameworks/native/libs/binder/IServiceManager.cpp::BpServiceManager
virtual sp<IBinder> checkService( const String16& name) const{Parcel data, reply;//1data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());data.writeString16(name);//2remote()->transact(CHECK_SERVICE_TRANSACTION, data, &reply);//3return reply.readStrongBinder();}
注释1处的data，它出现在BpServiceManager的addService函数中，data是一个数据包，后面会不断的将数据写入到data中。注释2处将字符串"media.player"写入到data中。 注释3处的remote()指的是mRemote，也就是BpBinder，BpBinder的transact函数如下所示。
frameworks/native/libs/binder/BpBinder.cpp
status_t BpBinder::transact(uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{if (mAlive) {status_t status = IPCThreadState::self()->transact(mHandle, code, data, reply, flags);if (status == DEAD_OBJECT) mAlive = 0;return status;}return DEAD_OBJECT;
}
BpBinder将逻辑处理交给IPCThreadState，IPCThreadState::self()会创建创建IPCThreadState，IPCThreadState的transact函数如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::transact(int32_t handle,uint32_t code, const Parcel& data,Parcel* reply, uint32_t flags)
{status_t err;flags |= TF_ACCEPT_FDS;...err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);//1if (err != NO_ERROR) {if (reply) reply->setError(err);return (mLastError = err);}if ((flags & TF_ONE_WAY) == 0) {...if (reply) {err = waitForResponse(reply);//2} else {Parcel fakeReply;err = waitForResponse(&fakeReply);}...} else {//不需要等待reply的分支err = waitForResponse(NULL, NULL);}return err;
}
调用BpBinder的transact函数实际上就是调用IPCThreadState的transact函数。注释1处的writeTransactionData函数用于传输数据，其中第一个参数BC_TRANSACTION代表向Binder驱动发送命令协议。 注释1处的writeTransactionData用于准备发送的数据，其内部会将BC_TRANSACTION和binder_transaction_data结构体写入到mOut中。 接着查看waitForResponse函数做了什么，代码如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{uint32_t cmd;int32_t err;while (1) {if ((err=talkWithDriver()) < NO_ERROR) break;//1err = mIn.errorCheck();if (err < NO_ERROR) break;if (mIn.dataAvail() == 0) continue;cmd = (uint32_t)mIn.readInt32();IF_LOG_COMMANDS() {alog << "Processing waitForResponse Command: "<< getReturnString(cmd) << endl;}switch (cmd) {case BR_TRANSACTION_COMPLETE:if (!reply && !acquireResult) goto finish;break;...default://处理各种命令协议err = executeCommand(cmd);if (err != NO_ERROR) goto finish;break;}
}
finish:...return err;
}
注释1处的talkWithDriver函数的内部通过ioctl与Binder驱动进行通信，代码如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp
status_t IPCThreadState::talkWithDriver(bool doReceive)
{if (mProcess->mDriverFD <= 0) {return -EBADF;}//和Binder驱动通信的结构体binder_write_read bwr; //1//mIn是否有可读的数据，接收的数据存储在mInconst bool needRead = mIn.dataPosition() >= mIn.dataSize();const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;bwr.write_size = outAvail;bwr.write_buffer = (uintptr_t)mOut.data();//2//这时doReceive的值为trueif (doReceive && needRead) {bwr.read_size = mIn.dataCapacity();bwr.read_buffer = (uintptr_t)mIn.data();//3} else {bwr.read_size = 0;bwr.read_buffer = 0;}...if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;bwr.write_consumed = 0;bwr.read_consumed = 0;status_t err;do {IF_LOG_COMMANDS() {alog << "About to read/write, write size = " << mOut.dataSize() << endl;}
#if defined(__ANDROID__)if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)//4err = NO_ERROR;elseerr = -errno;
#elseerr = INVALID_OPERATION;
#endif...} while (err == -EINTR);...return err;
}

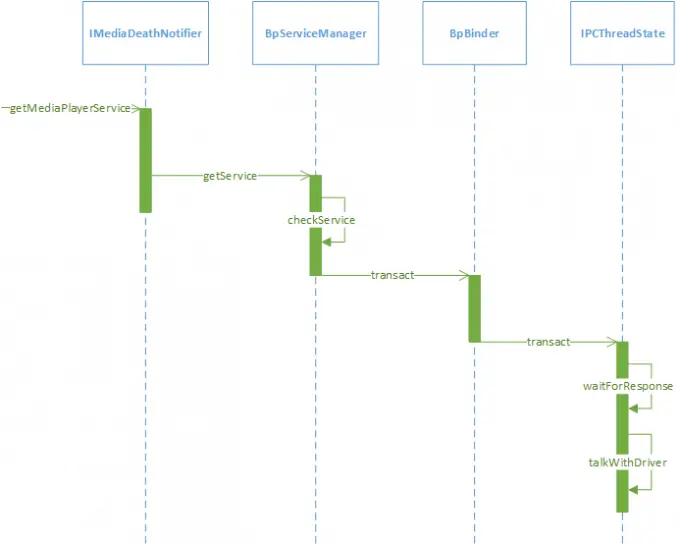

注释1处的 binder_write_read是和Binder驱动通信的结构体，在注释2和3处将mOut、mIn赋值给binder_write_read的相应字段，最终通过注释4处的ioctl函数和Binder驱动进行通信。这一过程的时序图如下所示。

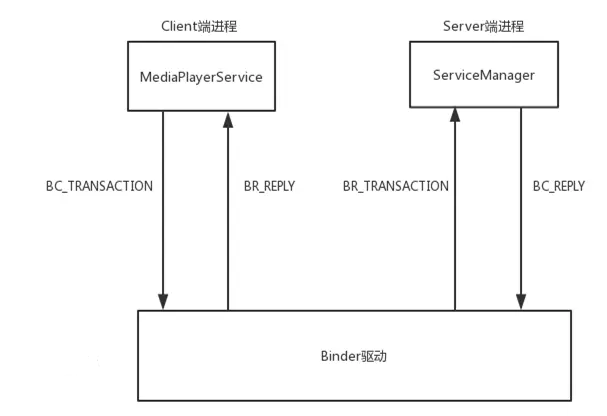

这时我们需要查看这张图：
从这张简化的流程图可以看出，我们当前分析的是客户端进程的流程，当MediaPlayerService向Binder驱动发送BC_TRANSACTION命令后，Binder驱动会向ServiceManager发送BR_TRANSACTION命令，接下来我们来查看服务端ServiceManager是如何处理获取服务这一请求的。
2.服务端ServiceManager处理请求
说到服务端ServiceManager处理请求，不得不说到ServiceManager的启动过程。 这里简单回顾servicemanager的入口函数，如下所示。
frameworks/native/cmds/servicemanager/service_manager.c
int main(int argc, char** argv)
{...bs = binder_open(driver, 128*1024);...if (binder_become_context_manager(bs)) {ALOGE("cannot become context manager (%s)\n", strerror(errno));return -1;}...if (getcon(&service_manager_context) != 0) {ALOGE("SELinux: Failed to acquire service_manager context. Aborting.\n");abort();}binder_loop(bs, svcmgr_handler);//1return 0;
}
main函数主要做了三件事，其中最后一件事就是调用binder_loop函数，这里需要注意，它的第二个参数为svcmgr_handler，后面会再次提到svcmgr_handler。 binder_loop函数如下所示。
frameworks/native/cmds/servicemanager/binder.c
void binder_loop(struct binder_state *bs, binder_handler func)
{
...for (;;) {bwr.read_size = sizeof(readbuf);bwr.read_consumed = 0;bwr.read_buffer = (uintptr_t) readbuf;res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);if (res < 0) {ALOGE("binder_loop: ioctl failed (%s)\n", strerror(errno));break;}res = binder_parse(bs, 0, (uintptr_t) readbuf, bwr.read_consumed, func);if (res == 0) {ALOGE("binder_loop: unexpected reply?!\n");break;}if (res < 0) {ALOGE("binder_loop: io error %d %s\n", res, strerror(errno));break;}}
}
在无限循环中不断的调用ioctl函数，它不断的使用BINDER_WRITE_READ指令查询Binder驱动中是否有新的请求，如果有就交给binder_parse函数处理。如果没有，当前线程就会在Binder驱动中睡眠，等待新的进程间通信请求。 binder_parse函数如下所示。
frameworks/native/cmds/servicemanager/binder.c
int binder_parse(struct binder_state *bs, struct binder_io *bio,uintptr_t ptr, size_t size, binder_handler func)
{int r = 1;uintptr_t end = ptr + (uintptr_t) size;while (ptr < end) {uint32_t cmd = *(uint32_t *) ptr;ptr += sizeof(uint32_t);
#if TRACEfprintf(stderr,"%s:\n", cmd_name(cmd));
#endifswitch(cmd) {...case BR_TRANSACTION: {struct binder_transaction_data *txn = (struct binder_transaction_data *) ptr;if ((end - ptr) < sizeof(*txn)) {ALOGE("parse: txn too small!\n");return -1;}binder_dump_txn(txn);if (func) {unsigned rdata[256/4];struct binder_io msg;struct binder_io reply;int res;bio_init(&reply, rdata, sizeof(rdata), 4);bio_init_from_txn(&msg, txn);res = func(bs, txn, &msg, &reply);//1if (txn->flags & TF_ONE_WAY) {binder_free_buffer(bs, txn->data.ptr.buffer);} else {binder_send_reply(bs, &reply, txn->data.ptr.buffer, res);}}ptr += sizeof(*txn);break;}...}return r;
}
这里截取了BR_TRANSACTION命令的处理部分，注释1出的func通过一路传递指向的是svcmgr_handler，svcmgr_handler函数如下所示。
frameworks/native/cmds/servicemanager/service_manager.c
int svcmgr_handler(struct binder_state *bs,struct binder_transaction_data *txn,struct binder_io *msg,struct binder_io *reply)
{...switch(txn->code) {case SVC_MGR_GET_SERVICE:case SVC_MGR_CHECK_SERVICE:s = bio_get_string16(msg, &len);if (s == NULL) {return -1;}handle = do_find_service(s, len, txn->sender_euid, txn->sender_pid);if (!handle)break;bio_put_ref(reply, handle);return 0;...default:ALOGE("unknown code %d\n", txn->code);return -1;}bio_put_uint32(reply, 0);return 0;
}
当要获取服务时，会调用do_find_service函数，代码如下所示。
frameworks/native/cmds/servicemanager/service_manager.c
uint32_t do_find_service(const uint16_t *s, size_t len, uid_t uid, pid_t spid)
{struct svcinfo *si = find_svc(s, len);//1if (!si || !si->handle) {return 0;}if (!si->allow_isolated) {uid_t appid = uid % AID_USER;if (appid >= AID_ISOLATED_START && appid <= AID_ISOLATED_END) {return 0;}}if (!svc_can_find(s, len, spid, uid)) {return 0;}return si->handle;
}
注释1处的find_svc函数用于查询服务，返回的svcinfo是一个结构体，其内部包含了服务的handle值，最终会返回服务的handle值。接着来看find_svc函数：
frameworks/native/cmds/servicemanager/service_manager.c
struct svcinfo *find_svc(const uint16_t *s16, size_t len)
{struct svcinfo *si;for (si = svclist; si; si = si->next) {if ((len == si->len) &&!memcmp(s16, si->name, len * sizeof(uint16_t))) {return si;}}return NULL;
}
系统服务的注册流程中，在Kernel Binder中会调用do_add_service函数，其内部会将包含服务名和handle值的svcinfo保存到svclist列表中。同样的，在获取服务的流程中，find_svc函数中会遍历svclist列表，根据服务名查找对应服务是否已经注册，如果已经注册就会返回对应的svcinfo，如果没有注册就返回NULL。
