GNS3 Windows安装

热度:92   发布时间:2024-02-23 19:46:51.0

目录

简介#

支持的操作系统#

最低要求#

推荐要求#

优化的要求#

影片#

下载GNS3多合一安装程序#

安装GNS3 #




简介#

本文档说明了如何使用Windows环境安装GNS3。你将学到如何:

  • 下载所需的软件
  • 安装必备软件和可选软件

支持的操作系统#

GNS3支持以下Windows操作系统:

  • Windows 7 SP1(64位)
  • Windows 8(64位)
  • Windows 10(64位)
  • Windows Server 2012(64位)
  • Windows Server 2016(64位)

注意:本指南未讨论32位版本。对于32位CPU或更旧的操作系统,请阅读此文档。

最低要求#

以下是Windows GNS3环境的最低要求:

项目 需求
操作系统 Windows 7(64位)或更高版本
处理器 2个或更多逻辑核心
虚拟化 需要虚拟化扩展。您可能需要通过计算机的BIOS启用它。
记忆 4 GB内存
存储 1 GB可用空间(Windows安装小于200 MB)。
补充说明 您可能需要用于操作系统和设备映像的其他存储。

重要

此处列出的硬件要求是小型GNS3环境的最低要求。如果要使用许多设备创建复杂的环境,则硬件需求将增加。

推荐要求#

以下是Windows GNS3环境的建议要求:

项目 需求
操作系统 Windows 7(64位)或更高版本
处理器 4个或更多逻辑内核-AMD-V / RVI系列或Intel VT-X / EPT
虚拟化 需要虚拟化扩展。您可能需要通过计算机的BIOS启用它。
记忆 16 GB RAM
存储 具有35 GB可用空间的固态驱动器(SDD)
补充说明 虚拟化设备需要占用大量处理器和内存。更多更好,但配置正确的设备将胜过RAM和处理能力。

建议在小型GNS3环境中使用此处列出的硬件要求。如果要使用许多设备创建复杂的环境,则硬件需求将增加。

优化的要求#

以下是Windows GNS3环境的最佳要求:

项目 需求
操作系统 Windows 7(64位)或更高版本
处理器 酷睿i7或i9英特尔CPU / R7或R9 AMD CPU / 8个或更多逻辑内核-AMD-V / RVI系列或英特尔VT-X / EPT
虚拟化 需要虚拟化扩展。您将需要通过计算机的BIOS启用此功能。
记忆 32 GB内存
存储 具有80 GB可用空间的固态驱动器(SDD)
补充说明 虚拟化设备需要占用大量处理器和内存。越多越好,但正确配置的设备会胜过RAM和处理能力。

如果要使用许多设备创建复杂的环境,则硬件需求将增加。

影片#

  • 视频:https://www.youtube.com/watch?v = x9pGYyEqLYs
  • 视频:https://www.youtube.com/watch?v = lFEDmM_lsxI

下载GNS3多合一安装程序#

请按照以下步骤将GNS3下载到您的MAC。使用网络浏览器,浏览到https://gns3.com并单击免费下载链接:

如果您尚未在GNS3网站上注册,请创建一个帐户,然后单击“创建帐户并继续”

或者,如果您已经有一个帐户,请单击“登录”,填写您的详细信息,然后单击“登录并继续”

登录后,将提示您选择要下载的GNS3版本。在本指南中,我们将选择Windows安装。单击下载按钮以下载GNS3多合一软件包。

GNS3可执行文件的大小约为85MB。下载所需的时间取决于您的Internet连接速度。

下载的GNS3文件是可执行的Windows文件。如果您在下载时遇到问题,请确保您的安全策略(例如防火墙和防病毒规则)允许下载.exe文件。

GNS3多合一软件包将自动下载到您的PC。

您还可以选择下载免费版本的SolarWinds Network Engineers Toolkit(这是完整Pro版本的子集)。

安装GNS3 #

请按照以下步骤在本地Windows PC上下载GNS3。

本指南仅讨论本地Windows安装(Dynamips)。如果您使用的是GNS3 VM,请参阅GNS3 VM安装指南。

在Windows资源管理器中导航到“下载”文件夹,然后双击GNS3-2.2.0-all-in-one-regular.exe文件:

如果已将浏览器配置为将文件下载到默认下载目录的其他目录,请在该目录中查找GNS3-2.2.0-all-in-one-regular.exe文件(或下载的文件版本)。

如果显示,请单击“运行”按钮以开始GNS3安装(无法对此进行UAC提示的屏幕截图,但允许继续安装)

GNS安装过程将运行多个安装向导。如果该进程似乎已停止,请检查是否已打开其他窗口在等待您的输入。

显示GNS3安装向导。单击下一步>开始安装:

GNS3是根据GNU通用公共许可证版本3发行的免费开源软件。请阅读许可协议,如果您同意其中的内容,请单击“我同意”按钮以继续安装:

选择GNS3快捷方式的“开始菜单”文件夹。默认为GNS3文件夹。单击下一步>继续安装:

GNS3捆绑了各种必备软件和可选软件。默认情况下,将选择大多数软件进行安装,但是您可以决定仅安装特定软件。

如果不确定,请将所有软件选择保留为默认选择,然后单击下一步>继续安装:

Windows 10的最新版本与WinPcap有关。如果Wireshark尝试在GNS3拓扑中使用时挂起,请考虑改用Npcap。可以在本文档的下方找到说明。

这是软件的简要说明:

项目 需要 描述
WinPCAP 需要 将GNS3连接到您的计算机网络所必需。由Cloud和NAT节点使用,以允许您的项目与外界通信。
NP帽 可选的 WinPCAP的现代替代产品可以解决Win10的问题,但未经过WinPCAP的测试。如果不使用WinPcap使用Npcap,请选择“ WinPcap API兼容模式”选项来安装Npcap。如果选择该选项,则Npcap可以与WinPcap共存。
Wireshark 推荐的 允许您捕获和查看节点之间发送的网络流量。
Dynamips 需要 使用Cisco路由器运行GNS3的本地安装时需要。仅在要专门使用GNS3 VM时才取消选择。
QEMU 3.1.0和0.11.0 可选的 一种用于模拟完整计算机的计算机模拟器,例如可以是Linux。为了支持旧的ASA设备,安装了较旧的Qemu版本0.11.0。建议改用GNS3 VM。
VPCS 推荐的 一个非常轻巧的PC模拟器,支持ping和traceroute等基本命令
Cpulimit 可选的 在某些情况下(例如,使用旧的ASA设备),用于避免QEMU使用100%的CPU(运行时)
GNS3 需要 核心的GNS3软件。这始终是必需的。
TightVNC查看器 推荐的 用于连接到设备图形用户界面的VNC客户端。
太阳能腻子 推荐的 新的默认控制台应用程序。
观看者 推荐的 预装有qemu-spice的Qemu桌面VM的备用显示器。
英特尔硬件加速管理器(HAXM) 可选的 仅在使用Hyper-V的具有Intel CPU(且已启用VT-X)的系统上可用。用于Android仿真以及QEMU的硬件加速。

选择安装位置。默认位置是C:\Program Files\GNS3。然后点击安装

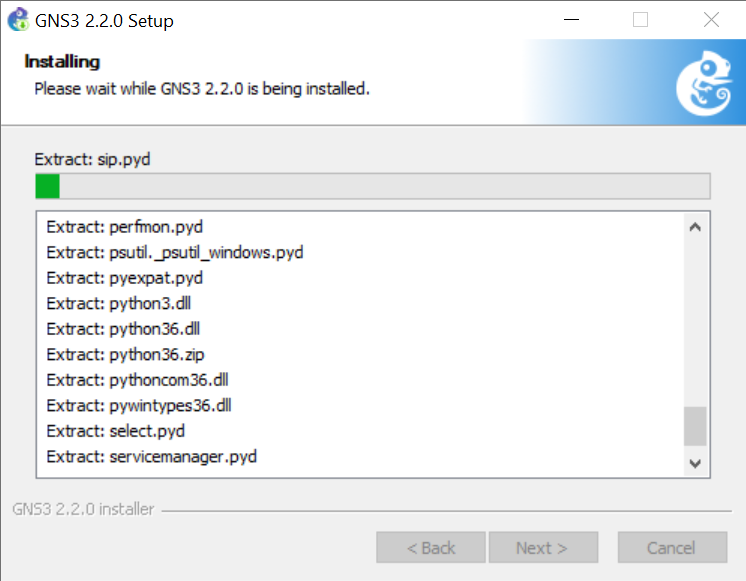

显示的输出将取决于您选择安装的内容。

  • 如果您是GNS3的新手,并且这是新安装,请转到下一步。
  • 有关WinPCAP安装说明,请转到下一步。
  • 有关Wireshark安装说明
  • 对于SolarWinds Response Time Viewer安装说明
  • 对于GNS3安装说明

如果已安装WinPcap,则会显示警告消息。不必重新安装WinPcap。如果您不想重新安装WinPcap,请单击“取消”,然后直接转到下一步。单击“确定”继续重新安装WinPcap:

显示WinPcap安装向导。单击下一步>继续安装:

显示WinPcap许可协议。阅读协议,如果同意,请单击“我同意”按钮以继续安装:

选中复选框在启动时自动启动WinPcap驱动程序,然后单击Install

WinPcap安装继续。单击完成以完成安装:

如果选择应安装Wireshark,则GNS3安装软件将下载Wireshark安装文件。等待过程完成:

然后,GNS3将执行无提示安装Wireshark。等待过程完成:

一旦安装了核心GNS3软件(和任何可选的选定项目),请单击下一步。

可选:如果您有兴趣,请安装Solarwinds标准工具集。这是免费评估(价值200美元)。否则,选择,然后单击下一步>继续:

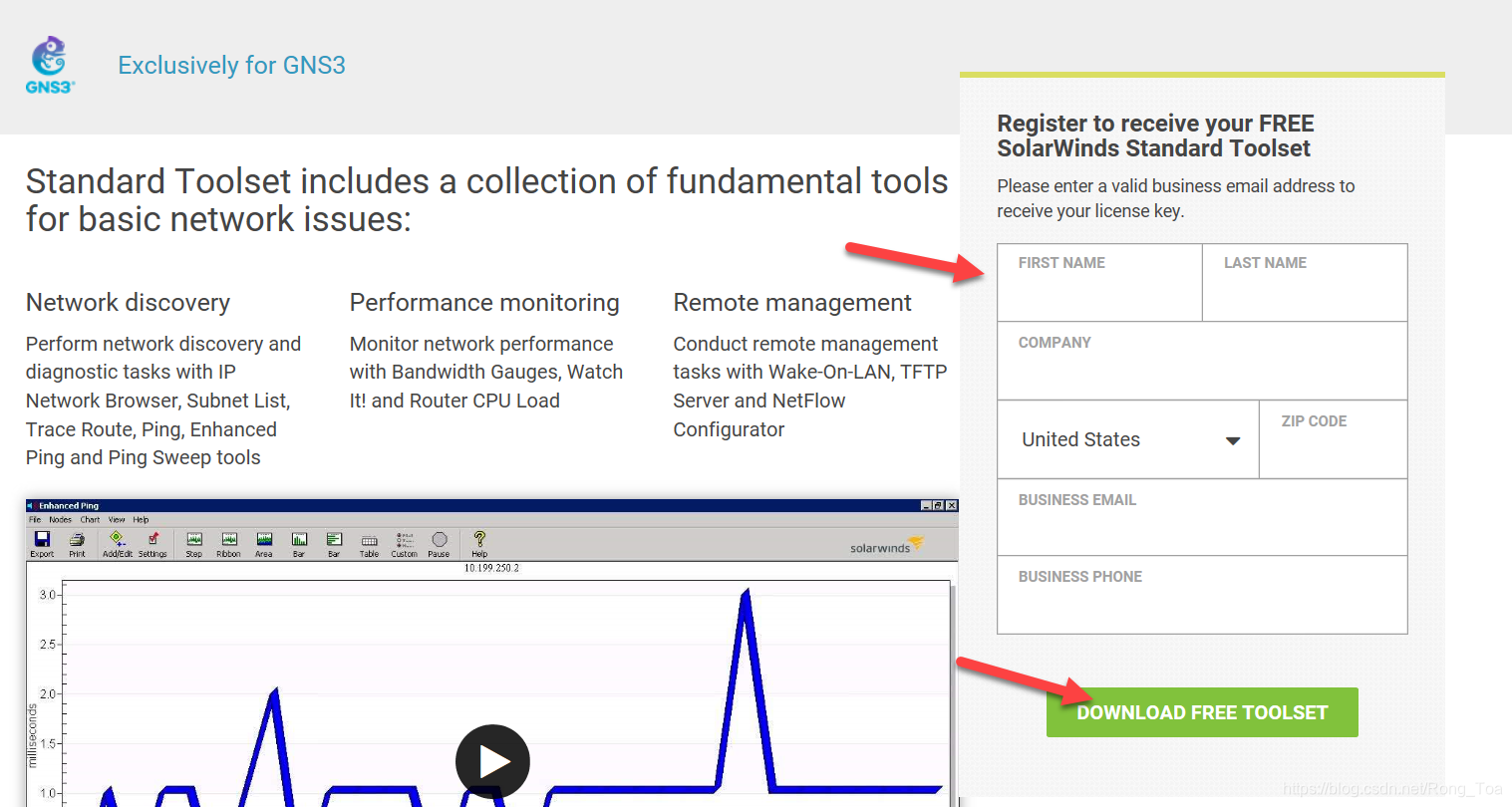

如果选择下载标准工具集,则将重定向到Solarwinds上的网页,在该网页上输入注册信息,以便下载该软件:

注册并单击“下载免费工具包”链接后,您将被重定向到一个信息页,要求您检查电子邮件,以及有关如何激活标准工具集许可证的说明:







恭喜你!您已成功安装GNS3。将打开一个浏览器窗口,显示其他帮助和选项。使“启动GNS3”复选框保持启用状态,然后单击“完成”以完成GNS3安装。单击此处以获取使用安装向导配置和使用本地服务器的演练。

如果您打算使用GNS3-VM来运行设备,请在任务栏中将此窗口保持打开状态并最小化,然后首先导入GNS3-VM(请单击此处查看那些步骤),然后返回完成导入GNS3-VM后,执行此步骤。

如果您正在运行具有最新更新的Win10,并且在尝试初始化接口时遇到Wireshark挂起的问题,那么值得一试最新的Npcap。

首先,卸载WinPcap并重新启动。接下来,要么重新运行GNS3多合一安装程序(ncap v0.9982作为可选安装),要么打开您的Web浏览器并导航到www.nmap.org/npacp/。

向下滚动页面一点,寻找最新版本(截至2019年10月7日为v0.9983):

使用WinPcap安装Npcap时,请确保在完成安装之前启用“ WinPcap API兼容模式”选项:

单击“安装”,然后最后一次重新启动Windows。

如果您确实还希望安装WinPcap,请确保未选择“ WinPcap API兼容模式”,以便它们可以共存。

如果您希望在安装GNS3之前先安装Npcap,则可以随意这样做。只需确保取消选择在GNS3安装过程中安装WinPcap和Npcap的选项即可

如果您从gns3.com下载了GNS3 AIO安装程序,那么Solar-Putty现在是Windows中GNS3的新的默认终端仿真应用程序(请参阅注释3)。在GNS3安装过程中,如果您选择安装Solar-Putty,则会提示您接受许可协议和隐私声明:

点击“接受”后,系统将提示您输入有效的电子邮件地址:

单击继续将完成安装的这一部分,并带您回到主要的GNS3安装。现在,除非您选择选择其他控制台应用程序,否则Solar-Putty将成为默认的控制台应用程序,方法是在主GNS3 GUI中单击“编辑”->“首选项”->“ GNS3->控制台”:

David Bombal在线上有一些视频,总体上显示Solar-Putty,以及您可以进行的配置更改:

  1. 视频:https://www.youtube.com/watch?v = 3utfGQyQOkA
  2. 视频:https://www.youtube.com/watch?v = iuev1Hyc-f4
  3. 视频:https://www.youtube.com/watch?v = mQKbXMIxHSk
  4. 视频:https://www.youtube.com/watch?v = Q2TnxcJa0wI
  5. 视频:https://www.youtube.com/watch?v = shoDldraAsE

GNS3以及各种版本的GNS3 VM和源代码也可以从Github下载。这在Windows GNS3 AIO安装的版本并没有默认包括太阳能腻子,并且将使用原来的腻子来代替。

如果愿意,您仍然可以将Solar-PuTTY与GNS3一起用作终端仿真器,方法是直接从SolarWinds下载。它仍然可以免费使用(需要注册)。它将以.zip存档下载。然后,您可以从.zip存档中提取Solar-PuTTY可执行文件,然后将该文件复制/粘贴到GNS3主安装目录中(C:\Program Files\GNS3 by default)。在GNS3 GUI中,单击Edit-> Preferences-> GNS3-> Console,然后从下拉菜单中选择Solar-PuTTY,使其成为默认的终端仿真器。
