Verilog专题（三十）Serial receiver with parity checking（有奇偶校验的串口协议）

HDLBits网址：https://hdlbits.01xz.net/wiki/Main_Page

题目

    我们要向串行接收器添加奇偶校验。奇偶校验在每个数据字节后增加一个额外的位。将使用奇数奇偶校验，其中接收到的9位中1的数量必须为奇数。例如，101001011满足奇偶校验（有5个1），而001001011不满足。

    更改上面的FSM和数据路径以执行奇偶校验。仅当正确接收到一个字节且其奇偶校验通过时，才声明完成信号。像串行接收器FSM一样，该FSM需要标识起始位，等待所有9位（数据和奇偶校验），然后验证终止位是否正确。如果在预期的情况下没有出现停止位，则FSM必须等待直到找到停止位，然后再尝试接收下一个字节。

    提供了以下模块，该模块可用于计算输入流的奇偶校验（这是带复位的TFF）。预期的用途是应该为它提供输入位流，并在适当的时间进行重置，以便它计算每个字节中1位的数目。

    请注意，串行协议首先发送最低有效位，然后在8个数据位之后发送奇偶校验位。

module parity (
input clk,
input reset,
input in,
output reg odd);

always @(posedge clk)
if (reset) odd <= 0;
else if (in) odd <= ~odd;

endmodule

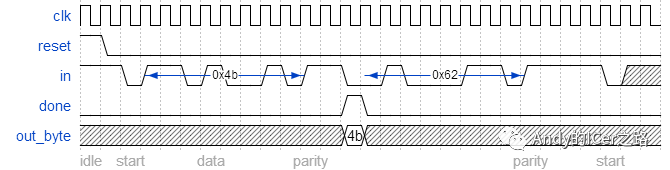

    没有成帧错误。奇偶校验通过第一个字节，通过第二个字节失败，波形如下：

Module Declaration

module top_module(
input clk,
input in,
input reset,    // Synchronous reset
output [7:0] out_byte,
output done
);

我的设计

    原理之前的文章一样，本设计采用5个状态，其中IDLE状态是起始状态，当起始位为0的时候，才开始数据传输（即跳到DATA状态），否则保持IDLE状态；DATA状态用一个cnt计数，数到8（即接受到一个字节的数据和一个奇校验位）才跳到下一个状态CHECK；CHECK状态主要主要判断是连续发送（即STOP状态）还是停止位为0的错误等待（即ERROR状态）。数据的发送采用一个右移寄存器进行存放；奇偶校验功能直接调用题目所给的模块，需要注意的是，每次传输结束之后需要复位奇偶模块，因此有一个start寄存器充当复位信号；最后done信号在奇校验正确且数据正常接收结束（停止位为1）的情况下置1，否则置0，代码如下：

?module top_module(    input clk,    input in,    input reset,    // Synchronous reset    output [7:0] out_byte,    output done); //?    parameter IDLE = 0, DATA = 1, CHECK = 2, STOP = 3, ERROR = 4;        reg[2:0] state, next_state;    reg[3:0] cnt;    reg[7:0] out;    reg check;    wire odd, start;        parity parity_inst(        .clk(clk),        .reset(reset | start),        .in(in),        .odd(odd));            //transition    always@(*)begin        start = 0;        case(state)            IDLE:begin               next_state = in?IDLE:DATA;               start=1;             end            DATA:              next_state = (cnt==8)?CHECK:DATA;            CHECK:              next_state = in?STOP:ERROR;            STOP:begin               next_state=in?IDLE:DATA;               start=1;             end            ERROR:              next_state = in?IDLE:ERROR;        endcase    end        //state    always@(posedge clk)begin        if(reset)            state<=IDLE;        else            state<=next_state;    end        //cnt    always@(posedge clk)begin        if(reset)            cnt<=0;        else            case(state)                DATA:cnt<=cnt+1;                default:cnt<=0;            endcase    end        //out    always@(posedge clk)begin        if(reset)            out<=0;        else            case(next_state)                DATA:out<={in,out[7:1]};            endcase    end        //check    always@(posedge clk)begin        if(reset)            check<=0;        else            check<=odd;    end        assign out_byte=out;    assign done=check&(state==STOP);                endmodule
