Kubernetes+Docker+Istio 容器云实践,你知道多少?

热度:39   发布时间:2024-02-01 02:52:40.0

随着社会的进步与技术的发展,人们对资源的高效利用有了更为迫切的需求。近年来,互联网、移动互联网的高速发展与成熟,大应用的微服务化也引起了企业的热情关注,而基于Kubernetes+Docker的容器云方案也随之进入了大众的视野。开普勒云是一个基于Kubernetes+Docker+Istio的微服务治理解决方案。



一、Microservices

1.1 解决大应用微服务化后的问题

现在各大企业都在谈论微服务,在微服务的大趋势之下技术圈里逢人必谈微服务,及微服务化后的各种解决方案。

1.2 当我们在讨论微服务的时候我们在讨论什么?

使用微服务架构有很多充分的理由,但天下没有免费的午餐,微服务虽有诸多优势,同时也增加了复杂性。团队应该积极应对这种复杂性,前提是应用能够受益于微服务。

1.2.1 如何微服务化的问题

  • 微服务要如何拆分
  • 业务API规则
  • 数据一致性保证
  • 后期可扩展性考虑

当然这不是本文主要讨论的问题,我不讲微服务具体要如何拆分,每个企业每个应用的情况都不太一样,适合自己的方案就是最好的拆分方案。我们主要来解决微服务化后所带来的一些问题。

1.2.2 微服务化后带来的问题

  • 环境一致性
  • 如何对资源快速分配
  • 如何快速度部署
  • 怎么做基本监控
  • 服务注册与发现
  • 负载均衡如何做

以上都是大应用微服务化所需要解决的基础问题,如果还按照传统的方式使用虚拟机来实现,资源开支将会非常大。那么这些问题要怎么解决呢?比如:

  • 流量管理
  • 服务降级
  • 认证、授权

当然面对上述这些问题我们广大的猿友们肯定是有解决方案的。

1.3 Service governance

1.3.1 Java 体系

假设我们是Java体系的应用,那解决起来就很方便了,比如我们可以考虑使用SpringCloud全家桶系列。也可以拆分使用:

  • Eureka
  • Hystrix
  • Zuul
  • Spring-cloud
  • Spring-boot
  • ZipKin

Java体系下能很方便的做以我们微服务化后的基础部分,但依然不能非常舒服地解决环境一致性,并且如果有其他语系的服务将很难融入进去。

我们来看基础编程语言一般有什么组合方式来解决基础问题。

1.3.2 其他体系

  • Consul
  • Kong
  • Go-kit
  • Jaeger/Zipkin

假设我们是使用Golang语言,这里再捧一下Golang语言。go语言简直就是天生为微服务而生的语言,实在不要太方便了。高效的开发速度及相当不错的性能,简单精悍。

跑题了~我们使用上面这些工具也可以组成一套还不错的微服务架构。

  • Consul: 当作服务发现及配置中心来使
  • Kong: 作为服务网关
  • Jaeger: 作为链路追踪来使
  • Go-kit: 开发组件

但是这种方案也有问题,对服务的侵入性太强了,每个服务都需要嵌入大量代码,这还是很头疼的。

二、Docker & Kubernetes

基于Docker+k8s搭建平台的实践方案。

2.1 Docker

Docker 是一个非常强大的容器。

  • 资源利用率的提升
  • 环境一致性、可移植性
  • 快速度扩容伸缩
  • 版本控制

使用了Docker之后,我们发现可玩的东西变多了,更加灵活了。不仅仅是资源利用率提升、环境一致性得到了保证,版本控制也变得更加方便了。

以前我们使用Jenkins进行构建,需要回滚时,又需要重新走一次jenkins Build过程,非常麻烦。如果是Java应用,它的构建时间将会变得非常长。

使用了Docker之后,这一切都变得简单了,只需要把某个版本的镜像拉下来启动就完事了(如果本地有缓存直接启动某个版本就行了),这个提升是非常高效的。

既然使用了Docker容器作为服务的基础,那我们肯定需要对容器进行编排,如果没有编排那将是非常可怕的。而对于Docker容器的编排,我们有多种选择:Docker Swarm、Apache Mesos、Kubernetes,在这些编排工具之中,我们选择了服务编排王者Kubernetes。

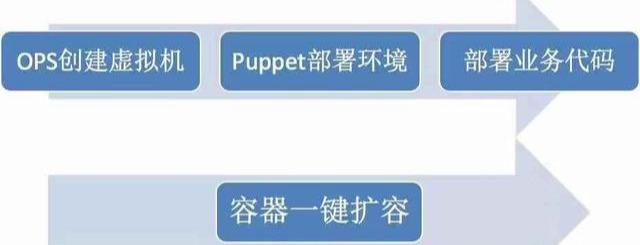

2.1.1 Docker VS VM



  • VM: 创建虚拟机需要1分钟,部署环境3分钟,部署代码2分钟。
  • Docker: 启动容器30秒内。

2.2 Why choose Kubernetes

我们来对比这三个容器编排工具。

2.2.1 Apache Mesos

Mesos的目的是建立一个高效可扩展的系统,并且这个系统能够支持各种各样的框架,不管是现在的还是未来的框架,它都能支持。这也是现今一个比较大的问题:类似Hadoop和MPI这些框架都是独立开的,这导致想要在框架之间做一些细粒度的分享是不可能的。

但它的基础语言不是Golang,不在我们的技术栈里,我们对它的维护成本将会增高,所以我们首先排除了它。

2.2.2 Docker Swarm

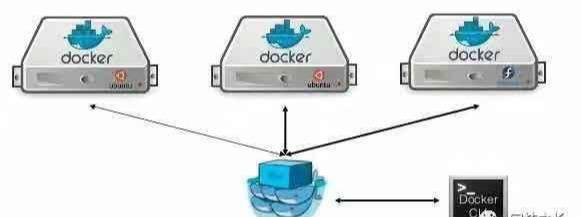

Docker Swarm是一个由Docker开发的调度框架。由Docker自身开发的好处之一就是标准Docker API的使用。Swarm的架构由两部分组成:

它的使用,这里不再具体进行介绍。

2.2.3 Kubernetes

Kubernetes是一个Docker容器的编排系统,它使用label和pod的概念来将容器划分为逻辑单元。Pods是同地协作(co-located)容器的集合,这些容器被共同部署和调度,形成了一个服务,这是Kubernetes和其他两个框架的主要区别。相比于基于相似度的容器调度方式(就像Swarm和Mesos),这个方法简化了对集群的管理.

不仅如此,它还提供了非常丰富的API,方便我们对它进行操作,及玩出更多花样。其实还有一大重点就是符合我们的Golang技术栈,并且有大厂支持。

Kubernetes 的具体使用这里也不再过多介绍,网站上有大把资料可以参考。

2.3 Kubernetes in kubernetes

kubernetes(k8s)是自动化容器操作的开源平台,这些操作包括部署、调度和节点集群间扩展。

  • 自动化容器的部署和复制
  • 随时扩展或收缩容器规模
  • 将容器组织成组,并且提供容器间的负载均衡
  • 很容易地升级应用程序容器的新版本
  • 提供容器弹性,如果容器失效就替换它,等等...

2.4 Kubernetes is not enough either

到这里我们解决了以下问题:

  • Docker: 环境一致性、快速度部署。
  • Kubernetes: 服务注册与发现、负载均衡、对资源快速分配。

当然还有监控,这个我们后面再说。我们先来看要解决一些更高层次的问题该怎么办呢?

在不对服务进行侵入性的代码修改的情况下,服务认证、链路追踪、日志管理、断路器、流量管理、错误注入等等问题要怎么解决呢?



这两年非常流行一种解决方案:Service Mesh。

三、Service Mesh

处理服务间通信的基础设施层,用于在云原生应用复杂的服务拓扑中实现可靠的请求传递。

  • 用来处理服务间通讯的专用基础设施层,通过复杂的拓扑结构让请求传递的过程变得更可靠。
  • 作为一组轻量级高性能网络代理,和程序部署在一起,应用程序不需要知道它的存在。

在云原生应用中可靠地传递请求可能非常复杂,通过一系列强大技术来管理这种复杂性: 链路熔断、延迟感知、负载均衡,服务发现、服务续约及下线与剔除。

市面上的ServiceMesh框架有很多,我们选择了站在风口的Istio。

3.1 Istio

连接、管理和保护微服务的开放平台。

  • 平台支持: Kubernetes, Mesos, Cloud Foundry。
  • 可观察性:Metrics, logs, traces, dependency 。visualisation。
  • Service Identity & Security: 为服务、服务到服务的身份验证提供可验证的标识。
  • Traffic 管理: 动态控制服务之间的通信、入口/出口路由、故障注入。
  • Policy 执行: 前提检查,服务之间的配额管理。

3.2 我们为什么选择Istio?

因为有大厂支持~其实主要还是它的理念是相当好的。

虽然它才到1.0版本,我们是从 0.6 版本开始尝试体验,测试环境跑,然后0.7.1版本出了,我们升级到0.7.1版本跑,后来0.8.0LTS出了,我们开始正式使用0.8.0版本,并且做了一套升级方案。

目前最新版已经到了1.0.4, 但我们并不准备升级,我想等到它升级到1.2之后,再开始正式大规模应用。0.8.0LTS在现在来看小规模还是可以的。

3.3 Istio 架构

我们先来看一下Istio的架构。

其中Istio控制面板主要分为三大块,Pilot、Mixer、Istio-Auth。

  • Pilot: 主要作为服务发现和路由规则,并且管理着所有Envoy,它对资源的消耗是非常大的。
  • Mixer: 主要负责策略请求和配额管理,还有Tracing,所有的请求都会上报到Mixer。
  • Istio-Auth: 升级流量、身份验证等等功能,目前我们暂时没有启用此功能,需求并不是特别大,因为集群本身就是对外部隔离的。

每个Pod都会被注入一个Sidecar,容器里的流量通过iptables全部转到Envoy进行处理。

四、Kubernetes & Istio

Istio可以独立部署,但显然它与Kuberntes结合是更好的选择。基于Kubernetes的小规模架构。有人担心它的性能,其实经过生产测试,上万的QPS是完全没有问题的。

4.1 Kubernetes Cluster

在资源紧缺的情况下,我们的k8s集群是怎么样的?

4.1.1 Master集群

  • Master Cluster:ETCD、Kube-apiserver、kubelet、Docker、kube-proxy、kube-scheduler、kube-controller-manager、Calico、 keepalived、 IPVS。

4.1.2 Node节点

  • Node:Kubelet、 kube-proxy 、Docker、Calico、IPVS。

我们所调用的Master的API都是通过 keepalived 进行管理,某一master发生故障,能保证顺滑的飘到其他master的API,不影响整个集群的运行。

当然我们还配置了两个边缘节点。

4.1.3 Edge Node

  • 边缘节点
  • 流量入口

边缘节点的主要功能是让集群提供对外暴露服务能力的节点,所以它也不需要稳定,我们的IngressGateway 就是部署在这两个边缘节点上面,并且通过Keeplived进行管理。

4.2 外部服务请求流程

最外层是DNS,通过泛解析到Nginx,Nginx将流量转到集群的VIP,VIP再到集群的HAproxy,将外部流量发到我们的边缘节点Gateway。

每个VirtualService都会绑定到Gateway上,通过VirtualService可以进行服务的负载、限流、故障处理、路由规则及金丝雀部署。再通过Service最终到服务所在的Pods上。

这是在没有进行Mixer跟策略检测的情况下的过程,只使用了Istio-IngressGateway。如果使用全部Istio组件将有所变化,但主流程还是这样的。

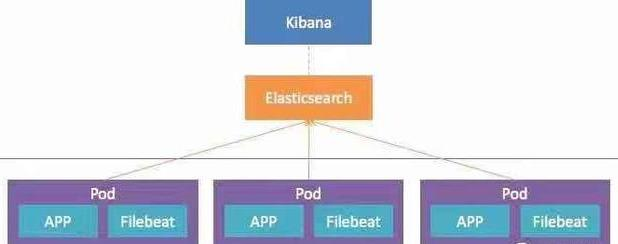

4.3 Logging

日志收集我们采用的是低耦合、扩展性强、方便维护和升级的方案。

  • 节点Filebeat收集宿主机日志。
  • 每个Pods注入Filebeat容器收集业务日志。

Filebeat会跟应用容器部署在一起,应用也不需要知道它的存在,只需要指定日志输入的目录就可以了。Filebeat所使用的配置是从ConfigMap读取,只需要维护好收集日志的规则。

上图是我们可以从Kibana上看到所采集到的日志。

4.4 Prometheus + Kubernetes

  • 基于时间序列的监控系统。
  • 与kubernetes无缝集成基础设施和应用等级。
  • 具有强大功能的键值数据模型。
  • 大厂支持。

4.4.1 Grafana

4.4.2 Alarm

目前我们支持的报警有Wechat、kplcloud、Email、IM。所有报警都可在平台上配置发送到各个地方。

4.4.3 整体架构

整个架构由外围服务及集群内的基础服务组成,外围服务有:

  • Consul作为配置中心来使用。
  • Prometheus+Grafana用来监控K8s集群。
  • Zipkin提供自己定义的链路追踪。
  • ELK日志收集、分析,我们集群内的所有日志会推送到这里。
  • Gitlab代码仓库。
  • Jenkins用来构建代码及打包成Docker镜像并且上传到仓库。
  • Repository 镜像仓库。

集群有:

  • HAProxy+keeprlived 负责流量转发。
  • 网络是Calico, Calico对kube-proxy的ipvs代理模式有beta级支持。如果Calico检测到kube-proxy正在该模式下运行,则会自动激活Calico ipvs支持,所以我们启用了IPVS。
  • 集群内部的DNS是 CoreDNS。
  • 我们部署了两个网关,主要使用的是Istio的 IngressGateway,TraefikIngress备用。一旦IngressGateway挂了我们可以快速切换到TraefikIngress。
  • 上面是Istio的相关组件。
  • 最后是我们的APP服务。
  • 集群通过Filebeat收集日志发到外部的ES。
  • 集群内部的监控有:State-Metrics 主要用来自动伸缩的监控组件Mail&Wechat 自研的报警服务Prometheus+Grafana+AlertManager 集群内部的监控,主要监控服务及相关基础组件InfluxDB+Heapster 流数据库存储着所有服务的监控信息

4.5 有了Kubernetes那怎么部署应用呢?

4.5.1 研发打包成镜像、传仓库、管理版本

  • 学习Docker。
  • 学习配置仓库、手动打包上传麻烦。
  • 学习k8s相关知识。

4.5.2 用Jenkins来负责打包、传镜像、更新版本

  • 运维工作增加了不少,应用需要进行配置、服务需要做变更都得找运维。
  • 需要管理一堆的YAML文件。

有没有一种傻瓜式的,不需要学习太多的技术,可以方便使用的解决方案?

五、Kplcloud platform

5.1 开普勒云平台

开普勒云平台是一个轻量级的PaaS平台。

  • 为微服务化的项目提供一个可控的管理平台。
  • 实现每个服务独立部署、维护、扩展。
  • 简化流程,不再需要繁琐的申请流程,最大限度的自动化处理。
  • 实现微服务的快速发布、独立监控、配置。
  • 实现对微服务项目的零侵入式的服务发现、服务网关、链路追踪等功能。
  • 提供配置中心,统一管理配置。
  • 研发、产品、测试、运维甚至是老板都可以自己发布应用。

5.2 在开普勒平台部署服务

为了降低学习成本及部署难度,在开普勒平台上部署应用很简单,只需要增加一个Dockerfile 就好了。

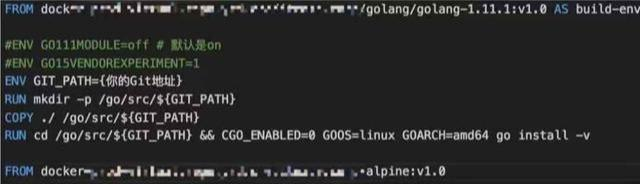

Dockerfile 参考:

以上是普通模式,Jenkins代码Build及Docker build。

这是一种相对自由的部署方式,可以根据自己的需求进行定制,当然有学习成本。

5.2.1 为什么不自动生成Dockerfile呢?

其实完全可以做到自动生成Dockerfile,但每个服务的要求可能不一样,有些需要增加文件、有些在Build时需要增加参数等等。我们不能要求所有的项目都是一样的,这会阻碍技术的发展。所以退而求其次,我们给出模版,研发根据自己的需求调整。

5.3 工具整合

  • 开普勒云平台整合了 gitlab,Jenkins,repo,k8s,istio,promtheus,email,WeChat 等API。
  • 实现对服务的整个生命周期的管理。
  • 提供服务管理、创建、发布、版本、监控、报警、日志以及一些周边附加功能,消息中心、配置中心、还能登陆到容器,服务下线等等。
  • 可对服务进行一键调整服务模式、服务类型、一键扩容伸缩,回滚服务API管理以及存储的管理等操作。

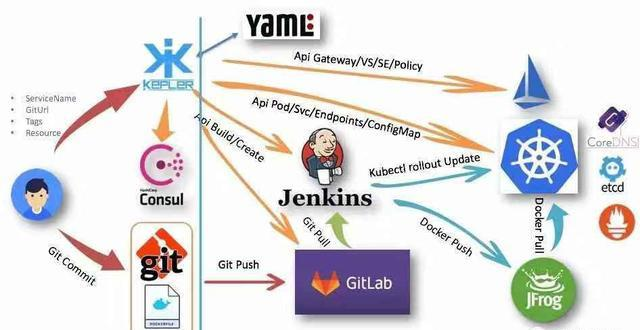

5.4 发布流程

用户把自己的Dockerfile跟代码提交到Gitlab,然后在开普勒云平台填写一些参数创建自己的应用。

应用创建完后会在Jenkins创建一个Job,把代码拉取下来并执行Docker build(如果没有选择多阶构建会先执行go build或mvn),再把打包好的Docker image推送到镜像仓库,最后回调平台API或调用k8s通知拉取最新的版本。

用户只需要在开普勒云平台上管理好自己的应用就可以,其他的全部自动化处理。

5.5 从创建一个服务开始

我们从创建一个服务开始介绍平台。

平台主界面:

点击“创建服务”后进入创建页面。

填写基本信息:

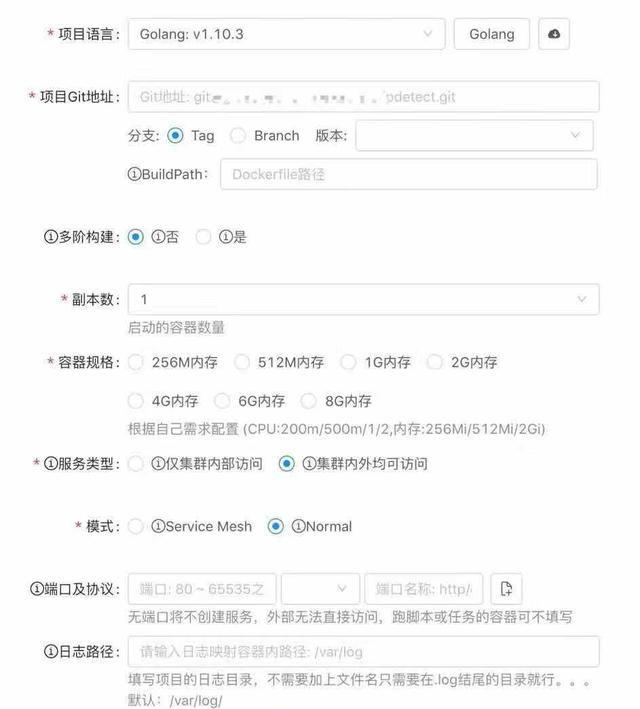

填写详细信息:

基本信息以Golang为例,当选择其他语言时所需填写的参数会略有不同。

如果选择了对外提供服务的话,会进入第三步,第三步是填写路由规则,如没有特殊需求直接默认提交就行了。

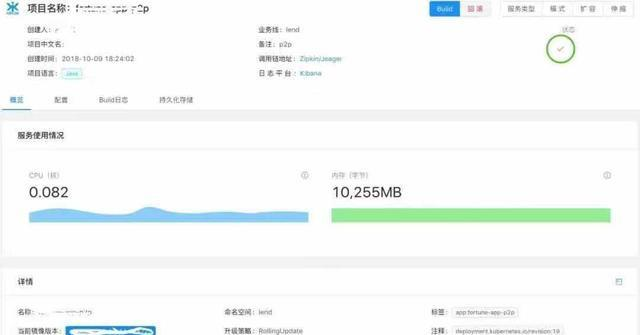

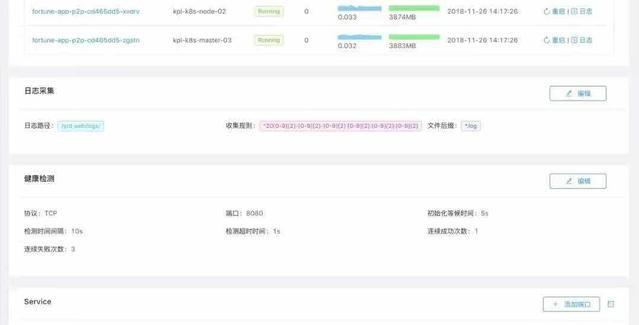

5.5.1 服务详情

Build 升级应用版本:

调用服务模式,可以在普通跟服务网格之间调整。

服务是否提供对外服务的能力:

扩容调整CPU、内存:

调整启动的Pod数量:

网页版本的终端:

5.5.2 定时任务

5.5.3 持久化存储



管理员创建StorageClass跟PersistentVolumeClaim,用户只需要在自己服务选择相关的PVC进行绑写就行了。

存储使用的是NFS。

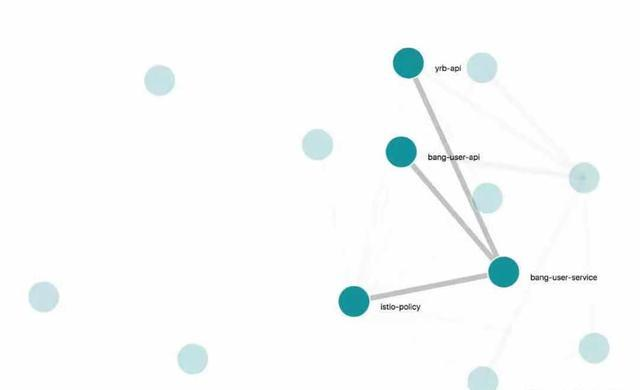

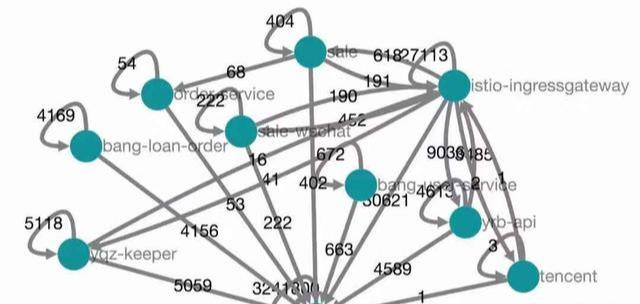

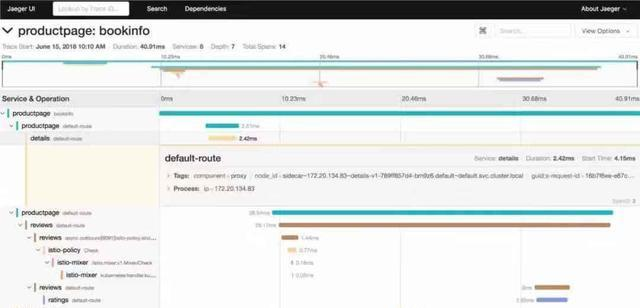

5.5.4 Tracing

5.5.5 Consul

Consul当作配置中心来使用,并且我们提供Golang的客户端。

$ go get github.com/lattecake/consul-kv-client

它会自动同步consul的目录配置存在内存,获取配置只需要直接从内存拿就行了。

5.5.6 Repository
