一、简介
本片文章主要正对Camera2源码分析做一次宏观的拆分和概览，后续会一小块一小块的进行源码讲解。
相关文章：
- Android Camera系列文章目录索引汇总
- Android Camera2 综述
- Camera2开源项目源码分析汇总
- 源码分析 —— Camera2Basic官方源码分析
- Android Camera架构设计详解
二、源码5大模块
Camera2的源码总共分为6大模块。如下图所示：
![[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-j9kb9LSQ-1627209883385)(../../img/android_fwk_all.png)]](https://img-blog.csdnimg.cn/2a3b6af624b94ecfa2c45b4a50015d56.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1Njb3R0X1M=,size_16,color_FFFFFF,t_70)
| 模块 | 说明 |
|---|---|
| 应用框架 | App上层应用级别，使用 Camera 2 API 与相机硬件进行互动。内部会调用相应的 Binder 接口，以访问与相机互动的原生代码。 |
| AIDL | 与 Camera关联的 binder 接口 |
| 原生框架 | NDK Camera，框架位于 frameworks/av/ 中，提供相当于 CameraDevice 和 CameraCaptureSession 类的原生类。 |
| 相机服务 | 位于 frameworks/av/services/camera/libcameraservice/CameraService.cpp 下的相机服务是与 HAL 进行互动的实际代码。 |
| HAL | 硬件抽象层定义了由相机服务调用、且您必须实现以确保相机硬件正常运行的标准接口 |

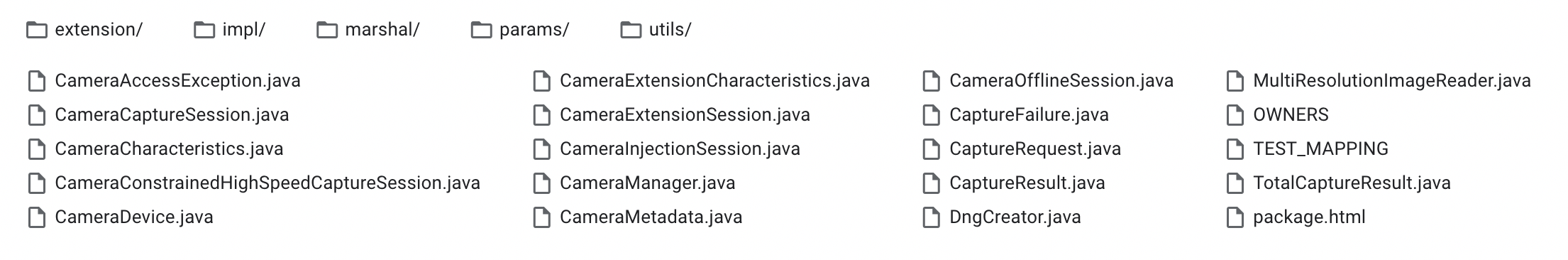

2.1 应用框架
源码位于：frameworks/base/core/java/android/hardware/camera2/
分为几个Package：
- package
android.hardware.camera2 - package
android.hardware.camera2.extension - package
android.hardware.camera2.impl - package
android.hardware.camera2.marshal - package
android.hardware.camera2.params - package
android.hardware.camera2.utils
2.2 AIDL
源码位于 frameworks/av/camera/aidl/android/hardware/ICameraServiceListener.aidl
包含如下：
| 模块 |
|---|
| CameraInfo.aidl |
| CameraSessionStats.aidl |
| CameraStatus.aidl |
| ICamera.aidl |
| ICameraClient.aidl |
| ICameraService.aidl |
| ICameraServiceListener.aidl |
| ICameraServiceProxy.aidl |
3.3 原生框架
传送门
3.4 相机服务
传送门

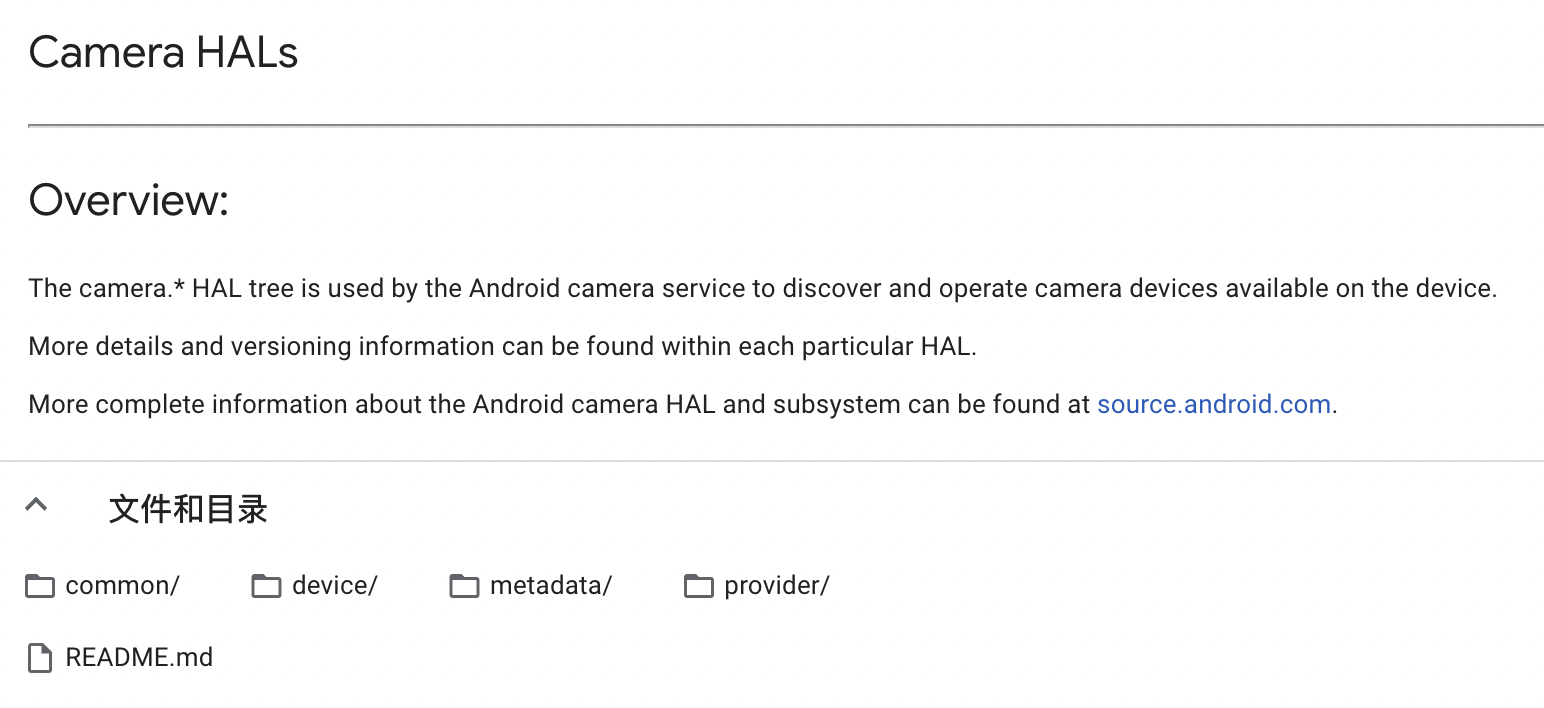

3.5 HAL
传送门
三、总结
camera2的源码包含如上5个部分。具体的流程为Camera2上层应用框架通过AIDL接口远程调用到NDK C++层面。然后C++层面提供相应的CameraService并具体通过HAL定义的接口和相机硬件设备供应商进行交互。
后续会逐一进行拆解进行分析。
