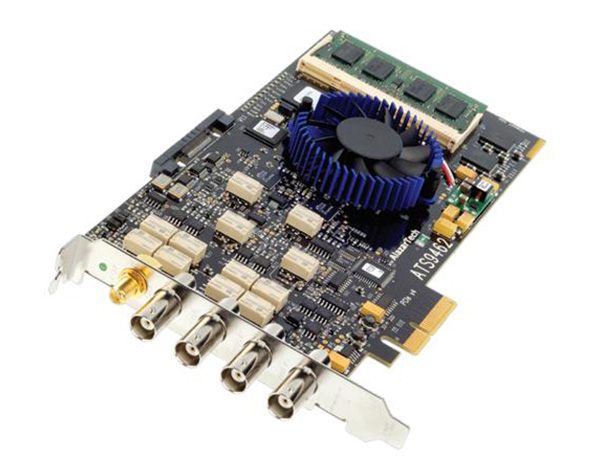

16bit 180MS/s 高速数据采集卡
产品编号:HSDAQ9462
规 格:16bit 180MS/s 高速数据采集卡及专用高性能磁盘阵列服务器系统
产品类别:高速数据采集卡
Product characteristics
产品特性
1> 720 MB/s 实时流盘速度
2> 2 通道同步采样、分辨率为16-bit
3> 每通道实时采样率180 MS/s
4> 输入信号范围:±200mV to ±16V
5> FIFO 流模式
6> PCI Express (4-lane)高速总线接口
7> AlazarDSO 示波器软件
8> 软件开发工具包支持C/C++, C#, VB 和 LabVIEW
专用高速磁盘阵列服务器
1>持续实时流盘速度从600MB/s到1800MB/s。
2>可达12TB的磁盘存储容量。
3>包含实时数据存储软件。
Product features
产品特点
系统主要应用领域:
雷达信号记录分析 通信信号记录分析 超声无损检测 光学相干层析(OCT)、 激光雷达 生物医学 高能物理 质谱分析 DVB测试 爆炸和弹道监测 发动机电气测试 声纳系统测试
系统主要技术指标:
采集系统:分辨率:16位 带宽(-3dB):DC-Coupled 1MΩ DC- 65 MHz DC-coupled, 50Ω DC - 65 MHz AC-coupled, 1MΩ 10 Hz - 65 MHz AC-coupled, 50Ω100KHz - 65 MHz 带宽平坦度:±1dB 通道数: 2 (同时采样) 最大采样速率:180MS/s 最小采样速率:1KS/s(内部时钟) |
Main functions of system software (customizable)
系统软件主要功能(可定制)
软件实现信号采集处理分析系统参数的设置,数学运算,信号时域显示、参数显示、频域显示、时频分析、信号累加平均及各种现代信号处理算法、并将实时采集的数据高速存储到磁盘阵列中;数据可通过高速PCI-E×16总线传入高性能GPU并行处理器进行实时处理;软件实现了数据采集、存储、分析与管理功能。
1.采集参数控制
采样率设置 、时钟频率设置、触发方式设置、数据格式、通道特性设置
2.频域分析
数据连续存储过程中进行快速傅立叶分析,观察信号频域特性。
3.时频分析
数据连续存储过程中可间隔抽取原始数据进行时频关联分析
4.实时处理及高级信号分析技术
支持GPU多核处理器实时进行各种高级信号处理算法:FIR滤波,调制解调,误码率分析、相关性分析,抖动及幅象一致性分析等。
5. 数据高速存储及管理
高性能存储技术支持高达1.4GB/S高速写盘,支持高达每秒百万数量级的高频脉冲连续存储,时间可达数小时,专用数据管理模块记录信号的各种相关参数
西安慕雷电子科技有限公司是国内顶尖的高速数据采集、处理、存储及回放产生设备系统集成商,公司具有强大的研发集成能力,是多家国际顶级高速数据采集卡的系统集成商。我们提供各种国际一流的高速数据采集卡、产生卡,处理卡及相关高速记录存储处理系统。产品主要应用于雷达,无线通讯,生物医学,卫星通信导航,超声无损检测,分布式光纤测试,质谱,高能物理等领域。

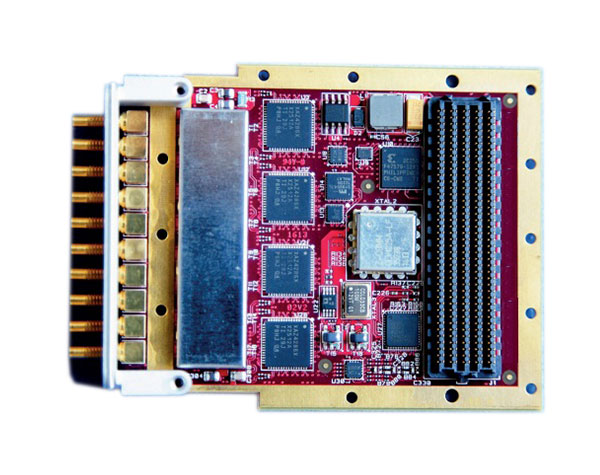

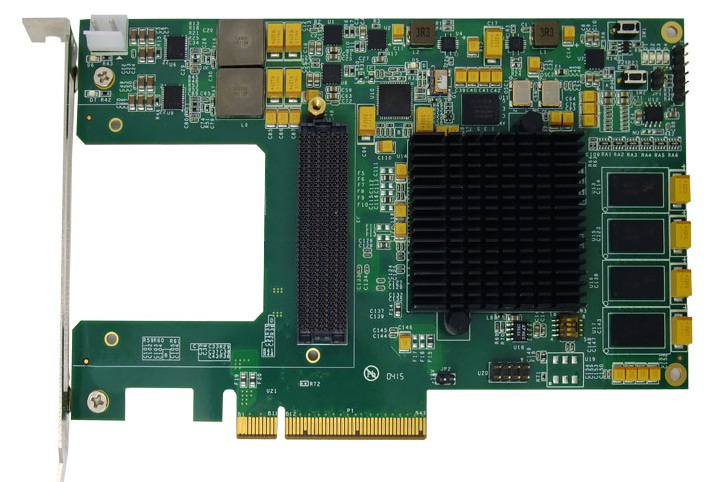

16bit 250MS/S 高速数据采集卡
产品编号:MR-16B250
规 格:16bit 250MS/S 高速数据采集卡 FPGA开放
产品备注:16bit 250MS/S 高速数据采集卡
产品类别:高速数据采集卡
Product characteristics
产品特性
250MSPS 采样率 最高8通道同步采集 500M Hz 模拟输入带宽 16 bits 分辨率 支持内外时钟 支持外部触发 多记录模式下支持重复频率大于1 MHz 存储容量 1 GSamples 总线接口PCIE 2.0 8LANE FPGA开放,支持用户开发 二次开发支持 C/C++ and MATLAB |
Product features

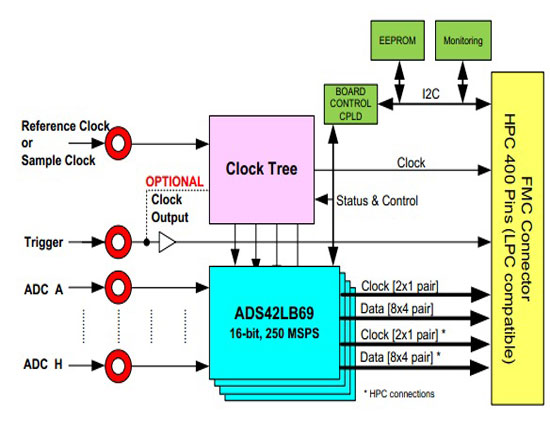

硬件结构
西安慕雷电子科技有限公司是国内顶尖的高速数据采集、处理、存储及回放产生设备系统集成商,公司具有强大的研发集成能力,是多家国际顶级高速数据采集卡的系统集成商。我们提供各种国际一流的高速数据采集卡、产生卡,处理卡及相关高速记录存储处理系统。产品主要应用于雷达,无线通讯,生物医学,卫星通信导航,超声无损检测,分布式光纤测试,质谱,高能物理等领域。
慕雷电子提供全球顶级的超宽带信号高速记录回放系统,数据采集存储带宽高达6GByte/S;10位分辨率、5GS/S采样率、带宽高达3GHz支持数据实时分析处理和持续流盘,记录时间高达数小时。
慕雷电子提供高速信号产生系统,实现2.5GS/S持续实时长时间信号产生及回放(长达数小时不重复),信号从磁盘阵列以5GB/S的速度实时读取;可模拟雷达,通信及复杂电磁环境信号产生。 超宽带信号高速记录回放系统已大量应用于科研及国防等领域。
