(Arduino or NodeMcu) and PulseSensor and HTML

热度:33   发布时间:2023-12-17 09:04:21.0

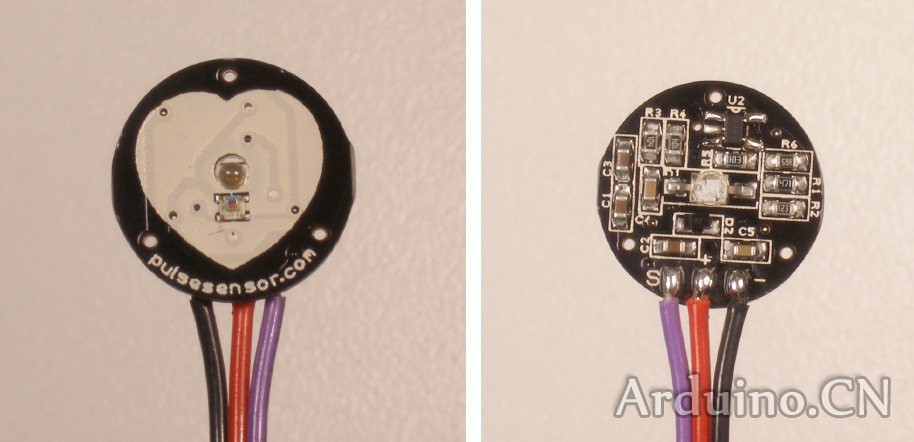

得知有个脉搏传感器(pulsesensor),可以感知手指处的脉搏,且有提供arduino程序,遂买来耍。


基本用法可见:http://www.arduino.cn/thread-3188-1-1.html

官方的arduino程序很好用,其中的代码做了一些事情让它更准确稳定。在串口监视器里运行起来波形是这样:

---------
---------
------------
------------
*** Heart-Beat Happened *** BPM: 72  --------------|-
--------------|-
--------------|-
--------------|-
------------
------------
---------
---------

纵轴向下是时间,横轴向右是幅度,文字部分是检测到的心跳值。当然图案是会继续滚动的。

本来一般横轴是时间,纵轴为幅度,但前面那种容易实现。


单独获取传感器信号,就是adc值,也是很稳定的,如程序:

int sv = 0;
const int LEN = 100;
char c[LEN] = "";
char cv[LEN] = "";void setup() {for (int i = 0; i < LEN; i++)c[i] = '-';Serial.begin(9600);
}void loop() {sv = analogRead(A0);int v = sv / 12;strncpy(cv, c, v);cv[v] = ' ';cv[v + 1] = '\0';Serial.print(cv);Serial.println(sv);delay(50);
}

未放手指时它的波形是这样的,幅值在338左右:

---------------------------- 338
---------------------------- 337
---------------------------- 337
---------------------------- 337
---------------------------- 337
---------------------------- 337
---------------------------- 338
---------------------------- 340
---------------------------- 341
---------------------------- 339
---------------------------- 337
---------------------------- 336
---------------------------- 336


放上手指后,幅值变为个位数,然后是正常起伏的波形

---------------------------- 336
-------------------------- 317
---------------------- 266
--------------- 185
4
0
0
1
0
......
0
0
0
0
0
------------------- 239
-------------------------------- 387
------------------------------- 379
-------------------------- 323
------------------------ 296
------------------------- 304
----------------------------- 357
----------------------------------- 420
------------------------------------ 439
---------------------------------- 408
------------------------------ 371
--------------------------- 326
--------------------------- 335
------------------------------- 381
-------------------------------------- 457
---------------------------------------- 491
-------------------------------------- 461


手指离开后,幅值先是在576附近然后回复到342左右:

------------------------------------------------ 576
------------------------------------------------ 576
----------------------------------------------- 575
----------------------------------------------- 575
------------------------------------------------ 576
----------------------------------------------- 575
----------------------------------------------- 575
----------------------------------------------- 575
----------------------------------------------- 575
----------------------------------- 422
------------------------ 292
------------------------ 295
--------------------------- 334
----------------------------- 354
----------------------------- 353
---------------------------- 347
---------------------------- 344
---------------------------- 342
---------------------------- 341


通过检查模拟输入值就可以知道用户状态和计算脉搏。所以不局限于arduino,其它板子也可以做,比如NodeMcu,基于esp8266,所以有wifi功能。

NodeMcu使用Lua,其语法看github里的例子基本足够,不够看下简易教程比如runoob.com。

固件烧写、程序上传等使用方法可见http://www.tinylab.org/nodemcu-kickstart/ ,该文是以linux环境为主。

如果在windows下,固件烧写可用https://github.com/nodemcu/nodemcu-flasher;

程序上传可用https://github.com/nodemcu/nodemcu-studio-csharp;

串口工具好几种,putty那些,,arduino ide里的那个窗口监视器也可以。


计算心跳数的主过程是这样的:

init()  --初始化
tmr.alarm(0,50,tmr.ALARM_AUTO ,function () --定时器50毫秒循环sv = adc.read(0)  --读取传感器信号if(state~=0) thensavePulse(sv)  --存下信号值endif(state==0) then getStart()      --检查手指是否放上elseif (state==1) thenpreGetPeak()    --预先取得信号峰值,为下一峰值的有效性作参照elseif (state==2) thengetFirstBeat()  --取得第一个心跳elseif(state==3) thengetNextBeat()   --下一个心跳endif (state~=0 and isNotTouch(sv)) then --检查手指是否离开print('init')init()end
end)

其中getStart()这么做:

---------------------- 266
--------------- 185
4       <--读取的是低数值,计数器加1,下同
0
0
1
0
0
......
0
------------------- 239  <--读取出非小数值时 若计数器超过一定量 说明手指已放上,此步骤完成
-------------------------------- 387

代码是:

function getStart() if (sv <10) thenzeroCount = zeroCount+1;else if (zeroCount > 20) thenstate = 1;else zeroCount = 0;endend
end

手指离开的做法也差不多,略。


接下来3个步骤preGetPeak()、 getFirstBeat() 、getNextBeat()都依赖于获取峰值函数getPeak(checkTimes):

-------------------------- 329
--------------------------- 325
--------------------------- 325   <--若读取数值比之前大,取当前值为峰值,记下峰值时间,下同
--------------------------- 332
----------------------------------- 423
-------------------------------------------- 537 <--此为峰值
------------------------------------------- 516  <--若不比之前峰值大,再取几次值确认
----------------------------------- 422
----------------------------- 357
--------------------------- 333  <--经以上几次比较,确认已经找到峰值
---------------------------- 339
------------------------------ 368
------------------------------- 383
------------------------------- 373


此函数有个参数checkTimes, 用于设定检查次数。

preGetPeak调用getPeak时,checkTimes可以设得比较大,超过1秒,以预先取得参考峰值。

若getFirstBeat取得的峰值比参考峰值小很多,则重新取firstBeat。

function getFirstBeat()if(getPeak(3)) thenif (peak>lastPeak*0.8) thenlastPeakTime = peakTimelastPeak     = peakstate        = 3endend
end

然后getNextBeat比getFirstBeat多做的事情就是计算心率了,得到两次心跳时刻(就是峰值时间)后,相减即为一次心跳时间,60秒去除则得出心率:

local r = math.floor(60000000 / (peakTime - lastPeakTime))

然后getNextBeat不断计算,更新心率变化。

这时程序已经可以用了,命名为pulse.lua运行,在PC端串口观察结果。

如果利用wifi模块,可以脱离PC,用手机浏览器察看结果。
过程是 :
1.NodeMcu以station方式连接wifi得到ip地址。
2.手机访问这个地址,得到html内容以知道如何获取和处理心率信息。
3.手机运行html,定时获取心率信息,解出心率数值、波形并显示。

具体是:
1. init.lua是NodeMcu启动后自动运行的程序,在这里连接wifi:

wifi.setmode(wifi.STATION)
wifi.sta.config("ssid","password")tmr.alarm(0,3000,tmr.ALARM_AUTO ,function () if (pcall(function() print('ip:'..wifi.sta.getip()) end)==true) then tmr.stop(0)pcall(function() dofile("pulseServer.lua") end)end
end)

定时检查是否连上wifi得到ip,是就可以做心率检测了。


2.在pulseServer.lua里与浏览器交互:

html = [[
--略......
]]
function pro(pl)local p    = string.match(pl,"GET /(.*) HTTP")local data = ""if (p=="") thendata = htmlelseif (p=="p") thendata =  getData()endreturn data
enddofile("pulse.lua")srv = net.createServer(net.TCP)
srv:listen(80, function(c)c:on("receive", function(c, pl)local d = pro(pl)c:send(d)end)c:on("sent",function(conn) conn:close() end)
end)

这里运行pulse.lua,并建一个TCP服务器在80端口,如果接收的http数据里路径是'/',把html发给浏览器;如果路径是'/p',则发送心率数据。

3.html主要是用XMLHttpRequest定时访问'/p'地址获取数据,数据格式是"心率值\r\n波形",其中波形数据是每两位字符为1个数字,数据拼装在pulse.lua里做:

function savePulse(sv)local vv = math.floor((sv-350)/13)if(vv<0) then vv=0 endlocal p   = string.sub("0"..vv,-2) --数值是两位数,只有1位的在前面补零userPulse = userPulse..p
endfunction getData()local d   = userRate.."\r\n"..userPulseuserPulse = ""return d
end

获取数据后解出心率值和波形,前者直接在一个div里显示,后者是把各个波形数值添加进数组里,定时取出转为相应高度的图形,在新添加的div里滚动显示,说起来不好理解直接看末尾代码。

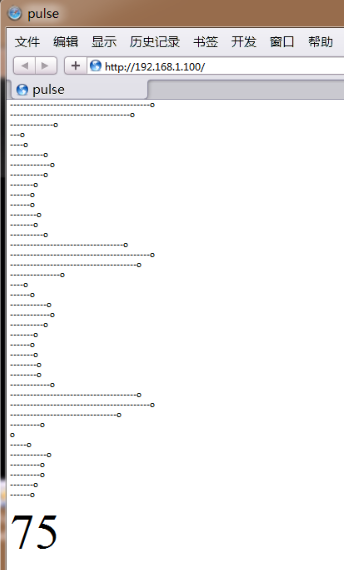

最后手指放上传感器开始测试,再用浏览器访问NodeMcu的ip,比如192.168.1.100,就可以看到结果了:



当然这个程序不够稳定,抛砖引玉。


源码地址:http://download.csdn.net/detail/romermsp/9566783
