HAProxy + apache 负载均衡,动静分离,读写分离_综合

实验环境:

操作系统: redhat EL 6.5
机器及软件:
server9: 172.25.12.9 haproxy
server8: 172.25.12.8 apache(httpd) php
server7: 172.25.12.7 apache(httpd) php

原理及简介:

HAProxy 提供高可用负载均衡以及基于 TCP 和 HTTP 应用的代理
是轻量级的擅长处理并发
但与nginx不同的是 Haproxy 并不是 Http服务器。很多带反向代理均衡负载的产品，如nginx,apacheproxy,都清一色是 WEB 服务器。简单说，就是他们能自个儿提供静态(html,jpg,gif..)或动态(PHP,cgi..)文件的传输以及处理。而Haproxy仅仅，而且专门是一款的用于均衡负载的应用代理。其自身并不能提供http服务
它自带健康检测,1.3版本后还自带一些简单的规则匹配

动静分离,读写分离主要使用了acl函数,haproxy支持acl函数

安装与配置:

server9先配置yum 源:

[root@server9 ~]# cat /etc/yum.repos.d/rhel-source.repo
[Server]
name=Red Hat Enterprise Linux $releasever - $basearch - Source
baseurl=http://172.25.12.250/rhel6.5/Server
enabled=1
gpgcheck=0
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release[HighAvailability]
name=HighAvailability
baseurl=http://172.25.12.250/rhel6.5/HighAvailability
gpgcheck=0[LoadBalancer]
name=LoadBalancer
baseurl=http://172.25.12.250/rhel6.5/LoadBalancer
gpgcheck=0[ResilientStorage]
name=ResilientStorage
baseurl=http://172.25.12.250/rhel6.5/ResilientStorage
gpgcheck=0[ScalableFileSystem]
name=ScalableFileSystem
baseurl=http://172.25.12.250/rhel6.5/ScalableFileSystem
gpgcheck=0

haproxy软件下载链接:

http://www.haproxy.org/download/1.6/src/haproxy-1.6.11.tar.gz

其他版本下载:

http://www.haproxy.org/download/

下载完后进行解压安装:
安装方式: rpm包安装(用rpmbuild制作工具制作rpm包)

#我的安装包放在了root家目录下
#解压
tar zxf haproxy-1.6.11.tar.gz
cd haproxy-1.6.11#进入 examples目录 查看有没有haproxy.spec文件,这个可以用来制作rpm包
cd examples/#安装rpmbuild软件(安装完之后会在当前用户家目录下生成一个rpmbuild目录)
yum install rpm-build -y#将安装包放进 ~/rpmbuild/SOURCES/下cp ~/haproxy-1.6.11.tar.gz  ~/rpmbuild/SOURCES/#制作rpm包
rpmbuild -bb haproxy.spec#制作完成的rpm包会放在下面的目录中
cd ~/rpmbuild/RPMS/x86_64/#rpm安装
rpm -ivh haproxy-1.6.11-1.x86_64.rpm#查看rpm安装后的文件存放目录
rpm -qpl haproxy-1.6.11-1.x86_64.rpm#rpm安装不会有配置文件(rpm -qpl 后没有显示有配置文件存在)
#拷贝一份配置文件
cd ~/haproxy-1.6.11/examples
cp content-sw-sample.cfg /etc/haproxy/haproxy.cfg

配置haproxy负载均衡:

cd /etc/haproxy/
vim haproxy.cfg

globalmaxconn         10000stats socket    /var/run/haproxy.stat mode 600 level adminlog             127.0.0.1 local0   #日志输出配置，所有日志都记录在本机，通过local0输出uid             200gid             200chroot          /var/emptydaemon    #以后台形式运行haproxy
defaultsmode            http    #默认模式 tcp是4层 http是7层log             globaloption          httplog   #日志级别option          dontlognull   #不记录健康检查日志信息monitor-uri     /monitorurimaxconn         8000timeout client  30stimeout connect 5stimeout server  30stimeout queue   30sstats uri       /statusfrontend publicbind             0.0.0.0:80  #开启占用80端口default_backend static   #默认访问后端为 static
backend staticbalance         roundrobin   #轮询server          server8 172.25.12.8:80 check inter 1000server          server7 172.25.12.7:80 check inter 1000#两个后台的主机,check inter 1000 检测心跳频率

检测haproxy是否配置成功:
server7 server8上安装apache 并启动服务:

yum install -i httpd
/etc/init.d/httpd start

server7:

echo server7 > /var/www/html/index.html

server8:

echo server8 > /var/www/html/index.html

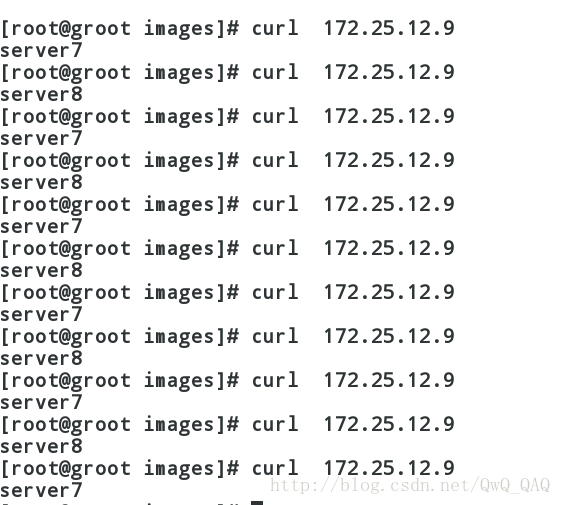

负载均衡结果:
这里写图片描述

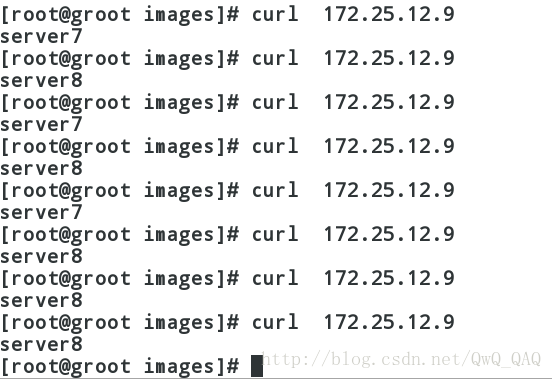

将server7上的apache down掉
这里写图片描述

增加日志文件:

vim /etc/rsyslog.conf

 13 $ModLoad imudp14 $UDPServerRun 51442 *.info;mail.none;authpriv.none;cron.none;local0.none                /var/log    /messages62 local0.*

重启日志服务:

/etc/init.d/rsyslog  restart

查看日志文件是否添加上了:

ll /var/log/haproxy.log

重启haproxy:

/etc/init.d/haproxy restart

设置acl权限:

vim haproxy.cfg

frontend publicacl badhost src 172.25.12.250  #将172.25.12.250的访问全部设为badhosthttp-request deny if  badhost  #拒绝badhost 状态下的ipdefault_backend static

这种情况下,172.25.12.250不能通过80端口访问这台主机(我设置haproxy开启的是80端口)

动静分离:

vim haproxy.cfg
将访问后缀为.php文件的请求全部丢给server7 其他丢给server8

frontend publicacl url_dynamic path_end -i .phpbind            0.0.0.0:80use_backend     dynamic if url_dynamicdefault_backend staticbackend dynamicbalance         roundrobinserver  server7 172.25.12.7:80  check inter 1000backend staticserver  server6 172.25.12.8:80  check inter 1000

测试:

server7:
yum install php -y
vim /var/www/html/index.php

<?php phpinfo() ?>

/etc/init.d/httpd restart

浏览器访问172.25.12.9/index.php
弹出的界面是server7下的index.php界面

读写分离:

vim haproxy.cfg
将读的请求交给server7处理
将写的请求交给server8处理

frontend publicacl read  method GETacl read method HEADacl write method PUTacl write method POSTbind 0.0.0.0:80use_backend     dynamic if writeuse_backend    static  if readbackend dynamicbalance         roundrobinserver  server7 172.25.12.7:80  check inter 1000backend staticserver  server6 172.25.12.8:80  check inter 1000
