YOLO系列详细解读:YOLO V1

热度:57   发布时间:2023-12-12 01:05:44.0

YOLO

论文标题: 《You Only Look Once: Unified, Real-Time Object Detection》
论文地址:https://arxiv.org/pdf/1506.02640.pdf

YOLO v1发表在CVPR2016上,是经典的one-stage检测算法。其最大的特点是运行速度很快,可以用于实时系统,其增强版本GPU中能跑45fps,简化版本155fps。

YOLO v1的主要特点是:

  • 速度快,能够达到实时的要求。在 Titan X 的 GPU 上 能够达到 45 帧每秒。
  • 使用全图作为 Context 信息,背景错误(把背景错认为物体)比较少。
  • 泛化能力强

目标检测可以划分为两个子任务:对象识别与定位。即找到图片中某个存在对象的区域,然后识别出该区域中具体是哪个对象。对象识别这件事(一张图片仅包含一个对象,且基本占据图片的整个范围),最近几年基于CNN卷积神经网络的各种方法已经能达到不错的效果了。所以主要需要解决的问题是,对象在哪里,也就是定位问题。

最简单的想法,就是遍历图片中所有可能的位置,地毯式搜索不同大小,不同宽高比,不同位置的每个区域,逐一检测其中是否存在某个对象,挑选其中概率最大的结果作为输出。显然这种方法效率太低。

RCNN/Fast RCNN/Faster RCNN

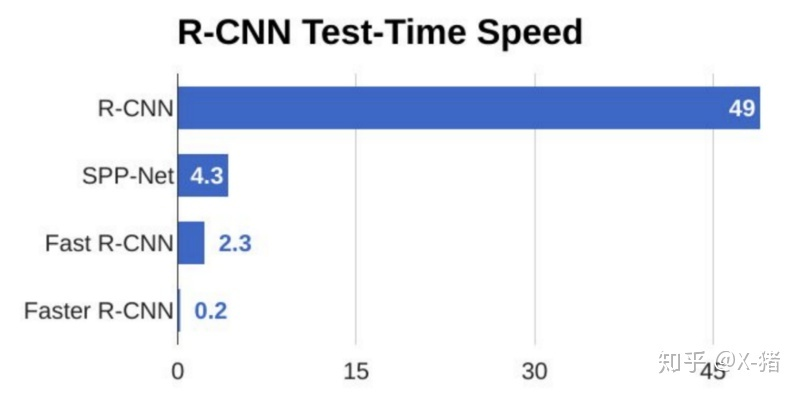

     RCNN开创性的提出了候选区(Region Proposals)的方法,先从图片中搜索出一些可能存在对象的候选区Selective Search,大概2000个左右,然后对每个候选区进行对象识别。大幅提升了对象识别和定位的效率。不过RCNN的速度依然很慢,其处理一张图片大概需要49秒。因此又有了后续的Fast RCNN 和 Faster RCNN,针对RCNN的神经网络结构和候选区的算法不断改进,Faster RCNN已经可以达到一张图片约0.2秒的处理速度。总体来说,RCNN系列依然是两阶段处理模式:先提出候选区,再识别候选区中的对象。

YOLO

    YOLO创造性的将候选区和对象识别这两个阶段合二为一,看一眼图片(不用看两眼哦)就能知道有哪些对象以及它们的位置。实际上,YOLO并没有真正去掉候选区,而是采用了预定义的候选区(准确说应该是预测区,并不是Faster RCNN所采用的Anchor)。也就是将图片划分为 7*7=49 个网格(grid),每个网格允许预测出2个边框(bounding box,包含某个对象的矩形框),总共 49*2=98 个bounding box。可以理解为98个候选区,它们很粗略的覆盖了图片的整个区域。

RCNN:我们先来研究一下图片,嗯,这些位置很可能存在一些对象,你们对这些位置再检测一下看到底是哪些对象在里面。
YOLO:我们把图片大致分成98个区域,每个区域看下有没有对象存在,以及具体位置在哪里。
RCNN:你这么简单粗暴真的没问题吗?
YOLO:当然没有......咳,其实是有一点点问题的,准确率要低一点,但是我非常快!快!快!
RCNN:为什么你用那么粗略的候选区,最后也能得到还不错的bounding box呢?
YOLO:你不是用过边框回归吗?我拿来用用怎么不行了。

RCNN虽然会找到一些候选区,但毕竟只是候选,等真正识别出其中的对象以后,还要对候选区进行微调,使之更接近真实的bounding box。这个过程就是边框回归:将候选区bounding box调整到更接近真实的bounding box。既然反正最后都是要调整的,干嘛还要先费劲去寻找候选区呢,大致有个区域范围就行了,所以YOLO就这么干了。

下面具体看下YOLO的实现方案。

1)结构

     去掉候选区这个步骤以后,YOLO的结构非常简单,就是单纯的卷积、池化最后加了两层全连接。单看网络结构的话,和普通的CNN对象分类网络几乎没有本质的区别,最大的差异是最后输出层用线性函数做激活函数,因为需要预测bounding box的位置(数值型),而不仅仅是对象的概率。

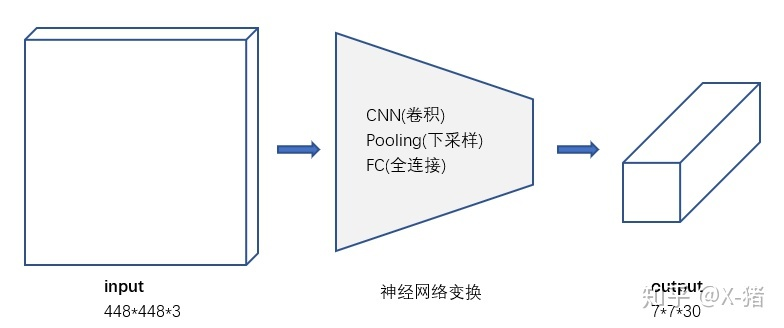

所以粗略来说,YOLO的整个结构就是输入图片经过神经网络的变换得到一个输出的张量,如下图所示。



YOLO网络结构由24个卷积层与2个全连接层构成,网络入口为448x448(v2为416x416),图片进入网络先经过resize,网络的输出结果为一个张量,维度为:


      其中,S为划分网格数,B为每个网格负责的边框个数,C为类别个数。每个小格会对应B个边界框,边界框的宽高范围为全图,表示以该小格为中心寻找物体的边界框位置。每个边界框对应一个分值,代表该处是否有物体及定位准确度,每个小格会对应C个概率值,找出最大概率对应的类别P(Class|object),并认为小格中包含该物体或者该物体的一部分。

在这里很容易被误导:每个网格单元的视野有限而且很可能只有局部特征,这样就很难理解yolo为何能检测比grid_cell大很多的物体。其实,yolo的做法并不是把每个单独的网格作为输入feed到模型,在inference的过程中,网格只是物体中心点位置的划分之用,并不是对图片进行切片,不会让网格脱离整体的关系
基本思想是这样:预测框的位置、大小和物体分类都通过CNN暴力predict出来。

2)输入和输出的映射关系



3)输入

    输入就是原始图像,唯一的要求是缩放到448*448的大小。主要是因为YOLO的网络中,卷积层最后接了两个全连接层,全连接层是要求固定大小的向量作为输入,所以倒推回去也就要求原始图像有固定的尺寸。那么YOLO设计的尺寸就是448*448。

4)输出

     输出是一个 7*7*30 的张量(tensor)。输入图像被划分为 7*7 的网格(grid),输出张量中的 7*7 就对应着输入图像的 7*7 网格。或者我们把 7*7*30 的张量看作49个30维的向量,也就是输入图像中的每个网格对应输出一个30维的向量。参考上图,比如输入图像左上角的网格对应到输出张量中左上角的向量。

    要注意的是,并不是说仅仅网格内的信息被映射到一个30维向量。经过神经网络对输入图像信息的提取和变换,网格周边的信息也会被识别和整理,最后编码到那个30维向量中具体来看每个网格对应的30维向量中包含了哪些信息?



① 20个对象分类的概率

    YOLO支持识别20种不同的对象(人、鸟、猫、汽车、椅子等),所以这里有20个值表示该网格位置存在任一种对象的概率。可以记为 P(C_1|Object), ......, P(C_i|Object),......P(C_{20}|Object),之所以写成条件概率,意思是如果该网格存在一个对象Object,那么它是C_i的概率是P(C_i|Object)

② 2个bounding box的位置

    每个bounding box需要4个数值来表示其位置,(Center_x,Center_y,width,height),即(bounding box的中心点的x坐标,y坐标,宽度,高度),2个bounding box共需要8个数值来表示其位置。其中坐标的 x, y 用对应网格的 offset 归一化到 0-1 之间,w, h 用图像的 width 和 height 归一化到 0-1 之间。

③ 2个bounding box的置信度

bounding box的置信度 = 该bounding box内存在对象的概率 * 该bounding box与该对象实际bounding box的IOU,公式:

                                         Confidence = Pr(Object) * IOU_{pred}^{truth}

    Pr(Object)是bounding box内存在对象的概率,区别于 P(C_i|Object)Pr(Object)并不管是哪个对象,它体现的是有或没有对象的概率。第①点中的P(C_i|Object)意思是假设已经有一个对象在网格中了,这个对象具体是哪一个。

    IOU_{pred}^{truth}是 bounding box 与对象真实bounding box 的IOU。要注意的是,现在讨论的30维向量中的bounding box是YOLO网络的输出,也就是预测的bounding box。所以IOU_{pred}^{truth}体现了预测的bounding box与真实bounding box的接近程度。还要说明的是,虽然有时说"预测"的bounding box,但这个IOU是在训练阶段计算的。等到了测试阶段(Inference),这时并不知道真实对象在哪里,只能完全依赖于网络的输出,这时已经不需要(也无法)计算IOU了

     综合来说,一个bounding box的置信度Confidence意味着它是否包含对象且位置准确的程度。置信度高表示这里存在一个对象且位置比较准确,置信度低表示可能没有对象 或者 即便有对象也存在较大的位置偏差。

     总的来说,30维向量 = 20个对象的概率 + 2个bounding box * 4个坐标 + 2个bounding box的置信度

注意:class 信息是针对每个网格的,confidence 信息是针对每个 bounding box 的。

讨论

① 一张图片最多可以检测出49个对象。每个30维向量中只有一组(20个)对象分类的概率,也就只能预测出一个对象。所以输出的 7*7=49个30维向量,最多表示出49个对象。

② 总共有 49*2=98 个候选区(bounding box),每个30维向量中有2组bounding box,所以总共是98个候选区。

③ YOLO的bounding box并不是Faster RCNN的Anchor

     Faster RCNN等一些算法采用每个grid中手工设置n个Anchor(先验框,预先设置好位置的bounding box)的设计,每个Anchor有不同的大小和宽高比。YOLO的bounding box看起来很像一个grid中2个Anchor,但它们不是。YOLO并没有预先设置2个bounding box的大小和形状,也没有对每个bounding box分别输出一个对象的预测。它的意思仅仅是对一个对象预测出2个bounding box,选择预测得相对比较准的那个。

这里采用2个bounding box,有点不完全算监督算法,而是像进化算法。如果是监督算法,我们需要事先根据样本就能给出一个正确的bounding box作为回归的目标。但YOLO的2个bounding box事先并不知道会在什么位置,只有经过前向计算,网络会输出2个bounding box,这两个bounding box与样本中对象实际的bounding box计算IOU。这时才能确定,IOU值大的那个bounding box,作为负责预测该对象的bounding box。换句话说,我们需要事先根据样本给出一个正确的bounding box作为回归的目标。YOLO的2个bounding box事先并不知道会在什么位置,只有经过前向计算,网络会输出2个bounding box,这两个bounding box与样本中对象实际的bounding box计算IOU。这时才能确定,IOU值大的那个bounding box,作为负责预测该对象的bounding box

     训练开始阶段,网络预测的bounding box可能都是乱来的,但总是选择IOU相对好一些的那个,随着训练的进行,每个bounding box会逐渐擅长对某些情况的预测(可能是对象大小、宽高比、不同类型的对象等)。所以,这是一种进化或者非监督学习的思想。

另外论文中经常提到responsible。比如:Our system divides the input image into an S*S grid. If the center of an object falls into a grid cell, that grid cell is responsible for detecting that object. 这个 responsible 有点让人疑惑,对预测"负责"是啥意思。其实就是一个Object只由一个grid来进行预测,不要多个grid都抢着预测同一个Object。更具体一点说,就是在设置训练样本的时候,样本中的每个Object归属到且仅归属到一个grid,即便有时Object跨越了几个grid,也仅指定其中一个。具体就是计算出该Object的bounding box的中心位置,这个中心位置落在哪个grid,该grid对应的输出向量中该对象的类别概率是1(该gird负责预测该对象),所有其它grid对该Object的预测概率设为0(不负责预测该对象)。

    还有:虽然一个grid中会产生2个bounding box,但我们会选择其中一个作为预测结果,另一个会被忽略。下面构造训练样本的部分会看的更清楚。

可以调整网格数量、bounding box数量

     7*7网格,每个网格2个bounding box,对448*448输入图像来说覆盖粒度有点粗。我们也可以设置更多的网格以及更多的bounding box。设网格数量为 S*S,每个网格产生B个边框,网络支持识别C个不同的对象。这时,输出的向量长度为:C + B * (4+1),整个输出的tensor就是:S * S * (C + B * (4+1))

    YOLO选择的参数是 7*7网格,2个bounding box,20种对象,因此输出向量长度 = 20 + 2 * (4+1) = 30。整个输出的tensor就是 7*7*30。因为网格和bounding box设置的比较稀疏,所以这个版本的YOLO训练出来后预测的准确率和召回率都不是很理想,后续的v2、v3版本还会改进。当然,因为其速度能够满足实时处理的要求,所以对工业界还是挺有吸引力的。

训练样本构成



    作为监督学习,我们需要先构造好训练样本,才能让模型从中学习。对于一张输入图片,其对应输出的7*7*30张量(也就是监督学习所说的标签label)应该填写什么数据呢?首先,输出的 7*7维度对应于输入的 7*7 网格。然后具体看下30维向量的填写。

① 20个对象分类的概率

 对于输入图像中的每个对象,先找到其中心点。比如图中的自行车,其中心点在黄色圆点位置,中心点落在黄色网格内,所以这个黄色网格对应的30维向量中,自行车的概率是1,其它对象的概率是0。所有其它48个网格的30维向量中,该自行车的概率都是0。这就是所谓的"中心点所在的网格对预测该对象负责"。狗和汽车的分类概率也是同样的方法填写。

② 2个bounding box的位置

      训练样本的bounding box位置应该填写对象实际的bounding box,但一个对象对应了2个bounding box参数,应该把实际的bounding box填在哪一个里面?上面讨论过,需要根据网络输出的bounding box与对象实际bounding box的IOU来选择所以要在训练过程中动态决定到底填哪一个bounding box。参考下面第③点。

③ 2个bounding box的置信度

上面讨论过置信度公式:

                                              Confidence = Pr(Object) * IOU_{pred}^{truth}
      IOU_{pred}^{truth}可以直接计算出来,就是用网络输出的2个bounding box与对象真实bounding box一起计算出IOU。然后看2个bounding box的IOU,哪个比较大(更接近实际的bounding box),就由哪个bounding box来负责预测该对象是否存在,即该bounding box的Pr(Object) =1,同时把对象真实的bounding box参数填入到这个bounding box位置向量处。另一个不负责预测的bounding box的Pr(Object) =0
    总的来说就是,与对象实际bounding box最接近的那个bounding box,其Confidence=IOU_{pred}^{truth},该网格的其它bounding box的Confidence=0

举个例子,比如上图中自行车的中心点位于4行3列网格中,所以输出tensor中4行3列位置的30维向量如下图所示。



       4行3列网格位置有一辆自行车,它的中心点在这个网格内,把自行车的实际边框参数填入样本标签向量中的bounding box1位置。注意,图中将自行车实际边框参数放在bounding box1,但实际上是在训练过程中,等网络输出以后,比较两个bounding box1和bounding box2与自行车实际bounding box的IOU,发现输出的bounding box1与实际边框的IOU最大,所以把自行车的实际bounding box参数放置在图中bounding box1位置,且该bounding box1的置信度设为1,bounding box2正常存入,同时置信度置0.

损失函数

损失就是网络实际输出值与样本标签值之间的偏差。

(我们输出 预测边框坐标1和 预测边框坐标2,然后计算与实际对象边框的IOU,最大的那个预测边框对应的位置处,把样本标签对应的位置填入实际对象边框)

YOLO的损失函数:

     损失函数的设计目标就是让坐标(x,y,w,h)8维,confidence 2维,classification 20维这个三个方面达到很好的平衡。简单的全部采用了sum-squared error loss来做,会有以下不足:

a) 8维的localization error和20维的classification error同等重要显然是不合理的。
b) 如果一些格子中没有object(一幅图中这种格子很多),那么就会将这些栅格子中的bounding box的confidence 置为0,相比于较少数量的有object的格子,这些不包含物体的格子对梯度更新的贡献会远大于包含物体的格子对梯度更新的贡献,这会导致网络不稳定甚至发散。

       对不同大小的bbox预测中,相比于大bbox预测偏一点,小box预测偏相同的尺寸对IOU的影响更大。而sum-square error loss中对同样的偏移loss是一样。 为了缓和这个问题,作者用了一个巧妙的办法,就是将box的width和height取平方根代替原本的height和width。 如下图:small bbox的横轴值较小,发生偏移时,反应到y轴上的loss(下图绿色)比big box(下图红色)要大。

  • 1_i^{obj}  意思是网格i中存在对象;
  • 1_{ij}^{obj}意思是网格i的第j个bounding box中存在对象。
  • 1_{ij}^{noobj}意思是网格i的第j个bounding box中不存在对象,
  • C_i表示存在对象的概率。

   总的来说,就是用网络输出与样本标签的各项内容的误差平方和作为一个样本的整体误差。损失函数中的几个项是与输出的30维向量中的内容相对应的。

① 对象分类的误差
公式第5行类别预测,1_i^{obj}意味着存在对象的网格才计入误差。

② bounding box的位置误差
a)都带有1_{ij}^{obj}意味着只有"负责"(IOU比较大)预测的那个bounding box的数据才会计入误差。
b)第2行宽度和高度先取了平方根,因为如果直接取差值的话,大的对象对差值的敏感度较低,小的对象对差值的敏感度较高,所以取平方根可以降低这种敏感度的差异,使得较大的对象和较小的对象在尺寸误差上有相似的权重。
c)给这些损失前面赋予更大的loss weight, 记为 λcoord ,乘以 \lambda_{coord} 调节bounding box位置误差的权重(相对分类误差和置信度误差)。YOLO设置 \lambda_{coord} = 5,即调高位置误差的权重。

③ bounding box的置信度误差
a)第3行是存在对象的bounding box的置信度误差。带有1_{ij}^{obj}意味着只有"负责"(IOU比较大)预测的那个bounding box的置信度才会计入误差。
b)第4行是不存在对象的bounding box的置信度误差。因为不存在对象的bounding box应该老老实实的说"我这里没有对象",也就是输出尽量低的置信度。如果它不恰当的输出较高的置信度,会与真正"负责"该对象预测的那个bounding box产生混淆。其实就像对象分类一样,正确的对象概率最好是1,所有其它对象的概率最好是0。有object的bbox的confidence loss (上图红色框) 的loss weight正常取1。
c)对没有object的bbox的confidence loss,赋予小的loss weight,记为 λnoobj ,乘以 λnoobj 调节不存在对象的bounding box的置信度的权重(相对其它误差)。YOLO设置 λnoobj =0.5,即调低不存在对象的bounding box的置信度误差的权重。

训练

    YOLO先使用ImageNet数据集对前20层卷积网络进行预训练,然后使用完整的网络,在PASCAL VOC数据集上进行对象识别和定位的训练和预测。YOLO的网络结构如下图所示:



    YOLO的最后一层采用线性激活函数,其它层都是Leaky ReLU。训练中采用了drop out和数据增强(data augmentation)来防止过拟合。

预测(inference)

     训练好的YOLO网络,输入一张图片,将输出一个 7*7*30 的张量(tensor)来表示图片中所有网格包含的对象(概率)以及该对象可能的2个位置(bounding box)和置信度。YOLO采用NMS(Non-maximal suppression,非极大值抑制)算法,从中提取出最有可能的那些对象和位置。

NMS(非极大值抑制)

    NMS其核心思想是:选择得分最高的作为输出,与该输出重叠的去掉,不断重复这一过程直到所有备选处理完。YOLO的NMS计算方法如下。

   网络输出的7*7*30的张量,在每一个网格中,对象C_i位于第j个bounding box的得分:

Score_{ij} = P(C_i|Object) * Confidence_j

    它代表着某个对象C_i存在于第j个bounding box的可能性。每个网格有:20个对象的概率*2个bounding box的置信度,共40个得分(候选对象)。49个网格共1960个得分。对每种对象分别进行NMS,那么每种对象有1960/20=98个得分。

NMS步骤如下:

1)设置一个Score的阈值,低于该阈值的候选对象排除掉(将该Score设为0)
2)遍历每一个对象类别
?2.1)遍历该对象的98个得分
??2.1.1)找到Score最大的那个对象及其bounding box,添加到输出列表
??2.1.2)对每个Score不为0的候选对象,计算其与上面2.1.1输出对象的bounding box的IOU
??2.1.3)根据预先设置的IOU阈值,所有高于该阈值(重叠度较高)的候选对象排除掉(将Score设为0)
??2.1.4)如果所有bounding box要么在输出列表中,要么Score=0,则该对象类别的NMS完成,返回步骤2处理下一种对象
3)输出列表即为预测的对象

小结YOLO的检测流程

1. 将图片resize到448*448大小。

2.将图片放到网络里面进行处理。

3.进行非极大值抑制处理得到结果。

   YOLO不同于传统的检测算法,采用滑动窗口来寻找目标。YOLO直接采用单个卷积神经网络来预测多个bounding boxes和类别概率。

YOLO存在的优点是:

1.Yolo采用一个CNN网络来实现检测,是单管道策略,其训练与预测都是end-to-end,速度快,处理速度可以达到45fps,其快速版本(网络较小)甚至可以达到155fps。这得益于其识别和定位合二为一的网络设计,而且这种统一的设计也使得训练和预测可以端到端的进行,非常简便。

2. 泛化能力强 ,可以广泛适用于其他测试集。

3.Yolo是对整张图片做卷积,所以其在检测目标有更大的视野,它不容易对背景误判。其实我觉得全连接层也是对这个有贡献的,因为全连接起到了attention的作用。另外,Yolo的泛化能力强,在做迁移时,模型鲁棒性高。



YOLO存在的缺点是:

    精度低,小目标和邻近目标检测效果差,小对象检测效果不太好(尤其是一些聚集在一起的小对象),对边框的预测准确度不是很高,总体预测精度略低于Fast RCNN。主要是因为网格设置比较稀疏,而且每个网格只预测两个边框,另外Pooling层会丢失一些细节信息,对定位存在影响。这方面的改进可以看SSD,其采用多尺度单元格。也可以看Faster R-CNN,其采用了anchor boxes。Yolo对于在物体的宽高比方面泛化率低,就是无法定位不寻常比例的物体。

    YOLO与Fast R-CNN相比有较大的定位误差,与基于region proposal的方法相比具有较低的召回率。但是,YOLO在定位识别背景时准确率更高,而 Fast-R-CNN 的假阳性很高。基于此作者设计了 Fast-R-CNN + YOLO 检测识别模式,即先用R-CNN提取得到一组bounding box,然后用YOLO处理图像也得到一组bounding box。对比这两组bounding box是否基本一致,如果一致就用YOLO计算得到的概率对目标分类,最终的bouding box的区域选取二者的相交区域。这种组合方式将准确率提高了3个百分点。

作者:小小将
链接:https://zhuanlan.zhihu.com/p/32525231
来源:知乎
著作权归作者所有。商业转载请联系作者获得授权,非商业转载请注明出处。

算法性能分析

这里看一下Yolo算法在PASCAL VOC 2007数据集上的性能,这里Yolo与其它检测算法做了对比,包括DPM,R-CNN,Fast R-CNN以及Faster R-CNN。其对比结果如表1所示。与实时性检测方法DPM对比,可以看到Yolo算法可以在较高的mAP上达到较快的检测速度,其中Fast Yolo算法比快速DPM还快,而且mAP是远高于DPM。但是相比Faster R-CNN,Yolo的mAP稍低,但是速度更快。所以。Yolo算法算是在速度与准确度上做了折中。

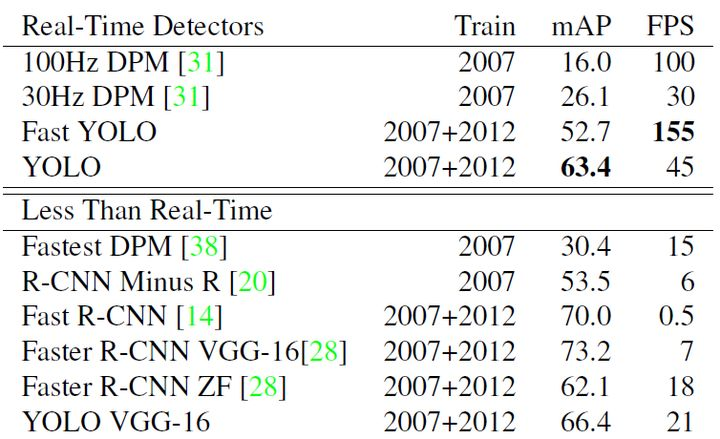

表1 Yolo在PASCAL VOC 2007上与其他算法的对比

为了进一步分析Yolo算法,文章还做了误差分析,将预测结果按照分类与定位准确性分成以下5类:

  • Correct:类别正确,IOU>0.5;(准确度)
  • Localization:类别正确,0.1 < IOU<0.5(定位不准);
  • Similar:类别相似,IOU>0.1;
  • Other:类别错误,IOU>0.1;
  • Background:对任何目标其IOU<0.1。(误把背景当物体)

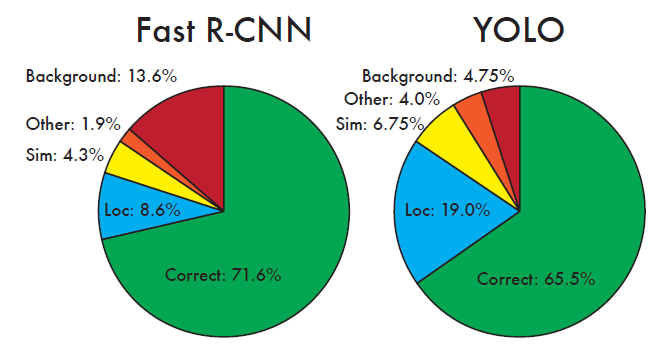

Yolo与Fast R-CNN的误差对比分析如下图所示:

图13 Yolo与Fast R-CNN的误差对比分析

可以看到,Yolo的Correct的是低于Fast R-CNN。另外Yolo的Localization误差偏高,即定位不是很准确。但是Yolo的Background误差很低,说明其对背景的误判率较低。

补充

在计算loss前,要对训练样本的标签做什么处理?:https://blog.csdn.net/weixin_41424926/article/details/105382858
