BeagleBone Black猎兔犬骨头(黑)- 露出单板计算机的原型吧!

热度:86   发布时间:2023-12-10 07:31:59.0



上一节介绍的简单易上手的BoneScript只是BeagleBone Black的小试牛刀而已,别忘了BBB可是五脏俱全的单板计算机!



如果你的BBB还没有准备好,可以点击这里:从安装驱动到简单的Bonescript编程介绍-如何快速开始使用你的BBB



如果你的BBB已经准备好了,我们就来看一下如何发挥出它的全部威力!



 一般而言,要成为一台真正意义的电脑,除了CPU,内存,硬盘(这些都在板上)等等还要能够与用户交互的外设(输出设备如显示屏和输入设备如鼠标和键盘),当然如果要有互联网链接的话,还需要有额外的配置。

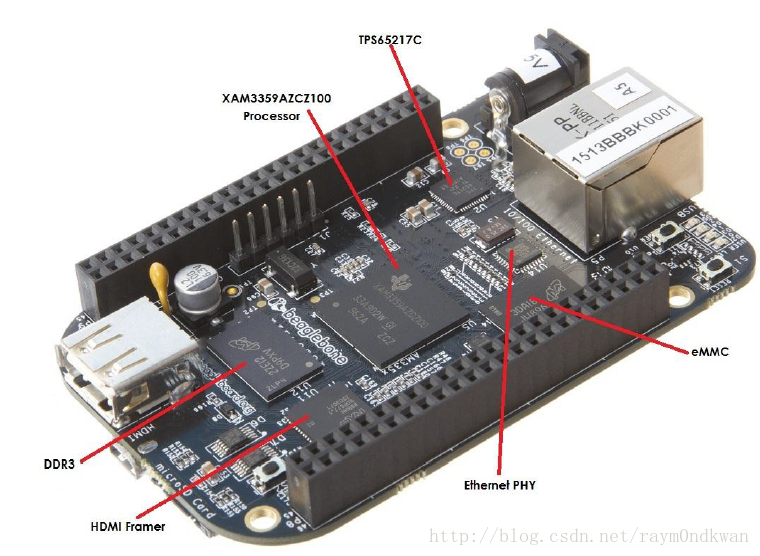

图中的硬件与传统计算机各部件的对应:

XAM3359AZC100为ARM Cortex M8 CPU

TPS65217C 电源管理芯片

DDR3 内存

eMMC 硬盘

HDMI Framer HDMI视频帧的暂存器

Ethernet PHY 以太网物理层驱动



当然除了硬件,计算机还得有软件层面的条件,一般用户接触到的计算机基本都带有操作系统,BBB自带?ngstr?m Linux,同时也支持其他Liunx操作系统。



BBB作为单板计算机,有两种配置的办法,如果你:

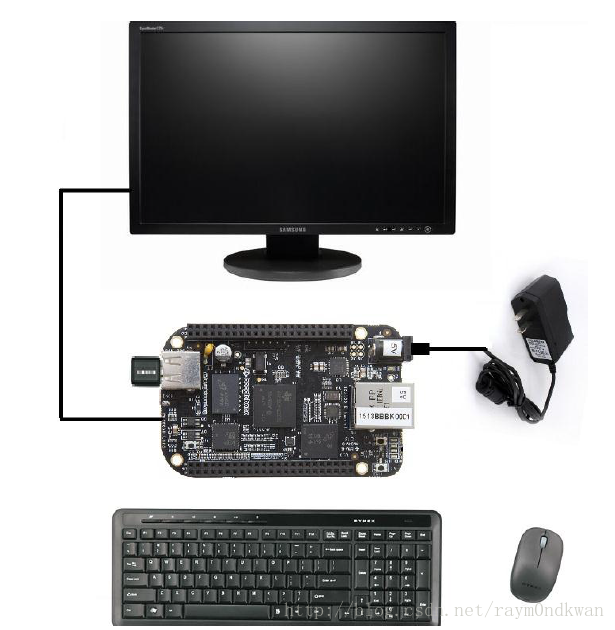

一.有所有外设!



很好!这里所有的外设指:

  • micro-HDMI-HDMI 接线
  • HDMI 显示器 或者DVI-D显示器(和附加的HDMI转换器,但只有HDMI能够输出BBB的声音),显示器分辨率不用太高避免不支持
  • USB 集线器, BBB只有一个USB接口
  • USB键盘和USB鼠标(如果是由一个USB无线发射器控制的话,USB集线器可以省去)
  • 以太网线,或者USB无线网卡(如果要上网)
  • 5VDC 1A 电源

当然别的外设配置组合也可以。



那么接下来要做的事情就简单了:



  1. 在接电源前接上所有外设;
  2. 接上电源!(请在接好HDMI后才接电源!)

这时BBB就会自己启动,等启动完毕,你就能使用了!一台传统意义的计算机!上网、文字处理甚至玩游戏!







二.只有BeagleBone Black和我的电脑!

如果你手边没有那么多外设,不用担心,你一样能享受完整的BBB单板机的体验!



接下来介绍的办法,就能够只用一条USB连线,连接你的电脑(这个方案当然也适合MAC和Liunx,但这里介绍Windows下的办法)和BBB,通过“借用”你电脑的外设作为BBB的外设,使BBB作为单独的主机运作。简单来说,就是一般的远程控制Linux机器,主要分两大步,第一步为SSH进BBB,第二步为通过VNC(Virtual Network Computing)协议,远程控制BBB。



那么下面正式开始:



1.下载Putty(如果是Linux和MAC就用Terminal好了),这是一个Windows下的SSH客户端;

2.用USB连接你的电脑和BBB;

3.打开Putty,连接IP192.168.7.2(BBB),如下图:



4.连接过程中会弹出警告,询问连接是否值得信赖,是否确认连接,点是;

5.出现询问login as:时,填root;

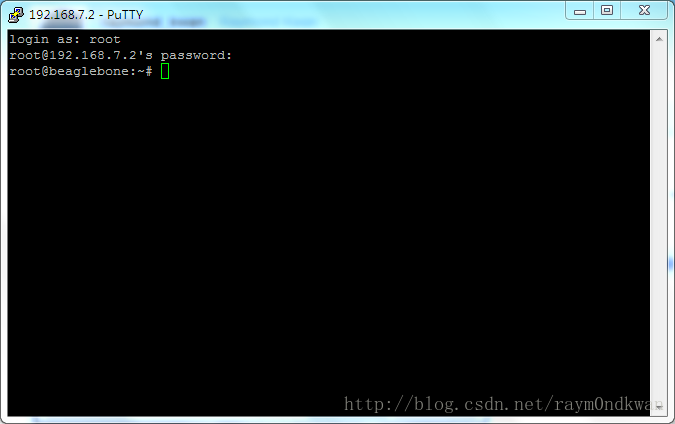

6.询问密码时,直接确定(Enter回车)即可,完成以上三步后见下图;



 到这一步,你就正式SSH进BBB了,你能在别的terminal里能干的事情,在这里也能干,当然我们还得通过这个去安装和配置VNC,接下来:



7.输入以下两行命令,安装VNC(你的电脑要有网络连接):



opkg update

opkg install x11vnc

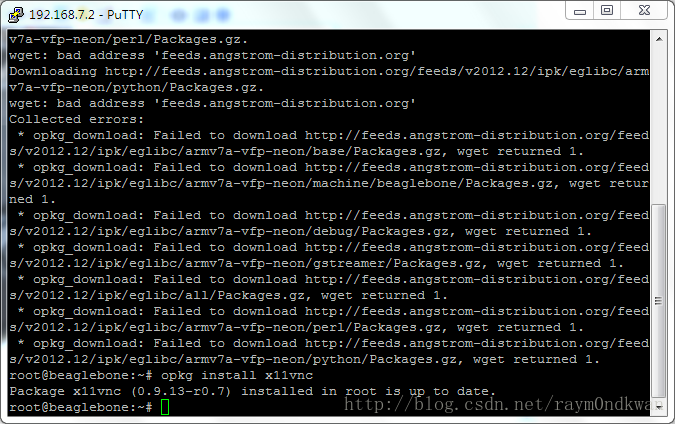

 8.耐心等待,直到出现下图:





 到这里,在BBB上的VNC安装完毕。



9.输入以下指令授权你的主机使用VNC连接BBB:



x11vnc -bg -o %HOME/.x11vnc.log.%VNCDISPLAY -auth /var/run/gdm/auth-for-gdm*/database -display :0-forever



10.在电脑上装VNC客户端,有很多选择,可以考虑Ultra VNC或者Real VNC;

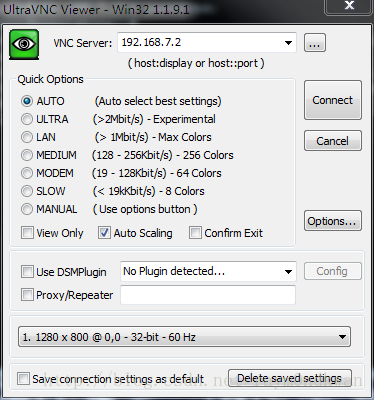

11.这里介绍的是 Ultra VNC, 安装完成后,打开Ultra viewer,连接IP192.168.7.2(BBB),如下图配置:

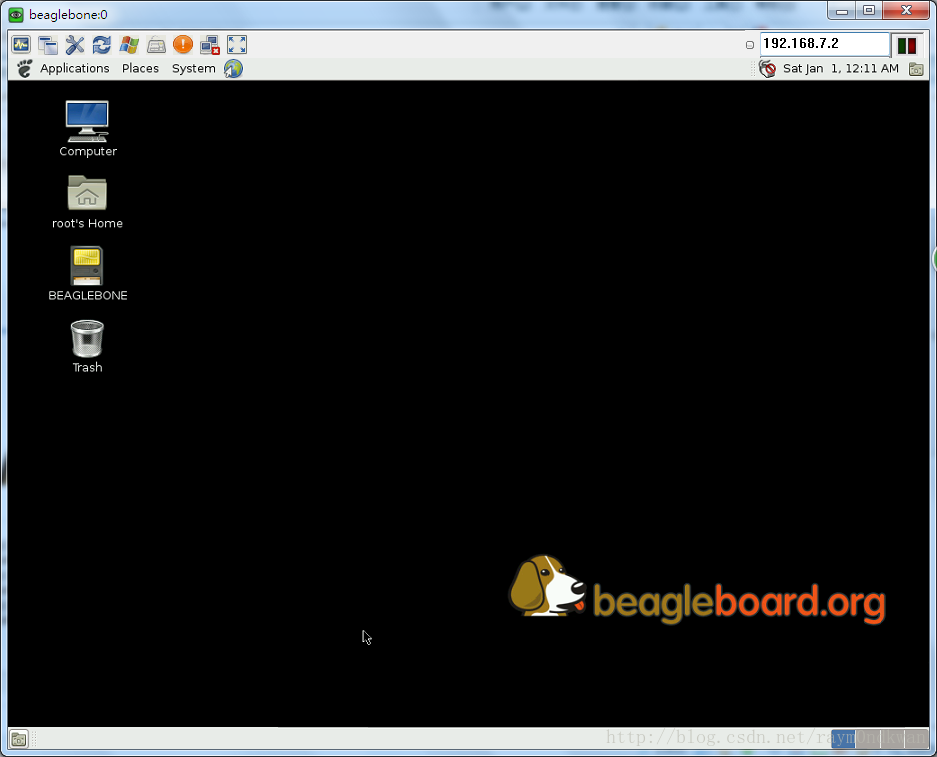

 12.好了,大功告成:





看到了吧,400元不到的单板计算机,麻雀虽小五脏俱全!







Enjoy your BeagleBone!



参考资料:

[1].BeagleBone Black官方参考文档

[2].SSH to BeagleBone Black over USB By Simon Monk @ Adafruit Learning System

[3].Quick hint for Beaglebone Black userBy Roger Meike
