链路汇聚实验报告总结

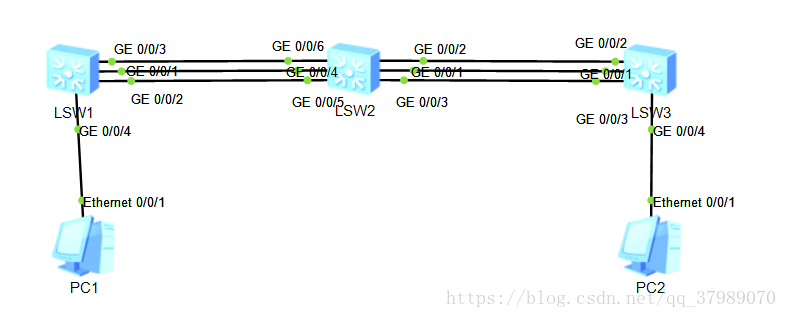

实验拓扑图：

实验需求：

1. 设置链路组
2. 设置链路组的最大链接数量
3. PC1  ping 通PC2



实验目标：

1. 了解链接汇聚
2. 了解交换机原理



实验步骤：

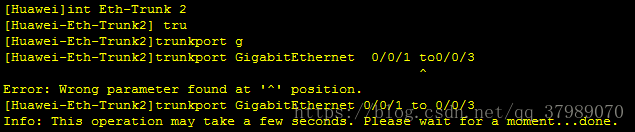

1. 配置好交换机的各个链路组

Sw1:

Sw2:

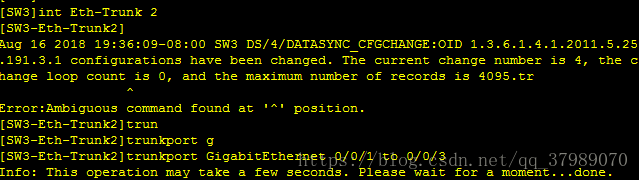

Sw3:









1. 设置最大的链路活跃数

     首先，要undo之前的接口，不然可能会出错或者不能限制活跃数

[sw1-Eth-Trunk1]mode lacp-static

[sw1-Eth-Trunk1]max active-linknumber 2

[sw2-Eth-Trunk1]mode lacp-static

[sw2-Eth-Trunk1]max active-linknumber 2

[sw2-Eth-Trunk2]mode lacp-static

[sw2-Eth-Trunk2]max active-linknumber 2

[sw3-Eth-Trunk2]mode lacp-static

[sw3-Eth-Trunk2]max active-linknumber 2

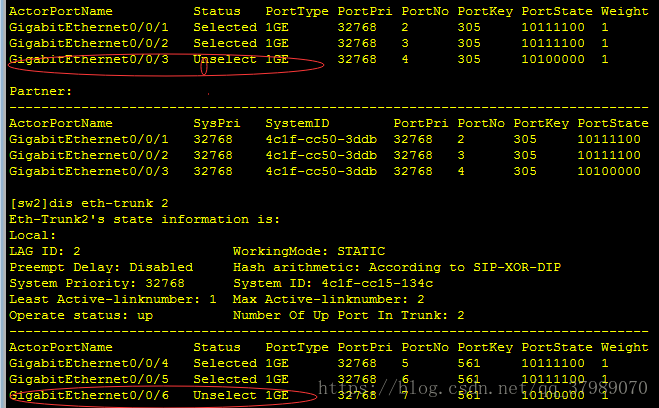

1. 测试



1. 思考题





 为什么这里的接口被阻塞的都是大的接口？

   我认为，这个可能是交换机的默认设置，负载均衡的情况下，如果要限制活跃量的话，首先限制大的接口数

   详细请看：https://blog.csdn.net/hrl7752/article/details/77507379?locationNum=10&fps=1







                            vlan实验报告总结

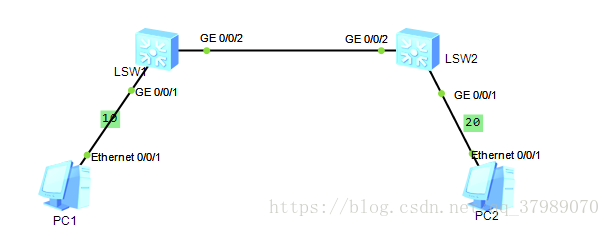

实验拓扑图：



实验需求：

1. PC1与PC2在同一网段
2. PC1在vlan 10，PC2在vlan 20
3. 分析PC1与PC2通讯与不通讯的原因



实验目标：

1. 了解vlan的几个划分方法
2. 掌握Access和Trunk接口的指令
3. 清楚vlan每一步的作用



实验步骤：

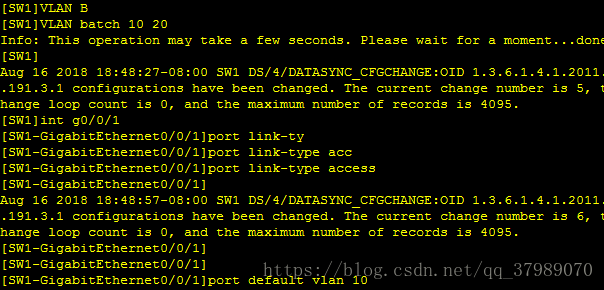

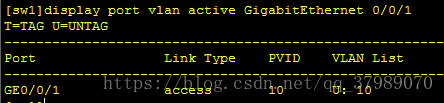

1. 配置好交换机各个端口的vlan

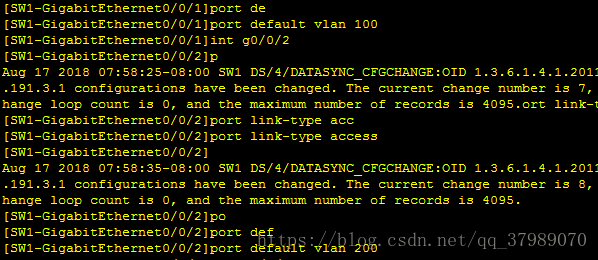

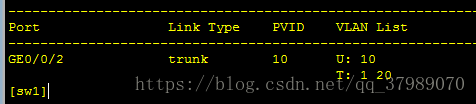

Sw1:

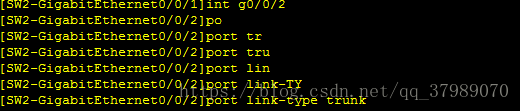

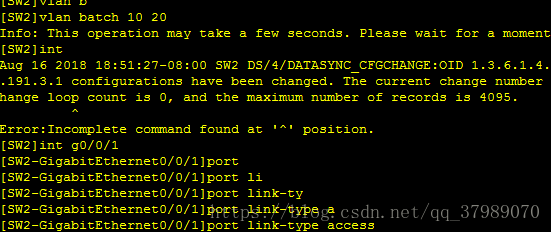

Sw2:

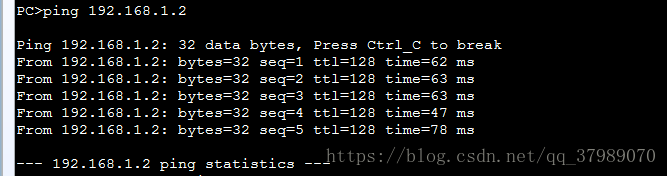

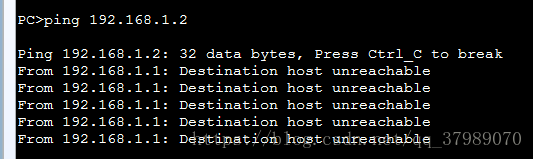

1. 用PC1去ping PC2

1. 不通讯的原因：



当PC1发送数据帧之后，经过接口0/0/1之后就会有一个带有vlan10 的标签





到达接口0/0/2之后，会移除标签，然后又变成数据帧





     然后到达接口0/0/2的时候，只允许通过vlan 20，于是不能通讯

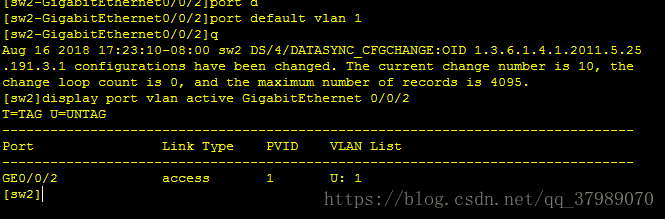

1. 为什么通讯











                                         单臂路由实验报告总结

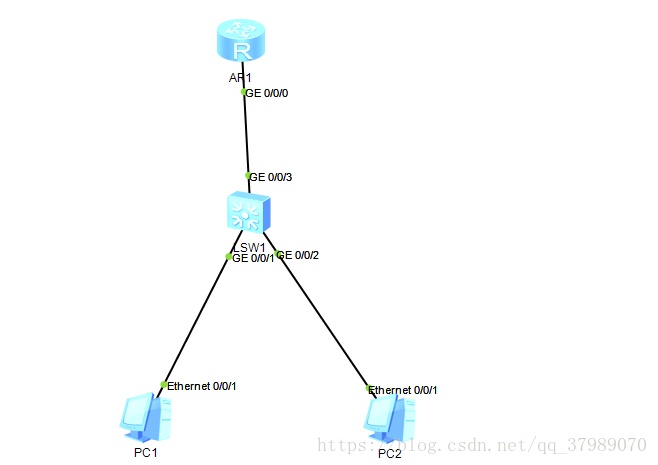

实验拓扑图：

• 实验需求：

1. PC1与PC2在不同vlan不同网段

2. 使用单臂路由完成互通



二、实验目标：

1.熟悉nNSP交换和路由命令

2.了解单臂路由的每一过程的作用

3.于前几个实验比较有系统框架

三、实验步骤：

  第一步：配置思路

1. 配置好交换机和路由的接口
2. PC1 ping PC2

第二步：实验操作

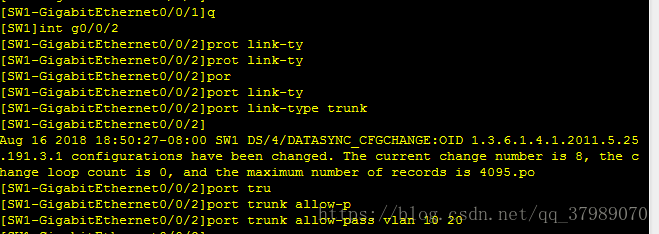

1.配置好交换机和路由的接口

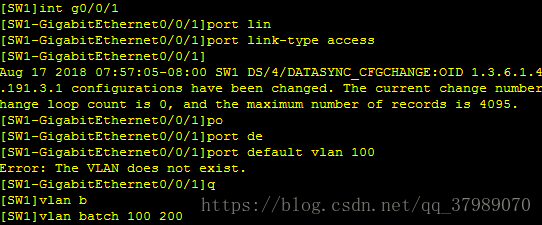

SW1：

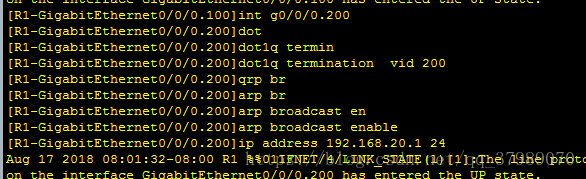

R1：

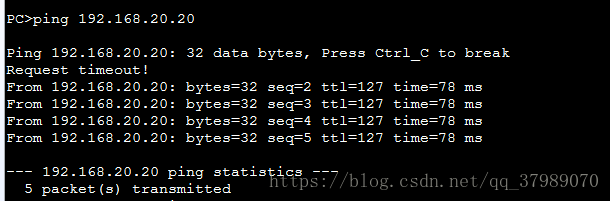

2.用PC1去ping PC2

总结：1. 指令

           2.路由和交换vlan框架
