防火墙的配置实验总结

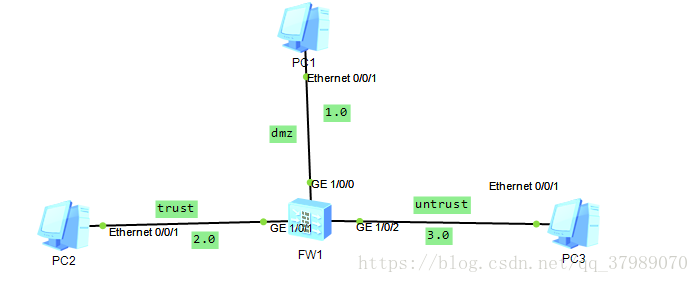

实验拓扑图：

• 实验需求：

1.PC不在同一网段

2.网关在防火墙上

二、实验目标：

1.知道防火墙原理

2.配置防火墙

三、实验步骤：

  第一步：配置思路

     1.配置ip

     2.检测连通性

     3. 将端口划入到相应的区域

     4. 将端口开启ping服务

     5. 将区域间的策略放行通过

     6. 测试

第二步：实验操作

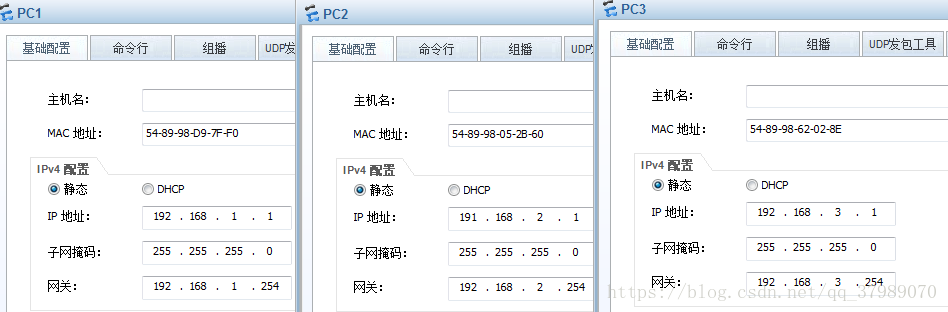

1. 配置ip

   FW1:

PC1-àPC3:

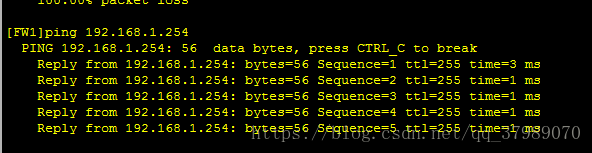

1. 检测连通性

………………

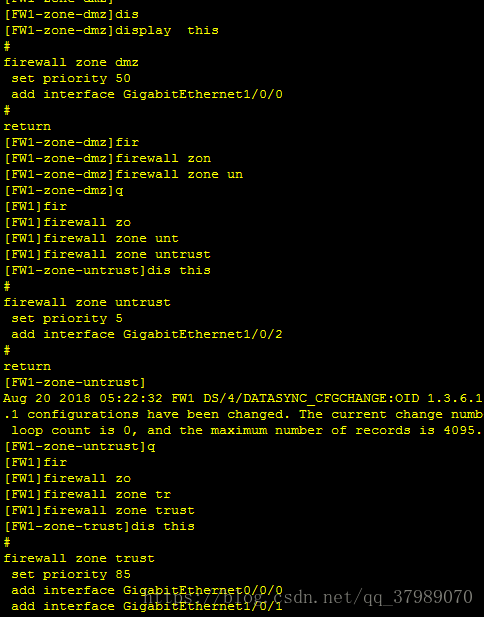

1. 将端口话费到相应的服务

firewall zone untrust

add int g1/0/2

firewall zone trust

add int g1/0/1

firewall zone dmz

add int g1/0/0

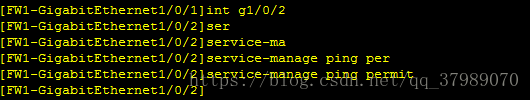

4.将端口开启ping服务

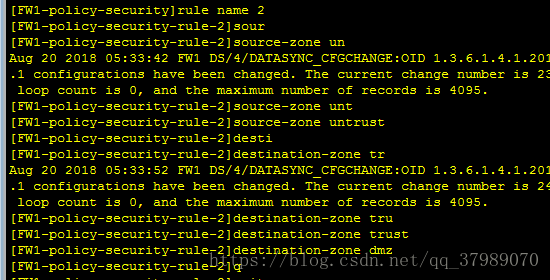

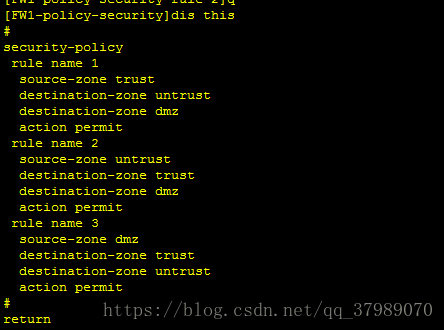

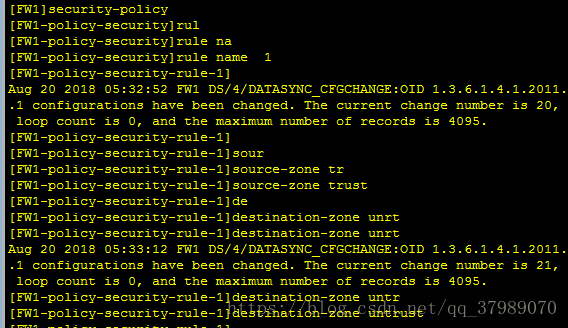

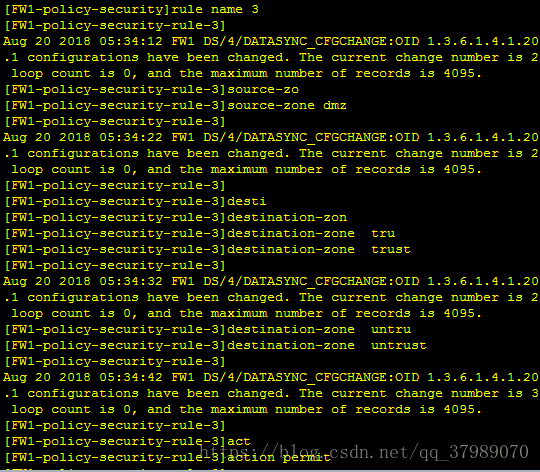

5.将区域间的策略放行

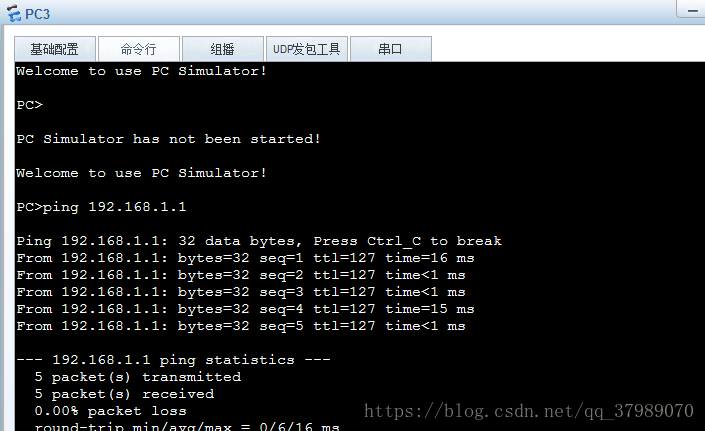

 6测试：
