【YOLO系列】论文笔记——YOLOv2

热度:21   发布时间:2023-11-29 15:32:20.0

在前几天介绍了YOLO系列的第一代版本,本文主要介绍YOLO系列的第二代版本YOLOv2。第一代版本在准确度、速度和容错率等方面都有所欠缺,YOLOv2在这些方面做了许多改进。

论文标题:《YOLO9000: Better, Faster, Stronger》
论文地址: https://arxiv.org/pdf/1612.08242v1.pdf

YOLOv2在V1基础上的改进。

1、Batch normalization

什么是Batch Normalization?说白了就是对神经网络的每一个卷积层输出结果进行一下归一化,而不是在池化与激活函数之后。但是这样也带来一个问题,把某个层的输出限制在均值为0,方差为1的分布会使得网络的表达能力变弱。因此作者给BN层进行一些限制的放松,增加两个可学习的参数 β 和 γ ,对数据进行缩放和平移,平移参数 β 和缩放参数 γ 是学习出来的。

BN能够给模型收敛带来显著地提升,同时也消除其他形式的正则化的必要。作者在每层卷积层的后面加入BN后,在mAP上提升了2%。BN也有助于正则化模型。有了BN便可以去掉用dropout来避免模型过拟合的操作。BN层的添加直接将mAP硬拔了2个百分点,这一操作在yolo_v3上依然有所保留,BN层从v2开始便成了yolo算法的标配。

2、High resolution classifier

所有state-of-the-art的检测方法基本上都会使用ImageNet预训练过的模型(classifier)来提取特征,例如AlexNet输入图片会被resize到不足256 * 256,这导致分辨率不够高,给检测带来困难。所以YOLO(v1)先以分辨率224*224训练分类网络,然后需要增加分辨率到448*448,这样做不仅切换为检测算法也改变了分辨率。所以作者想能不能在预训练的时候就把分辨率提高了,训练的时候只是由分类算法切换为检测算法。

YOLOv2首先修改预训练分类网络的分辨率为448*448,在ImageNet数据集上训练10轮(10 epochs)。这个过程让网络有足够的时间调整filter去适应高分辨率的输入。然后fine tune为检测网络。mAP获得了4%的提升。

3、Convolutional With Anchor Boxes

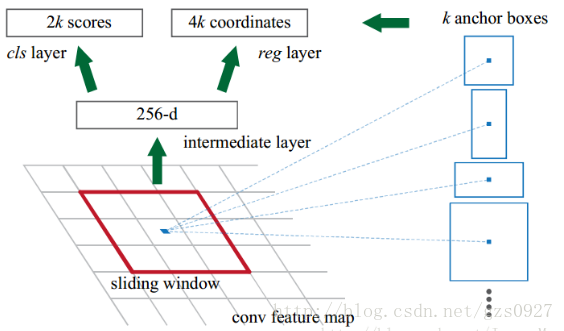

在yolo_v2的优化尝试中加入了anchor机制。YOLO通过全连接层直接预测Bounding Box的坐标值。Faster R-CNN并不是直接预测坐标值。Faster R-CNN只是用RPN种的全连接来为每一个box预测offset(坐标的偏移量或精修量)以及置信度(得分)。(说明:faster r-cnn的box主体来自anchor,RPN只是提供精修anchor的offset量)
由于预测层是卷积性的,所以RPN预测offset是全局性的。预测offset而不是坐标简化了实际问题,并且更便于网络学习。
作者去除了YOLO的全连接层,使用anchor框来预测bounding box。首先,作者去除了一层池化层以保证卷积输出具有较高的分辨率。作者把448X448的图像收缩到416大小。因为作者想让输出特征图的维度是奇数(416/32=13,13为奇数),这样的话会有一个中间单元格(center cell)。物体(尤其是大物体)经常占据图像的中心,所以有一个单独位置恰好在中心位置能够很好地预测物体。YOLO的卷积层下采样这些图像以32(即2525)为采样系数(416/32 = 13),所以输出feature map为13x13。
使用了anchor boxes机制之后,准确率有一点点下降。YOLO(指YOLO v1)只能在每张图给出98个预测框,但是使用了anchor boxes机制之后模型能预测超过1000个框。

这里写图片描述

4、Dimension Clusters

使用anchor时,作者发现Faster-RCNN中anchor boxes的个数和宽高维度往往是手动精选的先验框(hand-picked priors),设想能否一开始就选择了更好的、更有代表性的先验boxes维度,那么网络就应该更容易学到准确的预测位置。解决办法就是统计学习中的K-means聚类方法,通过对数据集中的ground true box做聚类,找到ground true box的统计规律。以聚类个数k为anchor boxs个数,以k个聚类中心box的宽高维度为anchor box的维度。

如果按照标准k-means使用欧式距离函数,大boxes比小boxes产生更多error。但是,我们真正想要的是产生好的IOU得分的boxes(与box的大小无关)。因此采用了如下距离度量:

d(box,centroid) = 1-IOU(box,centroid)

这里写图片描述

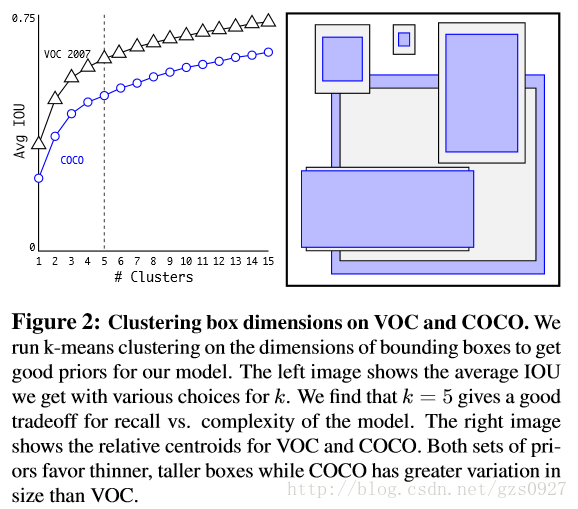

上面左图: 随着k的增大,IOU也在增大(高召回率),但是复杂度也在增加。所以平衡复杂度和IOU之后,最终得到k值为5。上面右图:5聚类的中心与手动精选的boxes是完全不同的,扁长的框较少瘦高的框较多(这就是统计规律的力量)。

5、Direct location prediction

当在YOLO中使用anchor boxes机制的时候,遇到了第二个问题:模型不稳定。尤其时早期迭代的时候。不稳定的因素主要来自于为box预测(x,y)位置的时候。在RPN中,网络预测了值tx和ty以及(x, y)坐标,计算式如下:

例如,预测出tx = 1意味着把框整体向右移动了一个框的距离。
这个公式没有加以限制条件,所以任何anchor box都可以偏移到图像任意的位置上。随机初始化模型会需要很长一段时间才能稳定产生可靠的offsets(偏移量)。
我们并没有“预测偏移量”,而是遵循了YOLO的方法:直接预测对于网格单元的相对位置。

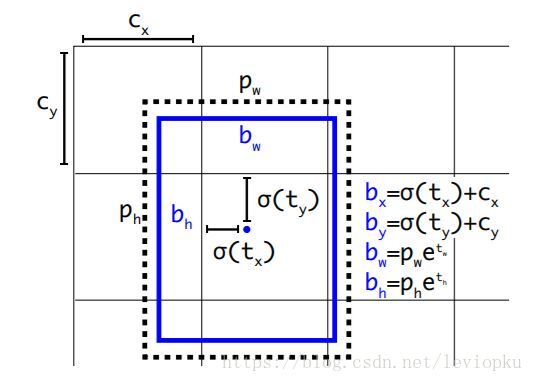

直接预测(x, y),就像yolo_v1的做法,不过v2是预测一个相对位置,相对单元格的左上角的坐标(如上图所示)。当(x, y)被直接预测出来,那整个bounding box还差w和h需要确定。yolo_v2的做法是既有保守又有激进,x和y直接暴力预测,而w和h通过bounding box prior的调整来确定。yolo为每个bounding box预测出5个坐标(tx,ty,tw,th,to)

看上面的公式也可以看出,b-box的宽和高也是同时确定出来,并不会像RPN那样通过regression来确定。pw和ph都是kmeans聚类之后的prior(模板框)的宽和高,yolo直接预测出偏移量tw和th,相当于直接预测了bounding box的宽和高。使用聚类搭配直接位置预测法的操作,使得模型上升了5个百分点。

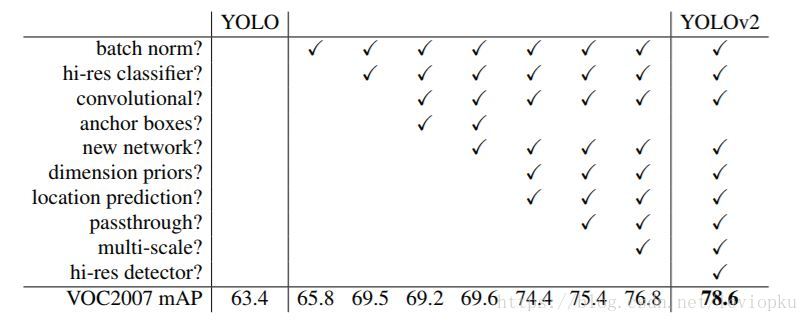

论文刚看到这儿的时候,我也很纳闷,好像又没用anchor,作者在前面花大篇幅讲的anchor机制在这里又被否定了。不过看到等我看到下面表格的时候我才明白:

从第四行可以看出,anchor机制只是试验性在yolo_v2上铺设,一旦有了dimension priors就把anchor抛弃了。最后达到78.6mAP的成熟模型上也没用anchor boxes。

6、Fine-Grained Features

调整后的yolo将在13x13的特征图上做检测任务。虽然这对大物体检测来说用不着这么细粒度的特征图,但这对小物体检测十分有帮助。Fast R-CNN和SSD都是在各种特征图上做推荐网络以得到一个范围内的分辨率。我们采用不同的方法,只添加了一个passthrough层,从26x26的分辨率得到特征。

7、multi-scale training:

用多种分辨率的输入图片进行训练。

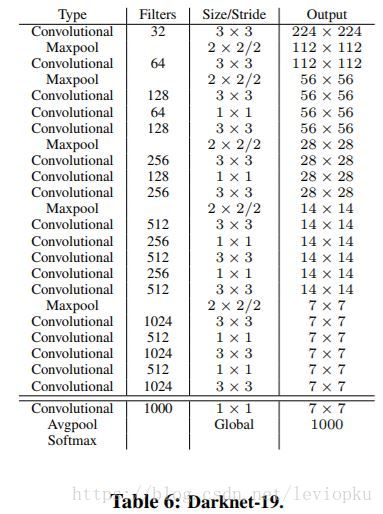

8、darknet-19:

用darknet-19作为yolo_v2的backbone网络。一般的检测任务模型都会有一个分类网络作为backbone网络,比如faster R-CNN拿VGG作为backbone。yolo_v2用的自家的分类网络darjnet-19作为base,体现出自家的优越性。同时在darknet-19中使用batch normalization来加速收敛。
