MySQL Study之-MySQL体系结构深入解析

热度:131   发布时间:2016-05-05 16:56:32.0
MySQL Study之--MySQL体系结构深入解析
MySQL Study之--MySQL体系结构深入解析

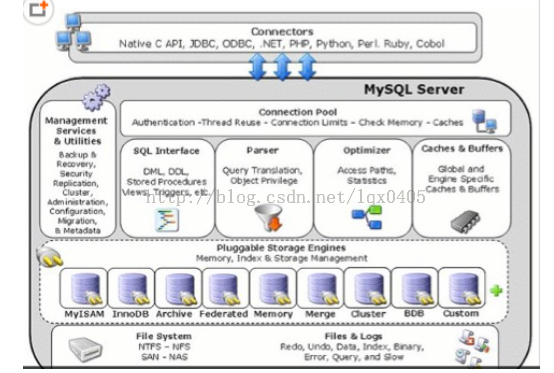

MySQL体系架构



    由连接池组件、管理服务和?工具组件、sql接口组件、查询分析器组件、优化器组件、缓冲组件、插件式存储引擎、物理?文件组成。mysql是独有的插件式体系结构,各个存储引擎有自己的特点。

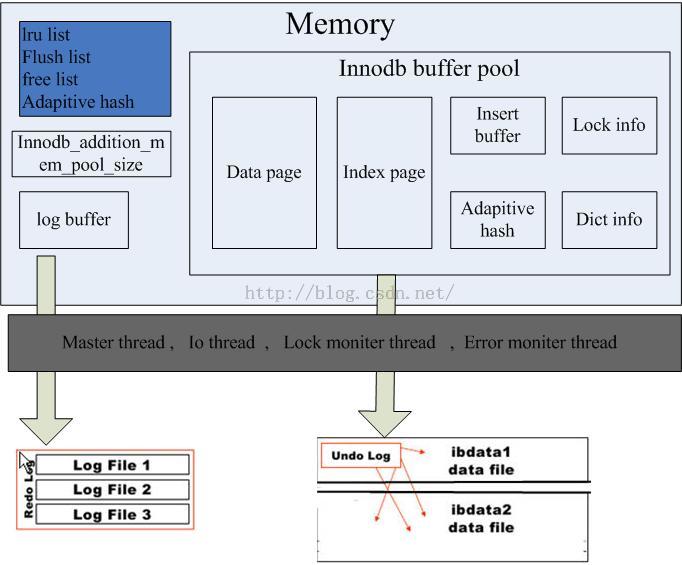

MySQL内存结构:

Mysql 进程结构

Mysql不像oracle那样是通过多进程来完成其功能的。默认情况下,InnoDB存储引擎的后台线程有7个:

4个IO thread,

1个master thread,

1个锁(lock)监控线程,

1个错误监控线程;

在InnoDB Plugin版本开始增加了默认IO thread的数量,默认的read thread和write thread分别增大到了4个,并且不再使用innodb_file_ io_threads参数,而是分别使用innodb_read_io_threads和innodb_write_io_threads参数。

查看mysql thread:

<strong><span style="font-size:14px;">mysql> show variables like 'innodb_%version%';</span></strong>+----------------+-------+| Variable_name  | Value |+----------------+-------+| innodb_version | 1.2.4 |+----------------+-------+1 row in set (0.00 sec)

<strong><span style="font-size:14px;">mysql> show engine innodb status;</span></strong>=====================================150709 15:26:40 INNODB MONITOR OUTPUT=====================================Per second averages calculated from thelast 12 seconds-----------------BACKGROUND THREAD-----------------srv_master_thread loops: 0 srv_active, 0srv_shutdown, 804 srv_idlesrv_master_thread log flush and writes: 804----------SEMAPHORES----------OS WAIT ARRAY INFO: reservation count 2OS WAIT ARRAY INFO: signal count 2Mutex spin waits 0, rounds 0, OS waits 0RW-shared spins 2, rounds 60, OS waits 2RW-excl spins 0, rounds 0, OS waits 0Spin rounds per wait: 0.00 mutex, 30.00RW-shared, 0.00 RW-excl------------TRANSACTIONS------------Trx id counter 5377Purge done for trx's n:o < 4872 undo n:o< 0History list length 1LIST OF TRANSACTIONS FOR EACH SESSION:---TRANSACTION 0, not startedMySQL thread id 3, OS thread handle0x7f1656c75700, query id 5 localhost root initshow engine innodb status--------FILE I/O--------<strong>I/O thread 0 state: waiting for completedaio requests (insert buffer thread)I/O thread 1 state: waiting for completedaio requests (log thread)I/O thread 2 state: waiting for completedaio requests (read thread)I/O thread 3 state: waiting for completedaio requests (read thread)I/O thread 4 state: waiting for completedaio requests (read thread)I/O thread 5 state: waiting for completedaio requests (read thread)I/O thread 6 state: waiting for completedaio requests (write thread)I/O thread 7 state: waiting for completedaio requests (write thread)I/O thread 8 state: waiting for completedaio requests (write thread)I/O thread 9 state: waiting for completedaio requests (write thread)Pending normal aio reads: 0 [0, 0, 0, 0] ,aio writes: 0 [0, 0, 0, 0] ,</strong> ibufaio reads: 0, log i/o's: 0, sync i/o's: 0Pending flushes (fsync) log: 0; bufferpool: 0283 OS file reads, 5 OS file writes, 5 OSfsyncs0.00 reads/s, 0 avg bytes/read, 0.00writes/s, 0.00 fsyncs/s-------------------------------------INSERT BUFFER AND ADAPTIVE HASH INDEX-------------------------------------Ibuf: size 1, free list len 0, seg size 2,0 mergesmerged operations: insert 0, delete mark 0, delete 0discarded operations: insert 0, delete mark 0, delete 0Hash table size 276707, node heap has 0buffer(s)0.00 hash searches/s, 0.00 non-hashsearches/s---LOG---Log sequence number 1611537Log flushed up to   1611537Pages flushed up to 1611537Last checkpoint at  16115370 pending log writes, 0 pending chkp writes8 log i/o's done, 0.00 log i/o's/second----------------------BUFFER POOL AND MEMORY----------------------Total memory allocated 137363456; inadditional pool allocated 0Dictionary memory allocated 39010Buffer pool size   8192Free buffers       8040Database pages     152Old database pages 0Modified db pages  0Pending reads 0Pending writes: LRU 0, flush list 0 singlepage 0Pages made young 0, not young 00.00 youngs/s, 0.00 non-youngs/sPages read 152, created 0, written 10.00 reads/s, 0.00 creates/s, 0.00 writes/sNo buffer pool page gets since the lastprintoutPages read ahead 0.00/s, evicted withoutaccess 0.00/s, Random read ahead 0.00/sLRU len: 152, unzip_LRU len: 0I/O sum[0]:cur[0], unzip sum[0]:cur[0]--------------ROW OPERATIONS--------------0 queries inside InnoDB, 0 queries in queue0 read views open inside InnoDBMain thread process no. 2461, id139733873489664, state: sleepingNumber of rows inserted 0, updated 0,deleted 0, read 00.00 inserts/s, 0.00 updates/s, 0.00deletes/s, 0.00 reads/s----------------------------END OF INNODB MONITOR OUTPUT

[[email protected] ~]# mysql -u root -pEnter password:Welcome to the MySQL monitor.  Commands end with ; or \g.Your MySQL connection id is 3Server version: 5.6.4-m7-log Sourcedistribution Copyright (c) 2000, 2011, Oracle and/or itsaffiliates. All rights reserved. Oracle is a registered trademark of OracleCorporation and/or itsaffiliates. Other names may be trademarksof their respectiveowners. Type 'help;' or '\h' for help. Type '\c' toclear the current input statement. <strong><span style="font-size:14px;">mysql> show variables like'innodb_%io%';</span></strong>+---------------------------------+---------+| Variable_name                   | Value   |+---------------------------------+---------+| innodb_additional_mem_pool_size | 8388608|| innodb_io_capacity              | 200     || innodb_read_io_threads          | 4       || innodb_replication_delay        | 0       || innodb_use_native_aio           | ON      || innodb_version                  | 1.2.4   || innodb_write_io_threads         | 4       |+---------------------------------+---------+7 rows in set (0.01 sec)

后台线程主要作用有三个:

1. 刷新内存池中的数据,保证缓冲池中的内存缓存的是最近的数据

2. 将修改的数据文件刷新到磁盘文件

3. 在数据库发生异常情况下,保证InnoDB能恢复到正常运行状态

    master thread的线程优先级别最高。其内部由几个循环(loop)组成:主循环(loop)、后台循环(backgroundloop)、刷新循环(flush loop)、暂停循环(suspend loop)。master thread会根据数据库运行的状态在loop、background loop、 flush loop和suspend loop中进行切换。loop称为主循环,因为大多数的操作都在这个循环中,其中有两大部分操作:每秒钟的操作和每10秒的操作.

    Loop为主循环,如果没有用户活动,就切换到backgroundloop中,然后跳转会loop,如果还需要flush刷新,那就转到flush loop,如果在flush loop中也空闲,那就切换到suspend loop中,将master thread挂起等待事件的发生。



Mysql 进程结构

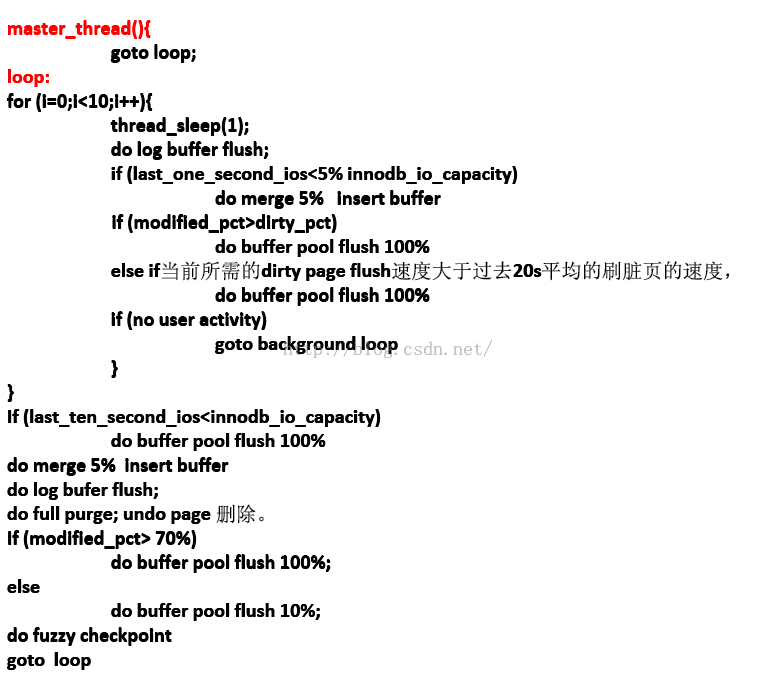

Loop:

每秒一次的操作包括:

?   日志缓冲刷新到磁盘,即使这个事务还没有提交(总是)。

?   合并插入缓冲(可能)。

?   至多刷新100个InnoDB的缓冲池中的脏页到磁盘(可能)。

?   如果当前没有用户活动,切换到background loop(可能)。

接着来看每10秒的操作,包括如下内容

?   刷新100个脏页到磁盘(可能)。

?   合并至多5个插入缓冲(总是)。

?   将日志缓冲刷新到磁盘(总是)。

?   删除无用的Undo页(总是)。

?   刷新100个或者10%脏页到磁盘(总是)。

?   产生一个检查点(总是)。

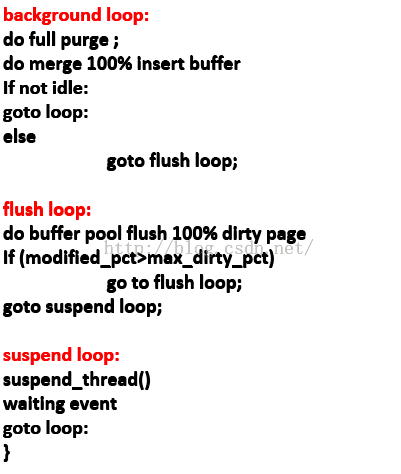

Background loop会执行以下操作

?   删除无用的Undo页(总是)。

?   合并20个插入缓冲(总是)。

?   跳回到主循环(总是)。

?   不断刷新100个页,直到符合条件(可能,跳转到flush loop中完成)。

Mysql进程结构--控制磁盘io的参数

?  innodb_io_capacity

?  用来表示磁盘IO的吞吐量,默认值为200。对于刷新到磁盘的数量(脏缓冲),会按照innodb_io_capacity的百分比来刷新相对数量的页

?  在合并插入缓冲时,合并插入缓冲的数量为innodb_io_capacity数值的5%。

?  在从缓冲区刷新脏页时,刷新脏页的数量为innodb_io_capacity。

innodb_max_dirty_pages_pct

?    默认值为75%。加快脏页刷新频率,减少恢复时间,也可保证磁盘IO负载。

?  innodb_adaptive_flushing:

?  在innodbplugin中。该值影响每1秒刷新脏页的数量。原来的刷新规则是:如果脏页在缓冲池所占的比例小于innodb_max_dirty_pages_pct时,不刷新脏页。大于innodb_max_dirty_pages_pct时,刷新100个脏页,而innodb_adaptive_flushing参数的引入,InnoDB存储引擎会通过一个名为buf_flush_get_desired_flush_rate的函数判断产生重做日志的速度来判断最合适的刷新脏页的数量。因此,当脏页的比例小于innodb_max_dirty_pages_pct时,也会刷新一定量的脏页。

?  还有两个和mysql启动和关闭有关的参数

?  innodb_fast_shutdown

?  这个参数影响着innodb表的行为,该参数可设置为0,1,2

?  0: 表示当MySQL关闭时,InnoDB需要完成所有的full purge和merge insert buffer操作。耗时

?     比较长。

?  1: 是默认值。表示不需要完成full purge和merge insert buffer操作,但是在缓冲池中的一

?     些数据脏页会刷新到磁盘。

?  2: 表示不完成full purge和merge insert buffer操作,也不将缓冲池中的数据脏页写回到磁

?     盘,而是将日志写入到日志文件。MySQL下次启动时,会执行恢复操作。

?  innodb_force_recovery

?      影响InnoDB的恢复状况。默认为0,表示需恢复时执行所有的恢复操作。若不能有效恢复,则MySQL有可能宕机,错误信息会被写入错误日志文件。还有 1~6等不同值,根据

?  需要可以设置。

?  0 :正常的关闭和启动,不会做任何强迫恢复操作;

?  1 :跳过错误页,让mysqld服务继续运行。跳过错误索引记录和存储页,可以执行备份操作

?  2 :阻止InnoDB的主线程运行。清理操作时出现mysqld服务崩溃,则会阻止数据恢复操作;

?  3 :恢复的时候,不进行事务回滚;

?  4 :阻止INSERT缓冲区的合并操作。不做合并操作,为防止出现mysqld服务崩溃。不计算表的统计信息

?  5 :mysqld服务启动的时候不检查回滚日志:InnoDB引擎对待每个不确定的事务就像提交的事务一样;

?  6 :不做事务日志前滚恢复操作;



Mysql内存结构—buffer pool

    InnoDB存储引擎内存主要由几个部分组成:缓冲池(bufferpool)、重做日志缓冲池(redo log buffer)以及额外的内存池(additional memory pool)

缓冲池是占内存最大的部分,用来存放各种数据的缓存。因为InnoDB的存储引擎的工作方式总是将数据库文件按页(每页16K)读取到缓冲池,然后按最近最少使用(LRU)的算法来保留在缓冲池中的缓存数据。如果数据库文件需要修改,总是首先修改在缓存池中的页(发生修改后,该页即为脏页),然后再按照一定的频率将缓冲池的脏页刷新(flush)到文件。

buffer pool是通过三种list来管理的:

1) free list

2) lru list

3) flush list

buffer pool中的最小单位是page,在innodb中定义三种page

1) free page :此page未被使用,此种类型page位于free链表中

2) clean page:此page被使用,对应数据文件中的一个页面,但是页面没有被修改,此种类型

  page位于lru链表中

3) dirty page:此page被使用,对应数据文件中的一个页面,但是页面被修改过,此种类型page

   位于lru链表和flush链表中



插入缓冲:

      不是缓冲池的一部分,InsertBuffer是物理页的一个组成部分,它带来InnoDB性能的提高。根据B+算法(下文会提到)的特点,插入数据的时候会主键索引是顺序的,不会造成数据库的随机读取,而对于非聚集索引(即辅助索引),叶子节点的插入不再是顺序的了,这时需要离散地访问非聚集索引,插入性能在这里变低了。InnoDB引入插入缓冲,判断非聚集索引页是否在缓冲池中,如果在则直接插入;不在,则先放在插入缓冲区中。然后根据上述master thread中介绍的,会有一定的频率将插入缓冲合并。此外,辅助索引不能是唯一的,因为插入到插入缓冲时,并不去查找索引页的情况,否则仍然会造成随机读,失去插入缓冲的意义了。插入缓冲可能会占缓冲池中内存,默认也能会占到1/2,所以可以将这个值调小点,到1/3。通过IBUF_POOL_SIZE_PER_MAX_SIZE来设置,2表示1/2,3表示1/3。

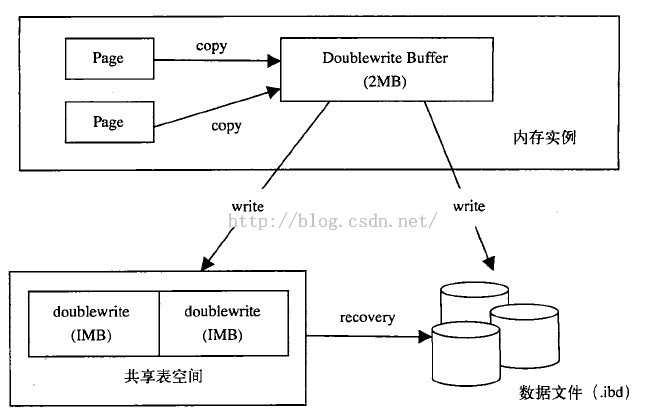

两次写:

     它带来InnoDB数据的可靠性。如果写失效,可以通过重做日志进行恢复,但是重做日志中记录的是对页的物理操作,如果页本身损坏,再对其进行重做是没有意义的。所以,在应用重做日志前,需要一个页的副本,当写入失效发生时,先通过页的副本来还原该页,再进行重做,这就是doublewire。
恢复数据=页副本+重做日志



Mysql内存结构—log buffer与管理池

日志缓冲:

     日志缓冲将重做日志信息先放入这个缓冲区,然后按一定频率将其刷新到重做日志文件。该值一般不需要设置为很大,因为一般情况下每一秒钟就会将重做日志缓冲刷新到日志文件,因此我们只需要保证每秒产生的事务量在这个缓冲大小之内即可。

额外的内存池:

      额外的内存池同样十分重要。在InnoDB存储引擎中,对内存的管理是通过一种称为内存堆(heap)的方式进行的,他是用于缓存InnoDB引擎的数据字典信息和内部数据结构,在对一些数据结构本身分配内存时,需要从额外的内存池中申请,当该区域的内存不够时,会从缓冲池中申请,若是mysqld服务上的表对象数量较多,InnoDB引擎数据量很大,且innodb_buffer_pool_size的值设置较大,则应该适当地调整innodb_additional_mem_pool_size的值。若是出现缓存区的内存不足,则会直接向操作系统申请内存分配,并且会向MySQL的error log文件写入警告信息。


binlog和redolog区别:

1) binary log,会记录所有与MySQL有关的日志记录,包括 Innodb、MyISAM、Heap等其他存储引

    擎的日志而 innodb存储引擎的重做日志(redolog),只记录有关其本身的事务日志


2) 记录内容不同:
      binary log:不管你将二进制日志文件的记录格式设置为STATEMENT,还是ROW,又或是

                 MIXED, 其记录的都是关于一个事务的具体操作内容.
      redo log:  记录innodb 每个页的更改的物理情况

3)写入时间不同:
      binary log:事务提交前进行记录
      redo log :事物进行过程中,不断写入。
