【JVM】模板解释器--如何根据字节码生成汇编码?

1、背景

仅针对JVM的模板解释器:

如何根据opcode和寻址模式,将bytecode生成汇编码。

本文的示例中所使用的字节码和汇编码,请参见上篇博文:按值传递还是按引用?

2、寻址模式

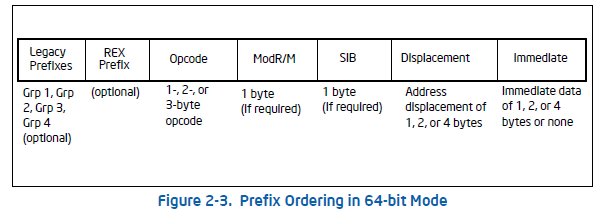

本文不打算深入展开寻址模式的阐述,我们聚焦Intel的IA32-64架构的指令格式:
这里写图片描述

简要说明下,更多的请参考intel的手册:

-- Prefixes : 用于修饰操作码Opcode,赋予其lock、repeat等的语义.
-- REX Prefix
---- Specify GPRs and SSE registers.
---- Specify 64-bit operand size.
---- Specify extended control registers.
--Opcode:操作码,如mov、push.
--Mod R/M:寻址相关,具体见手册。
--SIB:和Mod R/M结合起来指定寻址。
--Displacement:配合Mod R/M和SIB指定寻址。
--Immediate:立即数。

对上面的Opcode、Mod R/W、SIB、disp、imm如果不明白,看句汇编有个概念:

%mov %eax , %rax,-0x18(%rcx,%rbx,4)

如果这句汇编也不太明白,那么配合下面的:

-- Base + (Index ? Scale) + Displacement -- Using all the addressing components together allows efficient
indexing of a two-dimensional array when the elements of the array are 2, 4, or 8 bytes in size.

3、合法的值(64位)

关注下这4个参数的合法取值:

? Displacement — An 8-bit, 16-bit, or 32-bit value.
? Base — The value in a 64-bit general-purpose register.
? Index — The value in a 64-bit general-purpose register.
? Scale factor — A value of 2, 4, or 8 that is multiplied by the index value.

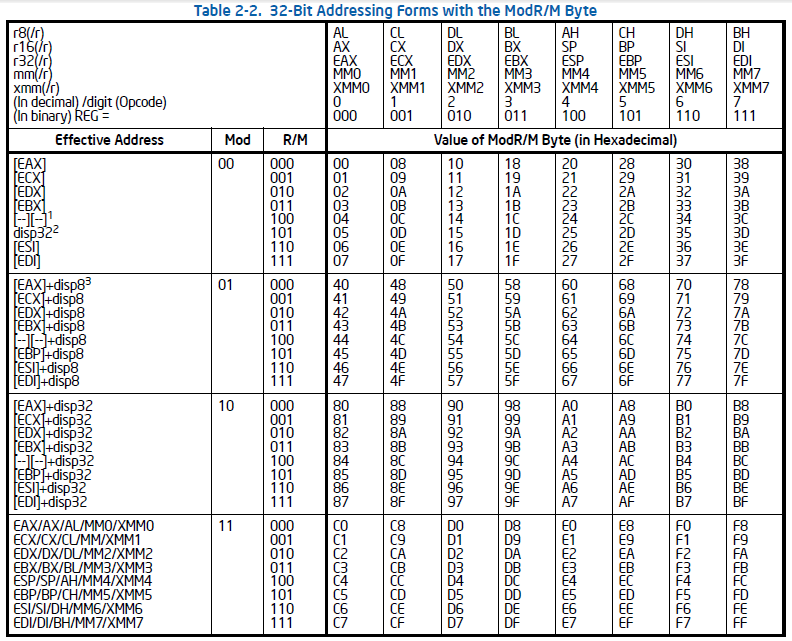

4、Mod R/M(32位寻址)

我们在后文将会用到Mod R/M字节,所以将32位寻址的格式贴在这里:

这里写图片描述

上表的备注,其中第1条将在我们的示例中用到,所以这里留意下:

  1. The [--][--] nomenclature means a SIB follows the ModR/M byte.
  2. The disp32 nomenclature denotes a 32-bit displacement that follows the ModR/M byte (or the SIB byte if one is present) and that is
    added to the index.
  3. The disp8 nomenclature denotes an 8-bit

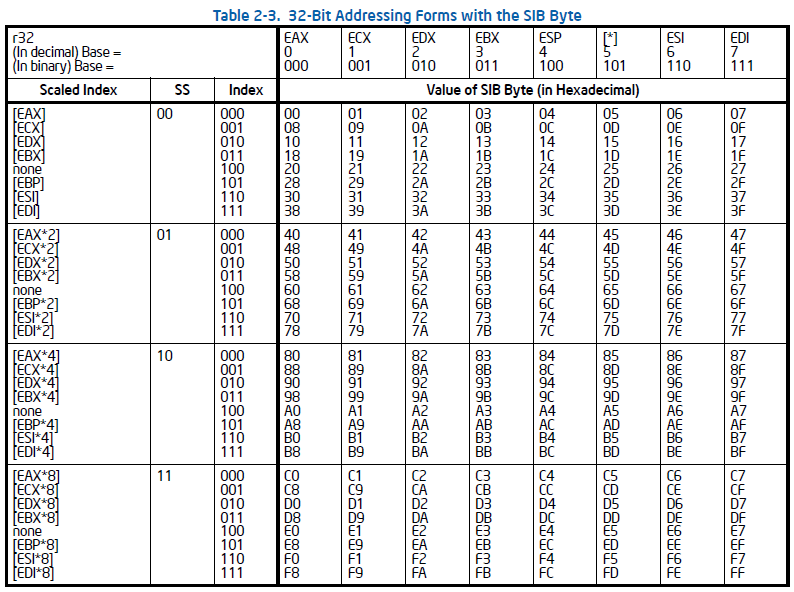

5、SIB(32位寻址)

同样,因为用到了Mod R/M字节,那么SIB字节也可能要用到:

这里写图片描述

6、示例

6.1、准备工作

来看个实际的例子。

下面的代码是生成mov汇编码:

void Assembler::movl(Address dst, Register src) {  InstructionMark im(this);  prefix(dst, src);  emit_int8((unsigned char)0x89);  emit_operand(src, dst);}

prefix(dst,src)就是处理prefix和REX prefix,这里我们不关注。

emit_int8((unsigned char) 0x89)顾名思义就是生成了一个字节,那字节的内容0x89代表什么呢?

先不急,还有一句emit_operand(src,dst),这是一段很长的代码,我们大概看下:

void Assembler::emit_operand(Register reg, Register base, Register index,                 Address::ScaleFactor scale, int disp,                 RelocationHolder const& rspec,                 int rip_relative_correction) {  relocInfo::relocType rtype = (relocInfo::relocType) rspec.type();  // Encode the registers as needed in the fields they are used in  int regenc = encode(reg) << 3;  int indexenc = index->is_valid() ? encode(index) << 3 : 0;  int baseenc = base->is_valid() ? encode(base) : 0;  if (base->is_valid()) {    if (index->is_valid()) {      assert(scale != Address::no_scale, "inconsistent address");      // [base + index*scale + disp]      if (disp == 0 && rtype == relocInfo::none  &&          base != rbp LP64_ONLY(&& base != r13)) {        // [base + index*scale]        // [00 reg 100][ss index base]      	/**************************		* 关键点:关注这里      	**************************/        assert(index != rsp, "illegal addressing mode");        emit_int8(0x04 | regenc);        emit_int8(scale << 6 | indexenc | baseenc);      } else if (is8bit(disp) && rtype == relocInfo::none) {        // ...      } else {        // [base + index*scale + disp32]        // [10 reg 100][ss index base] disp32        assert(index != rsp, "illegal addressing mode");        emit_int8(0x84 | regenc);        emit_int8(scale << 6 | indexenc | baseenc);        emit_data(disp, rspec, disp32_operand);      }    } else if (base == rsp LP64_ONLY(|| base == r12)) {      // ...     } else {            // ...     }  } else {    // ...   }}

上面的代码的关注点已经标出,这里我们将其抽出,并将前文中的emit_int8((unsigned char) 0x89)结合起来:

emit_int8((unsigned char) 0x89)emit_int8(0x04 | regenc);emit_int8(scale << 6 | indexenc | baseenc);

最终其生成了如下的汇编代码(64位机器):

mov    %eax,(%rcx,%rbx,1)

好了,问题来了:

上面这句汇编怎么得出的?

6.2、计算过程

我们给个下面的值:

regenc = 0x0,scale << 6 | indexenc | baseenc = 25

进行简单的运算就可以得到:

emit_int8((unsigned char) 0x89) //得到0x89emit_int8(0x04 | regenc); //得到0x04emit_int8(scale << 6 | indexenc | baseenc); //得到0x19

合起来就是三个字节:

0x89 0x04 0x19

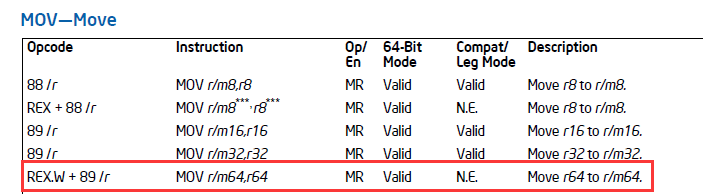

1、0x89对应什么?

这里写图片描述

从上表可以看出因为JVM工作在64位下,所以需要配合REX.W来“起头”,不过在我们这个例子中,其恰好是0。

主要看那个89/r:

MOV r/m64,r64 //64位,将寄存器中的值给到寄存器或者内存地址中

2、0x04代表什么?

现在我们要用到上面的Mod R/M表和SIB表了。

用第二个字节0x04查Mod R/M表,可知源操作数是寄存器EAX,同时可知寻址类型是[--][--]类型,含义为:

The [--][--] nomenclature means a SIB follows the ModR/M byte.

3、0x19代表什么?

继续查SIB表,对应字节0x19的是:

base = ECXscaled index = EBX

4、汇编代码:

//32位mov %eax,%(ecx,ebx,1)//64位mov %rax,%(rcx,rbx,1)

7、结语

本文简要探讨了:

如何根据opcode和寻址模式,将bytecode生成汇编码。

终。
