Reveal UI 分析工具容易使用

热度:178   发布时间:2016-04-25 05:35:41.0
Reveal UI 分析工具简单使用

官网下载地址(30天免费试用):http://revealapp.com/



作用:

在 iOS 开发中,我们有时很希望有一款类似 Web 开发中的 UI Debug 工具(例如:Firebug),让我们能够实时查看 UI 的结构,还可以实时更改某个 UIView 的位置和大小的相关属性值查看效果。这里我们发现原来真有这么一款强大的工具存在,他就是 Reveal。(虽然现在的 Xcode 版本有「Capture View Hierarchy」功能,但支持的功能还只是基础的查看 UI 结构,对比 Reveal 来说,就显得逊色多了)。

这里介绍 Reveal UI 分析工具的简单使用,至于使用他分析手机 App 的做法,可查看如下文章:

http://wenku.baidu.com/link?url=4WWOpLycODdloiuc2zd7munksXVwl0UUemnBMBodt8nV0a1OD9yaaROIpbsJBmeIl112JIBF4vGWbqK7EHrkBYyYc1fKNdGsWrOslqF1DW3

?http://zhuanlan.zhihu.com/iOSRe/19646016



使用步骤:

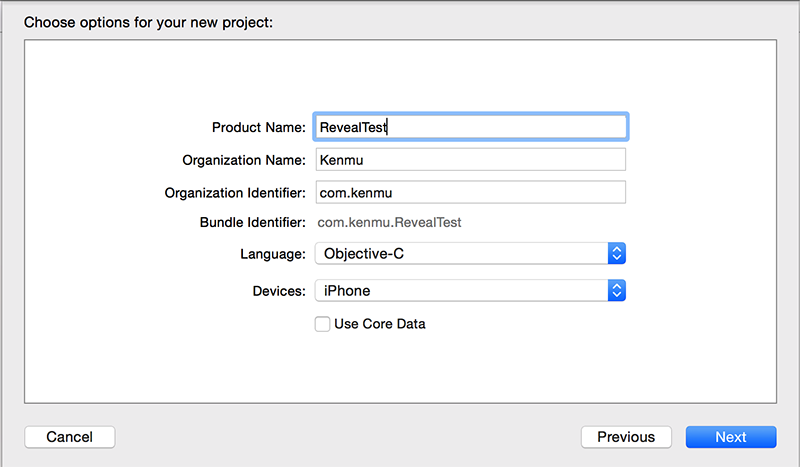

(1)安装好 Reveal 后,我们使用 Xcode 创建一个名为「RevealTest」的工程

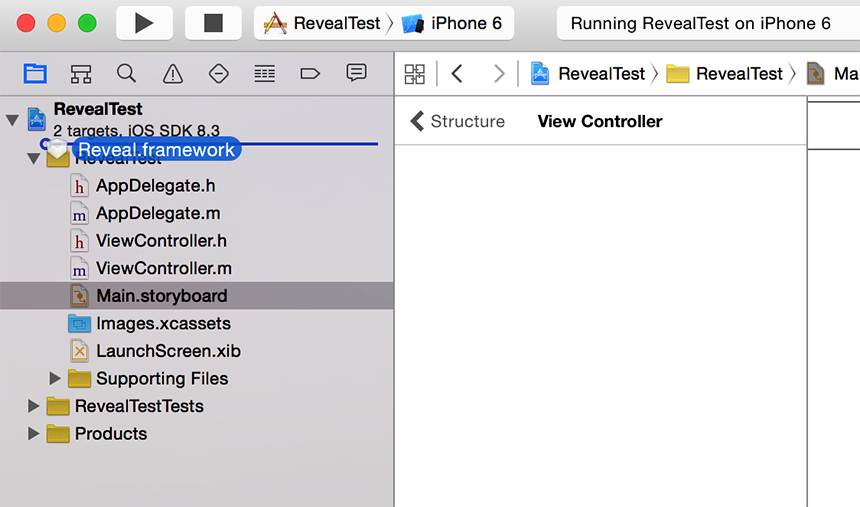

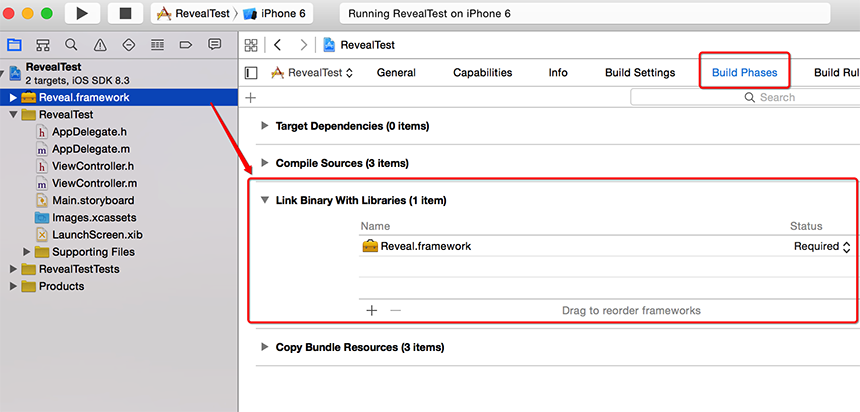

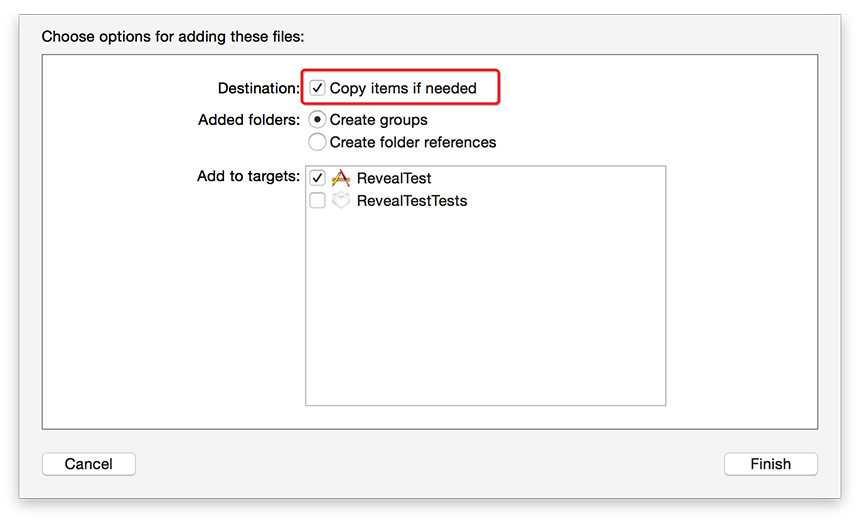

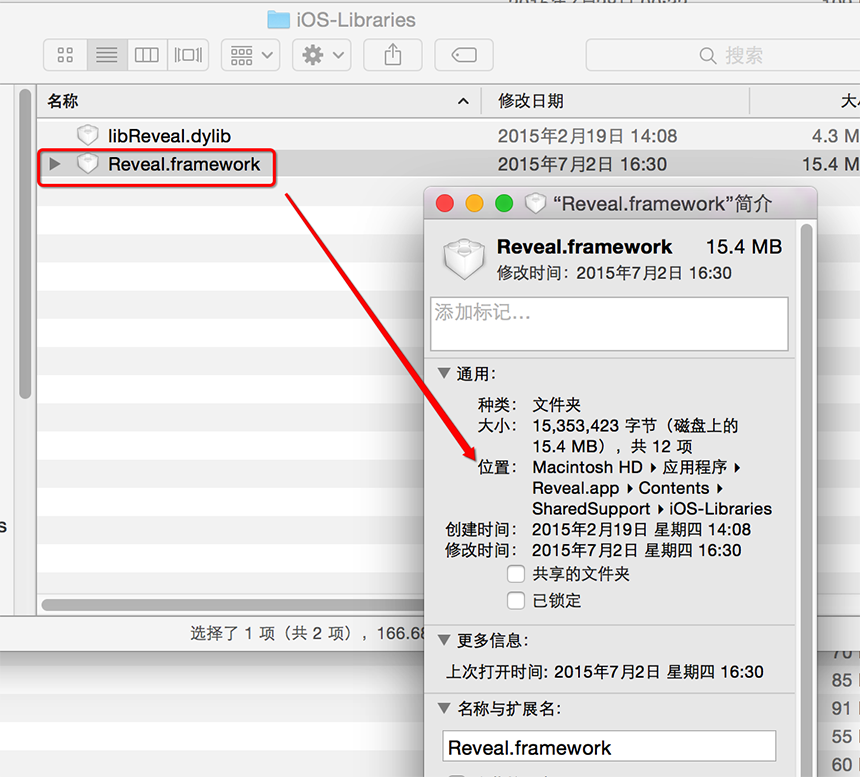

(2)为「RevealTest」的工程添加「Reveal framework」;打开 Reveal 工具的 Help 菜单找到「Reveal framework」对应的路径,然后直接拖动他到我们的工程上,这时会弹出对话框,记得勾选「Copy items if needed」

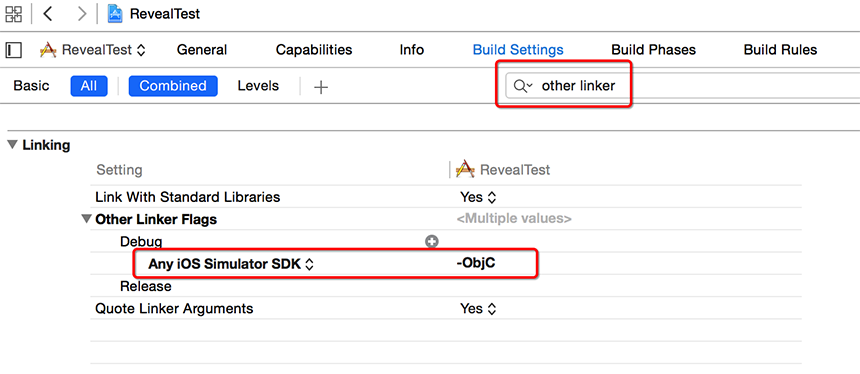

(3)为「RevealTest」的工程的「Build Settings」下的「Other Linker Flags」添加「Any iOS Simulator SDK」项,对应的值为「-ObjC」

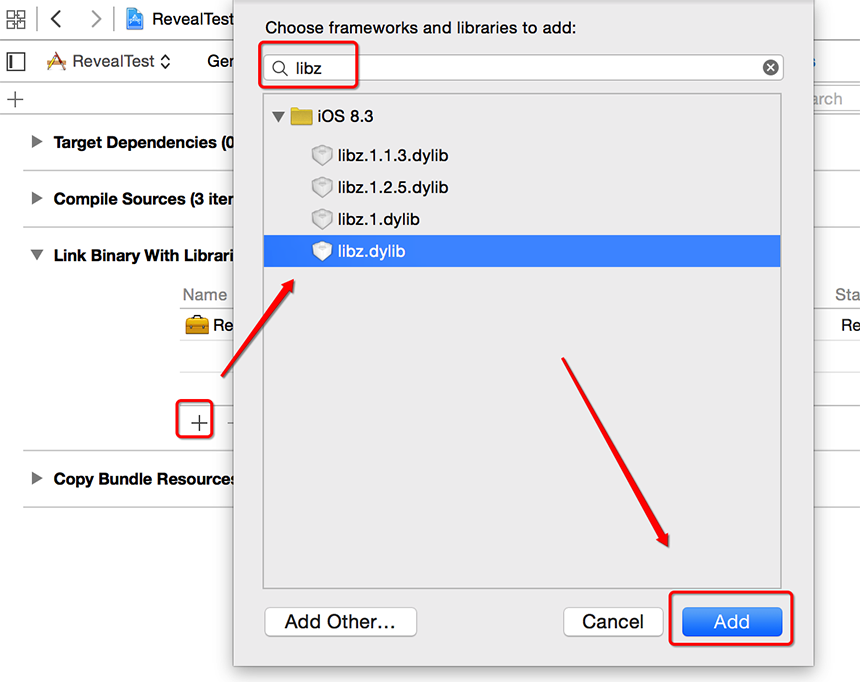

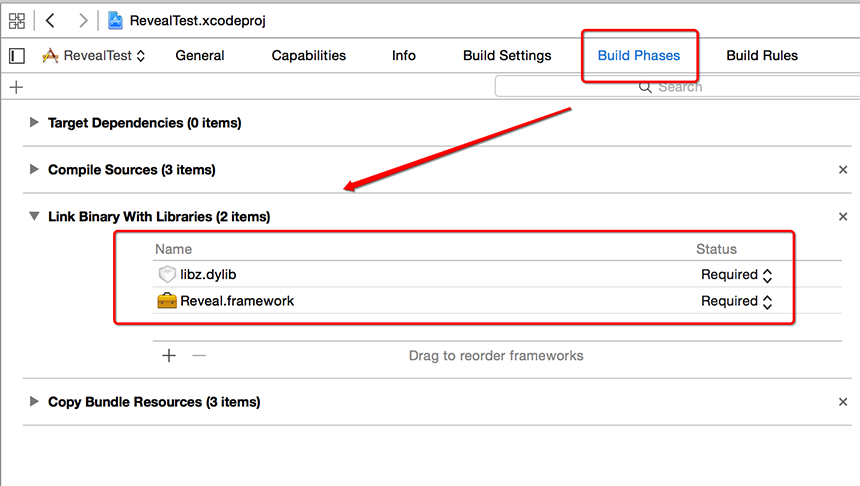

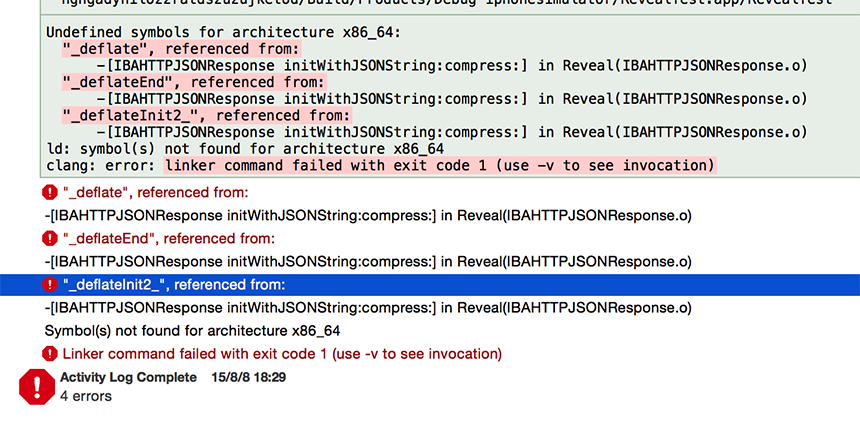

(4)这时运行工程,出现报错,报错内容为如下,这时我们需要引入「libz.dylib」库,然后重新运行工程

Undefined symbols for architecture x86_64:

  "_deflate", referenced from:

      -[IBAHTTPJSONResponse initWithJSONString:compress:] in Reveal(IBAHTTPJSONResponse.o)

  "_deflateEnd", referenced from:

      -[IBAHTTPJSONResponse initWithJSONString:compress:] in Reveal(IBAHTTPJSONResponse.o)

  "_deflateInit2_", referenced from:

      -[IBAHTTPJSONResponse initWithJSONString:compress:] in Reveal(IBAHTTPJSONResponse.o)







(5)这时工程运行成功,提示「Reveal Server started (Protocol Version 18).」,这时就可以打开 Reveal 工具进行玩耍了

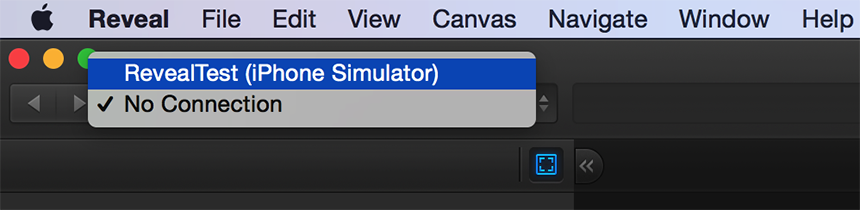

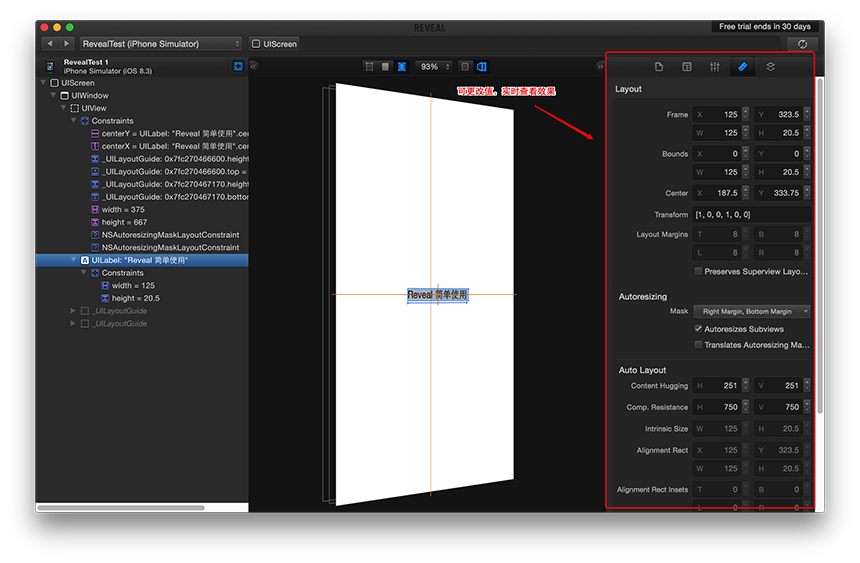

(6)打开 Reveal 工具,左上角选中我们的「RevealTest」工程,然后就可以查看工程内 UI 的结构了。更强大的功能,请查阅更多网络资料,慢慢摸索
