GIS开发常用算法

摘要:

计算机的出现使得很多原本十分繁琐的工作得以大幅度简化,但是也有一些在人们直观看来很容易的问题却需要拿出一套并不简单的通用解决方案,比如几何问题。作为计算机科学的一个分支,计算几何主要研究解决几何问题的算法。在现代工程和数学领域,计算几何在图形学、机器人技术、超大规模集成电路设计和统计等诸多领域有着十分重要的应用。在本文中,我们将对计算几何常用的基本算法做一个全面的介绍,希望对您了解并应用计算几何的知识解决问题起到帮助。



矢量的概念

如果一条线段的端点是有次序之分的,我们把这种线段成为有向线段(directed segment)。如果有向线段p1p2的起点p1在坐标原点,我们可以把它称为矢量(vector)p2



矢量加减法

设二维矢量P = ( x1,y1 )Q = ( x2 ,y2 ),则矢量加法定义为: P + Q = ( x1 + x2 , y1 + y2 ),同样的,矢量减法定义为: P - Q =( x1 - x2 , y1 - y2 )。显然有性质 P + Q = Q + P , P - Q = - ( Q - P )



矢量叉积

计算矢量叉积是与直线和线段相关算法的核心部分。设矢量P =x1,y1Q = (x2,y2),则矢量叉积定义为由(0,0)p1p2p1+p2所组成的平行四边形的带符号的面积,即:P× Q = x1*y2 - x2*y1,其结果是一个标量。显然有性质 P× Q = - ( Q× P ) P× ( - Q ) = - ( P× Q )。一般在不加说明的情况下,本文下述算法中所有的点都看作矢量,两点的加减法就是矢量相加减,而点的乘法则看作矢量叉积。



叉积的一个非常重要性质是可以通过它的符号判断两矢量相互之间的顺逆时针关系:



P× Q > 0 ,PQ的顺时针方向。 P × Q < 0 ,PQ的逆时针方向。 P × Q = 0 ,PQ共线,但可能同向也可能反向。

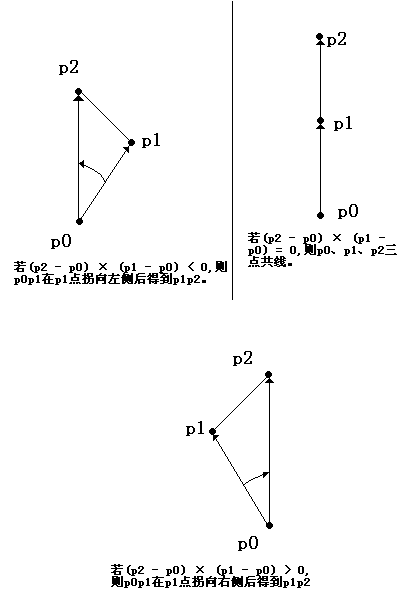

折线段的拐向判断

折线段的拐向判断方法可以直接由矢量叉积的性质推出。对于有公共端点的线段p0p1p1p2,通过计算(p2 - p0) × (p1 - p0)的符号便可以确定折线段的拐向:



(p2 - p0)× (p1 - p0) > 0,p0p1p1点拐向右侧后得到p1p2



(p2 - p0)× (p1 - p0) < 0,p0p1p1点拐向左侧后得到p1p2



(p2 - p0)× (p1 - p0) = 0,p0p1p2三点共线。



具体情况可参照下图:



判断点是否在线段上

设点为Q,线段为P1P2,判断点Q在该线段上的依据是:( Q- P1 )× ( P2 - P1 ) = 0 Q在以 P1P2为对角顶点的矩形内。前者保证Q点在直线P1P2上,后者是保证Q点不在线段P1P2的延长线或反向延长线上,对于这一步骤的判断可以用以下过程实现:



ON-SEGMENT(pi,pj,pk)



if min(xi,xj)<=xk<=max(xi,xj) andmin(yi,yj)<=yk<=max(yi,yj)



then return true;



else return false;



特别要注意的是,由于需要考虑水平线段和垂直线段两种特殊情况,min(xi,xj)<=xk<=max(xi,xj)min(yi,yj)<=yk<=max(yi,yj)两个条件必须同时满足才能返回真值。



判断两线段是否相交

我们分两步确定两条线段是否相交:

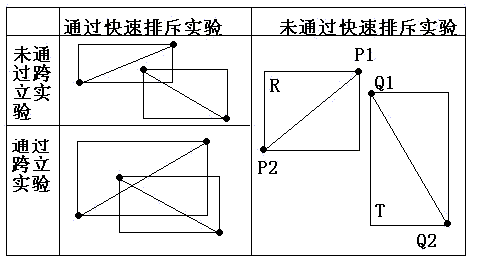

(1)快速排斥试验



设以线段 P1P2为对角线的矩形为R设以线段 Q1Q2 为对角线的矩形为T,如果RT不相交,显然两线段不会相交。



(2)跨立试验如果两线段相交,则两线段必然相互跨立对方。若P1P2跨立Q1Q2,则矢量 ( P1 - Q1 )( P2 - Q1 )位于矢量( Q2 - Q1 )的两侧,即( P1 - Q1 )× ( Q2 - Q1 ) * ( P2 - Q1 )× ( Q2 - Q1 ) < 0。上式可改写成( P1 -Q1 )× ( Q2 - Q1 ) * ( Q2 - Q1 )× ( P2 - Q1 ) > 0。当 ( P1 - Q1)× ( Q2 - Q1 ) = 0时,说明 ( P1 - Q1 ) ( Q2 - Q1 )共线,但是因为已经通过快速排斥试验,所以 P1一定在线段 Q1Q2上;同理,( Q2 - Q1 )×(P2 - Q1 ) = 0说明 P2一定在线段 Q1Q2上。所以判断P1P2跨立Q1Q2的依据是:( P1 - Q1 ) × ( Q2 - Q1 ) * ( Q2 - Q1 )× ( P2 - Q1 ) >= 0。同理判断Q1Q2跨立P1P2的依据是:( Q1 -P1 ) × ( P2 - P1 ) * ( P2 - P1 )× ( Q2 - P1 ) >= 0。具体情况如下图所示:



在相同的原理下,对此算法的具体的实现细节可能会与此有所不同,除了这种过程外,大家也可以参考《算法导论》上的实现。



判断线段和直线是否相交

有了上面的基础,这个算法就很容易了。如果线段P1P2和直线Q1Q2相交,则P1P2跨立Q1Q2,即:( P1 - Q1 ) × ( Q2 - Q1 ) * ( Q2 - Q1 )× ( P2 - Q1 ) >= 0



判断矩形是否包含点

只要判断该点的横坐标和纵坐标是否夹在矩形的左右边和上下边之间。



判断线段、折线、多边形是否在矩形中

因为矩形是个凸集,所以只要判断所有端点是否都在矩形中就可以了。



判断矩形是否在矩形中

只要比较左右边界和上下边界就可以了。



判断圆是否在矩形中

很容易证明,圆在矩形中的充要条件是:圆心在矩形中且圆的半径小于等于圆心到矩形四边的距离的最小值。



判断点是否在多边形中

判断点P是否在多边形中是计算几何中一个非常基本但是十分重要的算法。以点P为端点,向左方作射线L,由于多边形是有界的,所以射线L的左端一定在多边形外,考虑沿着L从无穷远处开始自左向右移动,遇到和多边形的第一个交点的时候,进入到了多边形的内部,遇到第二个交点的时候,离开了多边形,……所以很容易看出当L和多边形的交点数目C是奇数的时候,P在多边形内,是偶数的话P在多边形外。

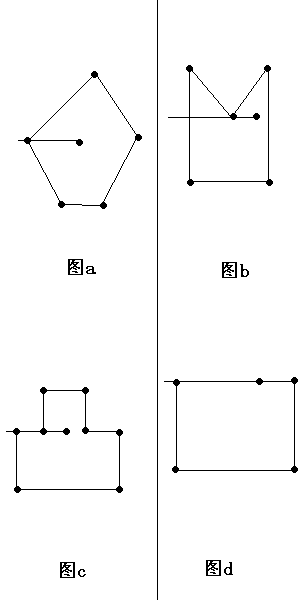

但是有些特殊情况要加以考虑。如图下图(a)(b)(c)(d)所示。在图(a)中,L和多边形的顶点相交,这时候交点只能计算一个;在图(b)中,L多边形顶点的交点不应被计算;在图(c)(d)中,L和多边形的一条边重合,这条边应该被忽略不计。如果L和多边形的一条边重合,这条边应该被忽略不计。



为了统一起见,我们在计算射线L和多边形的交点的时候,1。对于多边形的水平边不作考虑;2。对于多边形的顶点和L相交的情况,如果该顶点是其所属的边上纵坐标较大的顶点,则计数,否则忽略;3。对于P在多边形边上的情形,直接可判断P属于多边行。由此得出算法的伪代码如下: count 0;P为端点,作从右向左的射线L; for多边形的每条边s do if P在边s then return true; if s不是水平的 then if s的一个端点在L if 该端点是s两端点中纵坐标较大的端点then count count+1 else if sL相交 then count count+1; if count mod 2 = 1 then return true; else return false;



其中做射线L的方法是:设P\'的纵坐标和P相同,横坐标为正无穷大(很大的一个正数),则PP\'就确定了射线L



判断点是否在多边形中的这个算法的时间复杂度为O(n)



另外还有一种算法是用带符号的三角形面积之和与多边形面积进行比较,这种算法由于使用浮点数运算所以会带来一定误差,不推荐大家使用。



判断线段是否在多边形内

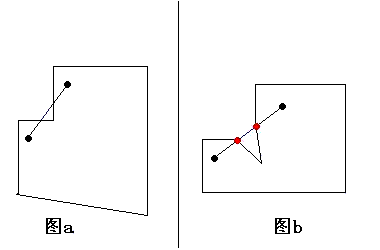

线段在多边形内的一个必要条件是线段的两个端点都在多边形内,但由于多边形可能为凹,所以这不能成为判断的充分条件。如果线段和多边形的某条边内交(两线段内交是指两线段相交且交点不在两线段的端点),因为多边形的边的左右两侧分属多边形内外不同部分,所以线段一定会有一部分在多边形外(见图a)。于是我们得到线段在多边形内的第二个必要条件:线段和多边形的所有边都不内交。



线段和多边形交于线段的两端点并不会影响线段是否在多边形内;但是如果多边形的某个顶点和线段相交,还必须判断两相邻交点之间的线段是否包含于多边形内部(反例见图b)





因此我们可以先求出所有和线段相交的多边形的顶点,然后按照X-Y坐标排序(X坐标小的排在前面,对于X坐标相同的点,Y坐标小的排在前面,这种排序准则也是为了保证水平和垂直情况的判断正确),这样相邻的两个点就是在线段上相邻的两交点,如果任意相邻两点的中点也在多边形内,则该线段一定在多边形内。



证明如下:



命题1如果线段和多边形的两相邻交点P1P2的中点P\'也在多边形内,则P1, P2之间的所有点都在多边形内。



证明:假设P1,P2之间含有不在多边形内的点,不妨设该点为Q,在P1, P\'之间,因为多边形是闭合曲线,所以其内外部之间有界,而P1属于多边行内部,Q属于多边性外部,P\'属于多边性内部,P1-Q-P\'完全连续,所以P1QQP\'一定跨越多边形的边界,因此在P1,P\'之间至少还有两个该线段和多边形的交点,这和P1P2是相邻两交点矛盾,故命题成立。证毕。



由命题1直接可得出推论:推论2设多边形和线段PQ的交点依次为P1,P2,……Pn,其中PiPi+1是相邻两交点,线段PQ在多边形内的充要条件是:PQ在多边形内且对于i =1, 2,……, n-1Pi ,Pi+1的中点也在多边形内。在实际编程中,没有必要计算所有的交点,首先应判断线段和多边形的边是否内交,倘若线段和多边形的某条边内交则线段一定在多边形外;如果线段和多边形的每一条边都不内交,则线段和多边形的交点一定是线段的端点或者多边形的顶点,只要判断点是否在线段上就可以了。至此我们得出算法如下: if 线端PQ的端点不都在多边形内 then return false;点集pointSet初始化为空; for多边形的每条边s do if线段的某个端点在s then将该端点加入pointSet; else if s的某个端点在线段PQ then 将该端点加入pointSet; else if s和线段PQ相交 // 这时候已经可以肯定是内交了 then return false;pointSet中的点按照X-Y坐标排序; for pointSet中每两个相邻点 pointSet[i] , pointSet[ i+1] do if pointSet[i] , pointSet[ i+1]的中点不在多边形中then return false; return true;这个过程中的排序因为交点数目肯定远小于多边形的顶点数目n,所以最多是常数级的复杂度,几乎可以忽略不计。因此算法的时间复杂度也是O(n)





判断折线是否在多边形内

只要判断折线的每条线段是否都在多边形内即可。设折线有m条线段,多边形有n个顶点,则该算法的时间复杂度为O(m*n)



判断多边形是否在多边形内



只要判断多边形的每条边是否都在多边形内即可。判断一个有m个顶点的多边形是否在一个有n个顶点的多边形内复杂度为O(m*n)



判断矩形是否在多边形内

将矩形转化为多边形,然后再判断是否在多边形内。



判断圆是否在多边形内

只要计算圆心到多边形的每条边的最短距离,如果该距离大于等于圆半径则该圆在多边形内。计算圆心到多边形每条边最短距离的算法在后文阐述。



判断点是否在圆内

计算圆心到该点的距离,如果小于等于半径则该点在圆内。



判断线段、折线、矩形、多边形是否在圆内

因为圆是凸集,所以只要判断是否每个顶点都在圆内即可。



判断圆是否在圆内

设两圆为O1,O2,半径分别为r1, r2,要判断O2是否在O1内。先比较r1r2的大小,如果r1<r2O2不可能在O1内;否则如果两圆心的距离大于r1 - r2 ,则O2不在O1内;否则O2O1内。



计算点到线段的最近点

如果该线段平行于X轴(Y轴),则过点point作该线段所在直线的垂线,垂足很容易求得,然后计算出垂足,如果垂足在线段上则返回垂足,否则返回离垂足近的端点;如果该线段不平行于X轴也不平行于Y轴,则斜率存在且不为0。设线段的两端点为pt1pt2,斜率为:k = ( pt2.y - pt1. y ) / (pt2.x - pt1.x );该直线方程为:y = k*( x - pt1.x) + pt1.y。其垂线的斜率为 - 1 / k,垂线方程为:y = (-1/k) * (x - point.x) + point.y



联立两直线方程解得:x = ( k^2 * pt1.x + k * (point.y - pt1.y ) + point.x ) / ( k^2 + 1)y = k * ( x- pt1.x) + pt1.y;然后再判断垂足是否在线段上,如果在线段上则返回垂足;如果不在则计算两端点到垂足的距离,选择距离垂足较近的端点返回。



计算点到折线、矩形、多边形的最近点

只要分别计算点到每条线段的最近点,记录最近距离,取其中最近距离最小的点即可。



计算点到圆的最近距离及交点坐标

如果该点在圆心,因为圆心到圆周任一点的距离相等,返回UNDEFINED



连接点P和圆心O,如果PO平行于X轴,则根据PO的左边还是右边计算出最近点的横坐标为centerPoint.x - radius centerPoint.x +radius。如果PO平行于Y轴,则根据PO的上边还是下边计算出最近点的纵坐标为 centerPoint.y -+radius centerPoint.y -radius。如果PO不平行于X轴和Y轴,则PO的斜率存在且不为0,这时直线PO斜率为k = P.y - O.y/ ( P.x - O.x )。直线PO的方程为:y = k * ( x - P.x) + P.y。设圆方程为:(x - O.x ) ^2+ ( y - O.y ) ^2 = r ^2,联立两方程组可以解出直线PO和圆的交点,取其中离P点较近的交点即可。



计算两条共线的线段的交点

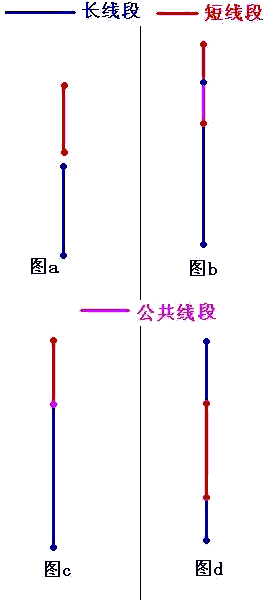

于两条共线的线段,它们之间的位置关系有下图所示的几种情况。图(a)中两条线段没有交点;图 (b) (d)中两条线段有无穷焦点;图 (c)中两条线段有一个交点。设line1是两条线段中较长的一条,line2是较短的一条,如果line1包含了line2的两个端点,则是图(d)的情况,两线段有无穷交点;如果line1只包含line2的一个端点,那么如果line1的某个端点等于被line1包含的line2的那个端点,则是图(c)的情况,这时两线段只有一个交点,否则就是图(b)的情况,两线段也是有无穷的交点;如果line1不包含line2的任何端点,则是图(a)的情况,这时两线段没有交点。



计算线段或直线与线段的交点

设一条线段为L0 = P1P2,另一条线段或直线为L1= Q1Q2 ,要计算的就是L0L1的交点。 1首先判断L0L1是否相交(方法已在前文讨论过),如果不相交则没有交点,否则说明L0L1一定有交点,下面就将L0L1都看作直线来考虑。



2如果P1P2横坐标相同,即L0平行于Y



a)L1也平行于Y轴,



i.P1的纵坐标和Q1的纵坐标相同,说明L0L1共线,假如L1是直线的话他们有无穷的交点,假如L1是线段的话可用"计算两条共线线段的交点"的算法求他们的交点(该方法在前文已讨论过); ii. 否则说明L0L1平行,他们没有交点;



b)L1不平行于Y轴,则交点横坐标为P1的横坐标,代入到L1的直线方程中可以计算出交点纵坐标;



3如果P1P2横坐标不同,但是Q1Q2横坐标相同,即L1平行于Y轴,则交点横坐标为Q1的横坐标,代入到L0的直线方程中可以计算出交点纵坐标;



4如果P1P2纵坐标相同,即L0平行于X



a)L1也平行于X轴,



i.P1的横坐标和Q1的横坐标相同,说明L0L1共线,假如L1是直线的话他们有无穷的交点,假如L1是线段的话可用"计算两条共线线段的交点"的算法求他们的交点(该方法在前文已讨论过); ii. 否则说明L0L1平行,他们没有交点;



b)L1不平行于X轴,则交点纵坐标为P1的纵坐标,代入到L1的直线方程中可以计算出交点横坐标;



5如果P1P2纵坐标不同,但是Q1Q2纵坐标相同,即L1平行于X轴,则交点纵坐标为Q1的纵坐标,代入到L0的直线方程中可以计算出交点横坐标;



6剩下的情况就是L1L0的斜率均存在且不为0的情况



a)计算出L0的斜率K0L1的斜率K1



b)如果K1 = K2



i.如果Q1L0上,则说明L0L1共线,假如L1是直线的话有无穷交点,假如L1是线段的话可用"计算两条共线线段的交点"的算法求他们的交点(该方法在前文已讨论过); ii.如果Q1不在L0上,则说明L0L1平行,他们没有交点。 c) 联立两直线的方程组可以解出交点来这个算法并不复杂,但是要分情况讨论清楚,尤其是当两条线段共线的情况需要单独考虑,所以在前文将求两条共线线段的算法单独写出来。另外,一开始就先利用矢量叉乘判断线段与线段(或直线)是否相交,如果结果是相交,那么在后面就可以将线段全部看作直线来考虑。需要注意的是,我们可以将直线或线段方程改写为 ax+by+c=0的形式,这样一来上述过程的部分步骤可以合并,缩短了代码长度,但是由于先要求出参数,这种算法将花费更多的时间。



求线段或直线与折线、矩形、多边形的交点

分别求与每条边的交点即可。



求线段或直线与圆的交点

设圆心为O,圆半径为r,直线(或线段)L上的两点为P1,P2



1.如果L是线段且P1P2都包含在圆O内,则没有交点;否则进行下一步。



2.如果L平行于Y轴,



a)计算圆心到L的距离dis b) 如果dis > rL和圆没有交点; c)利用勾股定理,可以求出两交点坐标,但要注意考虑L和圆的相切情况。 3.如果L平行于X轴,做法与L平行于Y轴的情况类似;



4.如果L既不平行X轴也不平行Y轴,可以求出L的斜率K,然后列出L的点斜式方程,和圆方程联立即可求解出L和圆的两个交点;



5.如果L是线段,对于234中求出的交点还要分别判断是否属于该线段的范围内。



凸包的概念

点集Q的凸包(convexhull)是指一个最小凸多边形,满足Q中的点或者在多边形边上或者在其内。下图中由红色线段表示的多边形就是点集Q={p0,p1,...p12}的凸包。





凸包的求法

现在已经证明了凸包算法的时间复杂度下界是O(n*logn),但是当凸包的顶点数h也被考虑进去的话,KrikpatrickSeidel的剪枝搜索算法可以达到O(n*logh),在渐进意义下达到最优。最常用的凸包算法是Graham扫描法和Jarvis步进法。本文只简单介绍一下Graham描法,其正确性的证明和Jarvis步进法的过程大家可以参考《算法导论》。



对于一个有三个或以上点的点集QGraham扫描法的过程如下:



p0QY-X坐标排序下最小的点<p1,p2,...pm>为对其余点按以p0为中心的极角逆时针排序所得的点集(如果有多个点有相同的极角,除了距p0最远的点外全部移除p0进栈Sp1进栈Sp2进栈S for i 3 to m do whileS的栈顶元素的下一个元素、S的栈顶元素以及pi构成的折线段不拐向左侧S弹栈pi进栈S return S;



此过程执行后,栈S由底至顶的元素就是Q的凸包顶点按逆时针排列的点序列。需要注意的是,我们对点按极角逆时针排序时,并不需要真正求出极角,只需要求出任意两点的次序就可以了。而这个步骤可以用前述的矢量叉积性质实现。



结语

尽管人类对几何学的研究从古代起便没有中断过,但是具体到借助计算机来解决几何问题的研究,还只是停留在一个初级阶段,无论从应用领域还是发展前景来看,计算几何学都值得我们认真学习、加以运用,希望这篇文章能带你走进这个丰富多彩的世界。
