Window XP驱动开发(十六) XP停新建驱动程序工程并编译的第二种方法

热度:245   发布时间:2016-04-28 10:53:09.0
Window XP驱动开发(十六) XP下新建驱动程序工程并编译的第二种方法

转载请标明是引用于 http://blog.csdn.net/chenyujing1234

欢迎大家提出意见,一起讨论!

需要源码的可以与我联系.



参考文章: http:[email protected]/blog/static/5798445220120145305845/

http://www.rtxsupport.cn/?thread-741.html

一、第二种方法的意义

在我的一篇文章   Window XP驱动开发(二) 环境搭建(VS2008+WDK+DDKWzard)及示例源码分析

里面讲到了创建DDK驱动程序的一种方法:即通过特有的文件sources、makefile来组织编译的。如下图:

(1)由于第一种方法编译条件的改变通过sources文件,这加大了程序员的开发难度。

(2)且很多代码或书籍中的示例程序都是由VS工程组织编译的,如果把它们再转为sources组织的,未免麻烦。

现在介绍第二种方法,直接通过VS的工程管理来编译。

二、

1、WDK的安装、环境配置

VS2008的安装

WDK的介绍、下载、安装及配制

DDKWzard的介绍、下载、安装及配制

     安装ddkwizard_setup

     设置环境变量

     如果为其它系统开发驱动则填写相应的环境变量


以上绿色内容均与文章Window XP驱动开发(二) 环境搭建(VS2008+WDK+DDKWzard)及示例源码分析 里讲的相同。

2、VS2008编译驱动环境配置

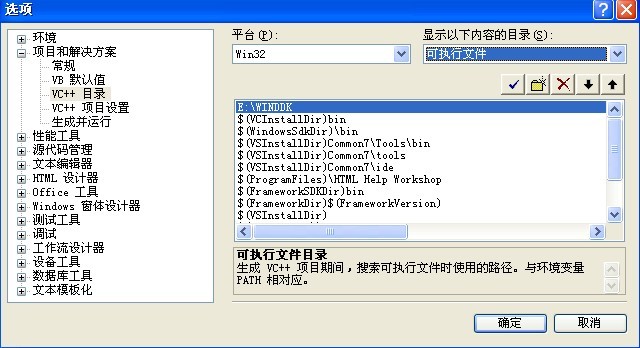

2、1    接下来就是在VS2008中下做"手脚",打开vs2008,在菜单栏中选择工具-->选项-->项目和解决方案-->vc++目录,然后在右上角的下拉框中选择可执行文件,然后添加1的两个文件的路径,笔者这里效果图2如下:

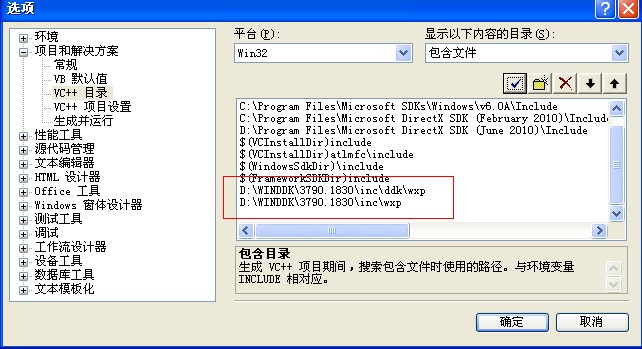

2、2  然后选择包含文件栏目,加入E:/WINDDK/3790.1830/lib/wxp/i386和E:/WINDDK/3790.1830/inc/ddk/wxp效果图3如下:









3、 新建一个空的 win32控制台程序

 3、1   选(文件→新建→项目→Visual C++项目→win32→win32控制台项目)创建一个

填写上名称event然后按确定
在弹出的win32应用程序向导里 选应用程序设置 →附加选项 勾选空项目→完成。



3、2   选项目菜单→添加现有项→添加所有驱动相关的*.h,*.c,*.cpp,*.rc之类的文件。

3、3     选工具(T)→选项(O)....→项目→VC++目录→

  3、3、1 在可执行文件目录中添加:

    D:/WINDDK/3790.1830/BIN/X86  //VS2003(没测),VS2005(没测),VS2008内不需要



  3、3、2 在包含文件目录添加如下路径

    D:/WINDDK/3790.1830/inc/wxp
    D:/WINDDK/3790.1830/inc/crt    (可选
)
    D:/WINDDK/3790.1830/inc/ddk/wxp
    D:/WINDDK/3790.1830/inc/ddk/wdm/wxp



  3、3 、3 在库文件目录中添加:

    D:/WINDDK/3790.1830/LIB/WXP/I386



3、4   项目event属性设置

新建项目配置 check //必选

3、4、1  C/C++属性设置

   常规选项卡

3、4、1 调试信息格式(C7兼容(/Z7) //可选

3、4、2警告等级    (2级(/W2)  //可选

3、4、3将警告视为错误 (是(/wx)  //可选

   优化选项卡

1优化(禁用/Od)          //可选

  预处理器

    预处理器定义:WIN32=100;_X86_=1;WINVER=0x501;DBG=1  //必选

  代码生成

    启用最小重新生成:否   //可选

    基本运行时检查:默认值 //可选

    运行时库:多线程调试(/MTd) 或 多线程(/MT)  //建议选

    缓冲区安全检查:否   //可选

 (可避免出现 LINK : error LNK2001: 无法解析外部符号 __security_cookie)

  高级

 调用约定 __stdcall(/Gz)  //必选

3、4、2      链接器

 常规:

 输出文件:$(OutDir)/$(ProjectName).sys //必选

 启用增量链接:否(/INCREMENTAL:NO) //建议选上



忽略导入库:是 //可选 ( 设置为此值时,必须在附加库目录中加:D:/WINDDK/3790.1830/lib/wxp/i386 ,这样项目就不会依赖IDE环境的设置 )   否 ( 设置为此值时,将依赖 IDE 的环境的相关设置 )

 输入:

附加依赖项ntoskrnl.lib Hal.lib wdm.lib wdmsec.lib wmilib.lib ndis.lib MSVCRT.LIB LIBCMT.LIB //必选其12

//NT式驱动 ntoskrnl.lib  WDM式驱动  wdm.lib
 ( HalXXX函数在Hal.lib,WmiXXX函数在 wmilib.lib ,NdisXXX函数在
ndis.lib )
 ( 必要时需要增加微软的标准库 MSVCRT.LIB MSVCRTD.LIB(调试库) LIBCMT.LIBIBCMTD.LIB(调试库
) )
 ( 如果源码中有 source 文件,那么该文件的 TARGETLIBS 字段会列出该项目需要的库 )

    忽略所有默认库:是(/NODEFAULTLIB)

 清单文件:

   启用用户账户控制(UAC //必选 不然会出现>LINK : fatal error LNK1295: “/MANIFESTUAC”与“/DRIVER”规范不兼容;链接时不使用“/MANIFESTUAC”

 调试:

    生成调试信息 是(/DEBUG) //可选

    生成映像文件:是(/MAP)  //可选

    映像文件名:$(TargetDir)$(TargetName).map //可选

  系统(System)

    子系统:控制台(/SUBSYSTEM:CONSOLE) //必选

    堆栈保留大小:4194304 //可选

    堆栈提交大小:4096    //可选

    驱动程序:  驱动程序(/DRIVER) //必选

    高级:

入口点:DriverEntry  //必选

随机基址:默认值   //必选不然会出现1>G:/event2008/check/event2008.exe : fatal error LNK1295: “/DYNAMICBASE”与“/DRIVER”规范不兼容;链接时不使用“/DYNAMICBASE”

数据执行保护(DEP): 默认值 //必选 不然会出现 G:/event2008/check/event2008.sys : fatal error LNK1295: “/NXCOMPAT:NO”与“/DRIVER”规范不兼容;链接时不使用“/NXCOMPAT:NO”



设置效应和:是(/RELEASE) //可选

基址:0x10000         //建议选上

  命令行”->附加选项:

    添加开关:/SECTION:INIT,D /IGNORE:4078 //建议填上

      可以避免以下错误提示
      LINK : warning LNK4078: 找到多个“INIT”节,它们具有不同的属性(E2000020)
      LINK : error LNK2001: 无法解析的外部符号__load_config_used

3、5 编译,链接。

一些要修改DDK例子源码方能成功的问题,目前不知道什么选项可以不改:
    源码中的关键字 try 要改为 __try , except 要改为 __except .


Visual Studio 2008 编译驱动程序的设置方法
2009-06-11 23:53

Visual Studio 2008 编译驱动程序的设置方法


一.用VS2008创建一个“空项目”:(“Visual C++” -> “常规” -> “空项目”)

二.将编写好的源代码文件导入项目中

三.修改VS2008 的IDE 设置,添加支持驱动程序编译链接的头文件和库文件

    在Include目录中添加:

    D:\WINDDK\3790.1830\inc\wxp
    D:\WINDDK\3790.1830\inc\crt (可选)
    D:\WINDDK\3790.1830\inc\ddk\wxp
    D:\WINDDK\3790.1830\inc\ddk\wdm\wxp

    在Lib目录中添加:

    D:\WINDDK\3790.1830\lib\wxp\i386

四.修改项目属性。

    将项目属性依次修改为:

    “配置属性”->“C/C++” -> “常规”:

    调试信息格式:C7 兼容(/Z7)

    “配置属性”->“C/C++” -> “预处理器”:

    预处理器定义:WIN32=100;_X86_=1;WINVER=0x501;DBG=1

                ( WINVER = 驱动运行的Windows版本: 0x500 = win2000 , 0x501 = winxp 0x502 = win2003
                  _X86_ 表示 32位系统,_AMD64_ 表示64位系统 ,_IA64_ 表示intel 安腾 64位系统
                  DBG=1 表示创建调试版本的驱动 )

                ( 编译2000的NDIS驱动时增加:BINARY_COMPATIBLE=0;NDIS40_MINIPORT=1;NDIS40=1;NDIS_MINIPORT_DRIVER=1 )
                ( 编译XP,2003的NDIS驱动时增加:BINARY_COMPATIBLE=0;NDIS51_MINIPORT=1;NDIS51=1;NDIS_MINIPORT_DRIVER=1 )
                ( 如果项目有 source 文件,那么该文件的 C_DEFINES 字段会说明此项目编译时需要预定义的标识符 )
                ( 有时候有些问题,比如未声明的标识符,或者标识符的类型不对,或者结构没有成员之类的问题,这时需要看具体源码中的一些定义是不是被条件编译指令 #if 屏蔽,如果是,增加一些定义项目再尝试编译 )

    忽略标准包含路径:是 ( 设置为此值时,必须加入项目需要的所有头文件所在的目录,参看第三步的内容,这样项目就不会依赖IDE环境的设置 )
                      否 ( 设置为此值时,将依赖 IDE 的环境的相关设置 )

    “配置属性”->“C/C++” -> “代码生成”:

    启用最小重新生成:否

    基本运行时检查:默认值

    运行时库:多线程调试(/MTd) 或 多线程(/MT)

    缓冲区安全检查:否   (可避免出现 LINK : error LNK2001: 无法解析外部符号 __security_cookie)

    “配置属性”->“C/C++” -> “高级”:

    调用约定:__stdcall (/Gz)

    “配置属性”->“链接器” -> “常规”:

    输出文件:$(OutDir)\$(ProjectName).sys

    启用增量链接:否(/INCREMENTAL:NO)

    忽略导入库:是 ( 设置为此值时,必须在附加库目录中加:D:\WINDDK\3790.1830\lib\wxp\i386 ,这样项目就不会依赖IDE环境的设置 )
                否 ( 设置为此值时,将依赖 IDE 的环境的相关设置 )

    “配置属性”->“链接器” -> “输入”:

    附加依赖项:ntoskrnl.lib Hal.lib wdm.lib wdmsec.lib wmilib.lib ndis.lib MSVCRT.LIB LIBCMT.LIB
              ( HalXXX函数在Hal.lib,WmiXXX函数在 wmilib.lib ,NdisXXX函数在 ndis.lib )
              ( 必要时需要增加微软的标准库 MSVCRT.LIB MSVCRTD.LIB(调试库) LIBCMT.LIB LIBCMTD.LIB(调试库) )
              ( 如果源码中有 source 文件,那么该文件的 TARGETLIBS 字段会列出该项目需要的库 )

    忽略所有默认库:是(/NODEFAULTLIB)

    “配置属性”->“链接器” -> “清单文件”:

    启用用户帐号控制UAC:否

    “配置属性”->“链接器” -> “调试”:

    生成映像文件:是(/MAP)

    映像文件名:$(TargetDir)$(TargetName).map

    “配置属性”->“链接器” -> “系统”:

    堆栈保留大小:4194304

    堆栈提交大小:4096

    驱动程序:驱动程序(/DRIVER)

    “配置属性”->“链接器” -> “高级”:

    入口点:DriverEntry

    设置效应和:是(/RELEASE)

    基址:0x10000

    随机基址:默认值

    数据执行保护(DEP):默认值

    “配置属性”->“链接器” -> “命令行”->“附加选项”:

    添加开关:/SECTION:INIT,D /IGNORE:4078 /safeseh:no
      可以避免以下错误提示
      LINK : warning LNK4078: 找到多个“INIT”节,它们具有不同的属性(E2000020)
      LINK : error LNK2001: 无法解析的外部符号__load_config_used

五.编译,链接。

本人按照以上设置成功编译链接 Windows Server 2003 sp1 DDK 的几乎所有例子

一些要修改DDK例子源码方能成功的问题,目前不知道什么选项可以不改:
    源码中的关键字 try 要改为 __try , except 要改为 __except .
