驱动开发之 键盘过滤驱动-传统型键盘过滤

热度:104   发布时间:2016-04-28 10:07:45.0
驱动开发之 键盘过滤驱动--传统型键盘过滤

近来在看 《寒江独钓 windows内核编程》,看到键盘过滤部分,记下笔记,仅供参考,有理解不对之处,还望大家指正。

现在来说一下传统型键盘过滤,就是把自己的设备对象绑定在KbdClass设备对象之上。那么发送到KbdClass的IRP都会先经过自己的设备对象,我们可以在读派遣函数中设置完成例程,当IRP完成后在完成历程中得到按键信息。

KbdClass被称为键盘类驱动,在windows中,类驱动通常是指统管一类设备的驱动程序。不管是USB键盘,还是PS/2键盘均经过它,所以在这层做拦截,能获得很好的通用性。

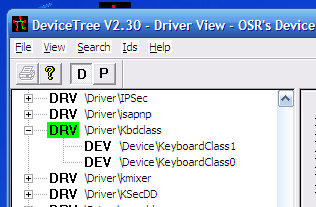

用工具Devicetree查看

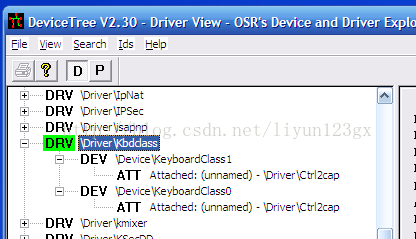

安装 《寒江独钓 windows内核编程》中实例 ctl2cap,再次查看


代码如下:

#include <wdm.h>// Kbdclass驱动的名字#define KBD_DRIVER_NAME  L"\\Driver\\Kbdclass"typedef struct _C2P_DEV_EXT {     // 这个结构的大小    ULONG NodeSize;     // 过滤设备对象    PDEVICE_OBJECT pFilterDeviceObject;    // 同时调用时的保护锁    KSPIN_LOCK IoRequestsSpinLock;    // 进程间同步处理      KEVENT IoInProgressEvent;     // 绑定的设备对象    PDEVICE_OBJECT TargetDeviceObject;     // 绑定前底层设备对象    PDEVICE_OBJECT LowerDeviceObject; } C2P_DEV_EXT, *PC2P_DEV_EXT;NTSTATUS c2pDevExtInit(     IN PC2P_DEV_EXT devExt,     IN PDEVICE_OBJECT pFilterDeviceObject,     IN PDEVICE_OBJECT pTargetDeviceObject,     IN PDEVICE_OBJECT pLowerDeviceObject ) {     memset(devExt, 0, sizeof(C2P_DEV_EXT));     devExt->NodeSize = sizeof(C2P_DEV_EXT);     devExt->pFilterDeviceObject = pFilterDeviceObject;     KeInitializeSpinLock(&(devExt->IoRequestsSpinLock));     KeInitializeEvent(&(devExt->IoInProgressEvent), NotificationEvent, FALSE);     devExt->TargetDeviceObject = pTargetDeviceObject;     devExt->LowerDeviceObject = pLowerDeviceObject;     return( STATUS_SUCCESS ); }// 这个函数是事实存在的,只是文档中没有公开。声明一下// 就可以直接使用了。NTSTATUSObReferenceObjectByName(                        PUNICODE_STRING ObjectName,                        ULONG Attributes,                        PACCESS_STATE AccessState,                        ACCESS_MASK DesiredAccess,                        POBJECT_TYPE ObjectType,                        KPROCESSOR_MODE AccessMode,                        PVOID ParseContext,                        PVOID *Object                        );extern POBJECT_TYPE IoDriverObjectType;ULONG gC2pKeyCount = 0;PDRIVER_OBJECT gDriverObject = NULL;// 这个函数经过改造。能打开驱动对象Kbdclass,然后绑定// 它下面的所有的设备:NTSTATUS c2pAttachDevices(                   IN PDRIVER_OBJECT DriverObject,                   IN PUNICODE_STRING RegistryPath                   ) {     NTSTATUS status = 0;     UNICODE_STRING uniNtNameString;     PC2P_DEV_EXT devExt;     PDEVICE_OBJECT pFilterDeviceObject = NULL;     PDEVICE_OBJECT pTargetDeviceObject = NULL;     PDEVICE_OBJECT pLowerDeviceObject = NULL;     PDRIVER_OBJECT KbdDriverObject = NULL;     KdPrint(("MyAttach\n"));     // 初始化一个字符串,就是Kdbclass驱动的名字。    RtlInitUnicodeString(&uniNtNameString, KBD_DRIVER_NAME);     // 请参照前面打开设备对象的例子。只是这里打开的是驱动对象。    status = ObReferenceObjectByName (         &uniNtNameString,         OBJ_CASE_INSENSITIVE,         NULL,         0,         IoDriverObjectType,         KernelMode,         NULL,         &KbdDriverObject         );     // 如果失败了就直接返回    if(!NT_SUCCESS(status))     {         KdPrint(("MyAttach: Couldn't get the MyTest Device Object\n"));         return( status );     }    else    {        // 这个打开需要解应用。早点解除了免得之后忘记。        ObDereferenceObject(DriverObject);    }    // 这是设备链中的第一个设备	    pTargetDeviceObject = KbdDriverObject->DeviceObject;    // 现在开始遍历这个设备链    while (pTargetDeviceObject)     {        // 生成一个过滤设备,这是前面读者学习过的。这里的IN宏和OUT宏都是        // 空宏,只有标志性意义,表明这个参数是一个输入或者输出参数。        status = IoCreateDevice(             IN DriverObject,             IN sizeof(C2P_DEV_EXT),             IN NULL,             IN pTargetDeviceObject->DeviceType,             IN pTargetDeviceObject->Characteristics,             IN FALSE,             OUT &pFilterDeviceObject             );         // 如果失败了就直接退出。        if (!NT_SUCCESS(status))         {             KdPrint(("MyAttach: Couldn't create the MyFilter Filter Device Object\n"));             return (status);         }         // 绑定。pLowerDeviceObject是绑定之后得到的下一个设备。也就是        // 前面常常说的所谓真实设备。        pLowerDeviceObject =             IoAttachDeviceToDeviceStack(pFilterDeviceObject, pTargetDeviceObject);         // 如果绑定失败了,放弃之前的操作,退出。        if(!pLowerDeviceObject)         {             KdPrint(("MyAttach: Couldn't attach to MyTest Device Object\n"));             IoDeleteDevice(pFilterDeviceObject);             pFilterDeviceObject = NULL;             return( status );         }         // 设备扩展!下面要详细讲述设备扩展的应用。        devExt = (PC2P_DEV_EXT)(pFilterDeviceObject->DeviceExtension);         c2pDevExtInit(             devExt,             pFilterDeviceObject,             pTargetDeviceObject,             pLowerDeviceObject );         // 下面的操作和前面过滤串口的操作基本一致。这里不再解释了。        pFilterDeviceObject->DeviceType=pLowerDeviceObject->DeviceType;         pFilterDeviceObject->Characteristics=pLowerDeviceObject->Characteristics;         pFilterDeviceObject->StackSize=pLowerDeviceObject->StackSize+1;         pFilterDeviceObject->Flags |= pLowerDeviceObject->Flags & (DO_BUFFERED_IO | DO_DIRECT_IO | DO_POWER_PAGABLE) ;         //next device         pTargetDeviceObject = pTargetDeviceObject->NextDevice;    }    return status; } VOID c2pDetach(IN PDEVICE_OBJECT pDeviceObject) { 	PC2P_DEV_EXT devExt; 	BOOLEAN NoRequestsOutstanding = FALSE; 	devExt = (PC2P_DEV_EXT)pDeviceObject->DeviceExtension; 	__try 	{ 		__try 		{ 			IoDetachDevice(devExt->TargetDeviceObject);			devExt->TargetDeviceObject = NULL; 			IoDeleteDevice(pDeviceObject); 			devExt->pFilterDeviceObject = NULL; 			DbgPrint(("Detach Finished\n")); 		} 		__except (EXCEPTION_EXECUTE_HANDLER){} 	} 	__finally{} 	return; }#define  DELAY_ONE_MICROSECOND  (-10)#define  DELAY_ONE_MILLISECOND (DELAY_ONE_MICROSECOND*1000)#define  DELAY_ONE_SECOND (DELAY_ONE_MILLISECOND*1000)VOID c2pUnload(IN PDRIVER_OBJECT DriverObject) {     PDEVICE_OBJECT DeviceObject;     PDEVICE_OBJECT OldDeviceObject;     PC2P_DEV_EXT devExt;     LARGE_INTEGER	lDelay;    PRKTHREAD CurrentThread;    //delay some time     lDelay = RtlConvertLongToLargeInteger(100 * DELAY_ONE_MILLISECOND);    CurrentThread = KeGetCurrentThread();    // 把当前线程设置为低实时模式,以便让它的运行尽量少影响其他程序。    KeSetPriorityThread(CurrentThread, LOW_REALTIME_PRIORITY);    UNREFERENCED_PARAMETER(DriverObject);     KdPrint(("DriverEntry unLoading...\n"));     // 遍历所有设备并一律解除绑定    DeviceObject = DriverObject->DeviceObject;    while (DeviceObject)    {        // 解除绑定并删除所有的设备        c2pDetach(DeviceObject);        DeviceObject = DeviceObject->NextDevice;    }     ASSERT(NULL == DriverObject->DeviceObject);    while (gC2pKeyCount)    {        KeDelayExecutionThread(KernelMode, FALSE, &lDelay);    }    KdPrint(("DriverEntry unLoad OK!\n"));     return; } NTSTATUS c2pDispatchGeneral(                                  IN PDEVICE_OBJECT DeviceObject,                                  IN PIRP Irp                                  ) {     // 其他的分发函数,直接skip然后用IoCallDriver把IRP发送到真实设备    // 的设备对象。     KdPrint(("Other Diapatch!"));     IoSkipCurrentIrpStackLocation(Irp);     return IoCallDriver(((PC2P_DEV_EXT)        DeviceObject->DeviceExtension)->LowerDeviceObject, Irp); } NTSTATUS c2pPower(                        IN PDEVICE_OBJECT DeviceObject,                        IN PIRP Irp                        ) {     PC2P_DEV_EXT devExt;    devExt =        (PC2P_DEV_EXT)DeviceObject->DeviceExtension;     PoStartNextPowerIrp( Irp );     IoSkipCurrentIrpStackLocation( Irp );     return PoCallDriver(devExt->LowerDeviceObject, Irp ); } NTSTATUS c2pPnP(                      IN PDEVICE_OBJECT DeviceObject,                      IN PIRP Irp                      ) {     PC2P_DEV_EXT devExt;     PIO_STACK_LOCATION irpStack;     NTSTATUS status = STATUS_SUCCESS;     KIRQL oldIrql;     KEVENT event;     // 获得真实设备。    devExt = (PC2P_DEV_EXT)(DeviceObject->DeviceExtension);     irpStack = IoGetCurrentIrpStackLocation(Irp);     switch (irpStack->MinorFunction)     {     case IRP_MN_REMOVE_DEVICE:         KdPrint(("IRP_MN_REMOVE_DEVICE\n"));         // 首先把请求发下去        IoSkipCurrentIrpStackLocation(Irp);         IoCallDriver(devExt->LowerDeviceObject, Irp);         // 然后解除绑定。        IoDetachDevice(devExt->LowerDeviceObject);         // 删除我们自己生成的虚拟设备。        IoDeleteDevice(DeviceObject);         status = STATUS_SUCCESS;         break;     default:         // 对于其他类型的IRP,全部都直接下发即可。         IoSkipCurrentIrpStackLocation(Irp);         status = IoCallDriver(devExt->LowerDeviceObject, Irp);     }     return status; }// 这是一个IRP完成回调函数的原型NTSTATUS c2pReadComplete(                               IN PDEVICE_OBJECT DeviceObject,                               IN PIRP Irp,                               IN PVOID Context                               ) {     PIO_STACK_LOCATION IrpSp;     ULONG buf_len = 0;     PUCHAR buf = NULL;     size_t i;     IrpSp = IoGetCurrentIrpStackLocation( Irp );     //  如果这个请求是成功的。很显然,如果请求失败了,这么获取     //   进一步的信息是没意义的。     if( NT_SUCCESS( Irp->IoStatus.Status ) )      {        // 获得读请求完成后输出的缓冲区        buf = Irp->AssociatedIrp.SystemBuffer;        // 获得这个缓冲区的长度。一般的说返回值有多长都保存在        // Information中。        buf_len = Irp->IoStatus.Information;        //… 这里可以做进一步的处理。我这里很简单的打印出所有的扫        // 描码。        for(i=0;i<buf_len;++i)        {            DbgPrint("ctrl2cap: %2x\r\n", buf[i]);        }    }    gC2pKeyCount--;	if( Irp->PendingReturned )	{ 		IoMarkIrpPending( Irp ); 	}     return Irp->IoStatus.Status;}NTSTATUS c2pDispatchRead(                               IN PDEVICE_OBJECT DeviceObject,                               IN PIRP Irp ) {     NTSTATUS status = STATUS_SUCCESS;     PC2P_DEV_EXT devExt;     PIO_STACK_LOCATION currentIrpStack;     KEVENT waitEvent;    KeInitializeEvent( &waitEvent, NotificationEvent, FALSE );	if (Irp->CurrentLocation == 1) 	{ 		ULONG ReturnedInformation = 0; 		KdPrint(("Dispatch encountered bogus current location\n")); 		status = STATUS_INVALID_DEVICE_REQUEST; 		Irp->IoStatus.Status = status; 		Irp->IoStatus.Information = ReturnedInformation; 		IoCompleteRequest(Irp, IO_NO_INCREMENT); 		return(status); 	}     // 全局变量键计数器加1    gC2pKeyCount++;    // 得到设备扩展。目的是之后为了获得下一个设备的指针。    devExt =        (PC2P_DEV_EXT)DeviceObject->DeviceExtension;    // 设置回调函数并把IRP传递下去。 之后读的处理也就结束了。    // 剩下的任务是要等待读请求完成。    currentIrpStack = IoGetCurrentIrpStackLocation(Irp);     IoCopyCurrentIrpStackLocationToNext(Irp);    IoSetCompletionRoutine( Irp, c2pReadComplete,         DeviceObject, TRUE, TRUE, TRUE );     return  IoCallDriver( devExt->LowerDeviceObject, Irp ); 	}NTSTATUS DriverEntry(                      IN PDRIVER_OBJECT DriverObject,                      IN PUNICODE_STRING RegistryPath                      ) {     ULONG i;     NTSTATUS status;     KdPrint (("c2p.SYS: entering DriverEntry\n"));     // 填写所有的分发函数的指针    for (i = 0; i < IRP_MJ_MAXIMUM_FUNCTION; i++)     {         DriverObject->MajorFunction[i] = c2pDispatchGeneral;     }     // 单独的填写一个Read分发函数。因为要的过滤就是读取来的按键信息    // 其他的都不重要。这个分发函数单独写。    DriverObject->MajorFunction[IRP_MJ_READ] = c2pDispatchRead;     // 单独的填写一个IRP_MJ_POWER函数。这是因为这类请求中间要调用    // 一个PoCallDriver和一个PoStartNextPowerIrp,比较特殊。    DriverObject->MajorFunction [IRP_MJ_POWER] = c2pPower;     // 我们想知道什么时候一个我们绑定过的设备被卸载了(比如从机器上    // 被拔掉了?)所以专门写一个PNP(即插即用)分发函数    DriverObject->MajorFunction [IRP_MJ_PNP] = c2pPnP;     // 卸载函数。    DriverObject->DriverUnload = c2pUnload;     gDriverObject = DriverObject;    // 绑定所有键盘设备    status =c2pAttachDevices(DriverObject, RegistryPath);    return status; }
