eclipse中创建activiti项目

1. Activiti问我们提供了Activiti BPMN 2.0, 这个工具是基于Eclipse所开发的工具,安装十分方便。在安装Activiti之前,我们要首先安装Maven Eclipse插件。

点击Help -> Install New Software,输入以下站点信息:

Name: M2E
Location: http://download.eclipse.org/technology/m2e/releases

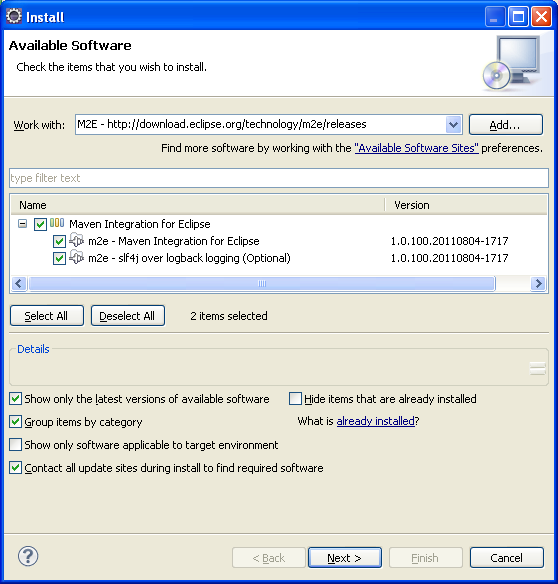

选中Maven进行安装。

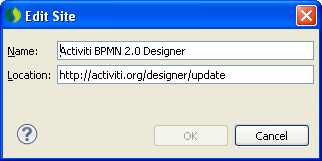

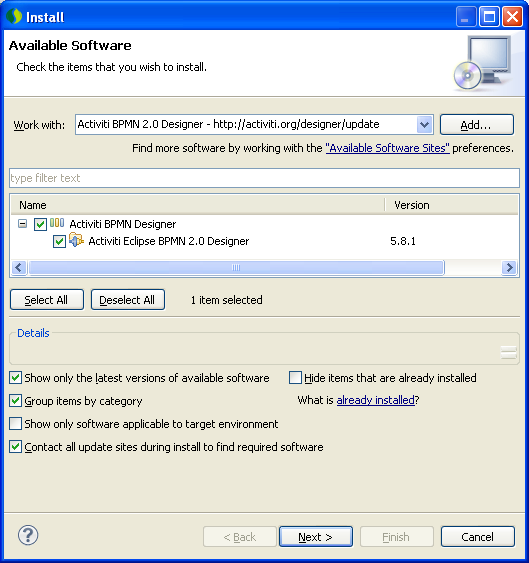

2. 下一步安装Activiti,点击Help -> Install New Software,输入以下站点信息:

Name: Activiti BPMN 2.0 designer
Location: http://activiti.org/designer/update/

点击next,finish进行安装。

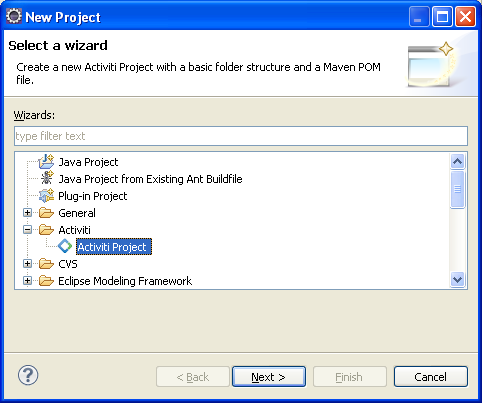

3. 安装完成后,我们就可以建立Activiti项目了。点击New-> Project… -> Activiti -> Activiti Project

输入项目的名称,点击Finish, 此时Eclipse会打开Activiti View,并生成如下项目:

4. 现在我们开始创建工作流。右键点击项目根目录,选择new -> others,选择Activiti -> Activiti Diagram

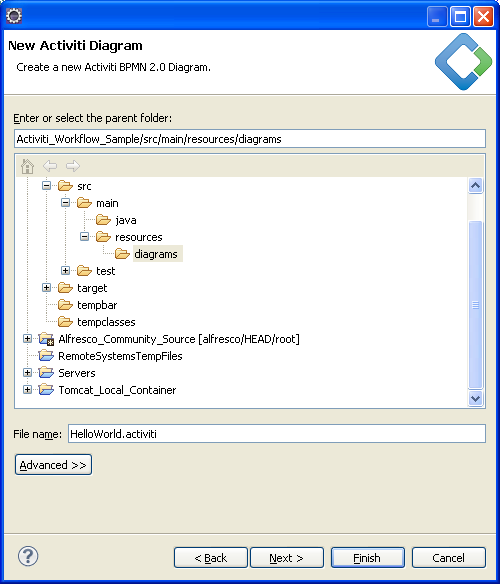

接下来输入项目名称,这里我们输入HellowWorld.activiti(看到HelloWorld是不是倍感亲切啊:))

点击Finish,最后Eclipse会生成一个新的HelloWorld.activit文件,并用Activiti Designer打开这个新生成的文件。如下图所示:

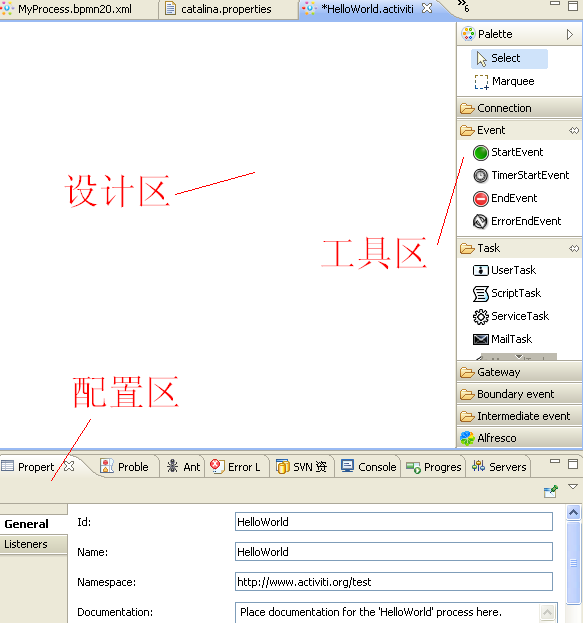

我们可以看到,左上侧最大的区域为设计区,用来放置我们的工作流元素,右上侧为工具区,Activiti提供了很多out of box的工作流元素,可以供我们搭建工作流。下方区域为配置区,当点击工作流中的某一个元素时,相应的属性面板会显示该元素的可配置属性。

5. 最后我们来搭建一个非常简单的工作流,仅有一个start event, 一个user task及一个end event。这里我不打算介绍太多BPMN 2.0,仅给大家一个基本的步骤。

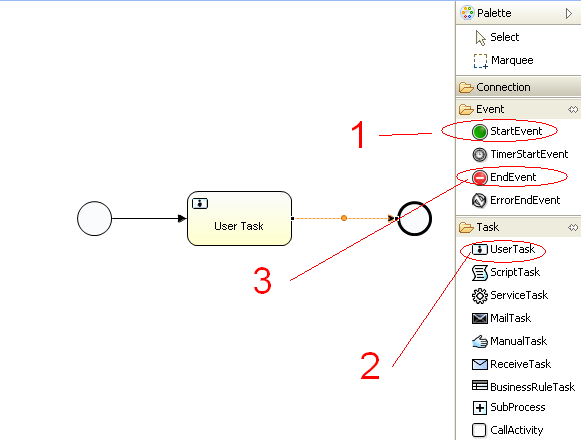

如下图所示,拖动右侧红色框框所表示的1, 2, 3, 组成如下工作流

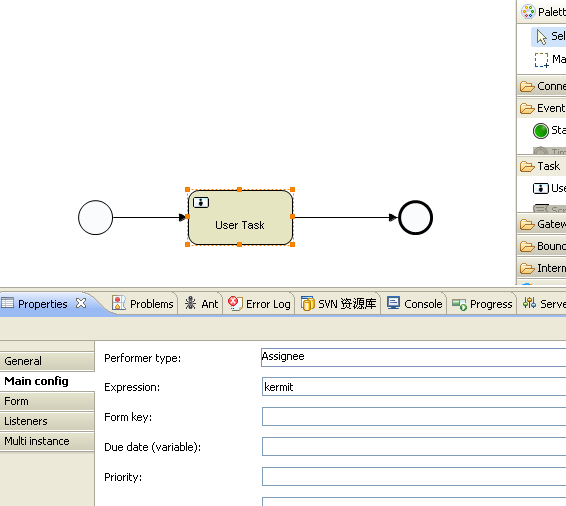

选择右侧最上方的”select”元素,再点击User Task元素,下方弹出属性面板。在属性面板上点击左侧的Main Config,然后Performer Type选择”Assignee”,Expression输入”kermit”。解释一下这个步骤的意思,这里我们配置该任务的执行者是某个用户,这个用 户的名字是”kermit”。后面我们会用这个用户登录我们的测试环境。

点击保存,我们可以看到Activiti会自动生成该activit文件所对应的HelloWorld.bpmn20.xml文件,该文件内容如下:

<?xml version="1.0" encoding="UTF-8"?>

<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">

? <process id="HelloWorld" name="HelloWorld">

??? <documentation>Place documentation for the 'HelloWorld' process here.</documentation>

??? <startEvent id="startevent1" name="Start"></startEvent>

??? <userTask id="usertask1" name="User Task" activiti:assignee="kermit"></userTask>

??? <endEvent id="endevent1" name="End"></endEvent>

??? <sequenceFlow id="flow1" name="" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>

??? <sequenceFlow id="flow2" name="" sourceRef="usertask1" targetRef="endevent1"></sequenceFlow>

? </process>

? <bpmndi:BPMNDiagram id="BPMNDiagram_HelloWorld">

??? <bpmndi:BPMNPlane bpmnElement="HelloWorld" id="BPMNPlane_HelloWorld">

????? <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">

??????? <omgdc:Bounds height="35" width="35" x="80" y="200"></omgdc:Bounds>

????? </bpmndi:BPMNShape>

????? <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">

??????? <omgdc:Bounds height="55" width="105" x="190" y="190"></omgdc:Bounds>

????? </bpmndi:BPMNShape>

????? <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">

??????? <omgdc:Bounds height="35" width="35" x="400" y="200"></omgdc:Bounds>

????? </bpmndi:BPMNShape>

????? <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1">

??????? <omgdi:waypoint x="115" y="217"></omgdi:waypoint>

??????? <omgdi:waypoint x="190" y="217"></omgdi:waypoint>

????? </bpmndi:BPMNEdge>

????? <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">

??????? <omgdi:waypoint x="295" y="217"></omgdi:waypoint>

??????? <omgdi:waypoint x="400" y="217"></omgdi:waypoint>

????? </bpmndi:BPMNEdge>

??? </bpmndi:BPMNPlane>

? </bpmndi:BPMNDiagram>

</definitions>

这里要提出的一点就是,由于Activiti Designer目前仍在研发,所以存在不少缺点。比如如果同时打开activiti文件和对应的bpmn20.xml文件,在对bpmn20.xml文 件做修改后进行保存,eclipse的反应会很慢, 所以尽量关闭activiti文件。反过来如果保存activit文件,designer会覆盖bpmn20.xml,其覆盖结果可能会把你手都配置的 bpmn20.xml打乱。我个人推荐用designer进行基本布局,然后保存生成bpmn20.xml文件,再手动去修改bpmn20.xml文件。 最后在保存bpmn20.xml文件之前,删除原先的activiti文件及png文件,这样designer会根据bpmn20.xml文件重新生成这 两个文件。

6. 搭建测试环境。Activiti为我们提供了一个out of box的测试环境。首先去activiti的官网上下载activiti-5.9.zip 文件。

确保你的机器上安装的JRE和ANT,并配置后JAVA_HOME和ANT_HOME。

解压zip文件到任意目录,这里我们用ACTIVITI_HOME代表解压目录。打开命令行窗口,跳转到ACTIVITI_HOME/setup目录,并输入ant demo.start命令,整个测试环境会自动搭建起来,我们需要做的就是喝茶,看着屏幕。

这里注意,第一次运行时,ant会执行很多命令,其中包括:

*安装H2数据库
*下载并安装tomcat

补充一点,如果你已经有现成的tomcat, 可以自己手动修改下build文件,这样可以避免重复下载,节约时间。如果懒得修改也可以,就让ant帮你把一切搞定。修改步骤如下:

与ACTIVITI_HOME同级目录建立文件夹” downloads”,如图:

拷贝你的tomcat压缩文件到此文件夹


修改ACTIVITI_HOME/ setup/build.properties文件:

tomcat.version=6.0.35

注意这里的版本号要与你的tomcat压缩文件一致。

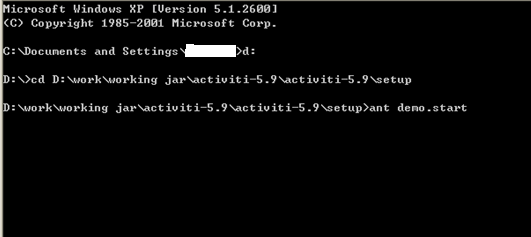

好了,接下来我们要做的就是启动ant任务了。打开cmd或者terminal窗口,跳转到ACTIVITI_HOME/setup目录下,输入

ant demo.start

接下来就是等待。取决于你是否修改了tomcat的下载,修改的话只要1分钟不到,就会弹出浏览器,并显示系统登录页面:

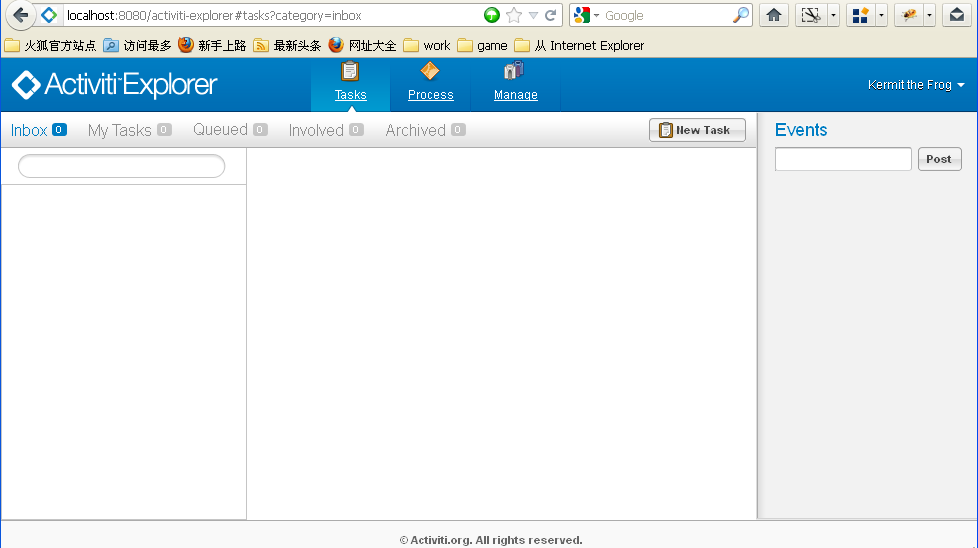

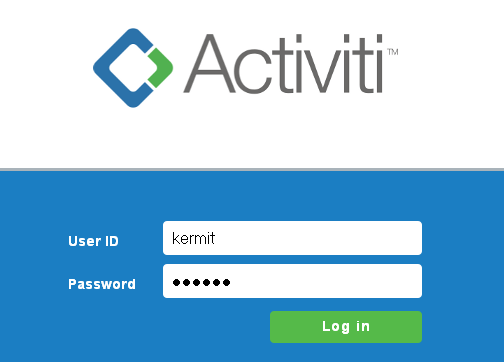

这里我们用id: kermit, passwd: Kermit(这个账号是administrator)进行登录。登录后画面如下:

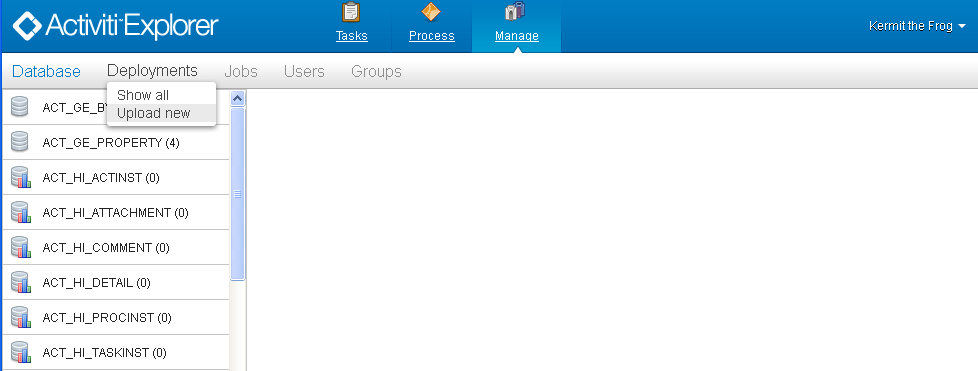

7. 剩下最后一步就是部署我们刚刚创建的工作流了。点击顶部的Manage,再点击Deployments -> Upload new

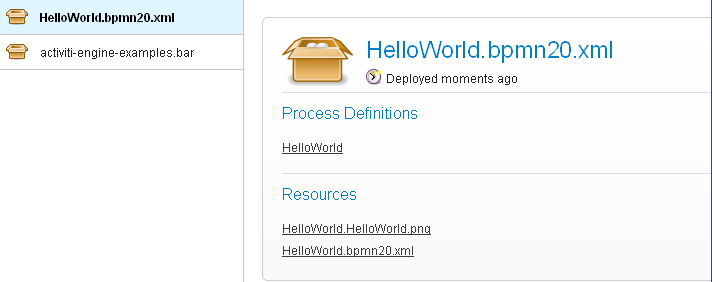

在弹出的文件选择对话框中选择我们上面创建的HelloWorld.bpmn20.xml文件, 部署结果如下:

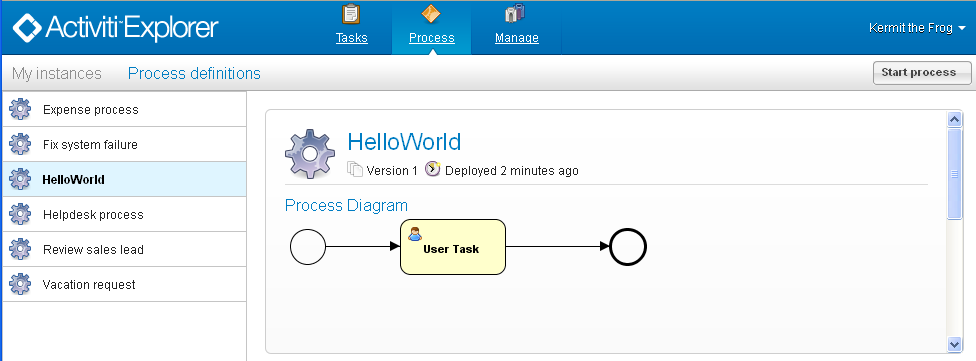

部署成功了,很开心。最后我们要做的就是启动这个HelloWorld,看看我们的劳动成果。当然这个懒惰的工作流什么也没做:(。点击顶部的Process,在左侧选择我们的HelloWorld工作流,再点击右上方的Start process:

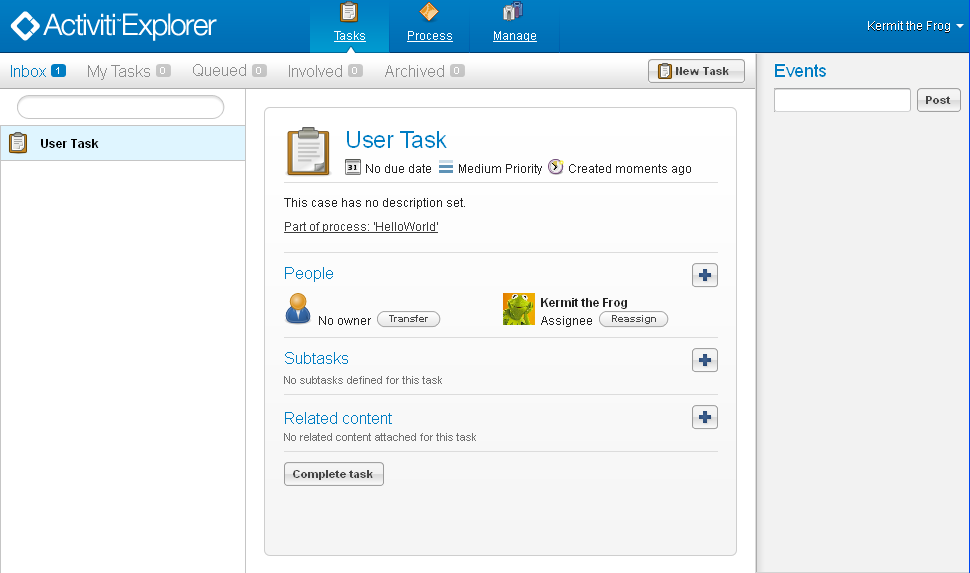

这时候我们会发现画面自动切换到Tasks页面,并且在左上方的Inbox标题框上多了一个”1”,意思是多了一个新任务

这里唯一能做的事情就是把这个任务指派给其它用户,或者点击Complete task以完成该任务。

好了,整个过程到这里就结束了,大家可以试试看。
