使用Eclipse Memory Analyzer分析内存储器

热度:295   发布时间:2016-04-22 23:47:54.0
使用Eclipse Memory Analyzer分析内存

1 内存泄漏的排查方法

Dalvik Debug Monitor Server (DDMS)  ADT插件的一部分,其中有两项功能可用于内存检查 :

·    heap 查看堆的分配情况

·    allocation tracker跟踪内存分配情况

DDMS 这两项功能有助于找到内存泄漏的操作行为。

Eclipse Memory Analysis Tools (MAT) 是一个分析 Java堆数据的专业工具,用它可以定位内存泄漏的原因。

工具地址 : http://www.eclipse.org/mat/downloads.php

1.2 利用MAT分析内存堆

DDMS 可以将当前的内存 Dump成一个 hprof格式的文件,MAT 读取这个文件后会给出方便阅读的信息,配合它的查找,对比功能,就可以定位内存泄漏的原因。

·        获取 hprof文件
点击工具栏上的  按钮,将内存信息保存成文件。 如果是用 MAT Eclipse 插件获取的 Dump文件,则不需要经过转换,Adt会自动进行转换然后打开。

·        转换 hprof文件
DDMS Dump
出的文件要经过转换才能被 MAT识别,Android SDK提供了这个工具 hprof-conv (位于 sdk/tools)

·    ./hprof-conv xxx-a.hprof xxx-b.hprof

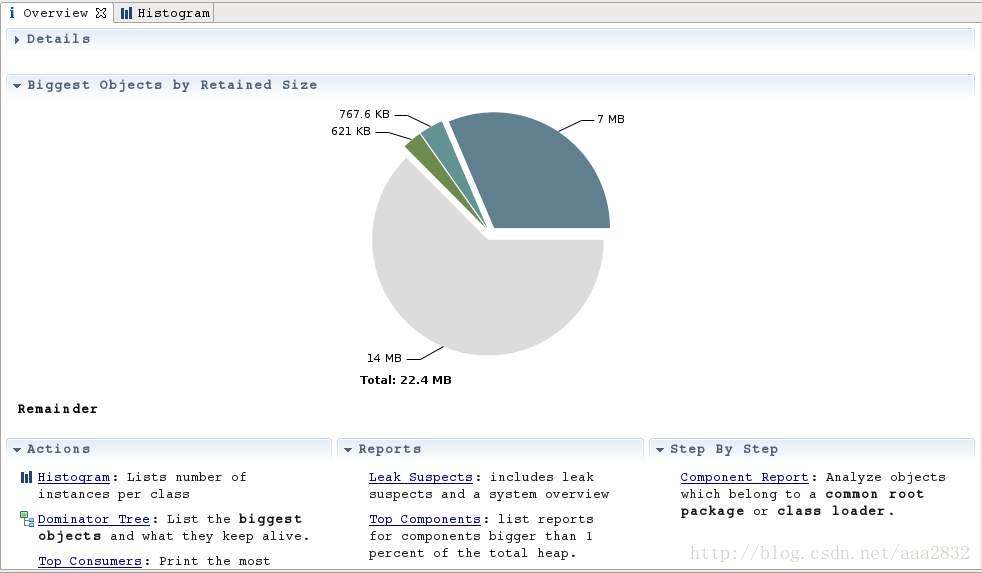

·         MAT打开转换后的 hprof文件


1.3  Histogram 查询

用的最多的功能是 Histogram,点击 Actions下的 Histogram项将得到 Histogram结果


它按类名将所有的实例对象列出来,可以点击表头进行排序,在表的第一行可以输入正则表达式来匹配结果 :


在某一项上右键打开菜单选择 list objects ->with incoming refs 将列出该类的实例:


它展示了对象间的引用关系,比如展开后的第一个子项表示这个 HomePage(0x420ca5b0)HomePageContainer(0x420c9e40)中的 mHomePage属性所引用.

快速找出某个实例没被释放的原因,可以右健 Path to GC Roots-->exclue all phantom/weak/soft etc. reference :


得到的结果是:


从表中可以看出 PreferenceManager -> … ->HomePage这条线路就引用着这个 HomePage实例。用这个方法可以快速找到某个对象的 GC Root,一个存在 GC Root的对象是不会被 GC回收掉的.

1.4  Histogram 对比

为查找内存泄漏,通常需要两个 Dump结果作对比,打开 Navigator History面板,将两个表的 Histogram结果都添加到 Compare Basket中去 :


添加好后,打开 Compare Basket面板,得到结果:

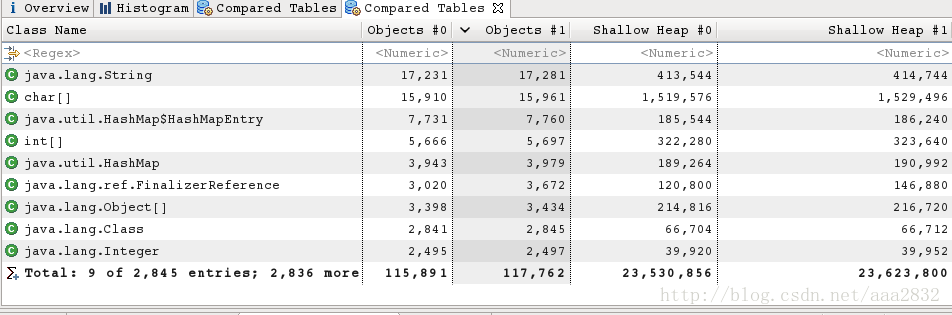

点击右上角的 ! 按钮,将得到比对结果:

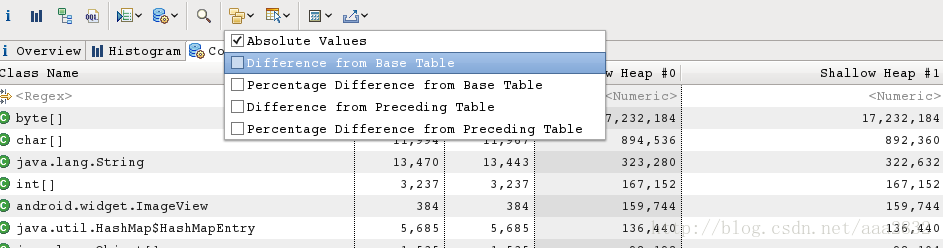

注意,上面这个对比结果不利于查找差异,可以调整对比选项


再把对比的结果排序,就可得到直观的对比结果:


也可以对比两个对象集合,方法与此类似,都是将两个 Dump结果中的对象集合添加到Compare Basket中去对比。找出差异后用 Histogram查询的方法找出 GC Root,定位到具体的某个对象上。

1.5  例子

举例一个典型的分析内存泄漏的过程:

1.  使用 Heap查看当前堆大小为 23.00M

2.  添加一个页后堆大小变为 23.40M

3.  将添加的一个页删除,堆大小为 23.40M

4.  多次操作,结果仍相似,说明添加/删除页存在内存泄漏 (也应注意排除其它因素的影响)

5.  Dump 出操作前后的 hprof 文件 (1.hprof,2.hprof),用 mat打开,并得到 histgram结果

6.  使用 HomePage字段过滤 histgram结果,并列出该类的对象实例列表,看到两个表中的对象集合大小不同,操作后比操作前多出一个 HomePage,说明确实存在泄漏

7.  将两个列表进行对比,找出多出的一个对象,用查找 GC Root的方法找出是谁串起了这条引用线路,定位结束

PS :

·        很多时候堆增大是 Bitmap引起的,Bitmap Histogram中的类型是 byte [],对比两个 Histogram中的 byte[]对象就可以找出哪些 Bitmap有差异

·        多使用排序功能,对找出差异很有用

2 内存泄漏的原因分析

总结出来只有一条: 存在无效的引用!
良好的模块设计以及合理使用设计模式有助于解决此问题。

3 Tips

·    使用 android:largeHeap="true"标记 (API Level >= 11)
 AndroidManifest.xml中的 Application节点中声明即可分配到更大的堆内存, android:largeHeap标记在 Android系统应用中也有广泛的应用 ,比如 Launcher, Browser这些内存大户上均有使用.
