ADO.NET Entity Framework学习笔记(2)建模

模型结构

?

[概念模型]中要有[实体键], [实体键]要与表中的 [主键] 对应,也就是说表必须要有主键.

?

表中的[唯一键]不会在[概念模型]中体现

?

在[概念模型]中默认是不允许修改[实体键]的值的

?

联合主健可以正常映射

?

如果为属性赋值超过字段长度保存时,会向数据库提交,数据库会返回错误

?

联合主健的主外关系可以正常映射

?

只有基于主健的主外关系可以在模型向导中自动建立

?

Conceptual Model

概念模型

用于描述实体(Entity)类型及其关系

Storage Model

存储模型

用于描述数据库实际存储架构

Mapping Specification

映射规范

将概念模型和存储模型连接起来,以便进行操作转换

Entity Class

实体类

用于描述实体的属性,每一个实体类都会定义一个属性或多个属性为一个键属性(Key Properties),用于唯一标识一个实体

实体类型可以通过继承关系加以扩展

Entity Set

实体集

实体(Entity)存在于实体集(Entity Set)中,就像表格中的行存在于表格中的一样

Entity Containe

实体容器,

实体集定义在实体容器(Entity Container)中

关联

关联

定义了实体之间的关系,可以直接通过关联,来访问相关联的对象,关联分为一对一、一对多、多对多

关联通过Association Type来定义,过实体类中的Navigation属性就可以访问与实体相关联的实体

?

?

?

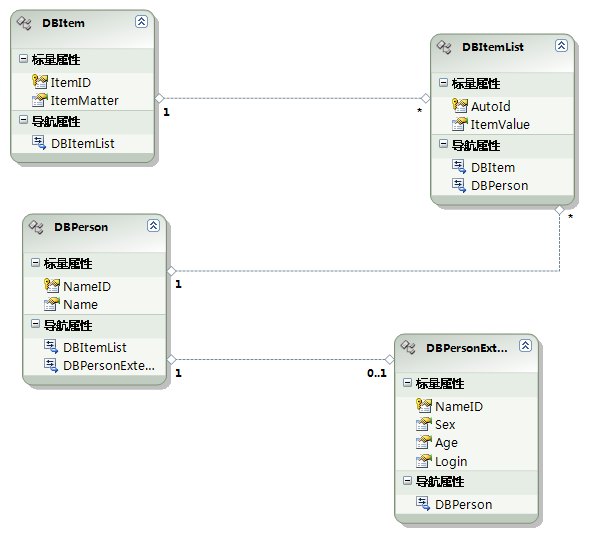

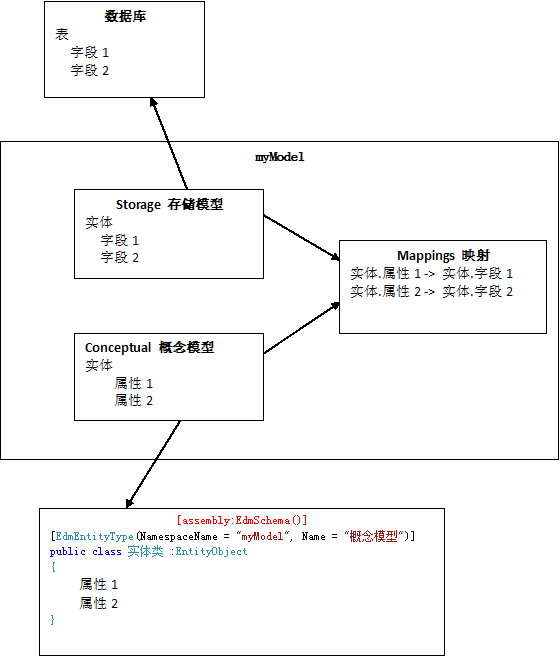

模型关系说明

?

?

??

?

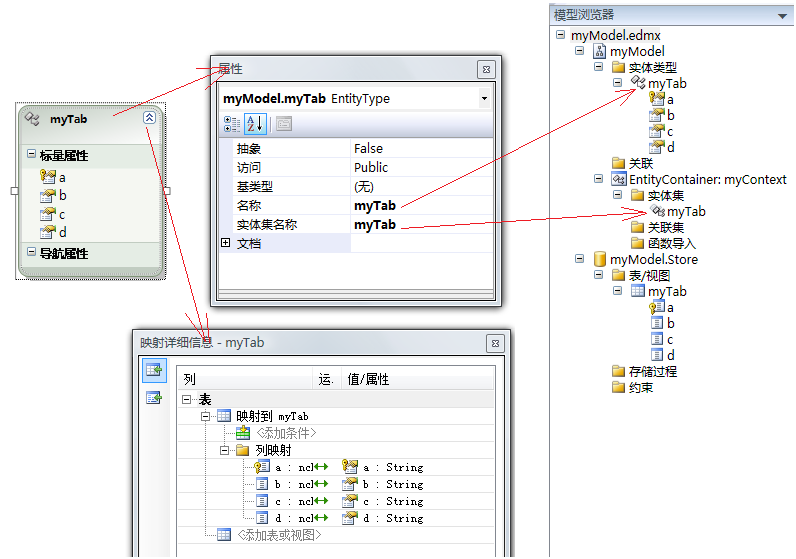

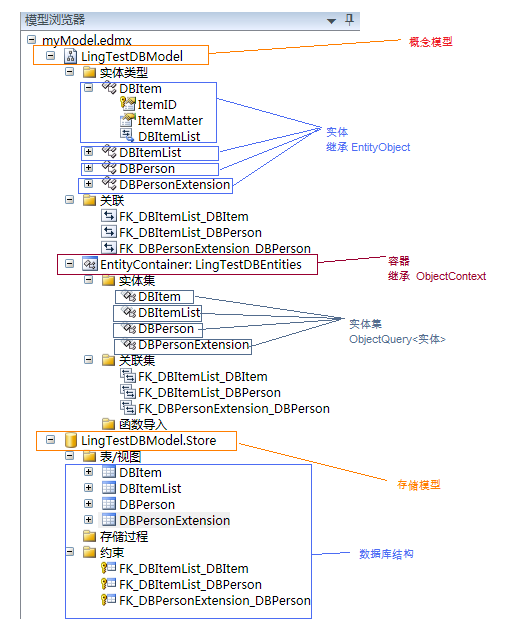

模型设计器结构说明

?

?

?

?

?

?

?

?

EDM

?

EF 没有采取 LINQ to SQL 基于Attribute映射的做法。

为了适应变化和提供更多的数据库类型扩展,EF 提供了专门的定义语言来完成模型设置

Conceptual schema definition language (.csdl)

?

Store schema definition language (.ssdl)

?

Mapping specification language (.msl)

?

?

默认,Model设计器将(.csdl)(.ssdl)(.msl)存放在一个名为(.edmx)的XML 格式定义文件,并会根据设计自动生成对应的Context与实体类

?

Model设计器

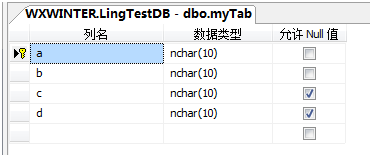

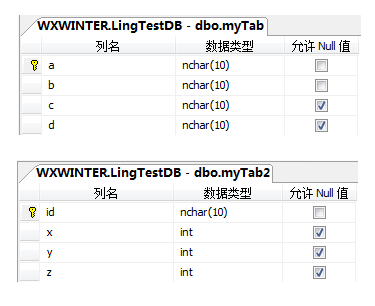

数据库中的表

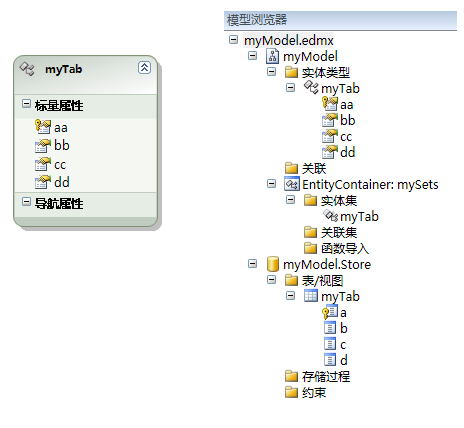

模型

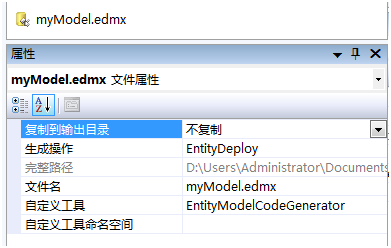

模型生成选项

?

?

edmx文件

?

<?xml version="1.0" encoding="utf-8"?>

<edmx:Edmx Version="1.0" xmlns:edmx="http://schemas.microsoft.com/ado/2007/06/edmx">

<!-- EF Runtime content -->

?

<edmx:Runtime>

存储模型

<!-- SSDL content -->

<edmx:StorageModels>

<Schema Namespace="myModel.Store" Alias="Self" Provider="System.Data.SqlClient" ProviderManifestToken="2008" xmlns:store="http://schemas.microsoft.com/ado/2007/12/edm/EntityStoreSchemaGenerator" xmlns="http://schemas.microsoft.com/ado/2006/04/edm/ssdl">

<EntityContainer Name="myModelStoreContainer">

<EntitySet Name="myTab" EntityType="myModel.Store.myTab" store:Type="Tables" Schema="dbo" />

</EntityContainer>

<EntityType Name="myTab">

<Key>

<PropertyRef Name="a" />

</Key>

<Property Name="a" Type="nchar" Nullable="false" MaxLength="10" />

<Property Name="b" Type="nchar" Nullable="false" MaxLength="10" />

<Property Name="c" Type="nchar" MaxLength="10" />

<Property Name="d" Type="nchar" MaxLength="10" />

</EntityType>

</Schema>

</edmx:StorageModels>

概念模型

<!-- CSDL content -->

<edmx:ConceptualModels>

<Schema Namespace="myModel" Alias="Self" xmlns="http://schemas.microsoft.com/ado/2006/04/edm">

<EntityContainer Name="mySets">

<EntitySet Name="myTab" EntityType="myModel.myTab" />

</EntityContainer>

<EntityType Name="myTab">

<Key>

<PropertyRef Name="aa" />

</Key>

<Property Name="aa" Type="String" Nullable="false" MaxLength="10" Unicode="true" FixedLength="true" />

<Property Name="bb" Type="String" Nullable="false" MaxLength="10" Unicode="true" FixedLength="true" />

<Property Name="cc" Type="String" MaxLength="10" Unicode="true" FixedLength="true" />

<Property Name="dd" Type="String" MaxLength="10" Unicode="true" FixedLength="true" />

?

</EntityType>

</Schema>

</edmx:ConceptualModels>

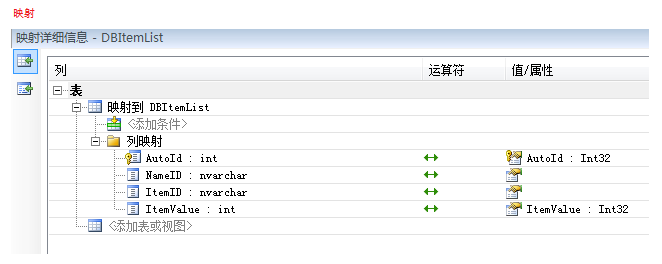

映射

<!-- C-S mapping content -->

<edmx:Mappings>

<Mapping Space="C-S" xmlns="urn:schemas-microsoft-com:windows:storage:mapping:CS">

<EntityContainerMapping StorageEntityContainer="myModelStoreContainer" CdmEntityContainer="mySets">

<EntitySetMapping Name="myTab">

<EntityTypeMapping TypeName="IsTypeOf(myModel.myTab)">

<MappingFragment StoreEntitySet="myTab">

<ScalarProperty Name="aa" ColumnName="a" />

<ScalarProperty Name="bb" ColumnName="b" />

<ScalarProperty Name="cc" ColumnName="d" />

<ScalarProperty Name="dd" ColumnName="c" />

</MappingFragment>

</EntityTypeMapping>

</EntitySetMapping>

</EntityContainerMapping>

</Mapping>

</edmx:Mappings>

?

</edmx:Runtime>

图形设计器的配置部份

<!-- EF Designer content (DO NOT EDIT MANUALLY BELOW HERE) -->

<edmx:Designer xmlns="http://schemas.microsoft.com/ado/2007/06/edmx">

<edmx:Connection>

<DesignerInfoPropertySet>

<DesignerProperty Name="MetadataArtifactProcessing" Value="EmbedInOutputAssembly" />

</DesignerInfoPropertySet>

</edmx:Connection>

<edmx:Options>

<DesignerInfoPropertySet>

<DesignerProperty Name="ValidateOnBuild" Value="true" />

</DesignerInfoPropertySet>

</edmx:Options>

<!-- Diagram content (shape and connector positions) -->

<edmx:Diagrams>

<Diagram Name="myModel">

<EntityTypeShape EntityType="myModel.myTab" Width="1.5" PointX="0.75" PointY="0.75" Height="1.7" IsExpanded="true" />

</Diagram>

</edmx:Diagrams>

</edmx:Designer>

?

</edmx:Edmx>

?

Context

public class myContext :ObjectContext

{

?

public myContext(EntityConnection connection) :

base(connection, "mySets")

{

?

}

?

public ObjectQuery<myTab> myTab

{

get

{

if ((this._myTab == null))

{

this._myTab = base.CreateQuery<myTab>("[myTab]");

}

return this._myTab;

}

}

private ObjectQuery<myTab> _myTab;

?

?

public void AddTomyTab(myTab myTab)

{

base.AddObject("myTab", myTab);

}

}

?

实体类

[EdmEntityType(NamespaceName = "myModel", Name = "myTab")]

[DataContract(IsReference = true)]

[Serializable()]

?

public class myTab :EntityObject

{

?

public static myTab CreatemyTab(string aa, string bb)

{

myTab myTab = new myTab();

myTab.aa = aa;

myTab.bb = bb;

return myTab;

}

?

private string _aa;

[EdmScalarProperty(EntityKeyProperty = true, IsNullable = false)]

[DataMember()]

public string aa

{

get

{

return this._aa;

}

set

{

this.ReportPropertyChanging("aa");

this._aa = StructuralObject.SetValidValue(value, false);

this.ReportPropertyChanged("aa");

}

}

?

?

?

private string _bb;

[EdmScalarPropertyAttribute(IsNullable = false)]

[DataMemberAttribute()]

public string bb

{

get

{

return this._bb;

}

set

{

?

this.ReportPropertyChanging("bb");

this._bb = global::System.Data.Objects.DataClasses.StructuralObject.SetValidValue(value, false);

this.ReportPropertyChanged("bb");

?

}

}

?

?

//

private string _cc;

[EdmScalarProperty()]

[DataMember()]

public string cc

{

get

{

return this._cc;

}

set

{

this.ReportPropertyChanging("cc");

this._cc =StructuralObject.SetValidValue(value, true);

this.ReportPropertyChanged("cc");

}

}

//

private string _dd;

[EdmScalarProperty()]

[DataMember()]

public string dd

{

get

{

return this._dd;

}

set

{

this.ReportPropertyChanging("dd");

this._dd = StructuralObject.SetValidValue(value, true);

this.ReportPropertyChanged("dd");

}

}

?

}

?

使用

myContext cn;

?

EntityConnection econ = new EntityConnection();

?

string s = @"

metadata=res://*/myModel.csdl

|res://*/myModel.ssdl

|res://*/myModel.msl

;

?

provider=System.Data.SqlClient;

?

provider connection string=""

Data Source=.;

Initial Catalog=LingTestDB;

Integrated Security=True;

MultipleActiveResultSets=True;

""

";

?

econ.ConnectionString = s;

?

cn = new myDate.myContext(econ);

?

this.dataGridView1.DataSource = cn.myTab;

?

?

?

?

?

?

?

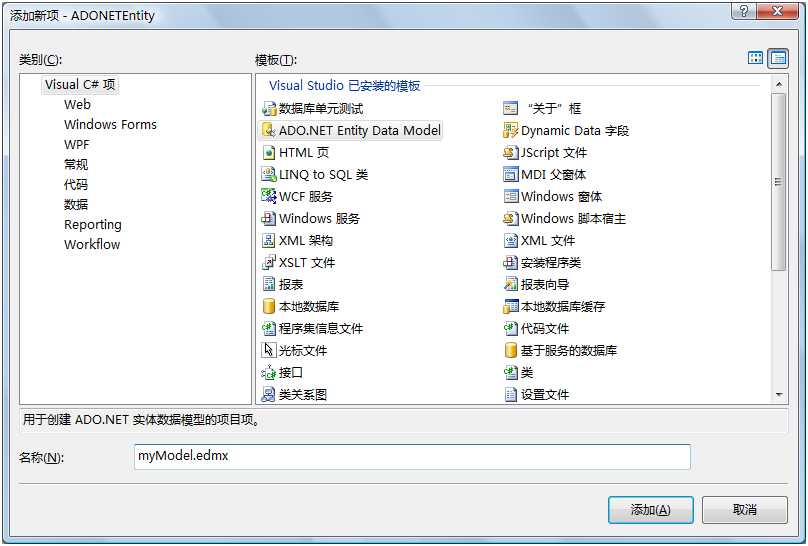

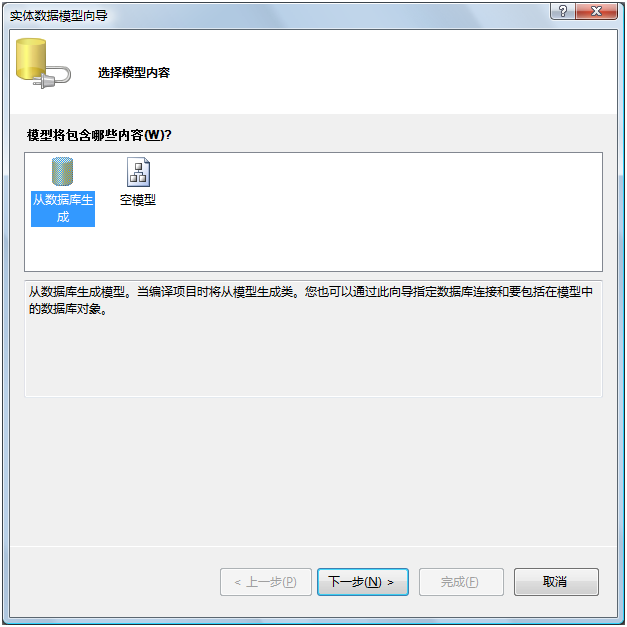

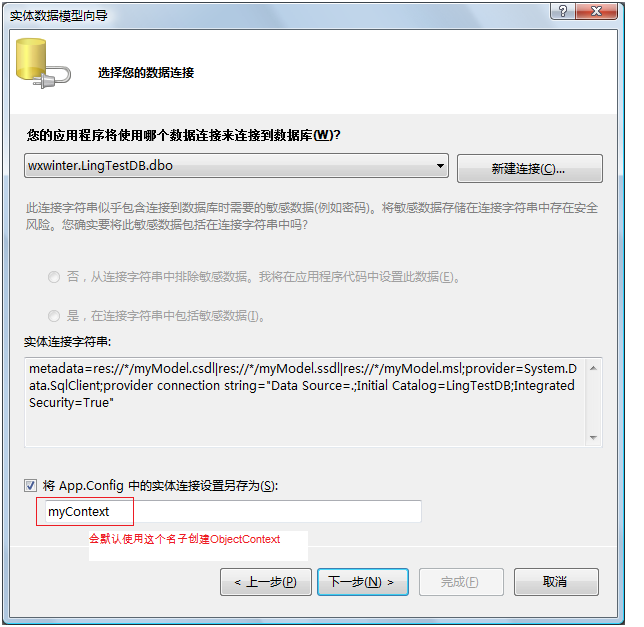

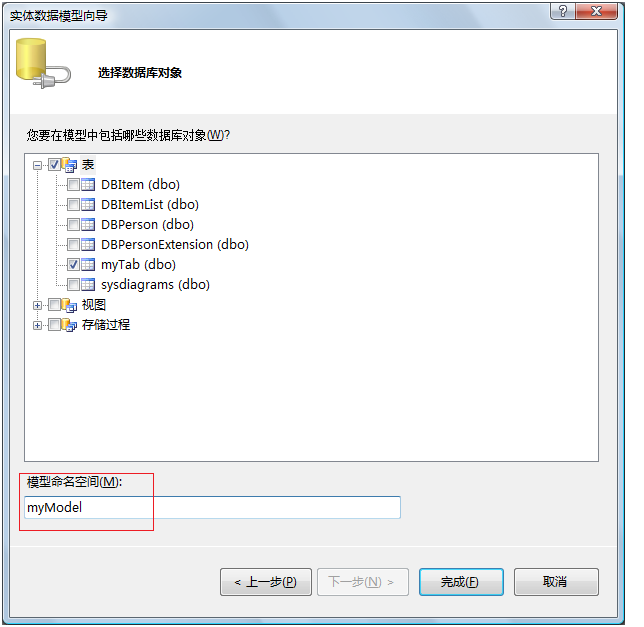

使用向导创建模型

?

?

?

?

?

?

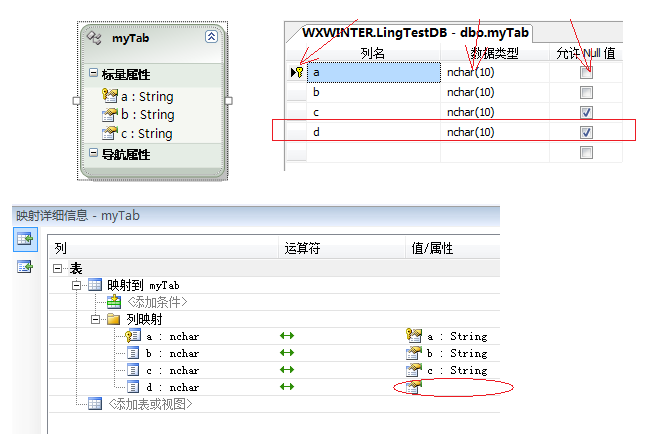

映射基本规则

?

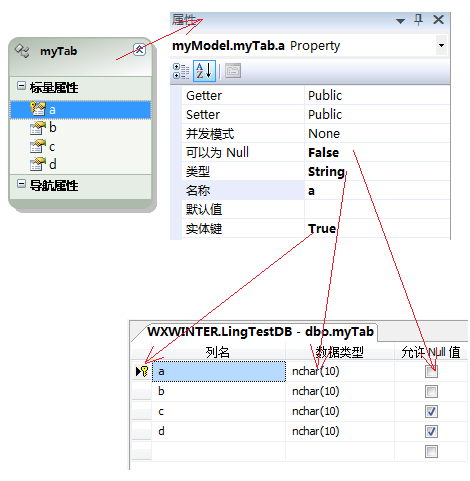

1.[概念模型]的[数据类型],[键],[非空]约束要与[存储模型]对应

?

?

2.[概念模型]的属性名与[存储模型]的字段名不必一致

?

3.[存储模型]的字段如果有[键],[非空]约束, [概念模型]必需要有对应的属性与之映射

?

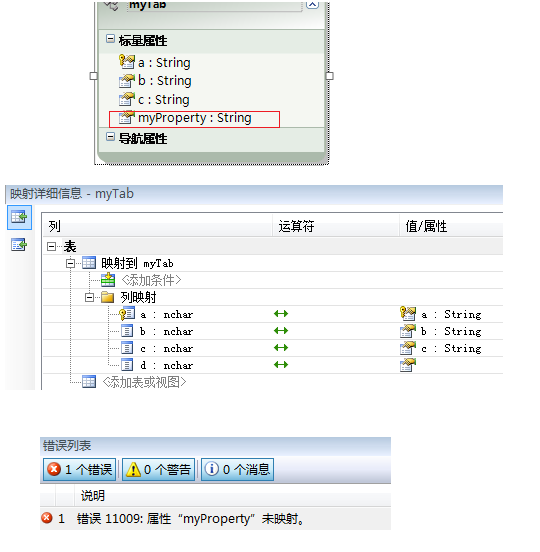

4. [概念模型]中出现的属性,在[存储模型]中必须要有对应的字段映射

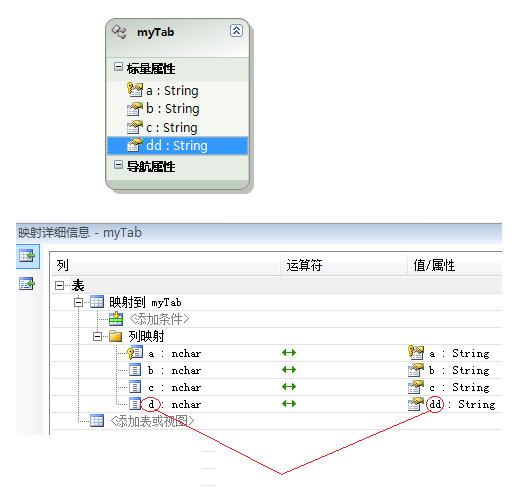

5. [存储模型]的多个字段可以映射到[概念模型]的同一个属性上

加载时, [概念模型]的属性加载[存储模型]的第一个字段值

保存时, [概念模型]的属性会保存到[存储模型]的多个字段上

?

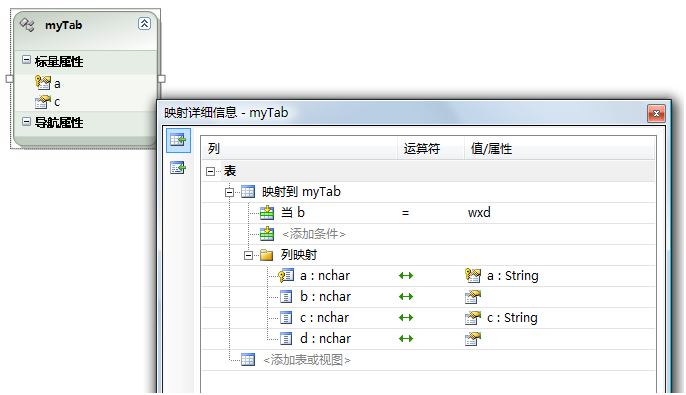

映射条件

?

  1. 一个字段,如果要作为映射条件,就不能映射到属性上

?

  1. 加载数据时,只会加载符合条件的数据
  2. 添加数据时, 映射条件字段不可见, 射条件字段的字直接使用设计时的设定值

?

?

?

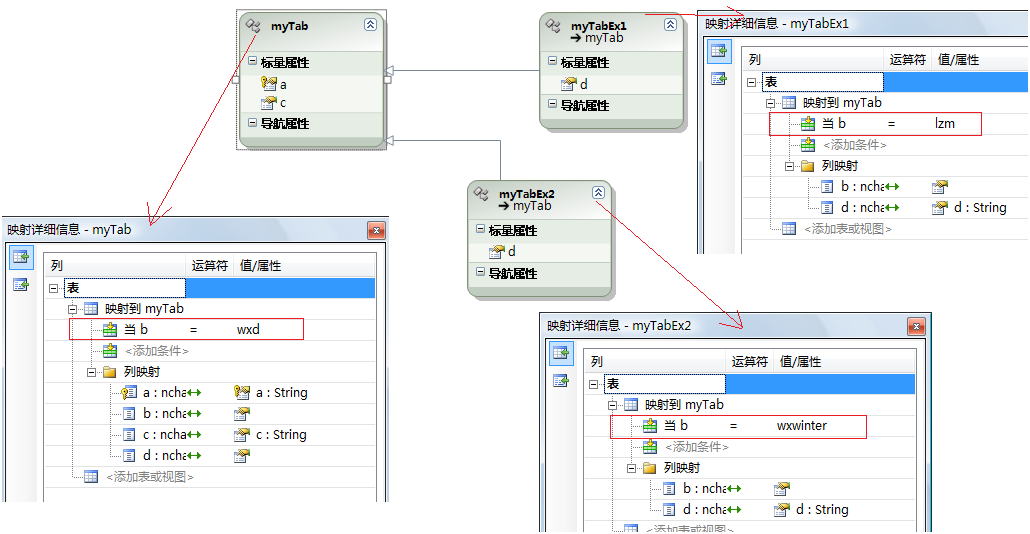

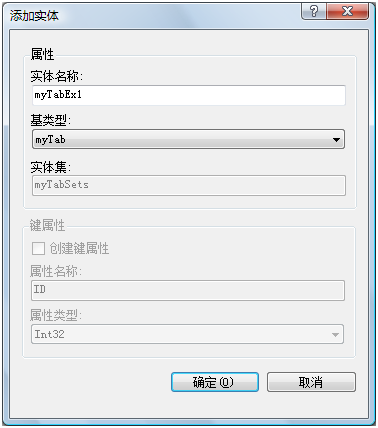

继承

?

  1. 要实现继承,要使用映射条件进行筛选

2. [概念模型]与 [子概念模型] 所有的筛选条件不能有相的

3. [子概念模型] 自动得到 [概念模型] 的属性

4. [子概念模型] 中可以没有属性

5. 所的[子概念模型] 的筛选条件将以[Or]的方式影响[概念模型]的筛选,也就是说[概念模型]的记录将包括[子概念模型] 记录

6. [概念模型]与 [子概念模型] 共用同一个 [实体集], [实体集]的数据类型为 ObjectQuery<概念模型>

7. 可以使用类型转换的方式从[实体集]得[子概念模型]的数据

?

myContext context = new myContext();

ObjectQuery<myTab> a = context.myTabSets;

ObjectQuery<myTabEx1> b = context.myTabSets.OfType<myTabEx1>();

ObjectQuery<myTabEx2> c = context.myTabSets.OfType<myTabEx2>();

?

?

?

?

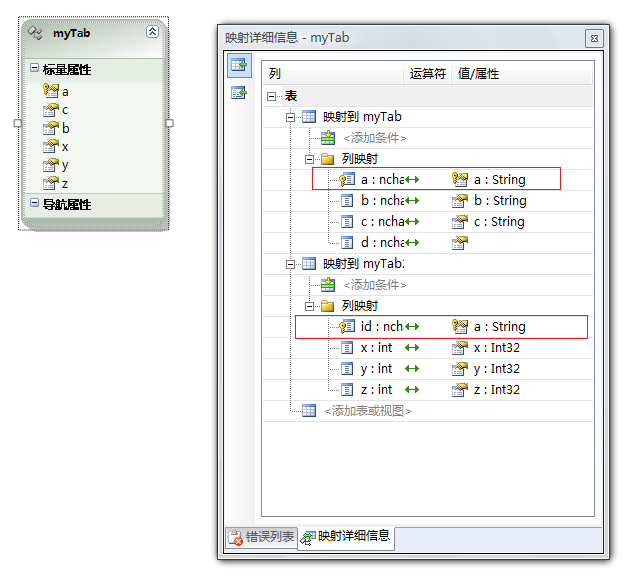

多表联合

?

1. 不要求在数据库中有关系,最好是主键对主键

2. 使用对联的方式,只筛选出有对应键的记录

3. 插入时,会在两个表中同时插入键相同的记录

4. 删除时,会同时在两个表中删除键相同的记录

?

?

关联

?

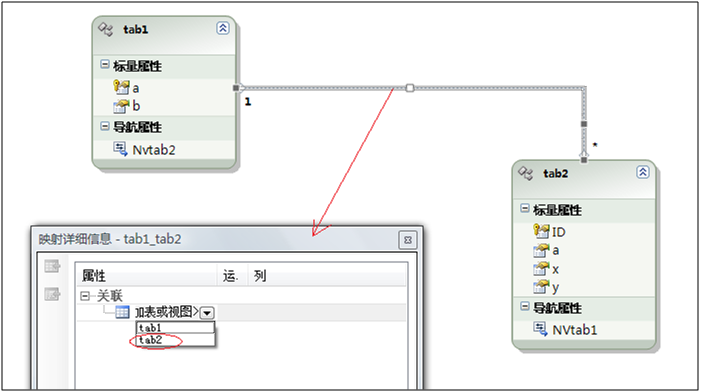

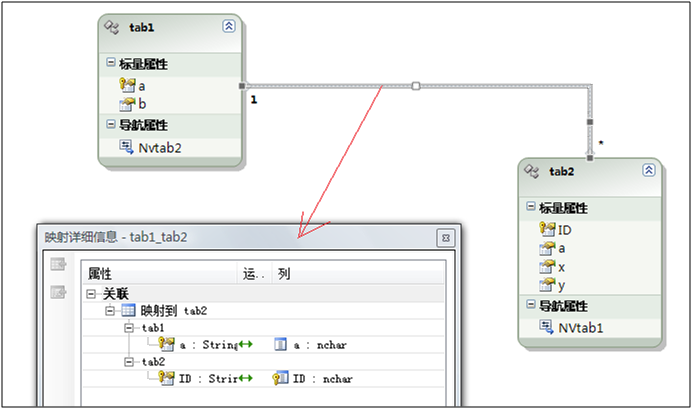

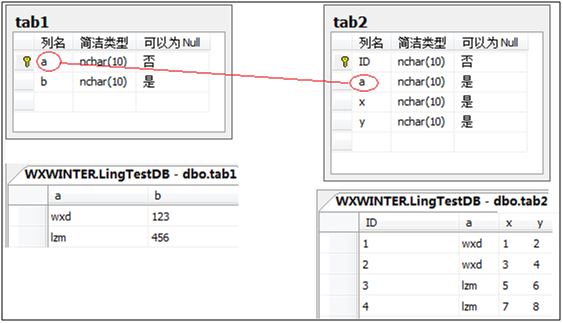

[(1)—(*)] 关联

?

1. [(1)—(*)]为主外关系,主键表为(1),外键表为(*)

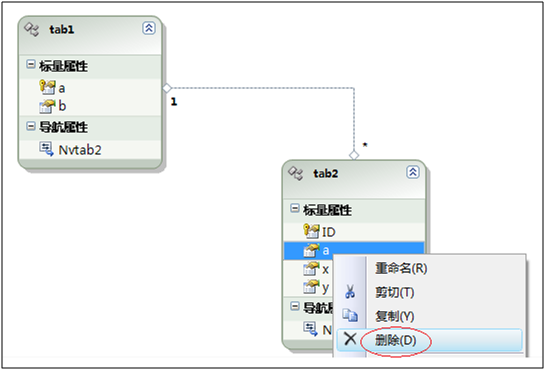

2. 外键字段不能出现在[概念模型]中

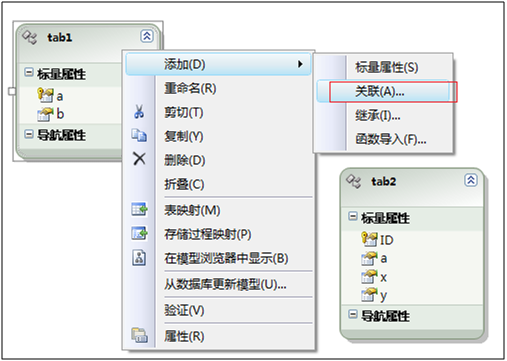

3. 可以在向导中直接跟据数据库中的关系直接生成,也可以在设计[概念模型]时任意添加

4. 关联要绑定到外键表上

5. 要删除主键时,要保证内存中没有对应的外键数据

6. 插入外键数据,可以插入到主键的外键集合,也可创建带主键信息的外键对象后直接插入到Context中

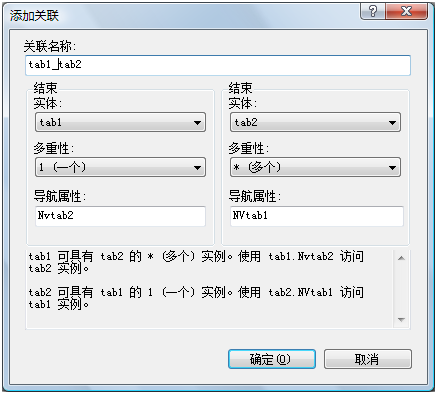

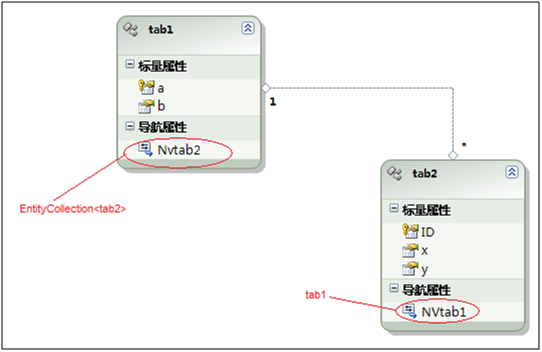

设置

?

?

?

?

操作数据

从主键表访问数据

myContext context = new myContext();

?

ObjectQuery<tab1> tab1_List = context.tab1;

?

?

foreach (tab1 tab1_Entity in tab1_List)

{

?

Console.WriteLine("{0},{1}", tab1_Entity.a, tab1_Entity.b);

?

EntityCollection<tab2> tab2_List = tab1_Entity.Nvtab2;

?

tab2_List.Load(); //加载外键数据

?

foreach (tab2 tab2_Entity in tab2_List)

{

Console.WriteLine("{0},{1},{2}", tab2_Entity.ID,tab2_Entity.x,tab2_Entity.y);

}

}

lzm ,456

3 ,5 ,6

4 ,7 ,8

wxd ,123

1 ,1 ,2

2 ,3 ,4

从外键表访问数据

myContext context = new myContext();

ObjectQuery<tab2> tab2_List = context.tab2;

?

foreach (tab2 tab2_Entity in tab2_List)

{

Console.WriteLine("{0},{1},{2}", tab2_Entity.ID, tab2_Entity.x, tab2_Entity.y);

?

tab2_Entity.NVtab1Reference.Load(); //加载主键数据

?

tab1 tab1 = tab2_Entity.NVtab1;

?

Console.WriteLine("{0},{1}", tab1.a, tab1.b);

}

1 ,1 ,2

wxd ,123

2 ,3 ,4

wxd ,123

3 ,5 ,6

lzm ,456

4 ,7 ,8

lzm ,456

删除主键

myContext context = new myContext();

var v = context.tab1.First(p => p.a == "wxd");

?

// 要删除主键时,要保证内存中对应的外键数据为空

?

//v.Nvtab2.Load();

//if (v.Nvtab2.Count != 0)

//{

// List<tab2> list = new List<tab2>();

// foreach (var w in v.Nvtab2)

// {

// list.Add(w);

// }

// foreach (var ww in list)

// {

?

// context.DeleteObject(ww);

// }

//}

?

<span style=
