请教C#如何绘制方波波形图

热度:291   发布时间:2016-04-28 08:43:49.0
请问C#怎么绘制方波波形图
谢谢大神们,求帮助,谢谢

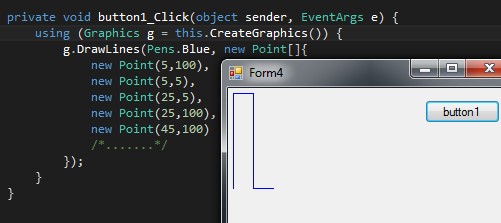

------解决思路----------------------
引用:
有具体代码吗


    Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.Click
        Try
            Dim d1 As Graphics = Me.Panel1.CreateGraphics
            d1.Clear(Color.LightBlue)

            Dim i As Integer
            Dim n As Integer = Me.TextBox1.Text

            Dim w As Integer = Me.Panel1.Width \ n
            Dim h As Integer = (Me.Panel1.Height - 50) \ 2


            Dim x1 As Integer
            Dim y1 As Integer

            Dim x2 As Integer
            Dim y2 As Integer

            x2 = 0
            y2 = Me.Panel1.Height \ 2

            Dim m As Integer = -1
            For i = 0 To n
                x1 = x2
                y1 = y2

                m = m * -1
                y2 = y2 - h * m
                d1.DrawLine(Pens.Red, x1, y1, x2, y2)

                x1 = x2
                y1 = y2
                x2 = x1 + w
                d1.DrawLine(Pens.Red, x1, y1, x2, y2)
            Next


        Catch e1 As Exception
        End Try
    End Sub

------解决思路----------------------

有坐标就行了 想怎么画怎么画
我知道 你看着这个还会有很多问题
所以 你还是 先去看看 gdi 吧
