echart饼状图使用,打发时间

热度:416   发布时间:2016-04-28 08:18:44.0
echart饼状图使用,打发时间。

   新公司,刚来几天,闲着没事,领导让我做些无关痛痒的活,优化报表统计!!!之前是用flash做的,现在要改成echart实现。好吧,之前没用过,抱着学习态度,研究了下。写点东西打发下时间,能帮到需要帮助朋友更好。好了废话少说,开搞!

  第一步搞个页面:

  1. <body>
  2. <div id="'mainBar1'"style="height:500px;border:1px solid #ccc;padding:10px;"></div>
  3. </body>

第二部:添加相关js引用,参照api,初始化js和函数

<script src="../../resources/js/echarts/echarts.js">

</script> <script type="text/javascript">

var identity = 0;

var chart_bar;

require.config({ paths: { echarts: '../../resources/js/echarts' } });

require( [ 'echarts', 'echarts/chart/bar', ], DrawEChart );

function DrawEChart(ec)

{

chart_bar = ec.init(document.getElementById('mainBar1'));

Getdata();

}

function Getdata()

{ ption =

{

title: { text: '长者统计报表', subtext: '', x: 'center', y: 'top', zlevel: 0, textStyle: { fontSize: 18, fontWeight: 'bolder', color: '#333', } },

tooltip: { trigger: 'item' },

legend: { data: [], x: 'center', orient: 'horizontal', height: '100px', zlevel: 0, y: 'bottom', },

grid: { x: 80, y: 50, y2: 120, },
calculable: true,

xAxis: [ { type: 'category', data: [], } ],

yAxis: [ { type: 'value', axisLabel: { formatter: '{value} ' }, name:"总人数", } ],

series: []

};



//通过Ajax获取数据

$.ajax({

async: false, //同步执行 url: 'SaHandler.ashx?t="相关参数,        //这里就用一般处理程序来处理数据,返回json格式

dataType: "json", //返回数据形式为json

type: "post",

success: function (result) {

if (result) {

if (result.series != "") {

chart_bar.clear();

option.legend.data = result.legend;  //待返回

option.series = result.series;  //待返回 这个地方返回有讲究,因为你我需要把name,type,lable样式全部从后台动态获取,从而达到想要效果。具体看下面一般处理程序对返回数据的处理

option.xAxis[0].data = result.AgeList;  //待返回

chart_bar.refresh(true);

} else {   Ext.example.msg('', '该查询条件没有统计数据!'); }
}

}, error: function (errorMsg)

{

 Ext.example.msg('提示', '不好意思,图表请求数据失败啦!');

} });



chart_bar.setOption(option);

</script>

第三步:一般处理程序处理数据,这个地方就要考虑了,你需要返回那些东西,根据api的案例你需要返回什么样格式或者类型数据。

 在这里 我需要返回 三个东西 图表的legend,series 和xAxis。好吧 为了返回相应json格式字符串我们新建一个jsonhelp类(帮助返回Series使用)

public class SeriesJson {

/// <summary> /// sereis序列组id ///

</summary>

public int id { get; set; }

/// <summary> /// series序列组名称 ///

</summary>

public string name { get; set; }

/// <summary> /// series序列组呈现图表类型(line、column、bar等)

/// </summary>

public string type { get; set; }

/// <summary> /// series序列组的数据为数据类型数组 /// </summary>

public List<int> data { get; set; }

//这个是处理样式的

 public object    itemStyle{get;set;}  }



第四步就是做数据了,赋值然后输出就ok了。



前台需要的,我们要返回的想定义好:(下面数据是乱写的与运行效果图数据不一致,仅供参考思路)

 List<string> legend = new List<string>(){"测试一",“测试二”,“测试三”};   //源程序代码太乱,随便赋值了  但是要注意,实际项目中下面legend里面的name需要保持一致才行。

 List<string> AgeList = new List<string>() { "60岁及以下", "60-69岁", "70-99岁", };

 List<SeriesJson> SeriesJosn = new List<SeriesJson>();

for(int i=0,i<=legend.length,i++){

SeriesJson json = new SeriesJson(); json.id = i; json.type = "bar"; json.data = new List<int>(){1,2,3}

json.name=legend[i];

json.itemStyle = new { normal = new { label = new { show = true, position = "top" } } };

}

}

var newObj = new { series = SeriesJosn, legend=legend, AgeList=AgeList, };



最后输出:Output(JsonConvert.SerializeObject(newObj));

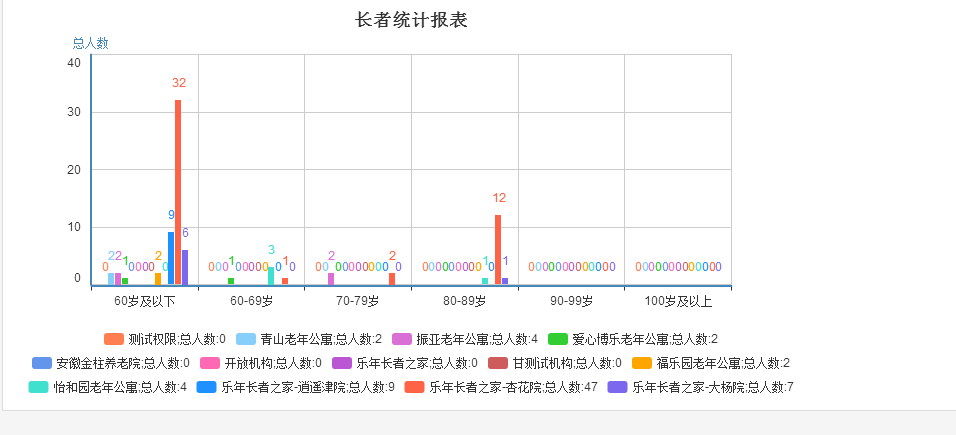

后台输出,前台接收,ok,不出意外图表就出来了。
