android Bit地图学习总结

热度:40   发布时间:2016-05-01 17:46:19.0
android Bitmap学习总结
位图是我们开发中最常用的资源,毕竟一个漂亮的界面对用户是最有吸引力的。按照对位图的操作,分为以下几个功能分别介绍:
  1. 从资源中获取位图
  2. 获取位图的信息
  3. 显示位图
  4. 位图缩放
  5. 位图旋转

1. 从资源中获取位图

一般来说,我们都是先获取Resource,然后可以通过资源ID获取Drawable,也可以通过资源ID获取资源文件的数据流。使用第一种方法比较容易,下面详细说明第二种方法。通过Resource的函数:InputStream  openRawResource(int id)获取得到资源文件的数据流后,也可以通过2种方法来获取Bitmap,如下:

使用BitmapDrawable

(A Drawable that wraps a bitmap and can be tiled, stretched, or aligned.)

  1. 使用BitmapDrawable (InputStream is)构造一个BitmapDrawable;
  2. 使用BitmapDrawable类的getBitmap()获取得到位图;

BitmapDrawable也提供了显示位图等操作

使用BitmapFactory

(Creates Bitmap objects from various sources, including files, streams, and byte-arrays.)

  1. 使用BitmapFactory类decodeStream(InputStream is)解码位图资源,获取位图

BitmapFactory的所有函数都是static,这个辅助类可以通过资源ID、路径、文件、数据流等方式来获取位图。

可以使用BitmapDrawable或者BitmapFactory来获取资源中的位图。

当然,首先需要获取资源:

        Resources res=getResources();

使用BitmapDrawable获取位图

   1.
      使用BitmapDrawable (InputStream is)构造一个BitmapDrawable;
   2.
      使用BitmapDrawable类的getBitmap()获取得到位图;

// 读取InputStream并得到位图
InputStream is=res.openRawResource(R.drawable.pic180);
BitmapDrawable bmpDraw=new BitmapDrawable(is);
Bitmap bmp=bmpDraw.getBitmap();

或者采用下面的方式:

BitmapDrawable bmpDraw=(BitmapDrawable)res.getDrawable(R.drawable.pic180);
Bitmap bmp=bmpDraw.getBitmap();

使用BitmapFactory获取位图

(Creates Bitmap objects from various sources, including files, streams, and byte-arrays.)

使用BitmapFactory类decodeStream(InputStream is)解码位图资源,获取位图。

     Bitmap bmp=BitmapFactory.decodeResource(res, R.drawable.pic180);

BitmapFactory的所有函数都是static,这个辅助类可以通过资源ID、路径、文件、数据流等方式来获取位图。

以上方法在编程的时候可以自由选择,在Android SDK中说明可以支持的图片格式如下:png (preferred), jpg (acceptable), gif (discouraged),和bmp(Android SDK Support Media Format)。



以上方法在编程的时候可以自由选择,在Android SDK中说明可以支持的图片格式如下:png (preferred), jpg (acceptable), gif (discouraged),虽然bmp格式没有明确说明,但是在Android SDK Support Media Format中是明确说明了。

2. 获取位图的信息

要获取位图信息,比如位图大小、是否包含透明度、颜色格式等,获取得到Bitmap就迎刃而解了,这些信息在Bitmap的函数中可以轻松获取到。Android SDK中对Bitmap有详细说明,阅读起来也比较容易,不在此详细说明,这里只是辅助说明以下2点:

  • 在Bitmap中对RGB颜色格式使用Bitmap.Config定义,仅包括ALPHA_8、ARGB_4444、ARGB_8888、RGB_565,缺少了一些其他的,比如说RGB_555,在开发中可能需要注意这个小问题;
  • Bitmap还提供了compress()接口来压缩图片,不过AndroidSAK只支持PNG、JPG格式的压缩;其他格式的需要Android开发人员自己补充了。

3. 显示位图

显示位图需要使用核心类Canvas,可以直接通过Canvas类的drawBirmap()显示位图,或者借助于BitmapDrawable来将Bitmap绘制到Canvas。当然,也可以通过BitmapDrawable将位图显示到View中。

转换为BitmapDrawable对象显示位图

        // 获取位图
        Bitmap bmp=BitmapFactory.decodeResource(res, R.drawable.pic180);
        // 转换为BitmapDrawable对象
        BitmapDrawable bmpDraw=new BitmapDrawable(bmp);
        // 显示位图
        ImageView iv2 = (ImageView)findViewById(R.id.ImageView02);
       iv2.setImageDrawable(bmpDraw);

使用Canvas类显示位图

这儿采用一个继承自View的子类Panel,在子类的OnDraw中显示

public class MainActivity extends Activity {
    /** Called when the activity is first created. */
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new Panel(this));
    }

    class Panel extends View{
        public Panel(Context context) {
            super(context);
        }
        public void onDraw(Canvas canvas){
            Bitmap bmp = BitmapFactory.decodeResource(getResources(), R.drawable.pic180);
            canvas.drawColor(Color.BLACK);
            canvas.drawBitmap(bmp, 10, 10, null);
        }
    }
}

4. 位图缩放

位图的缩放,在Android SDK中提供了2种方法:

  • 将一个位图按照需求重画一遍,画后的位图就是我们需要的了,与位图的显示几乎一样:
    drawBitmap(Bitmap bitmap, Rect src, Rect dst, Paint paint)
  • 在原有位图的基础上,缩放原位图,创建一个新的位图:
    createBitmap(Bitmap source, int x, int y, int width, int height, Matrix m, boolean filter)

第2种方法一看就明白,对于第一种方法,举个简单的例子来说明:
int w = 320,h = 240;
String mstrTitle = “感受Android带给我们的新体验”;
Bitmap mbmpTest = Bitmap.createBitmap(w,h, Config.ARGB_8888);
Canvas canvasTemp = new Canvas(mbmpTest);
canvasTemp.drawColor(Color.WHITE);
Paint p = new Paint();
String familyName = “宋体”;
Typeface font = Typeface.create(familyName,Typeface.BOLD);
p.setColor(Color.RED);
p.setTypeface(font);
p.setTextSize(22);
canvasTemp.drawText(mstrTitle,0,100,p);

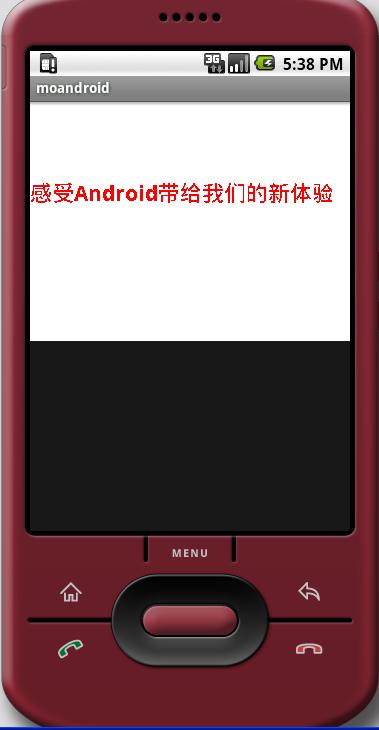

显示位图mbmpTest,就会发现一张320×240、白色背景、红色“宋体”文字的图片,如下:
Bitmap-Scale
这个例子没有位图缩放的任何操作?的确,但是这是我在想如何写个简单的位图缩放的小程序时,最先想到的。看完这个例子,我想你就应该明白如何实现位图的缩放了。不要小瞧了这个例子,虽然与位图缩放关系不大,但是却可以让你理解位图缩放的本质:将原始位图按照需求显示出来,就创造了一张新的位图。

5. 位图旋转

位图的旋转,离不开Matrix。Matrix在线性代数中都学习过,Android SDK提供了Matrix类,可以通过各种接口来设置矩阵。结合上面的例子程序,将位图缩放例子程序在显示位图的时候前,增加位图旋转功能,修改代码如下:
Matrix matrix = new Matrix();
//matrix.postScale(0.5f, 0.5f);
matrix.setRotate(90,120,130);
canvas.drawBitmap(mbmpTest, matrix, mPaint);

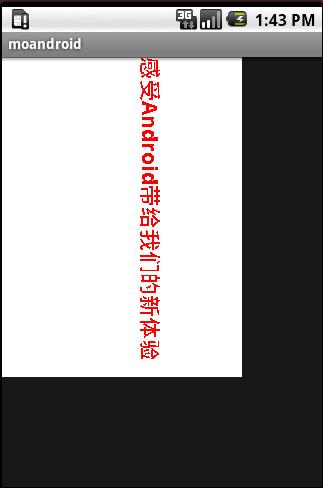

旋转后的位图显示如下:
Bitmap-Matrix
除了这种方法之外,我们也可以在使用Bitmap提供的函数如下:
public static Bitmap createBitmap (Bitmap source, int x, int y, int width, int height, Matrix m, boolean filter),在原有位图旋转的基础上,创建新位图。
