百度贴吧格局框架的研究与实现（Android版本）

还记得几个月前刚接触“百度贴吧”这款应用时，瞬间就被它的悬浮式标题栏以及标签栏所吸引，虽然当时身边有个UI的MM说悬浮式一般都是具备隐藏的功能时才设计成这样的，一般情况下还是用直通式的好，在这里我也不讨论孰优孰劣，截取两个图，大家自己品味下。

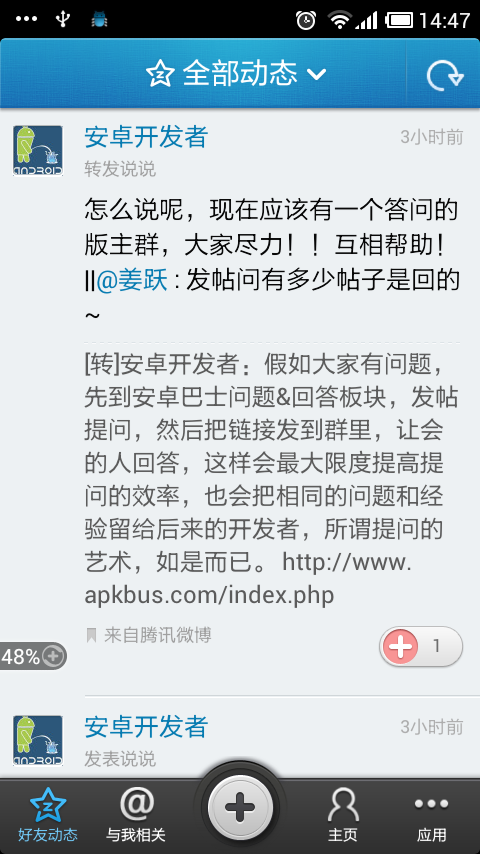

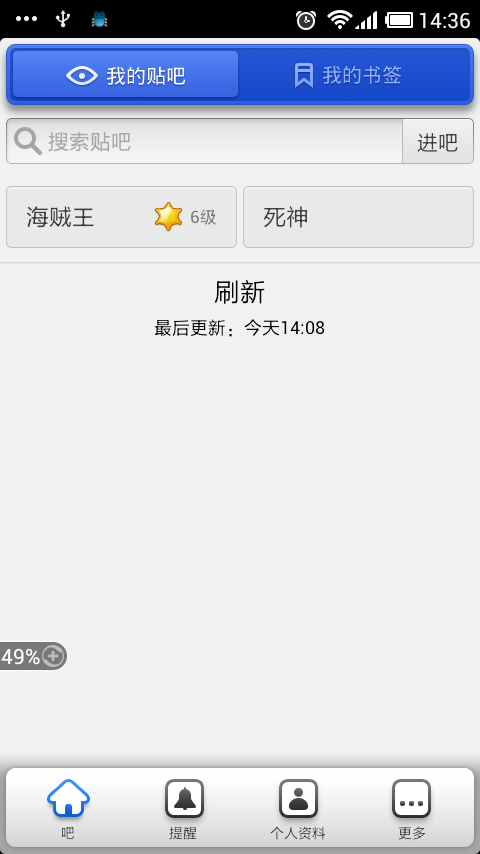

悬浮式标题栏和标签栏：（百度贴吧）；直通式标题栏和标签栏：（QQ空间）

本文的目的就是研究下百度贴吧的这个标题栏和标签栏的实现原理；

1、 悬浮式标题栏的实现

使用第二种方式实现的标题栏的布局文件如下：

<!-- 标题栏 -->    <LinearLayout        android:id="@+id/home_layout_bar"        android:layout_width="fill_parent"        android:layout_height="wrap_content"        android:layout_alignParentTop="true"        android:layout_gravity="top"        android:background="@drawable/title_bg"        android:gravity="center" >        <LinearLayout            android:layout_width="fill_parent"            android:layout_height="wrap_content"            android:background="@drawable/home_topbar_bg"            android:gravity="center"            android:orientation="horizontal" >            <!-- 我的贴吧 -->            <ImageButton                android:id="@+id/home_bt_like"                android:layout_width="fill_parent"                android:layout_height="fill_parent"                android:layout_gravity="center"                android:layout_margin="0.0dip"                android:layout_weight="1.0"                android:background="@null"                android:padding="0.0dip"                android:paddingBottom="2.0dip"                android:scaleType="center"                android:src="@drawable/home_bt_like_on" />            <!-- 我的标签 -->            <ImageButton                android:id="@+id/home_bt_mark"                android:layout_width="fill_parent"                android:layout_height="fill_parent"                android:layout_gravity="center"                android:layout_margin="0.0dip"                android:layout_weight="1.0"                android:background="@null"                android:padding="0.0dip"                android:paddingBottom="2.0dip"                android:scaleType="center"                android:src="@drawable/home_bt_mark" />        </LinearLayout>    </LinearLayout>

我的贴吧和我的书签这两个按钮的按下与松开的是通过切换android:background和android:src的图片资源来实现的，而没有采用通常的selector方式，代码中设置按钮的单击响应函数，更换按钮图片资源的关键代码如下：

	mButtonLike.setBackgroundResource(R.drawable.home_topbar_bt);	mButtonLike.setImageResource(R.drawable.home_bt_like_on);	mButtonMark.setBackgroundDrawable(null);	mButtonMark.setImageResource(R.drawable.home_bt_mark);

2、 悬浮式标签栏的实现

标签栏的实现有很多种组合，比较省事的是使用系统提供的TabHost+TabWidget，比较自由的是使用TabHost+RadioGroup，下面使用第二种方式。

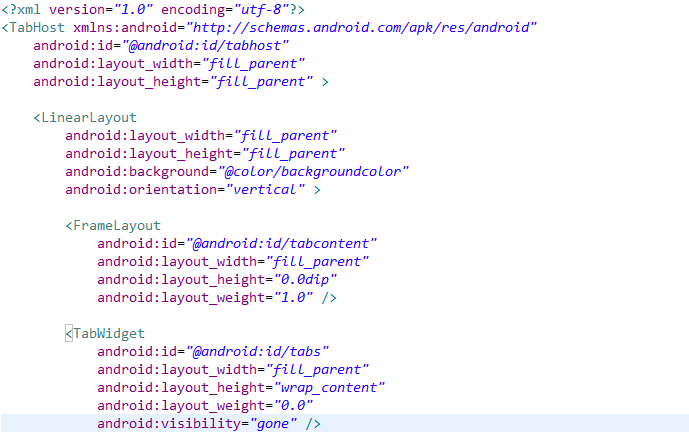

标签栏的实现必须具备三个基本元素，如下图所示，分别是1）[email protected]:id/tabhost的<TabHost>标签；2）[email protected]:id/tabcontent的<FrameLayout>标签；3）[email protected]:id/tabs的<TabWidget>标签。如下图所示：

由于这里我们使用TabHost+RadioGroup的方式，也就是使用RadioGroup代替TabWidget，所以布局文件中TabWidget的可见性设置为gone，紧接上面布局的是RadioGroup的布局：

        <FrameLayout            android:layout_width="fill_parent"            android:layout_height="wrap_content"            android:layout_gravity="bottom"            android:layout_marginTop="-10.0dip"            android:background="@drawable/maintab_toolbar_bg"            android:paddingLeft="7.0dip"            android:paddingRight="7.0dip" >            <RadioGroup                android:id="@+id/main_radio"                android:layout_width="fill_parent"                android:layout_height="wrap_content"                android:gravity="center_vertical"                android:orientation="horizontal" >                <RadioButton                    android:id="@+id/radio_home"                    style="@style/main_tab_bottom"                    android:drawableTop="@drawable/tabs_home"                    android:text="@string/bar" />                <RadioButton                    android:id="@+id/radio_mention"                    style="@style/main_tab_bottom"                    android:drawableTop="@drawable/tabs_sort"                    android:text="@string/remind" />                <RadioButton                    android:id="@+id/radio_person_info"                    style="@style/main_tab_bottom"                    android:drawableTop="@drawable/tabs_search"                    android:text="@string/person_info" />                <RadioButton                    android:id="@+id/radio_more"                    style="@style/main_tab_bottom"                    android:drawableTop="@drawable/tabs_more"                    android:text="@string/more" />            </RadioGroup>            <TextView                android:id="@+id/message_mention"                android:layout_width="wrap_content"                android:layout_height="wrap_content"                android:layout_gravity="top|left|center"                android:layout_marginLeft="115.0dip"                android:layout_marginTop="-5.0dip"                android:background="@drawable/message_tips"                android:gravity="center"                android:text=""                android:textColor="#ffffffff"                android:textSize="13.0sp"                android:visibility="visible" />            <TextView                android:id="@+id/message_person"                android:layout_width="wrap_content"                android:layout_height="wrap_content"                android:layout_gravity="top|left|center"                android:layout_marginLeft="190.0dip"                android:layout_marginTop="-5.0dip"                android:background="@drawable/message_tips"                android:gravity="center"                android:text=""                android:textColor="#ffffffff"                android:textSize="13.0sp"                android:visibility="visible" />        </FrameLayout>

其中

1） maintab_toolbar_bg 是标签栏的背景图，实现悬浮效果；

2） RadioButton中的

android:drawableTop="@drawable/tabs_sort"

android:text="@string/remind"

组合可以轻松实现图片上文字下的效果；

3） FrameLayout中的android:layout_marginTop="-10.0dip"实现标签栏与上方id为tabcontent的FrameLayout部分重叠的效果(10.0dip)；

接下来就是代码如何实现标签的添加，标签的点击响应等等，直接看代码了：

package com.hust.iprai.wen;import android.app.AlertDialog;import android.app.TabActivity;import android.content.DialogInterface;import android.content.Intent;import android.os.Bundle;import android.view.KeyEvent;import android.widget.CompoundButton;import android.widget.RadioButton;import android.widget.TabHost;import android.widget.TextView;public class TiebaActivity extends TabActivity implements		CompoundButton.OnCheckedChangeListener {	private static final String HOME_TAB = "home_tab";	private static final String MENTION_TAB = "mention_tab";	private static final String PERSON_TAB = "person_tab";	private static final String MORE_TAB = "more_tab";	private Intent mHomeIntent = null;	private Intent mMentionIntent = null;	private Intent mPersonIntent = null;	private Intent mMoreIntent = null;	private TabHost mTabHost = null;	private TextView mMessageTipsMention = null;	private TextView mMessageTipsPerson = null;	@Override	public void onCreate(Bundle savedInstanceState) {		super.onCreate(savedInstanceState);		setContentView(R.layout.maintabs_activity);		mTabHost = getTabHost();		initIntents();		initTips();		initRadios();		setupIntents();	}		private void initIntents() {		mHomeIntent = new Intent(this, HomeActivity.class);		mMentionIntent = new Intent(this, MentionActivity.class);		mPersonIntent = new Intent(this, PersonInfoActivity.class);		mMoreIntent = new Intent(this, MoreActivity.class);	}		private void initTips() {		mMessageTipsMention = (TextView) findViewById(R.id.message_mention);		mMessageTipsPerson = (TextView) findViewById(R.id.message_person);		mMessageTipsMention.setText("2");		mMessageTipsPerson.setText("4");	}	private void initRadios() {		((RadioButton) findViewById(R.id.radio_home))				.setOnCheckedChangeListener(this);		((RadioButton) findViewById(R.id.radio_mention))				.setOnCheckedChangeListener(this);		((RadioButton) findViewById(R.id.radio_person_info))				.setOnCheckedChangeListener(this);		((RadioButton) findViewById(R.id.radio_more))				.setOnCheckedChangeListener(this);	}	private void setupIntents() {		((RadioButton) findViewById(R.id.radio_home)).setChecked(true);		mTabHost.addTab(buildTabSpec(HOME_TAB, mHomeIntent));		mTabHost.addTab(buildTabSpec(MENTION_TAB, mMentionIntent));		mTabHost.addTab(buildTabSpec(PERSON_TAB, mPersonIntent));		mTabHost.addTab(buildTabSpec(MORE_TAB, mMoreIntent));		mTabHost.setCurrentTabByTag(HOME_TAB);	}	private TabHost.TabSpec buildTabSpec(String tag, Intent intent) {		TabHost.TabSpec tabSpec = mTabHost.newTabSpec(tag);		tabSpec.setContent(intent).setIndicator("",				getResources().getDrawable(R.drawable.icon));		return tabSpec;	}	public void onCheckedChanged(CompoundButton buttonView, boolean isChecked) {		if (isChecked) {			switch (buttonView.getId()) {			case R.id.radio_home:				mTabHost.setCurrentTabByTag(HOME_TAB);				break;			case R.id.radio_mention:				mTabHost.setCurrentTabByTag(MENTION_TAB);				break;			case R.id.radio_person_info:				mTabHost.setCurrentTabByTag(PERSON_TAB);				break;			case R.id.radio_more:				mTabHost.setCurrentTabByTag(MORE_TAB);				break;			default:				break;			}		}	}	@Override	public boolean dispatchKeyEvent(KeyEvent event) {		if ((event.getAction() == KeyEvent.ACTION_DOWN)				&& (event.getKeyCode() == KeyEvent.KEYCODE_BACK)) {			quitDialog();		}		return super.dispatchKeyEvent(event);	}	private void quitDialog() {		new AlertDialog.Builder(this)				.setTitle(R.string.alerm_title)				.setIcon(null)				.setCancelable(false)				.setMessage(R.string.alert_quit_confirm)				.setPositiveButton(R.string.alert_yes_button,						new DialogInterface.OnClickListener() {							public void onClick(DialogInterface dialog,									int which) {								TiebaActivity.this.finish();							}						})				.setNegativeButton(R.string.alert_no_button,						new DialogInterface.OnClickListener() {							public void onClick(DialogInterface dialog,									int which) {								dialog.dismiss();							}						}).create().show();	}}

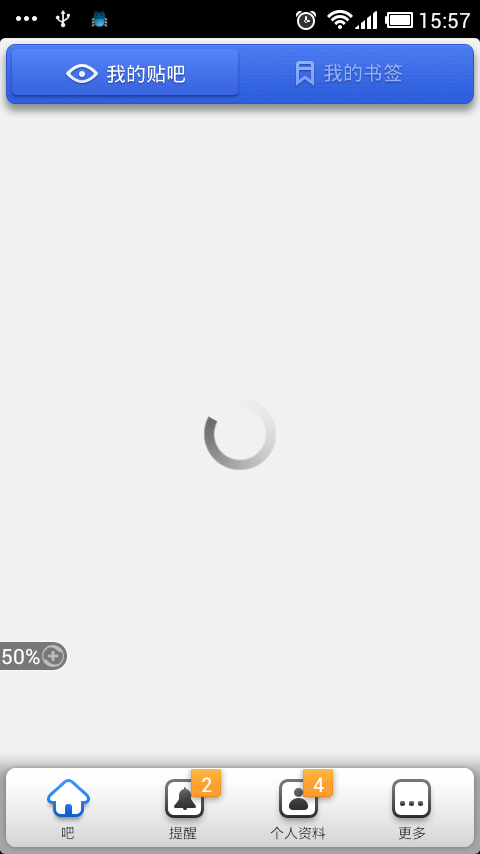

3、中间加载进度条的实现

“我的贴吧”按钮对应的activity是LikeActivity，它的布局文件如下。在FrameLayout中布局了ListView和ProgressBar，且ProgressBar位于ListView的上层。

<?xml version="1.0" encoding="utf-8"?><FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="fill_parent"    android:layout_height="fill_parent" >    <ListView        android:id="@+id/home_lv_forum"        android:layout_width="fill_parent"        android:layout_height="wrap_content"        android:background="@color/backgroundcolor"        android:cacheColorHint="@color/backgroundcolor"        android:divider="@drawable/list_divider"        android:fadingEdge="none"        android:listSelector="@drawable/list_selector" />    <ProgressBar        android:id="@+id/home_progress_like"        style="?android:attr/progressBarStyleInverse"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_gravity="center"        android:indeterminateDrawable="@drawable/progressbar"        android:visibility="visible" /></FrameLayout>

<?xml version="1.0" encoding="utf-8"?><animated-rotate xmlns:android="http://schemas.android.com/apk/res/android"    android:drawable="@drawable/loading"    android:pivotX="50.0%"android:pivotY="50.0%" />

框架源码下载地址：http://download.csdn.net/detail/ace1985/4472460
