android 电容屏(3):驱动调试之驱动程序分析篇

热度:101   发布时间:2016-05-01 17:38:34.0
android 电容屏(三):驱动调试之驱动程序分析篇
关键词:android  电容屏 tp 工作队列 中断 坐点计算  电容屏主要参数
平台信息:
内核:linux2.6/linux3.0
系统:android/android4.0

平台:S5PV310(samsung exynos 4210)

android 电容屏(一):电容屏基本原理篇

android 电容屏(二):驱动调试之基本概念篇

android 电容屏(三):驱动调试之驱动程序分析篇

以goodix的gt8105为例

一、总体架构

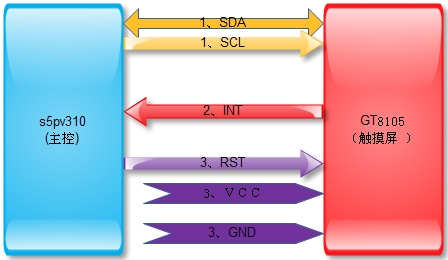

硬件部分:先看一个总体的图吧,其实触摸屏原理也比较简单,触摸屏和主控芯片间的联系,如下主要有三部分:


1、IIC部分,初始化gt8105的数据和传回主控制的坐标位置信息就是通过IIC这条线传输的;

2、INT当gt8105初触摸时,会发出中断通知主控接收信息(坐标数据);

3、gt8105电源、复位这一部分,不同芯片有所不同,可以根据触摸屏芯片来配置。

 软件部分:


 二、电容触摸屏的主要参数(这部分面试的时候也许有人会问的)

                记得刚出来找工作时有人问我一些问题,我没答不上来,现在感觉很清晰(那时候刚毕业IIC我都说不全)
1、IIC
(1)、clk370KHz~400KHz;
(2)、触摸屏工作在从模式,这个比较简单;
2、电容检测频率,也就是每秒检测的次数:(大概)
(1)、单指≥100Hz;
(2)、五指≥80Hz;
(3)、十指≥60Hz。
3、手指按下,没抬起时触发多少中断?
            中断个数也就是检测频率,按下没提起一直有中断。这样我们就可有判断单点、划线之类的操作;
4、校准功能、自动校准(有个别电容屏没有的,用软件校准)
(1)、初始化校准
             不同的温度、湿度及物理空间结构均会影响到电容传感器在闲置状态的基准值。一般电容触摸屏会在初始化的 200ms内根据环境情况自动获得新的检测基准。完成触摸屏检测的初始化。
(2)、 自动温漂补偿
              温度、湿度或灰尘等环境因素的缓慢变化,也会影响到电容传感器在闲置状态的基准值。实时检测各点数据的变化,对历史数据进行统计分析,由此来修正检测基准。从而降低环境变化对触摸屏检测的影响。
5、推荐工作条件(环境温度为 25°C,VDD=2.8V)

参数

最小值

典型值

最大值

单位

模拟AVDD(参考AGND)

2.5

2.8

3.6

V

数字DVDD(参考DGND)

2.5

2.8

3.6

V

电源纹波



50(注意电池、充电器的影响)



mV

工作温度

-20

+25

+85

工作湿度

-

-

95

%

、硬件接口电路:

如下图:


SDA

IIC数据 要上拉电阻,为1K

SCL

IIC 时钟(400KHz

TP_EN

使能脚(gt8105为高电平)

INT

中断(一直点到触摸屏时中断是一直发出的)

VCC

3.3V 这个电压一直有

GND

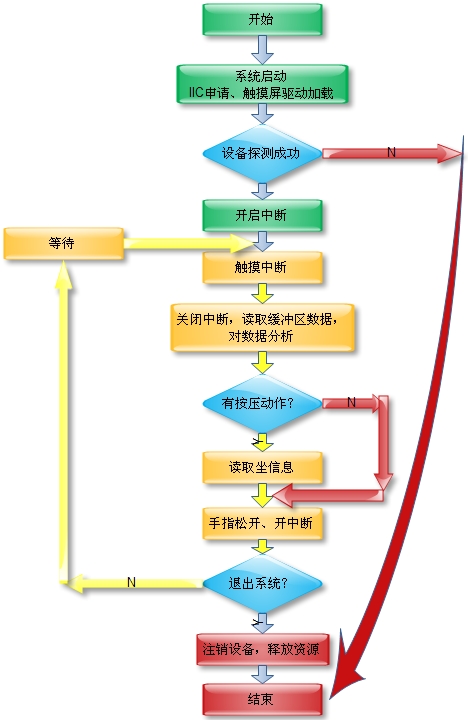

软件部分,整体流程如下:


三、IIC配置

                设备到芯片的数据、初始化值都是从这条总线上传输的,首先我们要配置这个条总线,

/linux/arch/arm/mach-exynos/mach-smdkv310.c,这个因平台而已,地址右移也跟情况而定,如果本来就是7bit的地址就不用移位。

static struct i2c_board_info i2c_devs5[] __initdata = {#if CONFIG_TOUCHSCREEN_GT8105          {                    I2C_BOARD_INFO("Goodix-TS", (0xaa>>1)),                    .irq = IRQ_EINT(5),          }#endif};

四、电源、复位(使能脚)

1、电源

          3.3V的电源是一直有的,这个硬件上给就行了。

2、复位(时能脚),这个因触摸屏而已,gt8105工作时要高电平。

在:linux3.0/drivers/input/touchscreen/goodix_touch.h

#define          RESETPIN_CFG          s3c_gpio_cfgpin(EXYNOS4_GPB(4), S3C_GPIO_OUTPUT)#define          RESETPIN_SET0           gpio_direction_output(EXYNOS4_GPB(4),0)#define          RESETPIN_SET1          gpio_direction_output(EXYNOS4_GPB(4),1)static void goodix_reset(void){          int err;          err = gpio_request(EXYNOS4_GPB(4), "GPX1");          if (err)          printk(KERN_ERR "#### failed to request GPB_4 ####\n");          RESETPIN_CFG; //配置管脚功能          RESETPIN_SET0;//管脚拉低          mdelay(20); //延时          RESETPIN_SET1;//管脚拉高          mdelay(60);          gpio_free(EXYNOS4_GPB(4));}

五、中断配置

在:linux3.0/drivers/input/touchscreen/goodix_touch.h

#define INT_PORT EXYNOS4_GPX0(5)#ifdef INT_PORT          #define TS_INT                     IRQ_EINT(5)//中断引脚,中断号                    #define INT_CFG           S3C_GPIO_SFN(0x0F)                                                  #else 在:linux3.0/drivers/input/touchscreen/goodix_touch.h中 中断申请#ifdef INT_PORT          client->irq=TS_INT;          if (client->irq)           {             ret = request_irq(client->irq, goodix_ts_irq_handler , IRQ_TYPE_EDGE_RISING|IRQ_TYPE_EDGE_FALLING,client->name, ts);#endif
 上面三部完成了触摸屏工作的最基本配置,保证IIC、上电、INT正常,触摸屏就可以工作。

六、驱动程序分析(完整代码见 goodix_touch.c/goodix_touch.h)

               驱动有几个比较重要的部分:probe函数分析;中断申请、工作队列调度;中断下半部函数的执行,坐标值计算、上报。

1、probe函数分析

static int goodix_ts_probe(struct i2c_client *client, const struct i2c_device_id *id){          struct goodix_ts_data *ts;          …………          // 1,分配触摸屏结构内核空间;          ts = kzalloc(sizeof(*ts), GFP_KERNEL);           …………          // 2,初始化工作队列,这个比较重要,中断触发后,调用队列中的goodix_ts_work_func函数,计算上报坐标值;          INIT_WORK(&ts->work, goodix_ts_work_func);           …………          // 3, 触摸芯片初始化;          for(retry=0; retry<3; retry++)          {                    ret=goodix_init_panel(ts);          …………          }          //4、触摸屏复位,拉高;          goodix_reset();                     #ifdef INT_PORT          // 5,中断申请,TS_INT就是我们所设定的中断脚;          client->irq=TS_INT;                                                                                ret = request_irq(client->irq, goodix_ts_irq_handler , IRQ_TYPE_EDGE_RISING|IRQ_TYPE_EDGE_FALLING,                              client->name, ts);          ………………#endif           // 6、分配input驱动内核空间;          ts->input_dev = input_allocate_device();   // 7,input初始化参数设定,我们在前面提到Linux与Android 多点触摸协议里有对这部分说明;          ts->input_dev->evbit[0] = BIT_MASK(EV_SYN) | BIT_MASK(EV_KEY) | BIT_MASK(EV_ABS) ;          ts->input_dev->keybit[BIT_WORD(BTN_TOUCH)] = BIT_MASK(BTN_TOUCH);          ts->input_dev->absbit[0] = BIT(ABS_X) | BIT(ABS_Y) | BIT(ABS_PRESSURE);                                                             // absolute coor (x,y)#ifdef HAVE_TOUCH_KEY          for(retry = 0; retry < MAX_KEY_NUM; retry++)          {                    input_set_capability(ts->input_dev,EV_KEY,touch_key_array[retry]);                    }#endif           input_set_abs_params(ts->input_dev, ABS_X, 0, ts->abs_x_max, 0, 0);          input_set_abs_params(ts->input_dev, ABS_Y, 0, ts->abs_y_max, 0, 0);          input_set_abs_params(ts->input_dev, ABS_PRESSURE, 0, 255, 0, 0);          //8、这部分针对触摸屏参数设定;#ifdef GOODIX_MULTI_TOUCH          input_set_abs_params(ts->input_dev, ABS_MT_WIDTH_MAJOR, 0, 255, 0, 0);          input_set_abs_params(ts->input_dev, ABS_MT_TOUCH_MAJOR, 0, 255, 0, 0);          input_set_abs_params(ts->input_dev, ABS_MT_POSITION_X, 0, ts->abs_x_max, 0, 0);          input_set_abs_params(ts->input_dev, ABS_MT_POSITION_Y, 0, ts->abs_y_max, 0, 0);          input_set_abs_params(ts->input_dev, ABS_MT_TRACKING_ID, 0, ts->max_touch_num, 0, 0);#endif                    //9、触摸屏版本信息设定;          sprintf(ts->phys, "input/ts");          ts->input_dev->name = goodix_ts_name;          ts->input_dev->phys = ts->phys;          ts->input_dev->id.bustype = BUS_I2C;          ts->input_dev->id.vendor = 0xDEAD;          ts->input_dev->id.product = 0xBEEF;          ts->input_dev->id.version = 10427;          //screen firmware version          //10,对于input子系统来说,这个是重头戏了,只有注册了input子系统,其他的才有做用;          ret = input_register_device(ts->input_dev);           ………………          // 11,对睡眠唤醒操作;#ifdef CONFIG_HAS_EARLYSUSPEND           ts->early_suspend.level = EARLY_SUSPEND_LEVEL_BLANK_SCREEN + 1;          ts->early_suspend.suspend = goodix_ts_early_suspend;          ts->early_suspend.resume = goodix_ts_late_resume;          register_early_suspend(&ts->early_suspend);#endif………………}

(1)、分配触摸屏结构内核空间;

struct goodix_ts_data {          uint16_t addr;          uint8_t bad_data;          struct i2c_client *client;          struct input_dev *input_dev;          int use_reset;                    //use RESET flag          int use_irq;                    //use EINT flag          int read_mode;                    //read moudle mode,20110221 by andrew          struct hrtimer timer;          struct work_struct work;          char phys[32];          int retry;          struct early_suspend early_suspend;          int (*power)(struct goodix_ts_data * ts, int on);          uint16_t abs_x_max;          uint16_t abs_y_max;          uint8_t max_touch_num;          uint8_t int_trigger_type;          uint8_t green_wake_mode;};

(2)、初始化工作队列,这个比较重要,中断触发后,调用队列中的goodix_ts_work_func函数,计算上报坐标值;这个和中断申请一起分析;

(3)、触摸芯片初始化;

          对触摸芯片寄存器的初始化,这里面对中断方式设定等,一般芯片厂的FAE在调试的时候会修改这里面的值,这个也是因芯片而异,有的在驱动里做,可以直接改;有的直接做成固件了,那部分要FAE帮忙了。

uint8_t cfg_info_group1[] =           {                      0x65,0x00,0x25,0x80,0x19,0x00,0x00,0x2C,0x11,0x11,0x32,0x02,0x08,0x10,0x20,0x00,             0x00,0x88,0x88,0x88,0x03,0x13,0x32,0x64,0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,             0x08,0x09,0x0A,0x0B,0x0C,0xFF,0x0D,0x0E,0x0F,0x10,0x11,0x12,0x13,0x14,0x15,0x16,             0x17,0x18,0x19,0xFF,0xFF,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,             0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,             0x00,0x00,0x00,0x00          };

(4)、触摸屏复位,拉高;

          gt8015在工作时要拉高,所以我们做一个拉低—延时--拉高的操作;

(5)、中断申请,TS_INT就是我们所设定的中断脚,和(2)一起后面分析;

(6)、分配input驱动内核空间;

          ts->input_dev= input_allocate_device();

(7)、input初始化参数设定,我们在前面提到Linux与Android 多点触摸协议里有对这部分说明;(8)、这部分针对触摸屏参数设定;

(9)、触摸屏版本信息设定;

cat /proc/bus/input/devices时可以看到下面信息(这个是pixcir的触摸屏)I: Bus=0018 Vendor=0000 Product=0000 Version=0000N: Name="pixcir-ts"P: Phys=S: Sysfs=/devices/platform/s3c2440-i2c.5/i2c-5/5-005c/input/input3U: Uniq=H: Handlers=kbd event3 B: PROP=0B: EV=bB: KEY=400 0 0 0 0 1000 40000800 0 0 0 0B: ABS=2650000 1000000

(10)、对于input子系统来说,这个是重头戏了,驱动注册到input子系统;

        input_register_device(ts->input_dev);

(11),触摸屏睡眠唤醒操作,这部分不做详细说明,感兴趣的可以看下……

2、中断申请、工作队列调度

(1)、中断申请

                 ret = request_irq(client->irq, goodix_ts_irq_handler , IRQ_TYPE_EDGE_RISING|IRQ_TYPE_EDGE_FALLING,                              client->name, ts);第一个参数: 中断号,client->irq,client->irq=TS_INT;#define TS_INT                     IRQ_EINT(5)对应到我们要申请的中断;第二个参数:中断执行函数,goodix_ts_irq_handler ;第三个参数:中断触发方式:上升沿触发、下降沿触发、高电平触发、低电平触发IRQ_TYPE_EDGE_RISING,IRQ_TYPE_EDGE_FALLING,IRQ_TYPE_LEVEL_LOW,IRQ_TYPE_LEVEL_HIGH第四个参数:第五个参数:

(2)、中断处理函数 goodix_ts_irq_handler

static irqreturn_t goodix_ts_irq_handler(int irq, void *dev_id){          struct goodix_ts_data *ts = dev_id;          queue_work(goodix_wq, &ts->work);          return IRQ_HANDLED;}

看下queue_work()这个函数中的两个参数:

a、goodix_wq

          goodix_wq=create_singlethread_workqueue("goodix_wq");                    //createa work queue and worker thread

在函数 goodix_ts_init中,创建工作队列和工作线程,初始化时创建线程。

b、&ts->work

            在函数goodix_ts_probe()中:

INIT_WORK(&ts->work,goodix_ts_work_func);

           在工作队列&ts->work中增加 goodix_ts_work_func任务。

          也就是当中断函数触发时,执行中断函数goodix_ts_irq_handler(),中断函数里面对队列调度,调用队列中的goodix_ts_work_func()函数。


3、中断下半部函数的执行goodix_ts_work_func()函数

这就是核心部分,坐标点的计算、上报、多点处理都在这个函数中执行。

static void goodix_ts_work_func(struct work_struct *work){                    int ret=-1;          int tmp = 0;          uint8_t point_data[(1-READ_COOR_ADDR)+1+2+5*MAX_FINGER_NUM+1]={ 0 }; //read address(1byte)+key index(1byte)+point mask(2bytes)+5bytes*MAX_FINGER_NUM+coor checksum(1byte)          uint8_t check_sum = 0;          uint16_t finger_current = 0;          uint16_t finger_bit = 0;          unsigned int count = 0, point_count = 0;          unsigned int position = 0;                    uint8_t track_id[MAX_FINGER_NUM] = {0};          unsigned int input_x = 0;          unsigned int input_y = 0;          unsigned int input_w = 0;          unsigned char index = 0;          unsigned char touch_num = 0;                     struct goodix_ts_data *ts = container_of(work, struct goodix_ts_data, work);            if(g_enter_isp)return;           COORDINATE_POLL:          if((ts->int_trigger_type> 1)&& (gpio_get_value(INT_PORT) != (ts->int_trigger_type&0x01)))          {                    goto NO_ACTION;          }                               if( tmp > 9) {                                         dev_info(&(ts->client->dev), "I2C transfer error,touchscreen stop working.\n");                    goto XFER_ERROR ;          }                     if(ts->bad_data)                              msleep(20);                     point_data[0] = READ_COOR_ADDR;                    //read coor address          //1、读取触摸屏值,手指数、坐标值等;          ret=i2c_read_bytes(ts->client, point_data, ((1-READ_COOR_ADDR)+1+2+5*ts->max_touch_num+1));          …………          //2、判断是否有手指按下;          finger_current = (point_data[3 - READ_COOR_ADDR]<<8) + point_data[2 – READ_COOR_ADDR];                     if(finger_current)//3、如果有手指按下          {                              point_count = 0, finger_bit = finger_current;                    //3,循环判断有多少手指按下;                    for(count = 0; (finger_bit != 0) && (count < ts->max_touch_num); count++)//cal how many point touch currntly                    {                              if(finger_bit & 0x01)                              {                                        track_id[point_count] = count;                                        point_count++;                              }                              finger_bit >>= 1;                    }                    //4、把按下手指数赋给touch_num;                    touch_num = point_count;                    //5、计算坐标值;                    check_sum = point_data[2 - READ_COOR_ADDR] + point_data[3 - READ_COOR_ADDR];                               //cal coor checksum                    count = 4 - READ_COOR_ADDR;                    for(point_count *= 5; point_count > 0; point_count--)                              check_sum += point_data[count++];                    check_sum += point_data[count];                    if(check_sum != 0)                              //checksum verify error                    {                              printk("coor checksum error!\n");                              if(ts->int_trigger_type> 1)                                        goto COORDINATE_POLL;                              else                                                  goto XFER_ERROR;                    }          }          //6、读取值坐标值上报;          if(touch_num)          {                    //7、touch_num为按下手指个数,依次循环读取;                    for(index=0; index<touch_num; index++)                    {                              position = 4 - READ_COOR_ADDR + 5*index;                              //8、读出X的值;                              input_x = (unsigned int) (point_data[position]<<8) + (unsigned int)( point_data[position+1]);                              //9、读出Y的值;                              input_y = (unsigned int)(point_data[position+2]<<8) + (unsigned int) (point_data[position+3]);                              input_w =(unsigned int) (point_data[position+4]);                                                  //10、如果读出值超出范围,退出;                              if((input_x > ts->abs_x_max)||(input_y > ts->abs_y_max))                              continue;                              //11、下面的函数依次上报坐标, input_mt_sync单点同步                              input_report_abs(ts->input_dev, ABS_MT_POSITION_X, input_x);                              input_report_abs(ts->input_dev, ABS_MT_POSITION_Y, input_y);                                                            input_report_abs(ts->input_dev, ABS_MT_TOUCH_MAJOR, input_w);                              input_report_abs(ts->input_dev, ABS_MT_WIDTH_MAJOR, input_w);                              input_report_abs(ts->input_dev, ABS_MT_TRACKING_ID, track_id[index]);                              input_mt_sync(ts->input_dev);                    }          }          //12、没有触摸时,初始值为0;          else          {                    input_report_abs(ts->input_dev, ABS_MT_TOUCH_MAJOR, 0);                    input_report_abs(ts->input_dev, ABS_MT_WIDTH_MAJOR, 0);                    input_mt_sync(ts->input_dev);          }          //13、同步多点值;          input_sync(ts->input_dev);           if(ts->int_trigger_type> 1)          {                    msleep(POLL_TIME);                    goto COORDINATE_POLL;          }          goto END_WORK_FUNC;           NO_ACTION:                    END_WORK_FUNC:          XFER_ERROR:                               return;}

                总的来数,当我们手指按下是,不管是单个手指,还是多个手指,坐标值和一些信息存储到触摸芯片的相应寄存器中,然后再通过IIC读出,送到主控中就可以了,其他事情就是android去处理了。

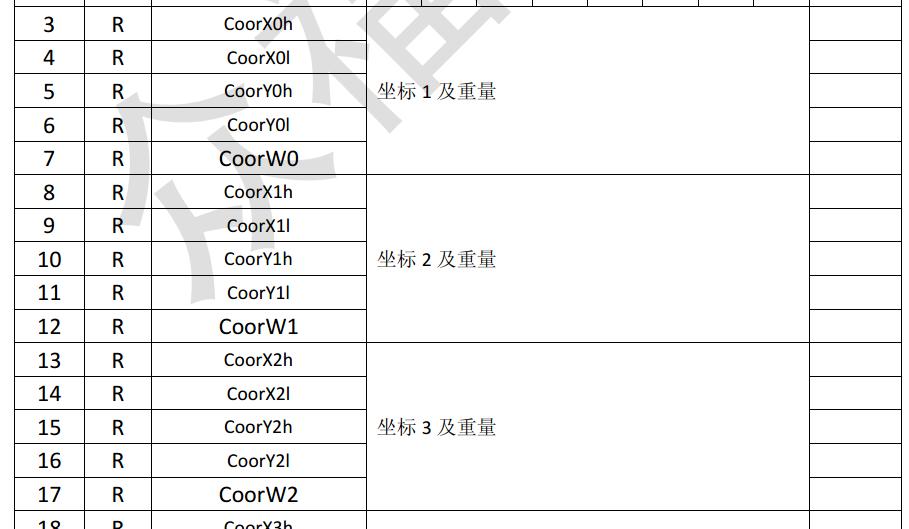

           如下图所示,规格书中坐标及重量:XY坐标缓存寄存器的高低位:



中断触发--中断函数--工作队列调度--功能函数执行


2楼mvpstevenlin3小时前
太专业了!!
1楼qianjin0703前天 11:11
以前做过一款触摸屏,很类似,唯一的区别在,驱动的工作队列里得到触摸屏坐标后,会有一个线性算法转换,把触摸屏坐标转换成显示屏坐标,再上报input,不知道是否有这个必要。
Re: xubin341719前天 11:33
回复qianjin0703n上报坐标的话有两种情况:n(1)、点对点,“所见即所得”,比如:lcd分辨率1024*768,触摸屏分辨率:1024*768,这个种情况不需要转换显示坐标,直接上报input就可以; n(2)、非点对点,如:lcd分辨率1024*768,触摸屏分辨率较小如:800*600,或者触摸屏分辨率较大如:1366*768,这种情况就需要所说的坐标转换……
