Android 4.0 Launcher2源码分析——启动过程分析

本文来自http://blog.csdn.net/chenshaoyang0011 转载请申明文章出处!

文中如有纰漏之处,望不吝指教~~~欢迎讨论,共同学习~~~

Android的应用程序的入口定义在AndroidManifest.xml文件中可以找出:

<manifestxmlns:android="http://schemas.android.com/apk/res/android"package="com.android.launcher"><original-package android:name="com.android.launcher2" />...<application    android:name="com.android.launcher2.LauncherApplication"    ...    >    <activity        android:name="com.android.launcher2.Launcher"        ...        >        <intent-filter>            <action android:name="android.intent.action.MAIN" />            <category android:name="android.intent.category.HOME" />            <category android:name="android.intent.category.DEFAULT" />            <category android:name="android.intent.category.MONKEY"/>        </intent-filter>    </activity>    ...</application></manifest>

从中我们可以知道启动过程需要先后初始化LauncherApplication和Launcher的对象。更加简洁的说,启动过程可以分成两步,第一步在

LauncherApplication.onCreate()方法中,第二部在Launcher.onCreate()方法中。

先看第一步,代码片段如下:

public void onCreate() {        super.onCreate();        // 在创建icon cache之前,我们需要判断屏幕的大小和屏幕的像素密度,以便创建合适大小的icon        final int screenSize = getResources().getConfiguration().screenLayout & Configuration.SCREENLAYOUT_SIZE_MASK;        sIsScreenLarge = screenSize == Configuration.SCREENLAYOUT_SIZE_LARGE ||            screenSize == Configuration.SCREENLAYOUT_SIZE_XLARGE;        sScreenDensity = getResources().getDisplayMetrics().density;        mIconCache = new IconCache(this);        mModel = new LauncherModel(this, mIconCache);        // 注册广播接收器        IntentFilter filter = new IntentFilter(Intent.ACTION_PACKAGE_ADDED);        ......        registerReceiver(mModel, filter);        //注册ContentObserver,监听LauncherSettings.Favorites.CONTENT_URI数据的变化        ContentResolver resolver = getContentResolver();        resolver.registerContentObserver(LauncherSettings.Favorites.CONTENT_URI, true,                mFavoritesObserver);    }

LauncherApplication是Application的子类,是整个程序的入口。因此,一些全局信息的初始化和保存工作就放到这里执行。包括屏幕大小,像素密度信息的获取,以及

BroadcastReceiver和ContentObserver的注册都在整个程序的开始就完成。LauncherApplication的工作结束之后,下面就开始初始化Launcher了。Launcher是一个Activity,

而Activity的生命周期中,有几个重要的回调方法,而onCreate()方法是最先被执行的用于进行初始化操作的。那下面就来看看Launcher.onCreate()中具体做了哪些操作:

protected void onCreate(Bundle savedInstanceState) {    ...    mModel = app.setLauncher(this);    mIconCache = app.getIconCache();    ...    mAppWidgetManager = AppWidgetManager.getInstance(this);    mAppWidgetHost = new LauncherAppWidgetHost(this, APPWIDGET_HOST_ID);    mAppWidgetHost.startListening();    ...    //检查本地保存的配置是否需要更新    checkForLocaleChange();    setContentView(R.layout.launcher);    //对UI控件进行初始化和配置    setupViews();    //向用户展示指导的页面    showFirstRunWorkspaceCling();    registerContentObservers();    ...    if (!mRestoring) {	//为Launcher加载数据        mModel.startLoader(this, true);    }    ...}

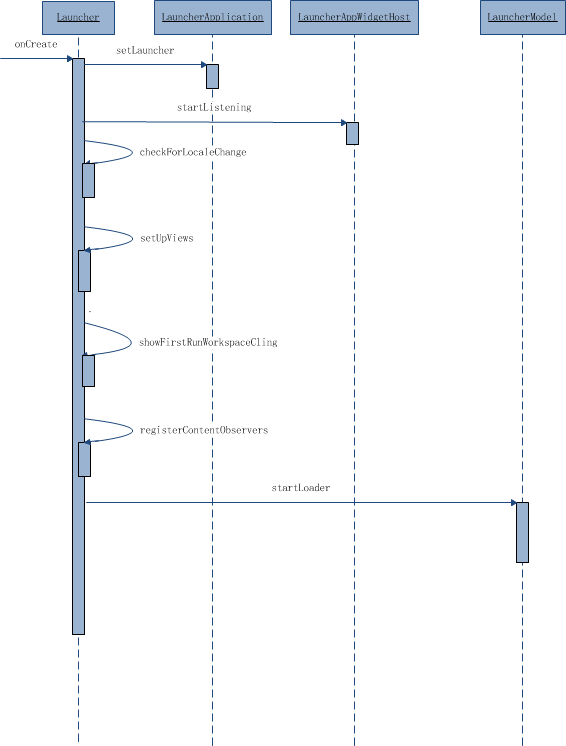

可以通过时序图,直观的认识下,onCreate()中主要进行了哪些操作:

启动过程

可以将Launcher.onCreate()所执行的操作大概分为七步:

1、LauncherAppliaction.setLauncher()。

2、AppWidgetHost.startListening(),对widget事件进行监听

3、checkForLocaleChange(),检查更新本地保存的配置文件

4、setupViews(),配置UI控件

5、showFirstRunWorkspaceCling(),第一次启动时显示的指导画面

6、registerContentObservers(),设置内容监听器

7、LauncherModel.startLoader(),为Launcher加载Workspace和AllApps中的内容

那么,下面就一步一步的顺着执行的过程来看Launcher启动过程中都做了些什么。

Step1:LauncherApplication.setLauncher()

调用LauncherAppliction对象的setLauncher()方法,得到一个LauncherModel对象的引用,setLauncher内容如下:

LauncherModel setLauncher(Launcher launcher) {        mModel.initialize(launcher);        return mModel;    }
在setLauncher中继续执行了mModel对象的initialize方法,在initialize中只有小段代码:
public void initialize(Callbacks callbacks) {        synchronized (mLock) {            mCallbacks = new WeakReference<Callbacks>(callbacks);        }    }

由于Launcher实现了Callback接口。在mModel中,将传入的Launcher对象向下转型为Callback赋值给mCallbacks变量。并在LauncherModel中获得了一个Callbacks的软引

通过这一过程,将Launcher对象作为Callback与mModel进行绑定,当mModel后续进行操作时,Launcher可以通过回调得到结果。

Step2:mAppWidgetHost.startListening()

LauncherAppWidgetHost继承自AppWidgetHost,它的作用就是帮助Launcher管理AppWidget,并且能够捕获长按事件,使得应用可以正常的删除、添加

AppWidget。通过调用mAppWidgetHost.startListening()方法,开启监听。

Step3:checkForLocaleChange()

接下来执行checkForLocaleChange(),方法内容如下:

private void checkForLocaleChange() {        if (sLocaleConfiguration == null) {            //从本地存储文件中加载配置信息,包括locale地理位置、mcc移动国家代码            //mnc移动网络代码            new AsyncTask<Void, Void, LocaleConfiguration>() {                @Override                protected LocaleConfiguration doInBackground(Void... unused) {                    LocaleConfiguration localeConfiguration = new LocaleConfiguration();                    readConfiguration(Launcher.this, localeConfiguration);                    return localeConfiguration;                }                @Override                protected void onPostExecute(LocaleConfiguration result) {                    sLocaleConfiguration = result;                    //从本地取出信息后,再次调用                    checkForLocaleChange();                  }            }.execute();            return;        }		//得到设备当前的配置信息        final Configuration configuration = getResources().getConfiguration();        final String previousLocale = sLocaleConfiguration.locale;        final String locale = configuration.locale.toString();        final int previousMcc = sLocaleConfiguration.mcc;        final int mcc = configuration.mcc;        final int previousMnc = sLocaleConfiguration.mnc;        final int mnc = configuration.mnc;        boolean localeChanged = !locale.equals(previousLocale) || mcc != previousMcc || mnc != previousMnc;        if (localeChanged) {            sLocaleConfiguration.locale = locale;            sLocaleConfiguration.mcc = mcc;            sLocaleConfiguration.mnc = mnc;			//清空Icon            mIconCache.flush();            final LocaleConfiguration localeConfiguration = sLocaleConfiguration;                        //将更新后的数据重新写入本地文件保存            new Thread("WriteLocaleConfiguration") {                @Override                public void run() {                    writeConfiguration(Launcher.this, localeConfiguration);                }            }.start();        }    }

在这个方法中,先是检查了本地文件的配置与当前设备的配置是否一致,如果不一致,则更新配置,并且清空IconCache,因为配置的改变可能会改变语言环境,

所以需要清空IconCache中的内容重新加载。

Step4:setupViews()

setupViews()方法调用,在这个方法中简单的对所有的UI控件进行加载和配置:

/**     * Finds all the views we need and configure them properly.     */    private void setupViews() {        final DragController dragController = mDragController;        ...        // Setup the drag layer        mDragLayer.setup(this, dragController);        // Setup the hotseat        mHotseat = (Hotseat) findViewById(R.id.hotseat);        if (mHotseat != null) {            mHotseat.setup(this);        }        // Setup the workspace        mWorkspace.setHapticFeedbackEnabled(false);        mWorkspace.setOnLongClickListener(this);        mWorkspace.setup(dragController);        dragController.addDragListener(mWorkspace);        // Get the search/delete bar        mSearchDropTargetBar = (SearchDropTargetBar) mDragLayer.findViewById(R.id.qsb_bar);        // Setup AppsCustomize        mAppsCustomizeTabHost = (AppsCustomizeTabHost)                findViewById(R.id.apps_customize_pane);        mAppsCustomizeContent = (AppsCustomizePagedView)                mAppsCustomizeTabHost.findViewById(R.id.apps_customize_pane_content);        mAppsCustomizeContent.setup(this, dragController);        // Get the all apps button        mAllAppsButton = findViewById(R.id.all_apps_button);        if (mAllAppsButton != null) {            mAllAppsButton.setOnTouchListener(new View.OnTouchListener() {                @Override                public boolean onTouch(View v, MotionEvent event) {                    if ((event.getAction() & MotionEvent.ACTION_MASK) == MotionEvent.ACTION_DOWN) {                        onTouchDownAllAppsButton(v);                    }                    return false;                }            });        }        // Setup the drag controller (drop targets have to be added in reverse order in priority)        dragController.setDragScoller(mWorkspace);        dragController.setScrollView(mDragLayer);        dragController.setMoveTarget(mWorkspace);        dragController.addDropTarget(mWorkspace);        if (mSearchDropTargetBar != null) {            mSearchDropTargetBar.setup(this, dragController);        }    }

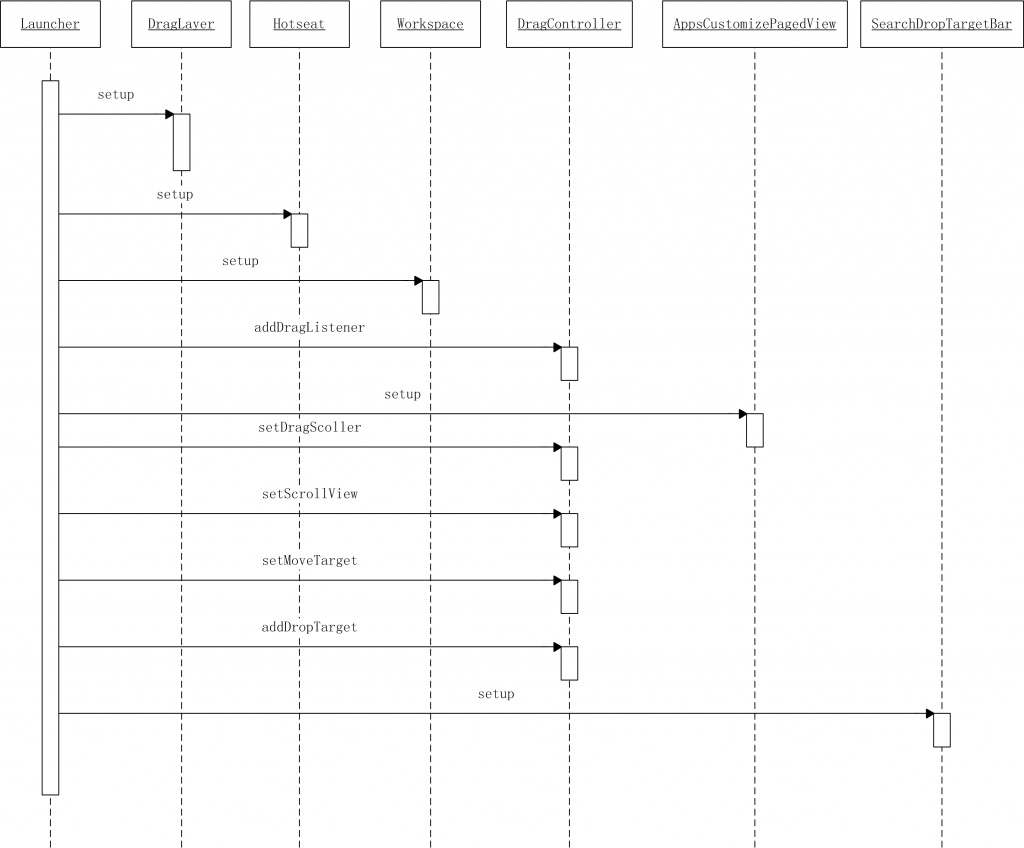

由于UI组件较多,setupViews中所进行的操作也比较繁琐,先通过时序图来简单的理一下吧:


这里一共包括5个UI组件和一个DragController,那就一步一步地看都进行了哪些操作吧。

1、DragLayer

首先我们简单的认识下Draglayer。DragLayer继承自FrameLayout,是整个Launcher的根容器。当快捷图标或者AppWidget被拖拽时,事件的处理就在DragLayer

行操作的,DragLayer.setup()方法的内容如下:

public void setup(Launcher launcher, DragController controller) {        mLauncher = launcher;        mDragController = controller;    }
只是简单的做了赋值操作,使DragLayer持有Launcher和DragController对象的引用。DragController可以帮助其实现拖拽操作。

2、Hotseat

Hotseat也是FrameLayout的直接子类,代表主屏幕下方的dock栏,可以放置4个快捷图标和一个进入AllApps的按钮。代码如下:

public void setup(Launcher launcher) {        mLauncher = launcher;        setOnKeyListener(new HotseatIconKeyEventListener());    }
方法调用之后,Hotseat持有Launcher对象的引用,并且用HotseatIconKeyEvenListener对自身的按键进行监听,进入HotseatIconKeyEvenListener可以看到:

class HotseatIconKeyEventListener implements View.OnKeyListener {    public boolean onKey(View v, int keyCode, KeyEvent event) {        final Configuration configuration = v.getResources().getConfiguration();        return FocusHelper.handleHotseatButtonKeyEvent(v, keyCode, event, configuration.orientation);    }}

调用方法handleHotseatButtonKeyEvent()来处理相应的事件:

static boolean handleHotseatButtonKeyEvent(View v, int keyCode, KeyEvent e, int orientation) {        ...        switch (keyCode) {            case KeyEvent.KEYCODE_DPAD_LEFT:                ...                break;            case KeyEvent.KEYCODE_DPAD_RIGHT:                ...                break;            case KeyEvent.KEYCODE_DPAD_UP:                ...                break;            case KeyEvent.KEYCODE_DPAD_DOWN:                ...                break;            default: break;        }        return wasHandled;    }

handleHotseatButtonKeyEvent()方法中根据当前的方向,对KeyEvent.KEYCODE_DPAD_LEFT、KeyEvent.KEYCODE_DPAD_RIGHT、

KeyEvent.KEYCODE_DPAD_UPKeyEvent.KEYCODE_DPAD_DOWN即可能存在(如果手机有实体按键)的导航按钮上、下、左、右进行响应。这样Hotseat

的初始化工作就完成了。

3、Workspace的初始化

先调用setHapticFeedbackEnabled(false),使其在触摸的时候没有触感反馈。接着设置长按事件的监听setOnLongClickListener(this),Launcher实现了

OnLongClickListener接口,看看Launcher中是如何进行响应的:

public boolean onLongClick(View v) {        ...        if (!(v instanceof CellLayout)) {            v = (View) v.getParent().getParent();        }        ...        CellLayout.CellInfo longClickCellInfo = (CellLayout.CellInfo) v.getTag();        ..        // The hotseat touch handling does not go through Workspace, and we always allow long press        // on hotseat items.        final View itemUnderLongClick = longClickCellInfo.cell;        boolean allowLongPress = isHotseatLayout(v) || mWorkspace.allowLongPress();        if (allowLongPress && !mDragController.isDragging()) {            if (itemUnderLongClick == null) {                // 在空的空间上长按时                mWorkspace.performHapticFeedback(HapticFeedbackConstants.LONG_PRESS,                        HapticFeedbackConstants.FLAG_IGNORE_VIEW_SETTING);                startWallpaper();            } else {                ...            }        }        return true;    }
这里我们只关心与Workspace的长按事件相关的内容,当Workspace发生长按事件时,产生触感反馈,同时调用startWallpaper进行壁纸的设置:
private void startWallpaper() {        showWorkspace(true);        final Intent pickWallpaper = new Intent(Intent.ACTION_SET_WALLPAPER);        Intent chooser = Intent.createChooser(pickWallpaper,                getText(R.string.chooser_wallpaper));        startActivityForResult(chooser, REQUEST_PICK_WALLPAPER);    }

showWorkspace(true)的作用是不管当前的Launcher处于什么状态,都跳转到显示Workspace的状态,并且带有动画过渡。而后面几段代码的作用就是弹出

Dialog,包含了所有能够响应ACTOIN_SET_WALLPAPER的action的Activity。然后我们就可以选择一个来设置比壁纸了。接着就是调用Workspace.setup():

void setup(DragController dragController) {        mSpringLoadedDragController = new SpringLoadedDragController(mLauncher);        mDragController = dragController;        // hardware layers on children are enabled on startup, but should be disabled until        // needed        updateChildrenLayersEnabled();        setWallpaperDimension();    }

代码中先创建了一个SpringLoadedDragController的对象,这个类的作用控制当Launcher处于State.APPS_CUSTOMIZE_SPRING_LOADED状态时,即处于缩小状

态时,提供控制Launcher进行滑动、放置item的操作。接着Workspace的成员变量mDragController获取了DragController对象的引用。随后,调用

updateChildrenLayersEnabled (),注释中的意思是当子view在创建的时候会开启硬件层,其它时候关闭。其中调用了内部的API这里就不过多追究了。最后,调用

setWallpaperDimension()设置Wallpaper的尺寸。下面还有一步操作调用dragController.addDragListener(mWorkspace)方法,Workspace实现了DragListener:

 interface DragListener {        void onDragStart(DragSource source, Object info, int dragAction);        void onDragEnd();    }
这样mWorkspace就能够响应拖拽事件了,具体响应内容将在后面的文章中进行分析。

这样mWorkspace的初始化就算完成了,主要完成了两件事情:1、设置了对长按事件的处理,2、对拖拽事件的处理

4、AppsCustomizeTabHost、AppsCustomizePagedView

AppsCustomizePagedView是内嵌在AppsCustomizeTabHost中的组件,在当点击AllApp按钮是,会跳转到AppsCustomizeTabHost中,而在

AppsCustomizePagedView装载Icon。初始化时调用AppCustomizedPagedView.setup()方法:

public void setup(Launcher launcher, DragController dragController) {        mLauncher = launcher;        mDragController = dragController;    }
获取Launcher与DragController对象的引用。

5、DragController

DragController类主要的工作就是处理拖拽事件,对其进行初始化时分别调用了四个方法dragController.setDragScoller(mWorkspace);dragController.setScrollView(mDragLayer);

dragController.setMoveTarget(mWorkspace);dragController.addDropTarget(mWorkspace);那分别看看这四个方法中具体都做了什么:

public void setDragScoller(DragScroller scroller) {        mDragScroller = scroller;    }

首先我想吐槽下,方法名应该时在敲代码的时候拼错了,正常情况应该是setDragScroller()~~~~~。Workspace实现了DragScroller接口,代表了Workspace

可以进行滑动操作。通过此方法获取到了DragScroller对象。接着又调用了DragController.setScrollView()

    /**     * Set which view scrolls for touch events near the edge of the screen.     */    public void setScrollView(View v) {        mScrollView = v;    }

从提供的代码注释理解,这个方法设置了当屏幕的边缘触摸滑动时,所滚动的View。(目前还不清楚具体所指的对象)
    /**     * Sets the view that should handle move events.     */    void setMoveTarget(View view) {        mMoveTarget = view;    }
设置应该处理移动事件的View,传入的对象是Workspace。
    /**     * Add a DropTarget to the list of potential places to receive drop events.     */    public void addDropTarget(DropTarget target) {        mDropTargets.add(target);    }

将Workspace对象作为DropTarget对象添加到mDropTargets中。其中DropTarget接口的定义了一个能够接收拖曳对象的类。当桌面的item被拖拽后,需要找到下一

个容纳它的容器,而这个容器就一个DropTarget。

6、SearchDropTargetBar

SearchDropTargetBar管理着搜索框和删除框的转换,正常情况下它是一个searchBar,当图标被拖拽时,它就变成了deleteDropTargetBar,将图标拖放到上面松手就可以将其从Workspace中删除。

public void setup(Launcher launcher, DragController dragController) {        dragController.addDragListener(this);        dragController.addDragListener(mInfoDropTarget);        dragController.addDragListener(mDeleteDropTarget);        dragController.addDropTarget(mInfoDropTarget);        dragController.addDropTarget(mDeleteDropTarget);        mInfoDropTarget.setLauncher(launcher);        mDeleteDropTarget.setLauncher(launcher);    }
setup中执行的内容比较繁杂,这里不作详细的分析。

这样setupViews()执行完毕。继续回到onCreate()方法中分析。

Step5:showFirstRunWorkspaceCling()

showFirstRunWorkspaceCling()方法调用,在应用第一次被启动的时候,此方法会被调用,用于向用户展示一个指导界面。以后都不会再出现。

Step6:registerContentObservers()

registerContentObservers()注册对指定URI所指定的数据的监听,及时对数据变化做出反应。

Step7:LauncherModel.startLoader()

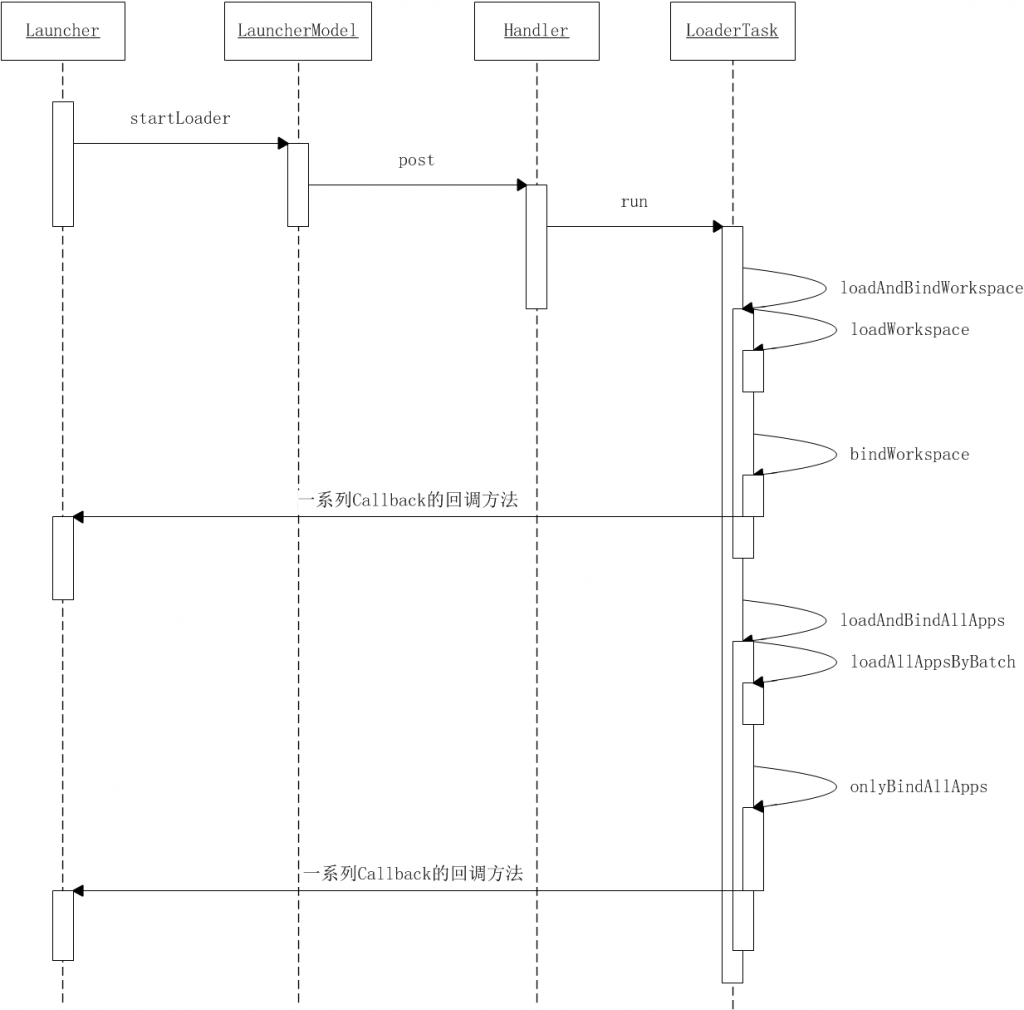

在应用启动的时候需要加载数据,LauncherModel.startLoader()就完成了这个任务。加载过程的基本流程如下:


通过上面的时序图,对加载的流程基本有了认识。调用LauncherModel.startLoader()开始加载内容,内容加载完之后,通过LauncherModel.Callbacks接口定义的回

调方法,将数据返回给需要的对象。而Launcher实现了这个接口,数据将回传给Launcher。了解了基本过程之后,开始进入加载过程。

public void startLoader(Context context, boolean isLaunching) {        synchronized (mLock) {            ......            // Don't bother to start the thread if we know it's not going to do anything            if (mCallbacks != null && mCallbacks.get() != null) {                ......                mLoaderTask = new LoaderTask(context, isLaunching);                sWorkerThread.setPriority(Thread.NORM_PRIORITY);                sWorker.post(mLoaderTask);            }        }    }

方法中,创建了一个实现了Runnable接口的LoaderTask类的对象mLoaderTask,mWork是一个Handler,调用mWork.post()将mLoaderTask添加到消息队列中。最

后mLoaderTask中的run方法就会得到执行

public void run() {            ......            keep_running: {                ......                if (loadWorkspaceFirst) {                    ......                    loadAndBindWorkspace();                } else {                    ......                }                if (mStopped) {                    break keep_running;                }                ......                waitForIdle();                // second step                if (loadWorkspaceFirst) {                    ......                    loadAndBindAllApps();                } else {                    ......                }                ......            }            ......        }

如果是初次启动,则loadWorkspaceFirst=true,loadAndBindWorkspace被调用,此时Workspace中的内容项将被加载并且绑定显示到Workspace中。当

Workspace中的内容加载之后,调用waitForIdle方法,以等待加载结束。确认完成之后紧接着loadAndBindAllApps()方法执行,在这个方法中将加载AllApps页面的

内容。这样加载过程就分成了两个部分:1、loadAndBindWorkspace()加载Workspace内容。2、loadAndBindAllApps()加载AllApps中的内容。这部分内容本文暂

不作深入的分析。

随着startLoader()的过程执行完毕,Launcher的初始化过程就基本上结束了。启动过程是很繁琐的,因为所有应用中需要使用到的组件都可能在启动的时候

进行配置,等到从具体的功能入手的时候,就能够更加清楚启动过程所做的操作的意义。
