android多媒体本地播放流程video playback--base on jellybean (四)

上一篇我们讲了mediaplayer播放的第一步骤setdataSource,下面我们来讲解preparesync的流程,在prepare前我们还有setDisplay这一步,即获取surfacetexture来进行画面的展示

setVideoSurface(JNIEnv *env, jobject thiz, jobject jsurface, jboolean mediaPlayerMustBeAlive)

{

    sp<MediaPlayer> mp = getMediaPlayer(env, thiz);

………

    sp<ISurfaceTexture> new_st;

    if (jsurface) {

        sp<Surface> surface(Surface_getSurface(env, jsurface));

        if (surface != NULL) {

            new_st = surface->getSurfaceTexture();

            ---通过surface获取surfaceTexture

            new_st->incStrong(thiz);

……….

    }………….

    mp->setVideoSurfaceTexture(new_st);

}



为什么用surfaceTexture不用surface来展示呢?ICS之前都用的是surfaceview来展示video或者openGL的内容,surfacaview rendersurface上,textureview rendersurfaceTexturetextureviewsurfaceview 这两者有什么区别呢?surfaceview跟应用的视窗不是同一个视窗,它自己new了一个window来展示openGL或者video的内容,这样做有一个好处就是不用重绘应用的视窗,本身就可以不停的更新,但这也带来一些局限性,surfaceview不是依附在应用视窗中,也就不能移动、缩放、旋转,应用ListView或者 ScrollView就比较费劲。Textureview就很好的解决了这些问题。它拥有surfaceview的一切特性外,它也拥有view的一切行为,可以当个view使用。

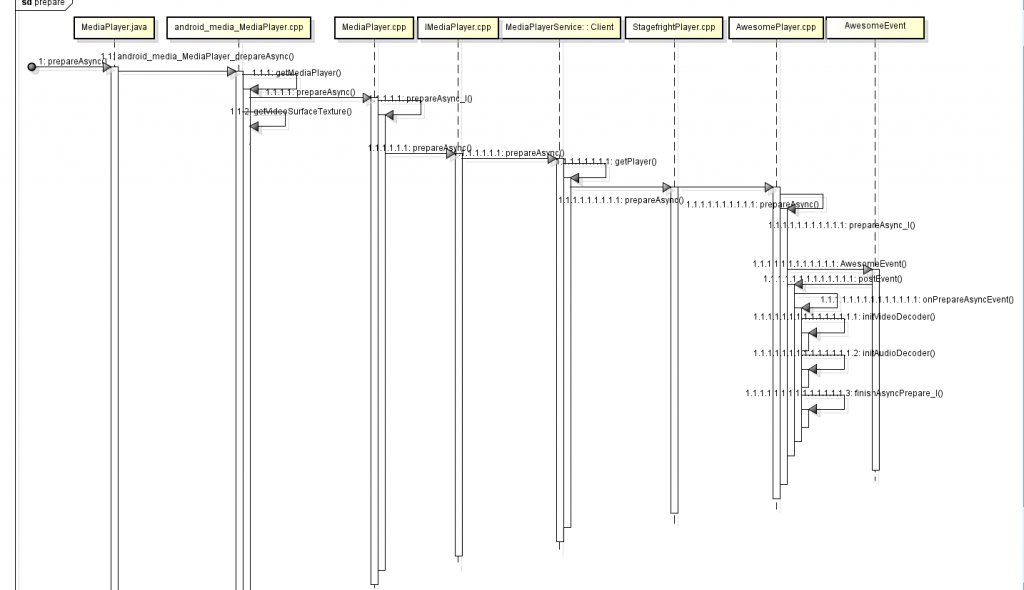

获取完surfaceTexture,我们就可以prepare/prepareAsync了,先给大伙看个大体时序图吧:



JNI的部分我们跳过,直接进入libmedia下的mediaplayer.cpp prepareAsync_l方法,prepare是个同步的过程,所以要加锁,prepareAsync_l后缀加_l就是表面是同步的过程。

status_t MediaPlayer::prepareAsync_l()

{

    if ( (mPlayer != 0) && ( mCurrentState & ( MEDIA_PLAYER_INITIALIZED | MEDIA_PLAYER_STOPPED) ) ) {

        mPlayer->setAudioStreamType(mStreamType);

        mCurrentState = MEDIA_PLAYER_PREPARING;

        return mPlayer->prepareAsync();

    }

    ALOGE("prepareAsync called in state %d", mCurrentState);

    return INVALID_OPERATION;

}



在上面的代码中,我们看到有个mPlayer,看过前一章的朋友都会记得,就是我们从Mediaplayerservice获得的BpMediaplayer.通过BpMediaplayer我们就可以长驱直入,直捣Awesomeplayer这条干实事的黄龙,前方的mediaplayerserviceclientstagefrightplayer都是些通风报信的料,不值得我们去深入研究,无非是些接口而已。进入了prepareAsync_l方法,我们的播放器所处的状态就是MEDIA_PLAYER_PREPARING了。好了,我们就来看看Awesomeplayer到底做了啥吧.

代码定位于:frameworks/av/media/libstagefright/Awesomeplayer.cpp

先看下prepareAsync_l吧:

status_t AwesomePlayer::prepareAsync_l() {

    if (mFlags & PREPARING) {

        return UNKNOWN_ERROR;  // async prepare already pending

    }



    if (!mQueueStarted) {

        mQueue.start();

        mQueueStarted = true;

    }



    modifyFlags(PREPARING, SET);

    mAsyncPrepareEvent = new AwesomeEvent(

            this, &AwesomePlayer::onPrepareAsyncEvent);



    mQueue.postEvent(mAsyncPrepareEvent);



    return OK;

}



  这里我们涉及到了TimeEventQueue,即时间事件队列模型,Awesomeplayer里面类似Handler的东西,它的实现方式是把事件响应时间和事件本身封装成一个queueItem,通过postEvent 插入队列,时间到了就会根据事件id进行相应的处理。

  首先我们来看下TimeEventQueue的start(mQueue.start();)方法都干了什么:

frameworks/av/media/libstagefright/TimedEventQueue.cpp

void TimedEventQueue::start() {

    if (mRunning) {

        return;

    }

……..



    pthread_create(&mThread, &attr, ThreadWrapper, this);



………

}



目的很明显就是在主线程创建一个子线程,可能很多没有写过C/C++的人对ptread_create这个创建线程的方法有点陌生,我们就来分析下:

int pthread_create(pthread_t *thread, pthread_addr_t *arr,

           void* (*start_routine)(void *), void *arg);



 thread   :用于返回创建的线程的ID

arr       : 用于指定的被创建的线程的属性

start_routine   : 这是一个函数指针,指向线程被创建后要调用的函数

arg      : 用于给线程传递参数

分析完了,我们就看下创建线程后调用的函数ThreadWrapper吧:

// static

void *TimedEventQueue::ThreadWrapper(void *me) {

……

    static_cast<TimedEventQueue *>(me)->threadEntry();



    return NULL;

}

跟踪到threadEntry:

frameworks/av/media/libstagefright/TimedEventQueue.cpp

void TimedEventQueue::threadEntry() {

    prctl(PR_SET_NAME, (unsigned long)"TimedEventQueue", 0, 0, 0);



    for (;;) {

        int64_t now_us = 0;

        sp<Event> event;



        {

            Mutex::Autolock autoLock(mLock);



            if (mStopped) {

                break;

            }



            while (mQueue.empty()) {

                mQueueNotEmptyCondition.wait(mLock);

            }



            event_id eventID = 0;

            for (;;) {

                if (mQueue.empty()) {

                    // The only event in the queue could have been cancelled

                    // while we were waiting for its scheduled time.

                    break;

                }



                List<QueueItem>::iterator it = mQueue.begin();

                eventID = (*it).event->eventID();

……………………………

                static int64_t kMaxTimeoutUs = 10000000ll; // 10 secs

                ……………..

                status_t err = mQueueHeadChangedCondition.waitRelative(

                        mLock, delay_us * 1000ll);



                if (!timeoutCapped && err == -ETIMEDOUT) {

                    // We finally hit the time this event is supposed to

                    // trigger.

                    now_us = getRealTimeUs();

                    break;

                }

            }

……………………….

            event = removeEventFromQueue_l(eventID);

        }



        if (event != NULL) {

            // Fire event with the lock NOT held.

            event->fire(this, now_us);

        }

    }

}



从代码我们可以了解到,主要目的是检查queue是否为空,刚开始肯定是为空了,等待队列不为空时的条件成立,即有queueIten进入进入队列中。这个事件应该就是

    mQueue.postEvent(mAsyncPrepareEvent);

在讲postEvent前,我们先来看看mAsyncPrepareEvent这个封装成AwesomeEvent的Event。

struct AwesomeEvent : public TimedEventQueue::Event {

    AwesomeEvent(

            AwesomePlayer *player,

            void (AwesomePlayer::*method)())

        : mPlayer(player),

          mMethod(method) {

    }

从这个结构体我们可以知道当这个event被触发时将会执行Awesomeplayer的某个方法,我们看下mAsyncPrepareEvent:

mAsyncPrepareEvent = new AwesomeEvent(

            this, &AwesomePlayer::onPrepareAsyncEvent);



mAsyncPrepareEvent被触发时也就触发了onPrepareAsyncEvent方法。

好了,回到我们的postEvent事件,我们开始说的TimeEventQueue,即时间事件队列模型,刚刚我们说了Event, 但是没有看到delay time啊?会不会在postEvent中加入呢?跟下去看看:

TimedEventQueue::event_id TimedEventQueue::postEvent(const sp<Event> &event) {

    // Reserve an earlier timeslot an INT64_MIN to be able to post

    // the StopEvent to the absolute head of the queue.

    return postTimedEvent(event, INT64_MIN + 1);

}

终于看到delay时间了INT64_MIN + 1。重点在postTimedEvent,它把post过来的event和时间封装成queueItem加入队列中,并通知Queue为空的条件不成立,线程解锁,允许thread继续进行,经过delay time后pull event_id所对应的event。

frameworks/av/media/libstagefright/TimedEventQueue.cpp

TimedEventQueue::event_id TimedEventQueue::postTimedEvent(

        const sp<Event> &event, int64_t realtime_us) {

    Mutex::Autolock autoLock(mLock);



    event->setEventID(mNextEventID++);



    ………………….

    QueueItem item;

    item.event = event;

    item.realtime_us = realtime_us;



    if (it == mQueue.begin()) {

        mQueueHeadChangedCondition.signal();

    }



    mQueue.insert(it, item);



    mQueueNotEmptyCondition.signal();



    return event->eventID();

}



到此,我们的TimeEventQueue,即时间事件队列模型讲完了。实现机制跟handle的C/C++部分类似。

在我们setdataSource实例化Awesomeplayer的时候,我们还顺带创建了如下几个event

    sp<TimedEventQueue::Event> mVideoEvent;

    sp<TimedEventQueue::Event> mStreamDoneEvent;

    sp<TimedEventQueue::Event> mBufferingEvent;

    sp<TimedEventQueue::Event> mCheckAudioStatusEvent;

    sp<TimedEventQueue::Event> mVideoLagEvent;



具体都是实现了什么功能呢?我们在具体调用的时候再深入讲解。

接下来我们就来讲讲onPrepareAsyncEvent方法了。

frameworks/av/media/libstagefight/AwesomePlayer.cpp

void AwesomePlayer::onPrepareAsyncEvent() {

    Mutex::Autolock autoLock(mLock);

…………………………

    if (mUri.size() > 0) {

        status_t err = finishSetDataSource_l();----这个不会走了,如果是本地文件的话

…………………………

    if (mVideoTrack != NULL && mVideoSource == NULL) {

        status_t err = initVideoDecoder();-----------如果有videotrack初始化video的解码器

…………………………

    if (mAudioTrack != NULL && mAudioSource == NULL) {

        status_t err = initAudioDecoder();---------------如果有audiotrack初始化audio解码器

……………………..

    modifyFlags(PREPARING_CONNECTED, SET);



    if (isStreamingHTTP()) {

        postBufferingEvent_l(); ------一般不会走了

    } else {

        finishAsyncPrepare_l();----------对外宣布prepare完成,并从timeeventqueue中移除该queueitem,mAsyncPrepareEvent=null

    }

}



我们终于知道prepare主要目的了,根据类型找到解码器并初始化对应的解码器。那我们首先就来看看有videotrack的媒体文件是如何找到并初始化解码器吧。

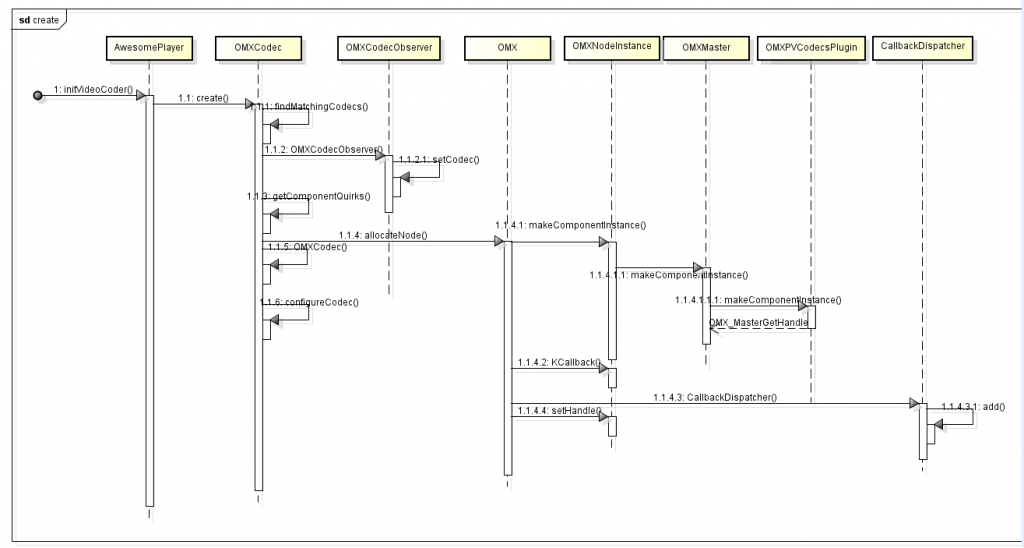

先看图吧,了解大概步骤:

看完图就开讲了:

iniVideoDecoder目的是初始化解码器,取得已解码器的联系,解码数据输出格式等等。

frameworks/av/media/libstagefright/Awesomeplayer.cpp

status_t AwesomePlayer::initVideoDecoder(uint32_t flags) {

…………

mVideoSource = OMXCodec::Create(

            mClient.interface(), mVideoTrack->getFormat(),

            false, // createEncoder

            mVideoTrack,

            NULL, flags, USE_SURFACE_ALLOC ? mNativeWindow : NULL);

…………..



  status_t err = mVideoSource->start();

}

我们先来看create函数到底干了啥吧:

frameworks/av/media/libstagefright/OMXCodec.cpp

sp<MediaSource> OMXCodec::Create(

        const sp<IOMX> &omx,

        const sp<MetaData> &meta, bool createEncoder,

        const sp<MediaSource> &source,

        const char *matchComponentName,

        uint32_t flags,

        const sp<ANativeWindow> &nativeWindow) {

…………..

bool success = meta->findCString(kKeyMIMEType, &mime);

    ……………

   (1) findMatchingCodecs(

            mime, createEncoder, matchComponentName, flags,

            &matchingCodecs, &matchingCodecQuirks);

……….

(2)  sp<OMXCodecObserver> observer = new OMXCodecObserver;

   (3) status_t err = omx->allocateNode(componentName, observer, &node);



……….

   (4) sp<OMXCodec> codec = new OMXCodec(

                    omx, node, quirks, flags,

                    createEncoder, mime, componentName,

                    source, nativeWindow);



          (5)  observer->setCodec(codec);



            (6)err = codec->configureCodec(meta);



…………

}





首先看下findMatchingCodecs原来是根据mimetype找到匹配的解码组件,android4.1的寻找组件有了很大的变化,以前都是把codecinfo都写在代码上了,现在把他们都放到media_codec.xml文件中,full build 后会保存在“/etc/media_codecs.xml”,这个xml由各个芯片厂商来提供,这样以后添加起来就很方便,不用改代码了。一般是原生态的代码都是软解码。解码器的匹配方式是排名制,因为一般厂商的配置文件都有很多的同类型的编码器,谁排前面就用谁的。

frameworks/av/media/libstagefright/OMXCodec.cpp

void OMXCodec::findMatchingCodecs(

        const char *mime,

        bool createEncoder, const char *matchComponentName,

        uint32_t flags,

        Vector<String8> *matchingCodecs,

        Vector<uint32_t> *matchingCodecQuirks) {

…………

const MediaCodecList *list = MediaCodecList::getInstance();

………

for (;;) {

        ssize_t matchIndex =

            list->findCodecByType(mime, createEncoder, index);

………………..

        matchingCodecs->push(String8(componentName));

…………….

}

frameworks/av/media/libstagefright/MediaCodecList.cpp

onst MediaCodecList *MediaCodecList::getInstance() {

   ..

    if (sCodecList == NULL) {

        sCodecList = new MediaCodecList;

    }



    return sCodecList->initCheck() == OK ? sCodecList : NULL;

}



MediaCodecList::MediaCodecList()

    : mInitCheck(NO_INIT) {

    FILE *file = fopen("/etc/media_codecs.xml", "r");



    if (file == NULL) {

        ALOGW("unable to open media codecs configuration xml file.");

        return;

    }



    parseXMLFile(file);

}



有了匹配的componentName,我们就可以创建ComponentInstance,这由allocateNode方法来实现。

frameworks/av/media/libstagefright/omx/OMX.cpp

status_t OMX::allocateNode(

        const char *name, const sp<IOMXObserver> &observer, node_id *node) {

   ……………………

    OMXNodeInstance *instance = new OMXNodeInstance(this, observer);



    OMX_COMPONENTTYPE *handle;

    OMX_ERRORTYPE err = mMaster->makeComponentInstance(

            name, &OMXNodeInstance::kCallbacks,

            instance, &handle);

……………………………

    *node = makeNodeID(instance);

    mDispatchers.add(*node, new CallbackDispatcher(instance));



    instance->setHandle(*node, handle);



    mLiveNodes.add(observer->asBinder(), instance);

    observer->asBinder()->linkToDeath(this);

    return OK;

}



在allocateNode,我们要用到mMaster来创建component,但是这个mMaster什么时候初始化了呢?我们看下OMX的构造函数:

OMX::OMX()

    : mMaster(new OMXMaster),-----------原来在这呢!

      mNodeCounter(0) {

}

但是我们前面没有讲到OMX什么时候构造的啊?我们只能往回找了,原来我们在初始化Awesomeplayer的时候忽略掉了,罪过啊:

AwesomePlayer::AwesomePlayer()

    : mQueueStarted(false),

      mUIDValid(false),

      mTimeSource(NULL),

      mVideoRendererIsPreview(false),

      mAudioPlayer(NULL),

      mDisplayWidth(0),

      mDisplayHeight(0),

      mVideoScalingMode(NATIVE_WINDOW_SCALING_MODE_SCALE_TO_WINDOW),

      mFlags(0),

      mExtractorFlags(0),

      mVideoBuffer(NULL),

      mDecryptHandle(NULL),

      mLastVideoTimeUs(-1),

      mTextDriver(NULL) {

    CHECK_EQ(mClient.connect(), (status_t)OK) 这个就是创建的地方

mClient是OMXClient,

status_t OMXClient::connect() {

    sp<IServiceManager> sm = defaultServiceManager();

    sp<IBinder> binder = sm->getService(String16("media.player"));

    sp<IMediaPlayerService> service = interface_cast<IMediaPlayerService>(binder);---很熟悉吧,获得BpMediaplayerservice



    CHECK(service.get() != NULL);



    mOMX = service->getOMX();

    CHECK(mOMX.get() != NULL);



    if (!mOMX->livesLocally(NULL /* node */, getpid())) {

        ALOGI("Using client-side OMX mux.");

        mOMX = new MuxOMX(mOMX);

    }



    return OK;

}

好了,我们直接进入mediaplayerservice.cpp看个究竟吧:



sp<IOMX> MediaPlayerService::getOMX() {

    Mutex::Autolock autoLock(mLock);



    if (mOMX.get() == NULL) {

        mOMX = new OMX;

    }



    return mOMX;

}

终于看到了OMX的创建了,哎以后得注意看代码才行!!!

我们搞了那么多探究OMXMaster由来有什么用呢?

OMXMaster::OMXMaster()

    : mVendorLibHandle(NULL) {

    addVendorPlugin();

    addPlugin(new SoftOMXPlugin);

}

void OMXMaster::addVendorPlugin() {

    addPlugin("libstagefrighthw.so");

}

原来是用硬件来计算编码后的YUV的显示,还有就是把软解码器也加载了进来。我们也可以把自己的软编码器加载进来哦。

ComponentInstance, OMXCodecObserver,omxcodec,omx的关系和联系,我写了篇文章,可以到链接进去看看:

http://blog.csdn.net/tjy1985/article/details/7397752

OMXcodec通过binder(IOMX)跟omx建立了联系,解码器则通过注册的几个回调事件OMX_CALLBACKTYPE OMXNodeInstance::kCallbacks = {

    &OnEvent, &OnEmptyBufferDone, &OnFillBufferDone

}往OMXNodeInstance这个接口上报消息,OMX通过消息分发机制往OMXCodecObserver发消息,它再给注册进observer的omxcodecobserver->setCodec(codec);进行最后的处理!

stagefright 通过OpenOMX联通解码器的过程至此完毕。

create最后一步就剩下configureCodec(meta),主要是设置下输出的宽高和initNativeWindow

忘了个事,就是OMXCOdec的状态:

enum State {

        DEAD,

        LOADED,

        LOADED_TO_IDLE,

        IDLE_TO_EXECUTING,

        EXECUTING,

        EXECUTING_TO_IDLE,

        IDLE_TO_LOADED,

        RECONFIGURING,

        ERROR

    };



在我们实例化omxcodec的时候该状态处于LOADED状态。

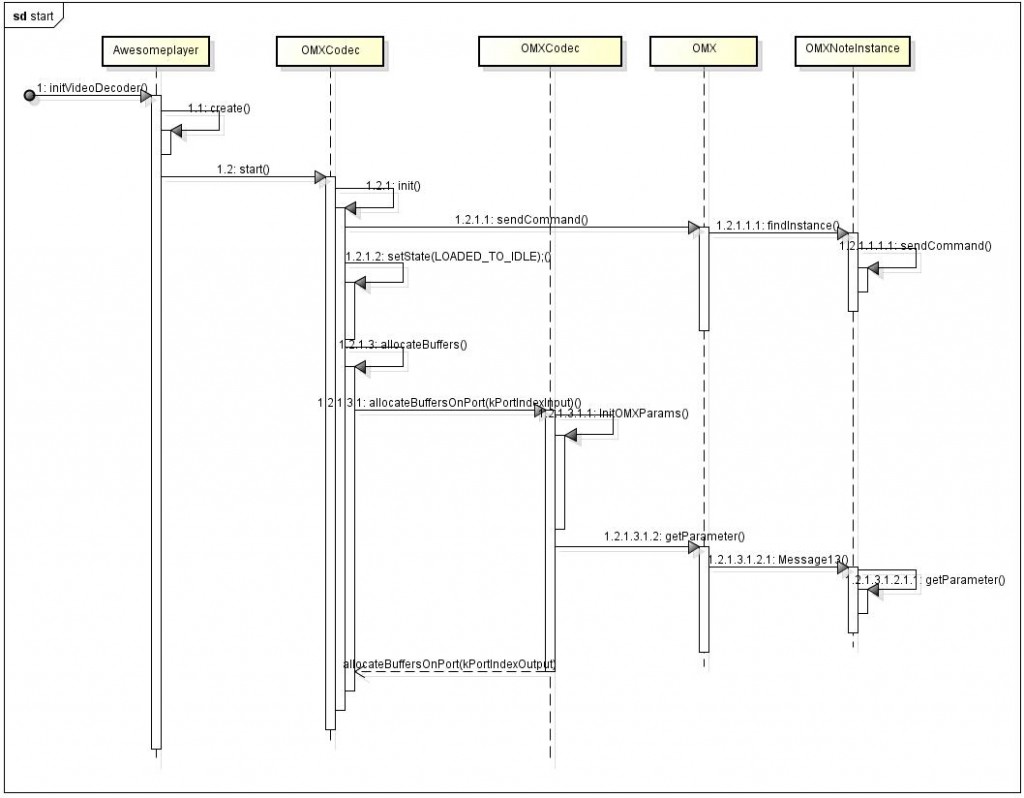

LOADER后应该就是LOADER_TO_IDLE,那什么时候进入该状态呢,就是我们下面讲的start方法:

status_t err = mVideoSource->start();



mVideoSource就是omxcodec,我们进入omxcodec.cpp探个究竟:

status_t OMXCodec::start(MetaData *meta) {

….

return init();

}

status_t OMXCodec::init() {

……..

        err = allocateBuffers();

        err = mOMX->sendCommand(mNode, OMX_CommandStateSet, OMX_StateIdle);

        setState(LOADED_TO_IDLE);

……………………

}



start原来做了三件事啊,

1:allocateBuffers给输入端放入缓存的数据,给输出端准备匹配的native window

status_t OMXCodec::allocateBuffers() {

    status_t err = allocateBuffersOnPort(kPortIndexInput);



    if (err != OK) {

        return err;

    }



    return allocateBuffersOnPort(kPortIndexOutput);

}

2:分配完后通知解码器器端进入idle状态,sendCommand的流程可以参考http://blog.csdn.net/tjy1985/article/details/7397752

emptyBuffer过程

3:本身也处于IDLE。

到此我们的initVideoDecoder就完成了,initAudioDecoder流程也差不多一致,这里就不介绍了,有兴趣的可以自己跟进去看看。

prepare的最后一步finishAsyncPrepare_l(),对外宣布prepare完成,并从timeeventqueue中移除该queueitem,mAsyncPrepareEvent=null。

费了很多的口舌和时间,我们终于完成了prepare的过程,各路信息通道都打开了,往下就是播放的过程了。



转载请注明出处:太妃糖出品

http://blog.csdn.net/tjy1985/article/details/7926133

  相关解决方案
