深入显出 - Android系统移植与平台开发(三)- 编译并运行Android4.0模拟器

热度:562   发布时间:2016-05-01 14:50:55.0
深入浅出 - Android系统移植与平台开发(三)- 编译并运行Android4.0模拟器

1.    编译Android模拟器

在Ubuntu下,我们可以在源码里编译出自己的模拟器及SDK等编译工具,当然这个和在windows里下载的看起来没有什么区别。

编译Android模拟器的步骤和编译Android系统很相似:

?  source build/envsetup.sh

?  lunch sdk-eng

?  make sdk

在每次执行make的时候,编译系统会自动的验证上次编译项和这次编译项,如果两次不一样,会删除所有的目标代码,其实现在./build/core/main.mk

71 # This allows us to force a clean build - includedafter the config.make

72 # environment setup is done, but before we generateany dependencies.  This

73 # file does the rm -rf inline so the deps which areall done below will

74 # be generated correctly

75 include $(BUILD_SYSTEM)/cleanbuild.mk

我们将第75行注释掉,这样就不会每次都自动删除上次编译的中间代码重新编译了。

编译完之后效果如下图所示:


sdk安装在了下面的目录里:

WORKING_DIRECTORY/out/host/linux-x86/sdk

在该目录下有一个压缩包,里面就是我们从eclipse里更新下载指定Target的sdk包。

如果你做过app开发都会知道,我们只有下载了不同版本的sdk之后才能创建不同版本的模拟器。当我们编译完sdk之后就可以创建并运行Android4.0的模拟器了。

$ cd WORKING_DIRECTORY/out/host/linux-x86/sdk/android-sdk_eng.linux_linux-x86/tools

首先,查看当前编译出来的sdk的id号,用于创建一个模拟器:

$ ./android list targets

Available Android targets:

----------

id: 1 or "android-14"

     Name:Android 4.0

     Type:Platform

     API level:14

     Revision: 2

     Skins:WXGA800, WQVGA400, WXGA720, HVGA, WVGA854, WQVGA432, WVGA800 (default), QVGA,WSVGA

ABIs : no ABIs.



创建一个模拟器

$ ./android create avd -n mydroid -t 1

注:-n 表示指定模拟器的名字, -t表示指定创建模拟的版本id

启动模拟器

$ ./emulator -avd mydroid &



由于模拟器要启动android系统,它要使用几个映像文件,分别是:kernel-qemu , system.img, userdata.img, ramdisk.img

?  kernel-qemu:内核映像文件,它是linux操作系统针对qemu模拟器编译的内核文件,里面安装有qemu的仿真硬件驱动,如果将来在开发板或手机上移植android,那么,第一步就是要先make出一个支持开发板或手机的kernel来。

?  system.img:是android系统的文件系统,里面包含了android系统的应用程序(apk),系统用到的各种库(jar, so, a)和资源,配置文件(etc目录下),系统命令(bin,usr/bin, xbin),该映像文件是由out/target/product/PRODUCT/system目录打包生成的,我们可以对这个目录里的东西进行定制化,比如,你要想让android系统默认为安装一个应用程序,那么可以将要安装的apk文件拷贝到out/target/product/PRODUCT/system/app目录下

?  userdata.img:用户数据映像,里面包含有程序安装信息,好比如是windows的C:/Program Files/目录

?  ramdisk.img:内存磁盘映像,这个文件对于没有做过Linux移植的人来说,不好理解,linux内核启动起来,要挂载一个文件系统作为自己的根文件系统,通常文件系统是存放在块设备上的,也就是硬盘或flash上的,里面含有Linux内核启动过程中依赖的一些程序和配置文件,前面所述的userdata.img和system.img映像,在linux系统启动起来后挂载到其data,system目录下。

我们可以通过下面的脚本run_emulator.sh,来指定Android模拟器来加载指定的映像文件:

#!/bin/bash

PWD_PATH=`pwd`

IMG_PATH=$PWD_PATH/out/target/product/generic

exportPATH=$PWD_PATH/out/host/linux-x86/sdk/android-sdk_eng.linux_linux-x86/tools:$PATH

exportANDROID_PRODUCT_OUT=$PWD_PATH/out/target/product/generic

export ANDROID_SWT=$PWD_PATH/out/host/linux-x86/framework

emulator-kernel$PWD_PATH/kernel/goldfish/arch/arm/boot/zImage

注:

ANDROID_PRODUCT_OUT:环境变量必须指定,emulator就是从该环境变量下查找所有的映像文件的

-kernel:指定内核映像

当然也可以分别指定每个映像文件,通过下面的命令:

$ emulator-kernel$PWD_PATH/kernel/goldfish/arch/arm/boot/zImage\

-image $IMG_PATH/system.img \

-data $IMG_PATH/userdata.img\

-ramdisk $IMG_PATH/ramdisk.img

注:

-system指定system.img

-data指定userdata.img

-ramdisk指定ramdisk.img

如果将来要运行adb shell连接模拟器的话,我们都要使用root权限,否则会出现:error:device not found的错误。

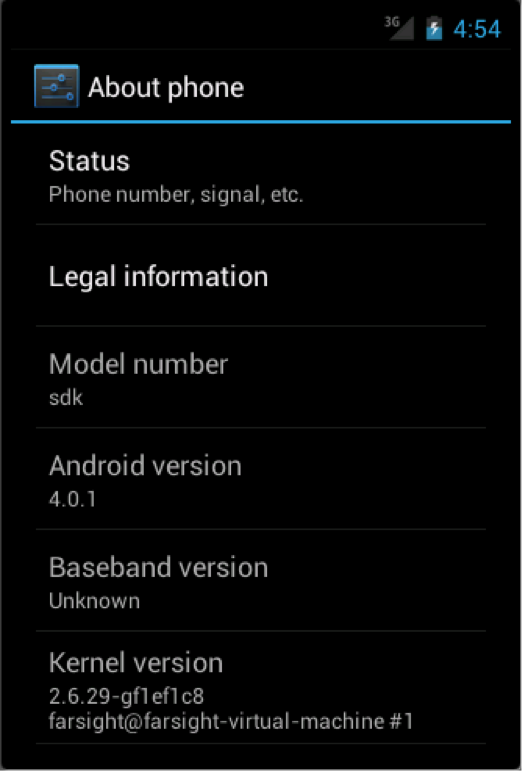

通过启动起来的Android系统->System Settings->About phone,可知使用的是我们自己编译的内核启动的。
