Android核心分析(15)-Android输入系统之输入途径详解

热度:7   发布时间:2016-05-01 14:35:10.0
Android核心分析(15)--------Android输入系统之输入路径详解

原文地址:http://blog.csdn.net/maxleng/article/details/5561401

?

Android用户事件输入路径

?

1 输入路径的一般原理

????? 按键,鼠标消息从收集到最终将发送到焦点窗口,要经历怎样的路径,是Android GWES设计方案中需要详细考虑的问题。按键,鼠标等用户消息消息的处理可分为不同的情况进行判定:

(1)用户输入根据系统状况是否应该派送。如在ScreenOff的情况下,在按键属于特殊按键的情况下等

(2)是否有拦截Listener

(3)对按键事件来讲,是否存在输入法

(4)是否是焦点终点

(5)是否为焦点切换按相关键

这些情况都是设计输入路径需要考虑的基本条件。

1.1一般的输入路径设计

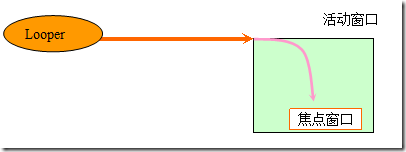

该输入路径实际上是指的按键消息(MSG_KEYDOWN,MSG_KEYUP, MSG_LongPress)的输入路径,即从活动主窗口到焦点窗口所经历的路程。

inputNormal

将信息输入路径分为两步:

Step 1)窗口管理器将信息发送到活动窗口

Step 2)活动窗口通过缺省处理函数将该消息一层层的传递到焦点。

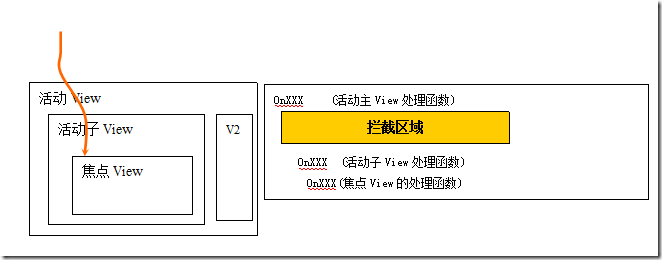

这样应用程序可以在活动View的处理函数中来预先处理用户输入信息,从而增强应用对用户信息的控制力。

inputxxx1

传递路径是通过View的缺省处理函数Onxxx来完成。通过ActiveView ->focus->focus->focus的链条关系,一级一级的将按键消息MSG_KEYDOWN,MSG_KEYUP, MSG_CHAR等传递到focus窗口。

inputxxx2

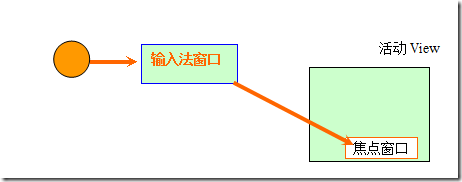

此时用户按键输入先发送到输入法窗口,经过输入法管理器处理,过滤后将输入法产生的结果放置到焦点View。

1.3输入系统整体流程

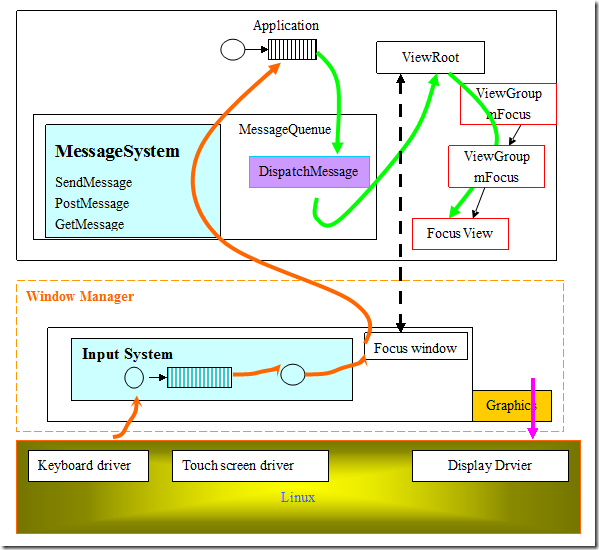

下面示意图是Android输入系统的数据流途径,通过WM的输入系统线程收集消息,分发到Focus Activity消息队列,然后通过消息系统派发。

InputSystemPATH

?

?

2 Android输入路径详细描述

?

? 2.1 第一步:用户数据收集及其初步判定

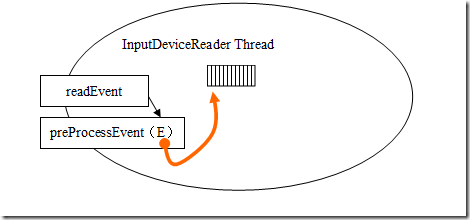

???? KeyInputQ在WindowMangerService中建立一个独立的线程InputDeviceReader,使用Native函数readEvent来读取Linux Driver的数据构建RawEvent,放入到KeyQ消息队列中。

inputDeviceReader

preProcessEvent()@[email protected][email protected]??载了preProcessEvent()@WindowManagerService.java。在该成员函数中进行如下动作:

(1) 根据PowerManager获取的Screen on,Screen off状态来判定用户输入的是否WakeUPScreen。

(2) 如果按键式应用程序切换按键,则切换应用程序。

(3) 根据WindowManagerPolicy觉得该用户输入是否投递。

2.2 第二步 消息分发第一层面

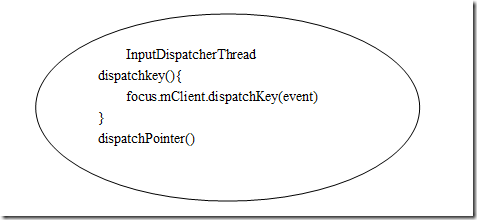

InputDispatcherThread从KeyQ中读取Events,找到Window Manager中的Focus Window,通过Focus Window记录的mClient接口,将Events专递到Client端。

inputDispatcherThread

如何将KeyEvent对象传到Client端:

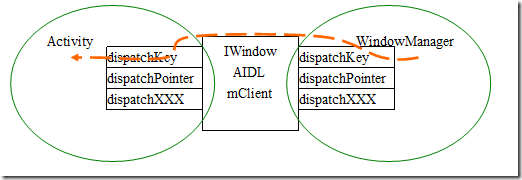

在前面的章节(窗口管理ViewRoot,Window Manager Proxy)我们已经知道:在客户端建立Window Manager Proxy后,添加窗口到Window Manager service时,带了一个跟客户ViewRoot相关的IWindow接口实例过去,记录在WindowState中的mClient成员变量中。通过IWindow这个AIDL接口实例,Service可以访问客户端的信息,IWindow是Service连接View桥梁。

IWindow

看看在Client ViewRootKeyEvent的分发过程

IWindow:dispatchKey(event)

dispatchKey(event)@[email protected]@ViewRoot.java

?????? ViewRoot.dispatchKey(event)@ViewRoot.java

???????????????????? message>

???????????????????? sendMessageAtTime(msg)@[email protected]

至此我们通过前面的Looper,Handler详解章节的分析结论,我们可以知道Key Message已经放入到应用程序的消息队列。

2.3第三步:应用消息队列分发

?? 消息的分发,在Looper,Handler详解章节我们分析了Looper.loop()在最后后面调用了handleMesage.

????????? …

?????????? ActivityThread.main()

??????????????? Looper.loop()

????????????????? ViewRoot$RootHandler().dispatch()

????????????????????? handleMessage

????????????????????????? ....

????? 注意到在分发的调用msg.target.dispatch(),而这个target在第二层将消息sendMessageAtTime到消息队列时填入了mag.target=this即为msg.target=ViewRoot实例。所有此时handleMessage就是ViewRoot重载的handleMessage函数。

[email protected]@ViewRoot.java

?????? deliverkeyEvent

??????????? 如果输入法存在,dispatchKey到输入法服务。

??????????? [email protected]

???? 在这里需要强调的是,输入法的KeyEvent的拦截并没有放入到Window Manager Service中,而是放入到了客户端的RootView中来处理。

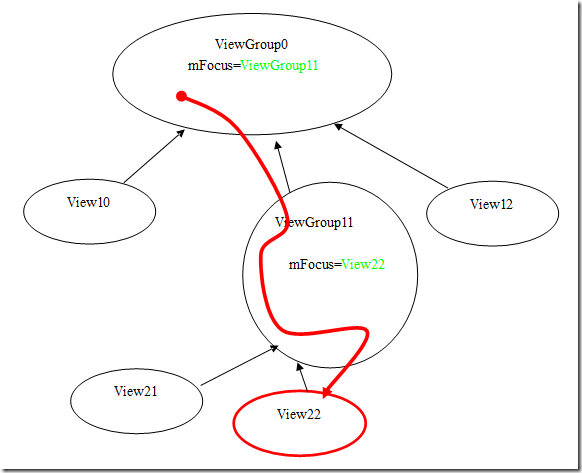

2.4第四步:向焦点进发,完成焦点路径的遍历。

focuspath1

分发函数调用栈

[email protected]

mView.dispatchKeyEvent:mView是与ViewRoot相对应的Top-Level View.如果mView是一个ViewGroup则分发消息到他的mFocus。

mView.dispatchKeyEvent @ViewGroup? ([email protected]

?????????????? Event.dispatch

??????????????????????? mFocus.dispatchKeyEevnet

??? 如果此时的mFocu还是一个ViewGroup,这回将事件专递到下一层的焦点,直到mFocus为一个View。通过这轮调用,就遍历了焦点Path,至此,用户事件传递完成一个段落。

2.5第五步 缺省处理

如果事件在上述Focus View没有处理掉,并且为方向键之类的焦点转换相关按键,则转移焦点到下一个View。

?
