深入显出 - Android系统移植与平台开发(五)- 定制手机模拟器ROM

热度:576   发布时间:2016-05-01 14:16:24.0
深入浅出 - Android系统移植与平台开发(五)- 定制手机模拟器ROM

一、 修改化定制Android4.0系统

Android系统启动时,先加载Linux内核,在Linuxframebuffer驱动里可以定制开机界面,Linux内核启动成功后,挂载根文件系统,启动Android系统,这个时候设备屏幕上开始出现滚动的Android动画,等全部的Android服务启动完毕之后,开始启动AndroidHOME界面,也就是桌面。

而在这个过程中,我们可以将开机界面和Android动画全部定制为自己需要的效果。

在整个开机过程中,屏幕上会出现三次内容:

?  Linux启动时画面,通常是个黄嘴的小企鹅

?  Android系统本地启动阶段画面,是“ANDROID”文字字样

?  Android系统显示系统启动阶段动画,是滚动的ANDROID动画

我们下面将三个过程中的屏幕内容都进行个性化设置。



1. 定制手机开机界面

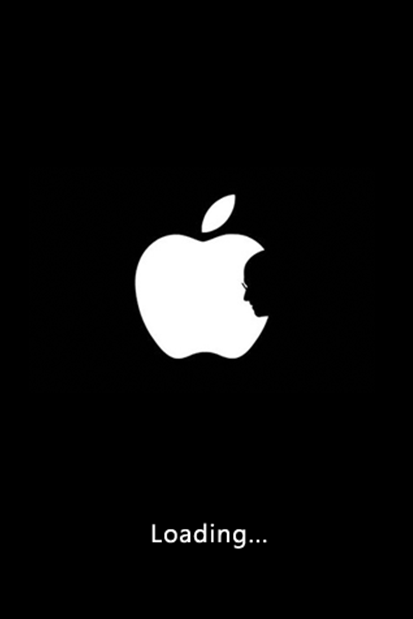

根据前面文章介绍,我们要在Linux的framebuffer驱动里修改一些代码,让屏幕上出现我们自己的一个开机图片,如下图所示效果。





Linux系统中,LCD显示设备的驱动都是基于framebuffer的,framebuffer我们可以看成是Android的显存,只要我们向该显存里写入数据,这些数据就可以显示在LCD上。

根据不同的LCD所支持的颜色可以分为:16位色,24位色,32位色。

学过初中物理都知道,色彩由三元色:红(R),绿(G),蓝(B)组成。

?  16位色:一个像素点由16bit表示,占两个字节,RGB组成分为:565555二种

?  24位色:一个像素点由24bit表示,占三个字节,RGB每个颜色由8位组成。

?  32位色:一个像素点由32bit表示,占四个字节,除了RGB每个颜色8位外,还有8位的Alpha的透明度,共组成32位。

很明显,位数越高,可显示的色彩越丰富,相同像素的LCD占用的显存越大,现在手机和平板基本上都使用32位色的LCD

Android模拟器里使用16565格式显示驱动。



既然如此,那么出现在framebuffer里的应该是16位的具体颜色值,我们从怎么知道一个图片的RGB的值呢?

还好,我们使用一款叫Image2Lcd的软件,可以将一个指定的bmp位图格式图片转换成指定的RGB格式数据的数组中。

如下图所示:



选择好图片,设置好宽度和高度及颜色位数,保存成一个头文件mylogo.h,打开里面内容如下:

const unsigned char bmp[307200] = { /* 0X00,0X10,0X40,0X01,0XE0,0X01,0X01,0X1B, */

0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,0X00,

};

那么我们可以直接将这个头文件拷贝到内核目录中,包含到驱动里,然后直接通过bmp数组名访问图片内容。

?  修改goldfishfb驱动文件:

drivers/video/goldfishfb.c

在里面添加一个绘制Logo图片函数draw_logo,如下所示:

191 // MichaelTang add for bootlogo

192 #include "mylogo.h"

193 static intdraw_logo(structgoldfish_fb *fb)

194 {

195         int height = fb->fb.var.yres;

196         int width = fb->fb.var.xres;

197

198         printk("---------> h = %d, w = %d\n", height, width);

199         memcpy(fb->fb.screen_base, bmp, height*width*2);

200         return 0;

201 }

?  在goldfish_fb_probe函数里调用我们刚才添加的draw_logo函数:

204 static intgoldfish_fb_probe(structplatform_device *pdev)

{

         …

312         // MichaelTang add for bootlogo

313         draw_logo(fb);

         ...

}



重新编译goldfish内核,然后将模拟器的内核指定为新编译的内核,启动后效果如下图所示:



当然,这儿的实验只是在Android的模拟器上实现的,如果在真实设备上,其步骤和上述一样,只不过驱动文件可能不一样,修改的位置不太一样,其原理是一样的。不过最后苹果和三星专利大战再次敲响,希望苹果有一天别来找我,否则,卖肾都赔不起,现在肾也不值钱了。



2.定制Android启动字样

Linux启动完毕之后,开始挂载根文件系统ramdisk.img,通过命令行指定Linux运行Linux系统里的第一个用户进程init

 init程序由system/core/init/目录下的源码编译而成,其入口文件为:init.cconsole_init_action函数就是用来打开console终端,然后在屏幕上打印“A N D R O I D”字样的,如果想修改这个值,则直接将其内容修改了,重新编译init程序,然后重新生成system.img即可,不过,一般是将其内容注释掉。

538 static intconsole_init_action(intnargs, char **args)

539 {

         …

548     fd = open(console_name, O_RDWR);

549     if (fd>= 0)

550         have_console = 1;

551     close(fd);

552

553     if( load_565rle_image(INIT_IMAGE_FILE) ) {

554         fd = open("/dev/tty0", O_WRONLY);

555         if (fd>= 0) {

556             const char *msg;

557                 msg = "\n"

558             "\n"

559             "\n"

560             "\n"

561             "\n"

562             "\n"

563             "\n"  // console is 40 cols x 30 lines

564             "\n"

565             "\n"

566             "\n"

567             "\n"

568             "\n"

569             "\n"

570             "\n"

571             "             A N D R O I D ";

572             write(fd, msg, strlen(msg));

573             close(fd);

574         }

575     }

576     return 0;

577 }

修改完之后,操作步骤如下:

$ souece build/envsetup.sh

$ mmm system/core/init

$ makesnod

重新启动模拟器,可以发现ANDROID字样发生了相应的改变。



3. 定制Android动画

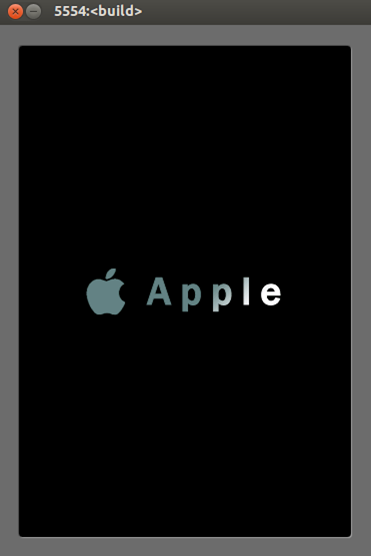

Android系统过程中会滚动Android字样的一个动画,我们可以根据自己的需要,定制这个开机动画,如下图所示:



Android的开机动画是由Linux本地程序bootanimation控制实现的,其代码在:frameworks/base/cmds/bootanimation/,通过分析源码可知,修改Android开机动画有两种方式:

?  替换frameworks/base/core/res/assets/images/目录下的两个图片文件:android-logo-mask.pngandroid-logo-shine.pngandroid-logo-mask.png是镂空蒙板png图片,android-logo-shine.png是镂空蒙板后面的闪光png图片

?  /data/local//system/media/目录创建bootanimation.zip文件



bootanimation.zip文件打包前的结构为:

desc.txt             动画属性描述文件

part0/                          第一阶段动画图片的目录(动画是由一帧帧图片组成的)

part1/                          第二阶段动画图片的目录

bootanimation.zip文件是直接由这几个文件打包的,打包的格式是ZIP,并且要指定用压缩打包方式(就是在打包时的压缩方式选择为存储)。



desc.txt文件的格式为:

480 250 15

p 1 0 part0

p 0 10 part1

其中各个参数的意义为:

480

250

15



图片的宽

图片的高

每秒显示帧数



p

1

0

part0

标识符

循环的次数

阶段切换间隔时间

对应图片目录

p

0

10

part1

标识符

循环的次数

阶段切换间隔时间

对应图片目录

注:

标识符:p 是必须的。

循环次数:指该目录中图片循环显示的次数,0表示本阶段无限循环。

每秒显示帧数:就是每秒显示的图片数量,决定每张图片显示的时间。

阶段切换间隔时间:指的是该阶段结束后间隔多长时间显示下一阶段的图片,其单位是每张图片显示的时间。

对应图片目录:就是该阶段动画的系列图片,以图片文件目录的顺序显示动画,而且图片的格式必须要为PNG
