Android系统中的播音（Broadcast）机制简要介绍和学习计划

?在Android系统中，广播（Broadcast）是在组件之间传播数据（Intent）的一种机制；这些组件甚至是可以位于不同的进程中，这样它就像Binder机制一样，起到进程间通信的作用；本文通过一个简单的例子来学习Android系统的广播机制，为后续分析广播机制的源代码作准备。

?? ? ? ?在Android系统中，为什么需要广播机制呢？广播机制，本质上它就是一种组件间的通信方式，如果是两个组件位于不同的进程当中，那么可以用Binder机制来实现，如果两个组件是在同一个进程中，那么它们之间可以用来通信的方式就更多了，这样看来，广播机制似乎是多余的。然而，广播机制却是不可替代的，它和Binder机制不一样的地方在于，广播的发送者和接收者事先是不需要知道对方的存在的，这样带来的好处便是，系统的各个组件可以松耦合地组织在一起，这样系统就具有高度的可扩展性，容易与其它系统进行集成。

?? ? ? ?在软件工程中，是非常强调模块之间的高内聚低耦合性的，不然的话，随着系统越来越庞大，就会面临着越来越难维护的风险，最后导致整个项目的失败。Android应用程序的组织方式，可以说是把这种高内聚低耦合性的思想贯彻得非常透彻，在任何一个Activity中，都可以使用一个简单的Intent，通过startActivity或者startService，就可以把另外一个Activity或者Service启动起来为它服务，而且它根本上不依赖这个Activity或者Service的实现，只需要知道它的字符串形式的名字即可，而广播机制更绝，它连接收者的名字都不需要知道。

?? ? ? ?不过话又说回来，广播机制在Android系统中，也不算是什么创新的东西。如果读者了解J2EE或者COM，就会知道，在J2EE中，提供了消息驱动Bean（Message-Driven Bean），用来实现应用程序各个组件之间的消息传递；而在COM中，提供了连接点（Connection Point）的概念，也是用来在应用程序各个组间间进行消息传递。无论是J2EE中的消息驱动Bean，还是COM中的连接点，或者Android系统的广播机制，它们的实现机理都是消息发布/订阅模式的事件驱动模型，消息的生产者发布事件，而使用者订阅感兴趣的事件。

?? ? ? ?废话说了一大堆，现在开始进入主题了，和前面的文章一样，我们通过具体的例子来介绍Android系统的广播机制。在这个例子中，有一个Service，它在另外一个线程中实现了一个计数器服务，每隔一秒钟就自动加1，然后将结果不断地反馈给应用程序中的界面线程，而界面线程中的Activity在得到这个反馈后，就会把结果显示在界面上。为什么要把计数器服务放在另外一个线程中进行呢？我们可以把这个计数器服务想象成是一个耗时的计算型逻辑，如果放在界面线程中去实现，那么势必就会导致应用程序不能响应界面事件，最后导致应用程序产生ANR（Application Not Responding）问题。计数器线程为了把加1后的数字源源不断地反馈给界面线程，这时候就可以考虑使用广播机制了。

?? ? ? ?首先在Android源代码工程中创建一个Android应用程序工程，名字就称为Broadcast吧。关于如何获得Android源代码工程，请参考在Ubuntu上下载、编译和安装Android最新源代码一文；关于如何在Android源代码工程中创建应用程序工程，请参考在Ubuntu上为Android系统内置Java应用程序测试Application Frameworks层的硬件服务一文。这个应用程序工程定义了一个名为shy.luo.broadcast的package，这个例子的源代码主要就是实现在这里了。下面，将会逐一介绍这个package里面的文件。?

?? ? ? ?首先，我们在src/shy/luo/broadcast/ICounterService.java文件中定义计数器的服务接口：

?

package shy.luo.broadcast;public interface ICounterService {        public void startCounter(int initVal);        public void stopCounter();}

?? ? ? 这个接口很简单，它只有两个成员函数，分别用来启动和停止计数器；启动计数时，还可以指定计数器的初始值。

?

?? ? ? 接着，我们来看一个应用程序的默认Activity的实现，在src/shy/luo/broadcast/MainActivity.java文件中：

?

package shy.luo.broadcast;import android.app.Activity;import android.content.BroadcastReceiver;import android.content.ComponentName;import android.content.Context;import android.content.Intent;import android.content.IntentFilter;import android.content.ServiceConnection;import android.os.Bundle;import android.os.IBinder;import android.util.Log;import android.view.View;import android.view.View.OnClickListener;import android.widget.Button;import android.widget.TextView;public class MainActivity extends Activity implements OnClickListener {	private final static String LOG_TAG = "shy.luo.broadcast.MainActivity";	   	private Button startButton = null;	private Button stopButton = null;	private TextView counterText = null;		private ICounterService counterService = null;	        @Override        public void onCreate(Bundle savedInstanceState) {            super.onCreate(savedInstanceState);            setContentView(R.layout.main);                    startButton = (Button)findViewById(R.id.button_start);            stopButton = (Button)findViewById(R.id.button_stop);            counterText = (TextView)findViewById(R.id.textview_counter);                    startButton.setOnClickListener(this);            stopButton.setOnClickListener(this);                    startButton.setEnabled(true);            stopButton.setEnabled(false);                    Intent bindIntent = new Intent(MainActivity.this, CounterService.class);            bindService(bindIntent, serviceConnection, Context.BIND_AUTO_CREATE);                    Log.i(LOG_TAG, "Main Activity Created.");        }            @Override         public void onResume() {    	    super.onResume();    	    	    IntentFilter counterActionFilter = new IntentFilter(CounterService.BROADCAST_COUNTER_ACTION);	    registerReceiver(counterActionReceiver, counterActionFilter);        }            @Override        public void onPause() {    	    super.onPause();    	    unregisterReceiver(counterActionReceiver);        }            @Override        public void onDestroy() {    	    super.onDestroy();    	    unbindService(serviceConnection);        }            @Override        public void onClick(View v) {    	    if(v.equals(startButton)) {    		if(counterService != null) {    			counterService.startCounter(0);    				    		startButton.setEnabled(false);	                stopButton.setEnabled(true);    		}    	    } else if(v.equals(stopButton)) {    		if(counterService != null) {    			counterService.stopCounter();    			    			startButton.setEnabled(true);    			stopButton.setEnabled(false);    		}    	    }        }            private BroadcastReceiver counterActionReceiver = new BroadcastReceiver(){		public void onReceive(Context context, Intent intent) {			int counter = intent.getIntExtra(CounterService.COUNTER_VALUE, 0);			String text = String.valueOf(counter);			counterText.setText(text);						Log.i(LOG_TAG, "Receive counter event");		}	};		private ServiceConnection serviceConnection = new ServiceConnection() {    	    public void onServiceConnected(ComponentName className, IBinder service) {    		counterService = ((CounterService.CounterBinder)service).getService();    		    		Log.i(LOG_TAG, "Counter Service Connected");    	    }     	    public void onServiceDisconnected(ComponentName className) {    		counterService = null;    		Log.i(LOG_TAG, "Counter Service Disconnected");    	    }        };}

?? ? ? ?MainActivity的实现也很简单，它在创建（onCreate）的时候，会调用bindService函数来把计数器服务（CounterService）启动起来，它的第二个参数serviceConnection是一个ServiceConnection实例。计数器服务启动起来后，系统会调用这个实例的onServiceConnected函数将一个Binder对象传回来，通过调用这个Binder对象的getService函数，就可以获得计数器服务接口。这里，把这个计数器服务接口保存在MainActivity的counterService成员变量中。同样，当我们调用unbindService停止计数器服务时，系统会调用这个实例的onServiceDisconnected函数告诉MainActivity，它与计数器服务的连接断开了。

?? ? ? ?注意，这里通过调用bindService函数来启动Service时，这个Service与启动它的Activity是位于同一个进程中，它不像我们在前面一篇文章Android系统在新进程中启动自定义服务过程（startService）的原理分析中所描述那样在新的进程中启动服务，后面我们再写一篇文章来分析bindService启动服务的过程。

?

?? ? ? ?在MainActivity的onResume函数中，通过调用registerReceiver函数注册了一个广播接收器counterActionReceiver，它是一个BroadcastReceiver实例，并且指定了这个广播接收器只对CounterService.BROADCAST_COUNTER_ACTION类型的广播感兴趣。当CounterService发出一个CounterService.BROADCAST_COUNTER_ACTION类型的广播时，系统就会把这个广播发送到counterActionReceiver实例的onReceiver函数中去。在onReceive函数中，从参数intent中取出计数器当前的值，显示在界面上。

?? ? ? MainActivity界面上有两个按钮，分别是Start Counter和Stop Counter按钮，点击前者开始计数，而点击后者则停止计数。

?? ? ? 计数器服务CounterService实现在src/shy/luo/broadcast/CounterService.java文件中：

?

package shy.luo.broadcast;import android.app.Service;import android.content.Intent;import android.os.AsyncTask;import android.os.Binder;import android.os.IBinder;import android.util.Log;public class CounterService extends Service implements ICounterService {	private final static String LOG_TAG = "shy.luo.broadcast.CounterService";		public final static String BROADCAST_COUNTER_ACTION = "shy.luo.broadcast.COUNTER_ACTION";	public final static String COUNTER_VALUE = "shy.luo.broadcast.counter.value";		private boolean stop = false;		private final IBinder binder = new CounterBinder();		public class CounterBinder extends Binder {		public CounterService getService() {			return CounterService.this;		}	}		@Override        public IBinder onBind(Intent intent) {                return binder;        }		@Override	public void onCreate() {		super.onCreate();				Log.i(LOG_TAG, "Counter Service Created.");	}		@Override        public void onDestroy() {    	        Log.i(LOG_TAG, "Counter Service Destroyed.");        }		public void startCounter(int initVal) {    	        AsyncTask<Integer, Integer, Integer> task = new AsyncTask<Integer, Integer, Integer>() {				@Override			protected Integer doInBackground(Integer... vals) {				Integer initCounter = vals[0];								stop = false;				while(!stop) {					publishProgress(initCounter);										try {						Thread.sleep(1000);					} catch (InterruptedException e) {						e.printStackTrace();					}										initCounter++;				}								return initCounter;			}						@Override 			protected void onProgressUpdate(Integer... values) {				super.onProgressUpdate(values);								int counter = values[0];								Intent intent = new Intent(BROADCAST_COUNTER_ACTION);				intent.putExtra(COUNTER_VALUE, counter);								sendBroadcast(intent);			}						@Override			protected void onPostExecute(Integer val) {				int counter = val;								Intent intent = new Intent(BROADCAST_COUNTER_ACTION);				intent.putExtra(COUNTER_VALUE, counter);								sendBroadcast(intent);			}		    	        };			    	        task.execute(0);	        }	public void stopCounter() {		stop = true;	}}

?? ? ? ?这个计数器服务实现了ICounterService接口。当这个服务被binderService函数启动时，系统会调用它的onBind函数，这个函数返回一个Binder对象给系统。上面我们说到，当MainActivity调用bindService函数来启动计数器服务器时，系统会调用MainActivity的ServiceConnection实例serviceConnection的onServiceConnected函数通知MainActivity，这个服务已经连接上了，并且会通过这个函数传进来一个Binder远程对象，这个Binder远程对象就是来源于这里的onBind的返回值了。

?? ? ? ?函数onBind返回的Binder对象是一个自定义的CounterBinder实例，它实现了一个getService成员函数。当系统通知MainActivity，计数器服务已经启动起来并且连接成功后，并且将这个Binder对象传给MainActivity时，MainActivity就会把这个Binder对象强制转换为CounterBinder实例，然后调用它的getService函数获得服务接口。这样，MainActivity就通过这个Binder对象和CounterService关联起来了。

?

?? ? ? ?当MainActivity调用计数器服务接口的startCounter函数时，计数器服务并不是直接进入计数状态，而是通过使用异步任务（AsyncTask）在后台线程中进行计数。这里为什么要使用异步任务来在后台线程中进行计数呢？前面我们说过，这个计数过程是一个耗时的计算型逻辑，不能把它放在界面线程中进行，因为这里的CounterService启动时，并没有在新的进程中启动，它与MainActivity一样，运行在应用程序的界面线程中，因此，这里需要使用异步任务在在后台线程中进行计数。

?? ? ? ?异步任务AsyncTask的具体用法可以参考官方文档http://developer.android.com/reference/android/os/AsyncTask.html。它的大概用法是，当我们调用异步任务实例的execute（task.execute）方法时，当前调用线程就返回了，系统启动一个后台线程来执行这个异步任务实例的doInBackground函数，这个函数就是我们用来执行耗时计算的地方了，它会进入到一个循环中，每隔1秒钟就把计数器加1，然后进入休眠（Thread.sleep），醒过来，再重新这个计算过程。在计算的过程中，可以通过调用publishProgress函数来通知调用者当前计算的进度，好让调用者来更新界面，调用publishProgress函数的效果最终就是直入到这个异步任务实例的onProgressUpdate函数中，这里就可以把这个进度值以广播的形式（sendBroadcast）发送出去了，这里的进度值就定义为当前计数服务的计数值。

?? ? ? ?当MainActivity调用计数器服务接口的stopCounter函数时，会告诉函数doInBackground停止执行计数（stop = true），于是，函数doInBackground就退出计数循环，然后将最终计数结果返回了，返回的结果最后进入到onPostExecute函数中，这个函数同样通过广播的形式（sendBroadcast）把这个计数结果广播出去。

?? ? ? ?计算器服务就介绍到这里了，下面我们看看应用程序的配置文件AndroidManifest.xml：

?

<?xml version="1.0" encoding="utf-8"?><manifest xmlns:android="http://schemas.android.com/apk/res/android"      package="shy.luo.broadcast"      android:versionCode="1"      android:versionName="1.0">    <application android:icon="@drawable/icon" android:label="@string/app_name">        <activity android:name=".MainActivity"                  android:label="@string/app_name">            <intent-filter>                <action android:name="android.intent.action.MAIN" />                <category android:name="android.intent.category.LAUNCHER" />            </intent-filter>        </activity>	<service android:name=".CounterService"		 android:enabled="true">	</service>    </application></manifest>

?? ? ? ?这个配置文件很简单，只是告诉系统，它有一个Activity和一个Service。

?

?? ? ? ?再来看MainActivity的界面文件，它定义在res/layout/main.xml文件中：

?

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:orientation="vertical"    android:layout_width="fill_parent"    android:layout_height="fill_parent"     android:gravity="center">    <LinearLayout    	android:layout_width="fill_parent"    	android:layout_height="wrap_content"    	android:layout_marginBottom="10px"    	android:orientation="horizontal"     	android:gravity="center">	    <TextView  	   	android:layout_width="wrap_content" 	    	android:layout_height="wrap_content" 	    	android:layout_marginRight="4px"	    	android:gravity="center"	    	android:text="@string/counter">	    </TextView>	    <TextView  	    	android:id="@+id/textview_counter"	   	android:layout_width="wrap_content" 	    	android:layout_height="wrap_content" 	    	android:gravity="center"	    	android:text="0">	    </TextView>    </LinearLayout>    <LinearLayout    	android:layout_width="fill_parent"    	android:layout_height="wrap_content"    	android:orientation="horizontal"     	android:gravity="center">	    <Button 	    	android:id="@+id/button_start"	    	android:layout_width="wrap_content"	    	android:layout_height="wrap_content"	    	android:gravity="center"	    	android:text="@string/start">	    </Button>	    <Button 	    	android:id="@+id/button_stop"	    	android:layout_width="wrap_content"	    	android:layout_height="wrap_content"	    	android:gravity="center"	    	android:text="@string/stop" >	    </Button>     </LinearLayout>  </LinearLayout>

?? ? ? ?这个界面配置文件也很简单，等一下我们在模拟器把这个应用程序启动起来后，就可以看到它的截图了。

?

?? ? ? ?应用程序用到的字符串资源文件位于res/values/strings.xml文件中：

<?xml version="1.0" encoding="utf-8"?><resources>    <string name="app_name">Broadcast</string>    <string name="counter">Counter: </string>    <string name="start">Start Counter</string>    <string name="stop">Stop Counter</string></resources>

?? ? ? ??最后，我们还要在工程目录下放置一个编译脚本文件Android.mk：

?

?

LOCAL_PATH:= $(call my-dir)      include $(CLEAR_VARS)            LOCAL_MODULE_TAGS := optional            LOCAL_SRC_FILES := $(call all-subdir-java-files)            LOCAL_PACKAGE_NAME := Broadcast            include $(BUILD_PACKAGE)

?? ? ? ? ?接下来就要编译了。有关如何单独编译Android源代码工程的模块，以及如何打包system.img，请参考如何单独编译Android源代码中的模块一文。
?? ? ? ? ?执行以下命令进行编译和打包：

[email protected]:~/Android$ mmm packages/experimental/Broadcast        [email protected]:~/Android$ make snod

?? ? ? ??这样，打包好的Android系统镜像文件system.img就包含我们前面创建的Broadcast应用程序了。
?? ? ? ? 再接下来，就是运行模拟器来运行我们的例子了。关于如何在Android源代码工程中运行模拟器，请参考在Ubuntu上下载、编译和安装Android最新源代码一文。
?? ? ? ? 执行以下命令启动模拟器：

[email protected]:~/Android$ emulator

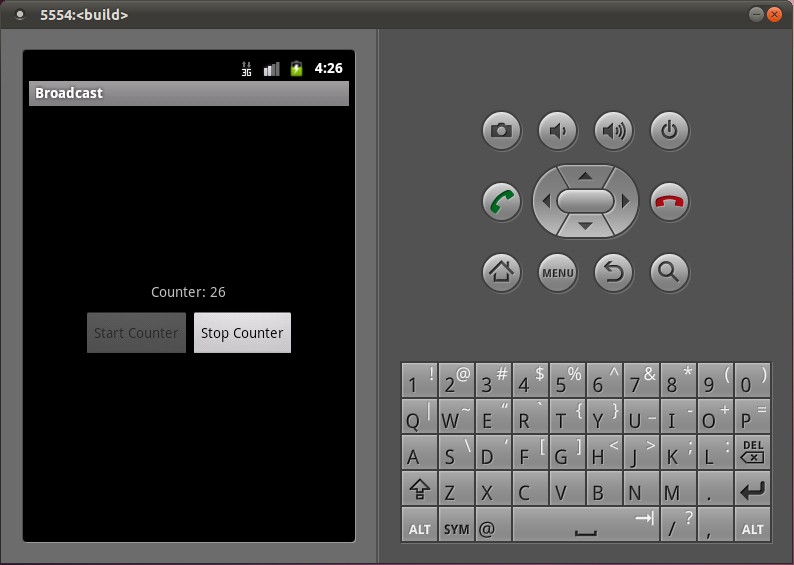

?? ? ? ?模拟器启动起，就可以App Launcher中找到Broadcast应用程序图标，接着把它启动起来，然后点击界面上的Start Counter按钮，就可以把计数器服务启动起来了，计数器服务又通过广播把计数值反馈给MainActivity，于是，我们就会在MainActivity界面看到计数器的值不断地增加了：

?

?? ? ? ?这样，使用广播的例子就介绍完了。回顾一下，使用广播的两个步骤：

?? ? ? ?1. 广播的接收者需要通过调用registerReceiver函数告诉系统，它对什么样的广播有兴趣，即指定IntentFilter，并且向系统注册广播接收器，即指定BroadcastReceiver：

?

IntentFilter counterActionFilter = new IntentFilter(CounterService.BROADCAST_COUNTER_ACTION);registerReceiver(counterActionReceiver, counterActionFilter);

?? ? ? ?这里，指定感兴趣的广播就是CounterService.BROADCAST_COUNTER_ACTION了，而指定的广播接收器就是counterActonReceiver，它是一个BroadcastReceiver类型的实例。

?

?? ? ? ?2. 广播的发送者通过调用sendBroadcast函数来发送一个指定的广播，并且可以指定广播的相关参数：

?

Intent intent = new Intent(BROADCAST_COUNTER_ACTION);intent.putExtra(COUNTER_VALUE, counter);sendBroadcast(intent)

?? ? ? ?这里，指定的广播为CounterService.BROADCAST_COUNTER_ACTION，并且附带的带参数当前的计数器值counter。调用了sendBroadcast函数之后，所有注册了CounterService.BROADCAST_COUNTER_ACTION广播的接收者便可以收到这个广播了。

?

?? ? ? ?在第1步中，广播的接收者把广播接收器注册到ActivityManagerService中；在第2步中，广播的发送者同样是把广播发送到ActivityManagerService中，由ActivityManagerService去查找注册了这个广播的接收者，然后把广播分发给它们。

?? ? ? ?在第2步的分发的过程，其实就是把这个广播转换成一个消息，然后放入到接收器所在的线程消息队列中去，最后就可以在消息循环中调用接收器的onReceive函数了。这里有一个要非常注意的地方是，由于ActivityManagerService把这个广播放进接收器所在的线程消息队列后，就返回了，它不关心这个消息什么时候会被处理，因此，对广播的处理是异步的，即调用sendBroadcast时，这个函数不会等待这个广播被处理完后才返回。

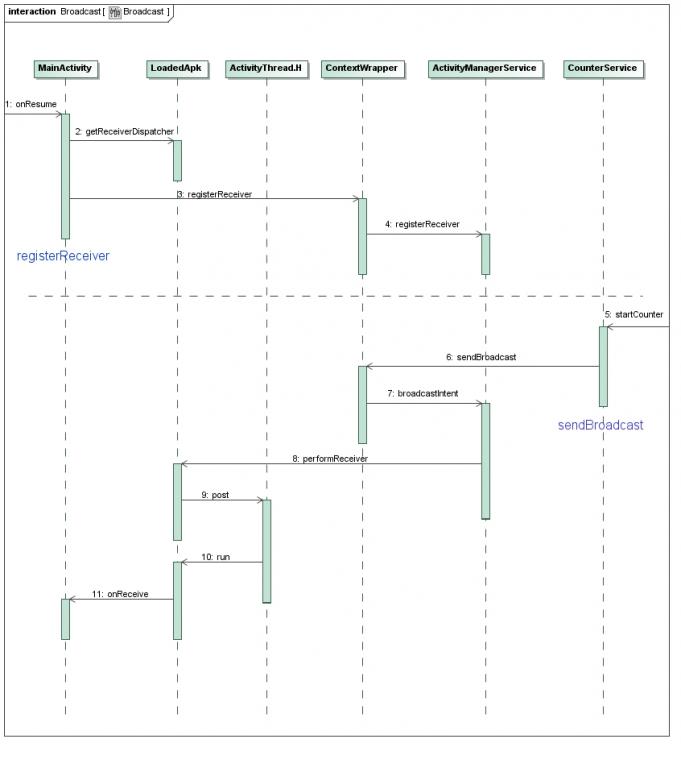

?? ? ? ?下面，我们以一个序列图来总结一下，广播的注册和发送的过程：

?? ? ? ?虚线上面Step 1到Step 4步是注册广播接收器的过程，其中Step 2通过LoadedApk.getReceiverDispatcher在LoadedApk内部创建了一个IIntentReceiver接口，并且传递给ActivityManagerService；虚线下面的Step 5到Step 11是发送广播的过程，在Step 8中，ActivityManagerService利用上面得到的IIntentReceiver远程接口，调用LoadedApk.performReceiver接口，LoadedApk.performReceiver接口通过ActivityThread.H接口的post函数将这个广播消息放入到ActivityThread的消息队列中去，最后这个消息在LoadedApk的Args.run函数中处理，LoadedApk.Args.run函数接着调用MainActivity.BroadcastReceiver的onReceive函数来最终处理这个广播。

?
