Android——Bitmap和Canvas

位图是我们开发中最常用的资源，毕竟一个漂亮的界面对用户是最有吸引力的。

1. 从资源中获取位图

可以使用BitmapDrawable或者BitmapFactory来获取资源中的位图。

当然，首先需要获取资源：

??????? Resources res=getResources();

使用BitmapDrawable获取位图

使用BitmapDrawable (InputStream is)构造一个BitmapDrawable；
使用BitmapDrawable类的getBitmap()获取得到位图；

// 读取InputStream并得到位图InputStream is=res.openRawResource(R.drawable.pic180);BitmapDrawable bmpDraw=new BitmapDrawable(is);Bitmap bmp=bmpDraw.getBitmap();

或者采用下面的方式：

BitmapDrawable bmpDraw=(BitmapDrawable)res.getDrawable(R.drawable.pic180);Bitmap bmp=bmpDraw.getBitmap();

使用BitmapFactory获取位图

（Creates Bitmap objects from various sources, including files, streams, and byte-arrays.）

使用BitmapFactory类decodeStream(InputStream is)解码位图资源，获取位图。

?????Bitmap bmp=BitmapFactory.decodeResource(res, R.drawable.pic180);

BitmapFactory的所有函数都是static，这个辅助类可以通过资源ID、路径、文件、数据流等方式来获取位图。

以上方法在编程的时候可以自由选择，在Android SDK中说明可以支持的图片格式如下：png (preferred), jpg (acceptable), gif (discouraged)，和bmp（Android SDK Support Media Format）。

2. 获取位图的信息

要获取位图信息，比如位图大小、像素、density、透明度、颜色格式等，获取得到Bitmap就迎刃而解了，这些信息在Bitmap的手册中，这里只是辅助说明以下2点：

在Bitmap中对RGB颜色格式使用Bitmap.Config定义，仅包括ALPHA_8、ARGB_4444、ARGB_8888、RGB_565，缺少了一些其他的，比如说RGB_555，在开发中可能需要注意这个小问题；
Bitmap还提供了compress()接口来压缩图片，不过AndroidSAK只支持PNG、JPG格式的压缩；其他格式的需要Android开发人员自己补充了。

3. 显示位图

显示位图可以使用核心类Canvas，通过Canvas类的drawBirmap()显示位图，或者借助于BitmapDrawable来将Bitmap绘制到Canvas。当然，也可以通过BitmapDrawable将位图显示到View中。

转换为BitmapDrawable对象显示位图

????????// 获取位图
??????? Bitmap bmp=BitmapFactory.decodeResource(res, R.drawable.pic180);
????????// 转换为BitmapDrawable对象
??????? BitmapDrawable bmpDraw=new?BitmapDrawable(bmp);
????????// 显示位图
??????? ImageView iv2 = (ImageView)findViewById(R.id.ImageView02);
?????? iv2.setImageDrawable(bmpDraw);

使用Canvas类显示位图

这儿采用一个继承自View的子类Panel，在子类的OnDraw中显示

public class MainActivity extends Activity {    /** Called when the activity is first created. */    @Override    public void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(new Panel(this));    }        class Panel extends View{     	          public Panel(Context context) {              super(context);         }              public void onDraw(Canvas canvas){              Bitmap bmp = BitmapFactory.decodeResource(getResources(), R.drawable.pic180);              canvas.drawColor(Color.BLACK);              canvas.drawBitmap(bmp, 10, 10, null);          }      } }

4. 位图缩放

（1）将一个位图按照需求重画一遍，画后的位图就是我们需要的了，与位图的显示几乎一样：drawBitmap(Bitmap?bitmap,?Rect?src,?Rect?dst,?Paint?paint)。

（2）在原有位图的基础上，缩放原位图，创建一个新的位图：CreateBitmap(Bitmap source, int x, int y, int width, int height, Matrix m, boolean filter)

（3）借助Canvas的scale(float sx, float sy) （Preconcat the current matrix with the specified scale.），不过要注意此时整个画布都缩放了。

（4）借助Matrix：

            Bitmap bmp = BitmapFactory.decodeResource(getResources(), R.drawable.pic180);              Matrix matrix=new Matrix();            matrix.postScale(0.2f, 0.2f);            Bitmap dstbmp=Bitmap.createBitmap(bmp,0,0,bmp.getWidth(),            bmp.getHeight(),matrix,true);            canvas.drawColor(Color.BLACK);              canvas.drawBitmap(dstbmp, 10, 10, null);

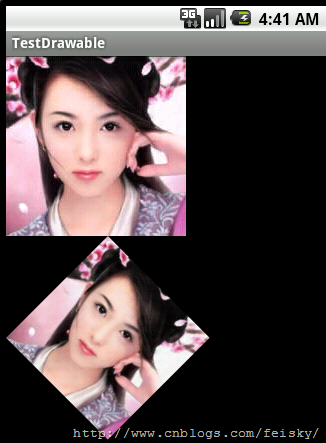

5. 位图旋转

同样，位图的旋转也可以借助Matrix或者Canvas来实现。

            Bitmap bmp = BitmapFactory.decodeResource(getResources(), R.drawable.pic180);              Matrix matrix=new Matrix();            matrix.postScale(0.8f, 0.8f);            matrix.postRotate(45);            Bitmap dstbmp=Bitmap.createBitmap(bmp,0,0,bmp.getWidth(),            bmp.getHeight(),matrix,true);            canvas.drawColor(Color.BLACK);             canvas.drawBitmap(dstbmp, 10, 10, null);

6.图片水印的生成方法

生成水印的过程。其实分为三个环节：第一，载入原始图片；第二，载入水印图片；第三，保存新的图片。

/**?
??? * create the?bitmap?from a byte array?
??? *
??? * @param src the?bitmap?object you want proecss
??? * @param watermark the water mark above the src
??? * @return return a?bitmap?object ,if paramter's length is 0,return null
??? */?
???private?Bitmap createBitmap( Bitmap src, Bitmap watermark )??
?? {??
?????? String tag =?"createBitmap";??
?????? Log.d( tag,?"create a new?bitmap"?);??
???????if( src ==?null?)??
?????? {??
???????????return?null;??
?????? }??
?
???????int?w = src.getWidth();??
???????int?h = src.getHeight();??
???????int?ww = watermark.getWidth();??
???????int?wh = watermark.getHeight();??
???????//create the new blank?bitmap??
?????? Bitmap newb = Bitmap.createBitmap( w, h, Config.ARGB_8888 );//创建一个新的和SRC长度宽度一样的位图??
?????? Canvas cv =?new?Canvas( newb );??
???????//draw src into??
?????? cv.drawBitmap( src,?0,?0,?null?);//在 0，0坐标开始画入src??
???????//draw watermark into??
?????? cv.drawBitmap( watermark, w - ww +?5, h - wh +?5,?null?);//在src的右下角画入水印??
???????//save all clip??
?????? cv.save( Canvas.ALL_SAVE_FLAG );//保存??
???????//store??
?????? cv.restore();//存储??
???????return?newb;??
?? }?

7.Canvas的save和restore

onDraw方法会传入一个Canvas对象，它是你用来绘制控件视觉界面的画布。

在onDraw方法里，我们经常会看到调用save和restore方法，它们到底是干什么用的呢？

? save：用来保存Canvas的状态。save之后，可以调用Canvas的平移、放缩、旋转、错切、裁剪等操作。

? restore：用来恢复Canvas之前保存的状态。防止save后对Canvas执行的操作对后续的绘制有影响。

save和restore要配对使用（restore可以比save少，但不能多），如果restore调用次数比save多，会引发Error。save和restore之间，往往夹杂的是对Canvas的特殊操作。

例如：我们先想在画布上绘制一个右向的三角箭头，当然，我们可以直接绘制，另外，我们也可以先把画布旋转90°，画一个向上的箭头，然后再旋转回来（这种旋转操作对于画圆周上的标记非常有用）。然后，我们想在右下角有个20像素的圆，那么，onDraw中的核心代码是：

int px = getMeasuredWidth();

int py = getMeasuredWidth();

// Draw background

canvas.drawRect(0, 0, px, py, backgroundPaint);

canvas.save();

canvas.rotate(90, px/2, py/2);????????????????

// Draw up arrow

canvas.drawLine(px / 2, 0, 0, py / 2, linePaint);????????????????

canvas.drawLine(px / 2, 0, px, py / 2, linePaint);

canvas.drawLine(px / 2, 0, px / 2, py, linePaint);

canvas.restore();

// Draw circle

canvas.drawCircle(px - 10, py - 10, 10, linePaint);

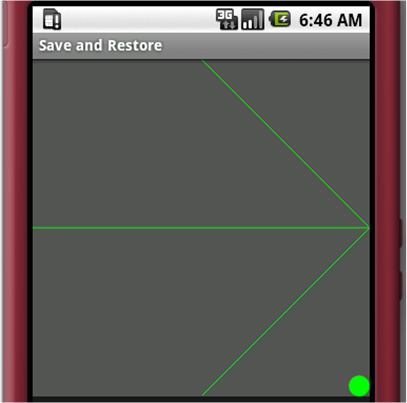

效果如图1所示：

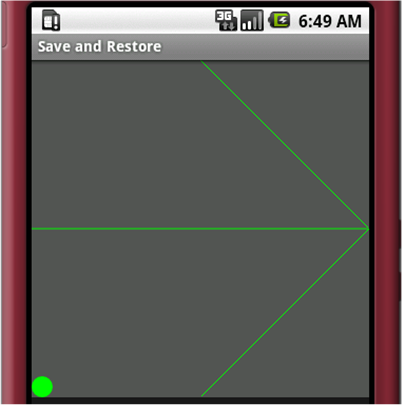

如果我们不调用save和restore会是什么样子呢？如图2所示：

?从这两个图中，我们就能看到圆圈位置的明显差异。不进行Canvas的save和restore操作的话，所有的图像都是在画布旋转90°后的画布上绘制的。当执行完onDraw方法，系统自动将画布恢复回来。save和restore操作执行的时机不同，就能造成绘制的图形不同。
