Android美化之“点九”

智能手机中有自动横屏的功能,同一幅界面会在随着手机(或平板电脑)中的方向传感器的参数不同而改变显示的方向,在界面改变方向后,界面上的图形会因为长宽的变化而产生拉伸,造成图形的失真变形。
我们都知道android平台有多种不同的分辨率,很多控件的切图文件在被放大拉伸后,边角会模糊失真。
OK,在android平台下使用点九PNG技术,可以将图片横向和纵向同时进行拉伸,以实现在多分辨率下的完美显示效果。
【普通拉伸和点九拉伸效果对比】
android美化之 “点九”

对比很明显,使用点九后,仍能保留图像的渐变质感,和圆角的精细度。
从中我们也可以理解为什么叫“点九PNG”,其实相当于把一张png图分成了9个部分(九宫格),分别为4个角,4条边,以及一个中间区域,4个角是不做 拉升的,所以还能一直保持圆角的清晰状态,而2条水 平边和垂直边分别只做水平和垂直拉伸,所以不会出现边会被拉粗的情况,只有中间用黑线指定的区域做拉伸。结果是图片不会走样
二. “点九”的制作方法
方法1:使用 “draw9patch”工具绘制,流程如下
android美化之 “点九”

1.  安装工具
首先你需要给自己的电脑安装上java于系统的默认目录下。没有安装java的同学可以在百度搜索:jdk-6u20-windows-i586,安装包大小80M左右。
然后使用andriod模拟器—android-sdk-windows,打开SDK/tools目录下的“draw9patch.bat”文件,出现载入窗口:
android美化之 “点九”
2.导入并编辑
将png图片拖拽到该窗口中
如下图,自动进入编辑界面。图中介绍了每个区域的内容及功能注释。
android美化之 “点九”
预览右侧的视图发现,图片的边缘处于普通拉伸状态。
现在我们在图片边缘点击左键,绘制出黑线,即图片需要被拉伸的部分。如下图,对4条黑线做了注释。
android美化之 “点九”
如果失误多绘的部分,可按住shift键的同时点击鼠标左键擦除)。
如图所见,三种拉伸结果均已完美显示,已实现我们想要的拉伸效果,假设这是一个有显示文字的窗体,那么文字显示的区域,程序也会控制在黑线对应范围。
android美化之 “点九”

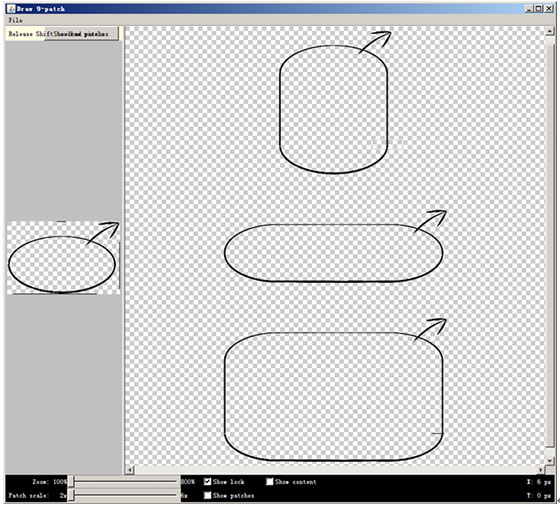

以下这些图片,包括异性(非规则图形)图片,也可以通过点九PNG实现横纵向的自然拉伸。
android美化之 “点九”
android美化之 “点九”
【draw9patch.bat其他功能说明】
②   Show lock:显示不可绘区域
② Show patches:预览这个绘图区中的可延伸宫格(粉红色代表一个可延伸区域)
③ Show patches:预览视图中的高亮区域(紫色区域)
④ Show bad patches:在宫格区域四周增加一个红色边界,这可能会在图像被延伸时产生人工痕迹。如果你消除所有的坏宫格,延伸视图的视觉一致性将得到维护。
3.保存和输出
点击左上file- save,保存文件,自动生成一张后缀名为“*.9.png”格式的图片,图片上下左右各增加了1px的黑线。
方法2:直接使用 PS等平面工具绘制,流程图如下
android美化之 “点九”
如流程图所示,相对与方法1,只需2个步骤就可得到.9.png图片,具体步骤为:
1.  确定切图后直接改变图片的画布大小,
2.  手动将上下左右各增加1px
3.  使用铅笔工具,手动绘制拉伸区域,色值必须为黑色(#000000)。
4.  存储为web所用格式,选择png-24,储存时手动将后缀名改为.9.png
不过这种方法的缺点是不能实时预览,判断并测试拉伸区域的准确性。
使用此方法需要注意以下2点:
1. 手绘的黑线拉伸区必须是#000000,透明度100%,并且图像四边不能出现半透明像素;
2. 你的.9.png必须绘有拉伸区域的黑线;
否则,图片不会通过android系统编译,导致程序报错。还有,有同学疑惑解压缩apk文件后,.9.png图片里的黑线怎么没了?
那是因为andriod程序在把文件打包成apk的时候,程序会自动把*.9.png图片边缘的黑线去掉,所以解压缩apk后看到的.9.png文件是没有黑线的。
三.使用“点九”的意义
关于下图,经过测试发现使用普通png的显示效果出现明显的变色横纹。而.9.png图片的显示效果明显优于普通png。

android美化之 “点九”
使用.9.png格式后,横纹问题基本已解决。因为对于.9.png图片,android系统程序有对其优化的算法。
由于android手机屏幕的材质质量差距大。很多屏幕不支持16位以上的颜色显示。
所以渲染后结果出现丢失颜色,故造成横纹显示。
经与多款android手机对比后发现,屏幕越次的手机横纹越明显。
而使用了*.9.png图片技术后,只需要采用一套界面切图去适配不同的分辨率,而且大幅减少安装包的大小。而且这样程序不需要专门做处理的就可以实现其拉伸,也减少了代码量和开发工作量。
相信每个人android平台的切图工作,会有不同的技巧和心得,非常欢迎大家能在评论中留下自己的个人经验及心得。相互交流会让我们的工作模式更灵活,更高效,同时带给大家更多优质的移动端应用





转载请标明出处 http://blog.csdn.net/shimiso 欢迎有识之士加入我们的技术交流群:173711587
