Android SurfaceView 绘图覆盖刷新及脏矩形刷新步骤

热度:231   发布时间:2016-05-01 11:16:41.0
Android SurfaceView 绘图覆盖刷新及脏矩形刷新方法

SurfaceView在Android中用作游戏开发是最适宜的,本文就将演示游戏开发中常用的两种绘图刷新策略在SurfaceView中的实现方法。

  首先我们来看一下本例需要用到的两个素材图片:

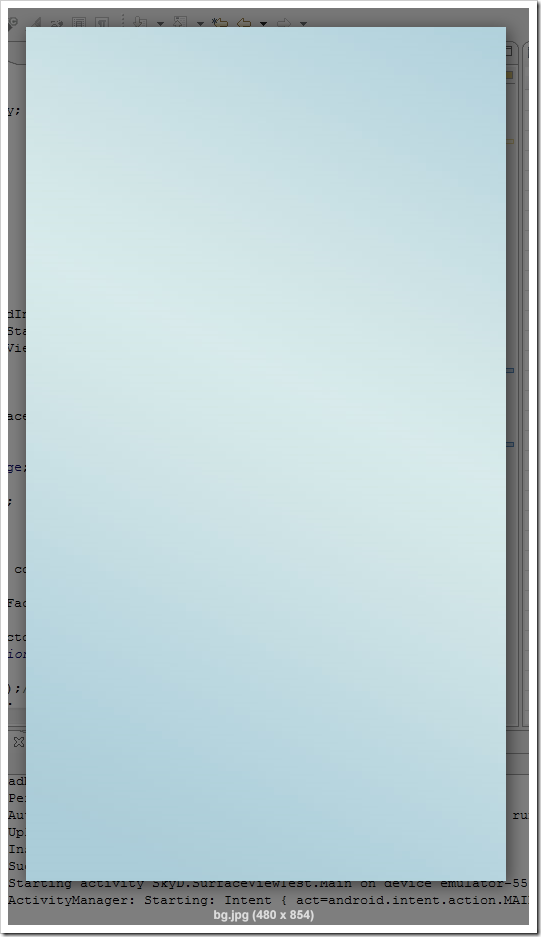

imageimage  bj.jpg就是一个渐变图,用作背景。

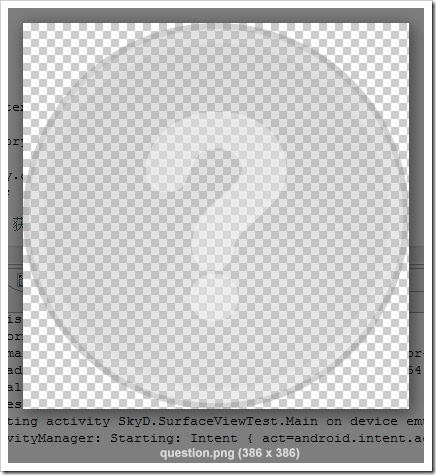

  question.png是一个半透明的图像,我们希望将它放在上面,围绕其圆心不断旋转。

  实现代码如下:

<!--Code highlighting produced by Actipro CodeHighlighter (freeware)http://www.CodeHighlighter.com/-->package SkyD.SurfaceViewTest; import android.app.Activity; import android.content.Context; import android.graphics.Bitmap;import android.graphics.BitmapFactory;import android.graphics.Canvas;import android.graphics.Matrix;import android.graphics.Paint;import android.os.Bundle;import android.view.SurfaceHolder;import android.view.SurfaceView; public class Main extends Activity {     @Override    public void onCreate(Bundle savedInstanceState) {       super.onCreate(savedInstanceState);       setContentView(new MySurfaceView(this));    }     // 自定义的SurfaceView子类    class MySurfaceView extends SurfaceView implements SurfaceHolder.Callback {        // 背景图       private Bitmap BackgroundImage;       // 问号图       private Bitmap QuestionImage;        SurfaceHolder Holder;        public MySurfaceView(Context context) {           super(context);           BackgroundImage = BitmapFactory.decodeResource(getResources(),                  R.drawable.bg);           QuestionImage = BitmapFactory.decodeResource(getResources(),                  R.drawable.question);            Holder = this.getHolder();// 获取holder           Holder.addCallback(this);       }        @Override       public void surfaceChanged(SurfaceHolder holder, int format, int width,              int height) {           // TODO Auto-generated method stub        }        @Override       public void surfaceCreated(SurfaceHolder holder) {           // 启动自定义线程           new Thread(new MyThread()).start();       }        @Override       public void surfaceDestroyed(SurfaceHolder holder) {          // TODO Auto-generated method stub       }       // 自定义线程类       class MyThread implements Runnable {           @Override           public void run() {              Canvas canvas = null;              int rotate = 0;// 旋转角度变量              while (true) {                  try {                     canvas = Holder.lockCanvas();// 获取画布                     Paint mPaint = new Paint();                     // 绘制背景                     canvas.drawBitmap(BackgroundImage, 0, 0, mPaint);                     // 创建矩阵以控制图片旋转和平移                     Matrix m = new Matrix();                     // 设置旋转角度                     m.postRotate((rotate += 48) % 360,                            QuestionImage.getWidth() / 2,                            QuestionImage.getHeight() / 2);                     // 设置左边距和上边距                     m.postTranslate(47, 47);                     // 绘制问号图                     canvas.drawBitmap(QuestionImage, m, mPaint);                     // 休眠以控制最大帧频为每秒约30帧                     Thread.sleep(33);                  } catch (Exception e) {                  } finally {                     Holder.unlockCanvasAndPost(canvas);// 解锁画布,提交画好的图像                  }             }          }        }     }}

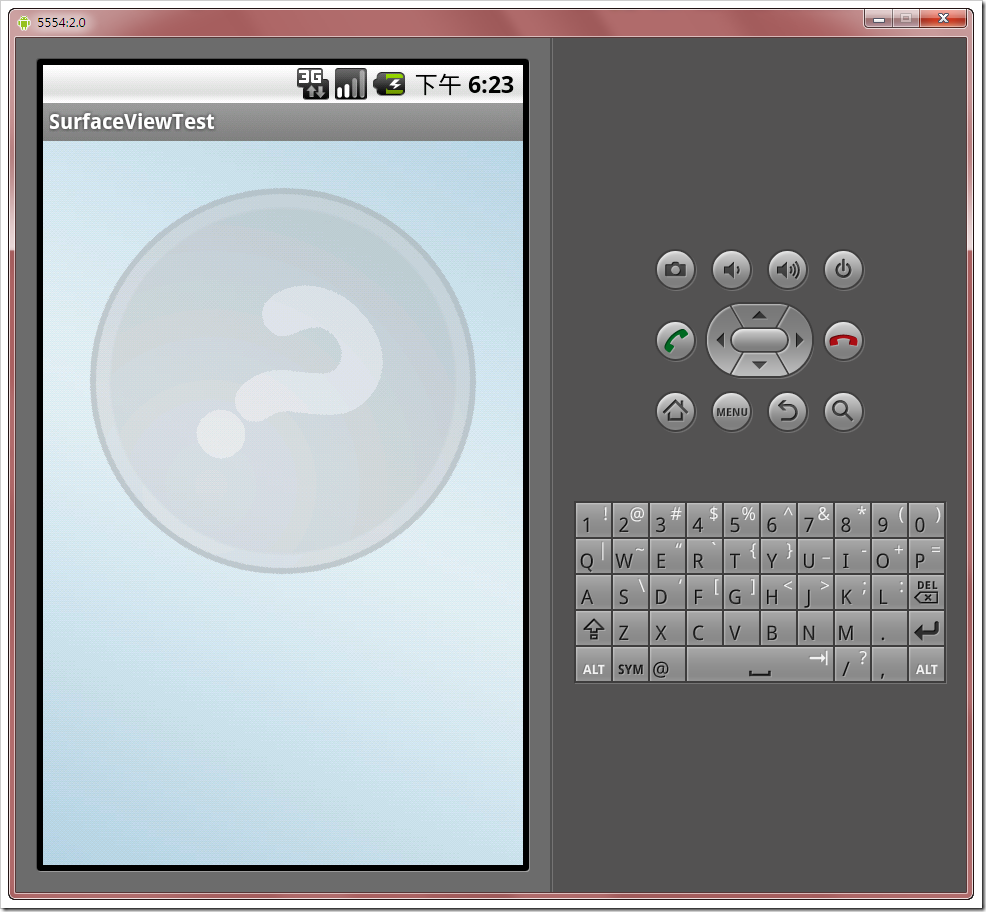

  模拟器中的运行效果:

image  (注:图中的问号图形是在不断旋转中的)

  这看起来不错,但是有一个问题:我们在代码中设置的帧频最大值是每秒30帧,而实际运行时的帧频根据目测就能看出是到不了30帧的,这是因为程序在每一帧都要对整个画面进行重绘,过多的时间都被用作绘图处理,所以难以达到最大帧频。

  脏矩形刷新

  接下来我们将采取脏矩形刷新的方法来优化性能,所谓脏矩形刷新,意为仅刷新有新变化的部分所在的矩形区域,而其他没用的部分就不去刷新,以此来减少资源浪费。

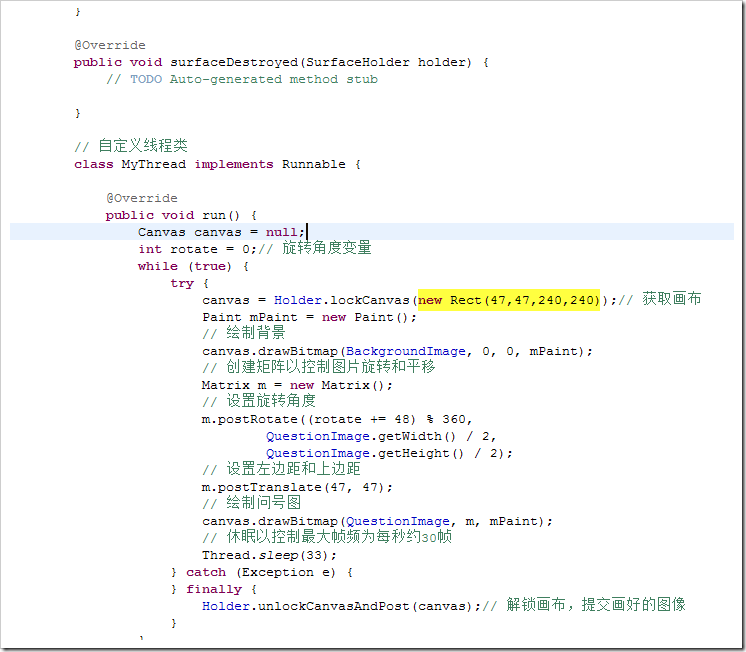

  我们可以通过在获取Canvas画布时,为其指派一个参数来声明我们需要画布哪个局部,这样就可以只获得这个部分的控制权:

image  在这里为了便于观察,我将矩形区域设定为问号图形的1/4区域,也就是说在整个画面中我们仅仅更新问号图形的1/4大小那么点区域,其执行效果为:

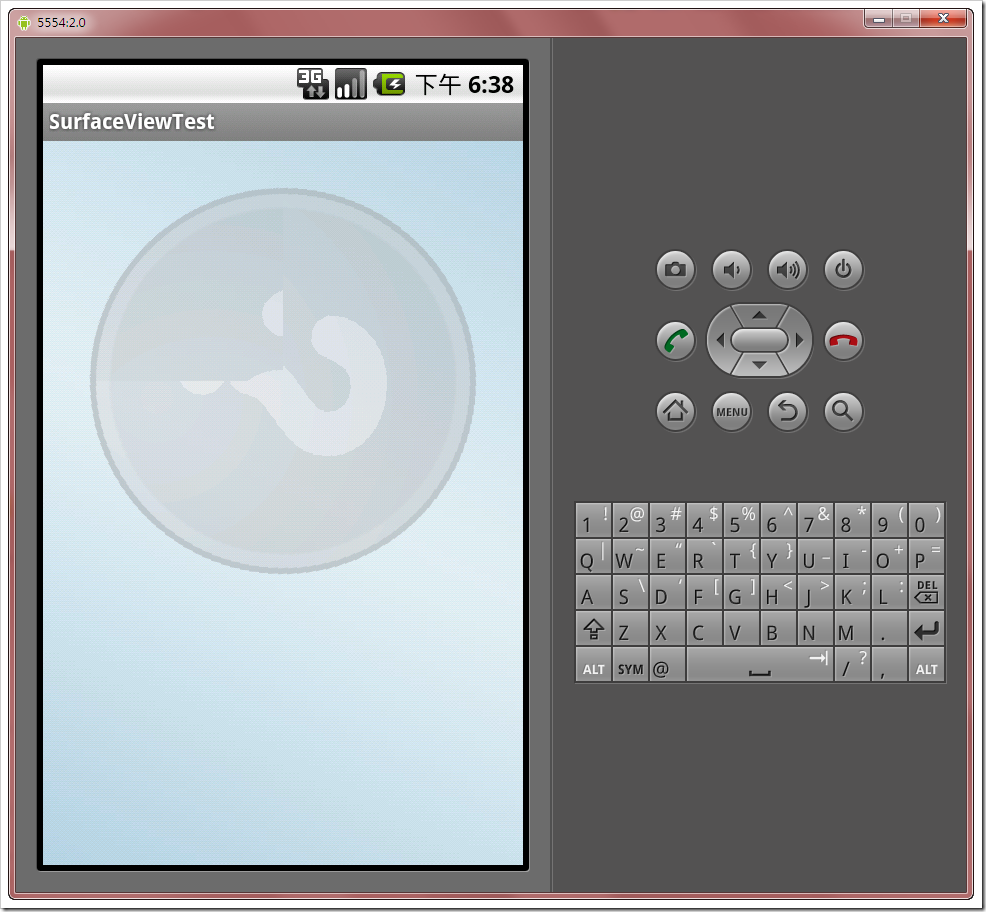

SNAGHTML342f602  可以看到,仅有那1/4区域在快速刷新,其他部分都是静止不动的了,现在的刷新帧频差不多已经能达到最大帧频了,我们的优化起作用了:)

  不过别高兴的太早,实际上如果把刷新区域扩大到整个问号图形所在的矩形区域的话,你会发现优化作用变得微乎其微了,还是没法达到最大帧频的,因为更新区域增大了3倍,带来的资源消耗也就大幅增加。

  覆盖刷新

  这种情况下就应当考虑结合覆盖刷新方法再进一步优化了。

  试想一下,我们每次刷新时最大的消耗在哪?

  没错,在背景图绘制上,这个绘制区域非常大,会消耗我们很多资源,但实际上背景图在此例中是从不变化的,也就是说我们浪费了很多资源在无用的地方。

  那么可不可以只绘制一次背景,以后每次都只绘制会动的问号图形呢?

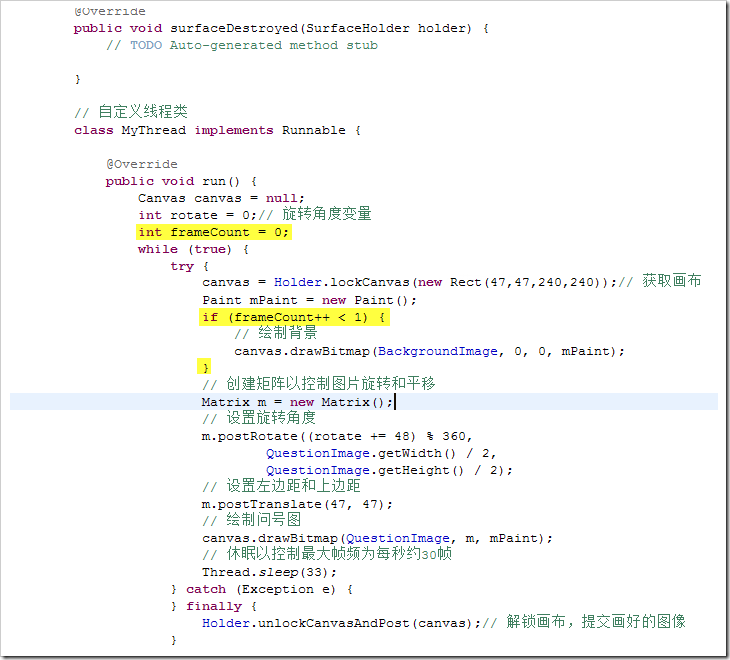

  完全可以,尝试修改一下代码,再前面加一个帧计数器,然后我们仅在第一帧的时候绘制背景:

image  这样很简单,但是改后直接运行的话你会发现一个奇怪的状况:

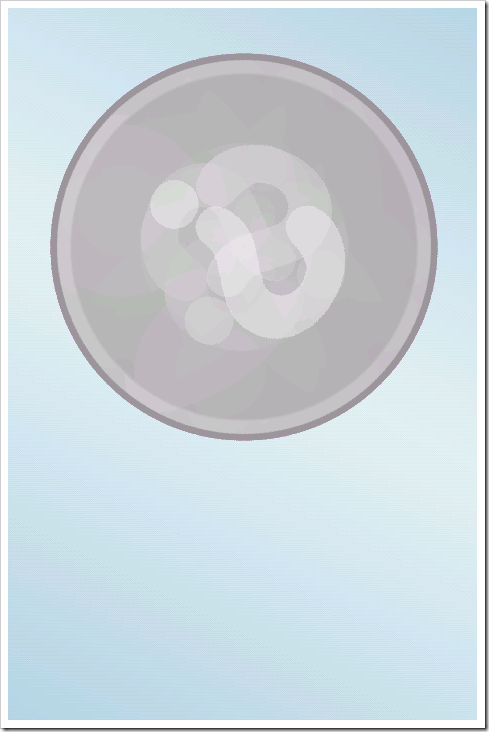

image  问号图案会变得有残影了。

  啊哈,这正是我使用半透明图案做范例的目的,通过这个重影,我们就能看出,覆盖刷新其实就是将每次的新的图形绘制到上一帧去,所以如果图像是半透明的,就要考虑重复叠加导致的问题了,而如果是完全不透明的图形则不会有任何问题。

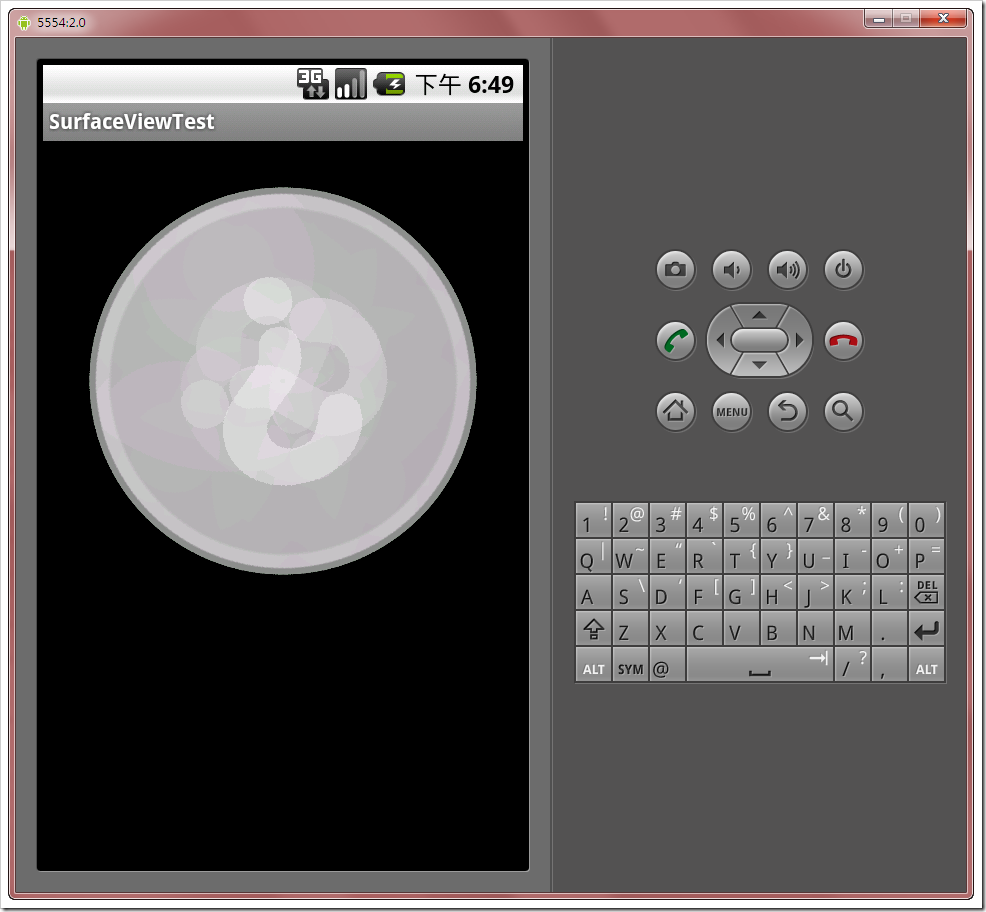

  背景会在背景图和黑色背景之间来回闪。

  这个问题其实是源于SurfaceView的双缓冲机制,我理解就是它会缓冲前两帧的图像交替传递给后面的帧用作覆盖,这样由于我们仅在第一帧绘制了背景,第二帧就是无背景状态了,且通过双缓冲机制一直保持下来,解决办法就是改为在前两帧都进行背景绘制:

image  现在就没有问题了(如果换成个不透明的图形的话就真没问题了):

image  现在虽然还是达不到最大帧频,但是也算不错啦,在真机上跑的会更快些,接近最大帧频了。

  结语

  我这也是刚接触Android开发,分享这点心得出来,有写的不对的欢迎指点一二^^
